M12规格尼龙圈锁紧螺母三维设计

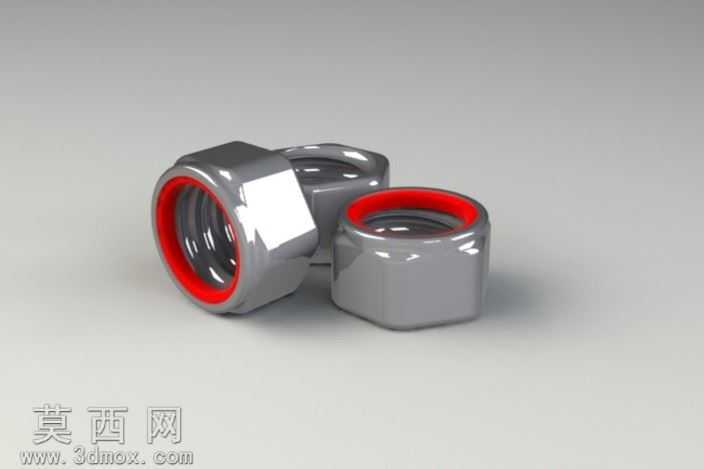

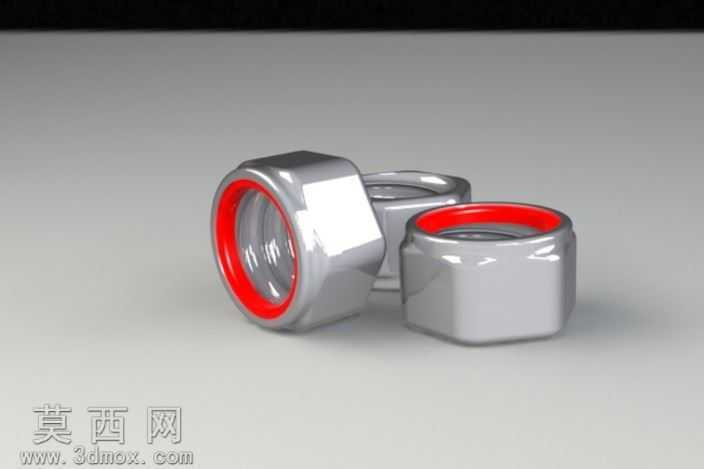

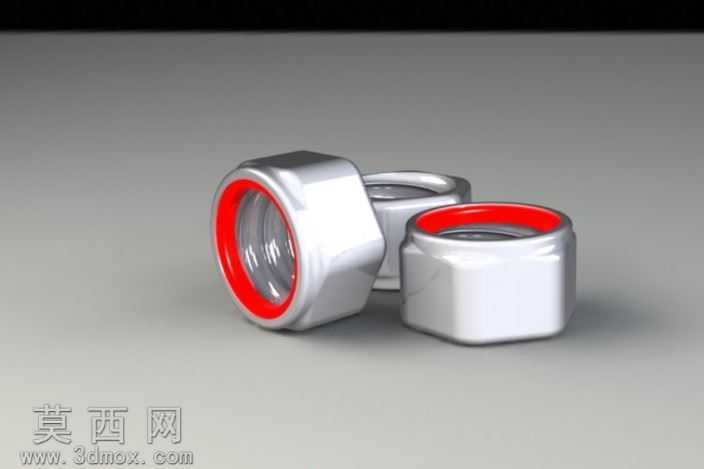

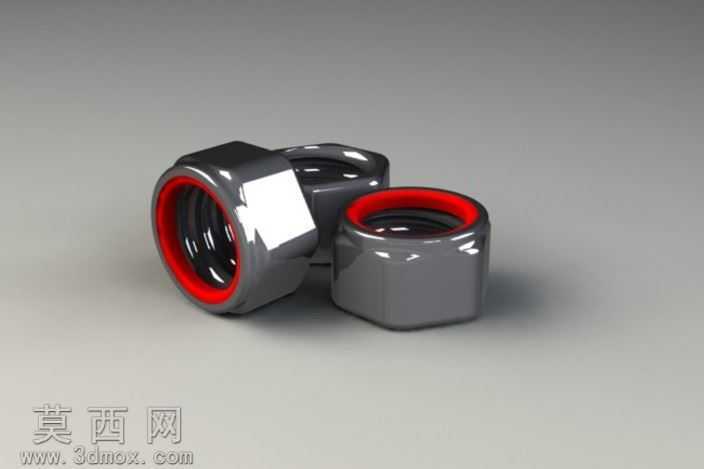

本次设计的M12规格尼龙圈锁紧螺母，采用三维参数化建模方式完成整体结构搭建，建模过程中严格参照通用紧固件的尺寸公差标准，先绘制六角外形的截面草图，通过拉伸特征生成螺母的金属基体部分，基体的六角对边、对角尺寸以及整体高度均匹配M12螺纹的配套规格，保证与对应螺栓的装配适配性。随后在螺母上端的环形槽位置单独构建尼龙锁紧圈的结构，尼龙圈的内径略小于螺纹大径，这一结构是实现防松功能的核心，当螺栓拧入时，尼龙圈会产生弹性变形抱紧螺栓螺纹，增大螺纹副之间的摩擦力，同时形成一定的密封阻尼效果，避免设备运行过程中因振动导致螺母松脱。材质设置上，金属基体部分赋予抛光镀锌钢材的材质属性，调整金属材质的反射率、粗糙度参数，模拟出镀锌层光亮的银白金属质感，边缘处添加细微的倒角高光效果，还原五金零件加工后的真实边角形态；尼龙圈部分设置为哑光红色工程塑料材质，调整漫反射参数和轻微的半透明质感，区分金属与非金属部分的视觉差异，让整体结构层次更加清晰。渲染阶段采用柔和的影棚布光方案，主光源从侧上方45度角照射，突出螺母六角面的棱边结构和金属反光特性，辅光源补亮暗部区域避免阴影过黑丢失细节，添加微弱的环境反射让金属表面的光影过渡更自然，最终呈现的渲染效果清晰展示了锁紧螺母的外形特征、各部分结构比例以及材质差异。设计过程中重点考量了锁紧结构的合理性，既保证尼龙圈的抱紧力满足防松要求，又避免过盈量过大导致拧入力矩超标，同时整体结构完全符合量产加工的工艺要求，金属基体可采用标准冷镦工艺加工，尼龙圈通过压装方式嵌入基体槽内，无需额外复杂工序，可直接应用于各类需要防松紧固的机械装配场景。
