工业管道用摆锤式翻板阀结构设计

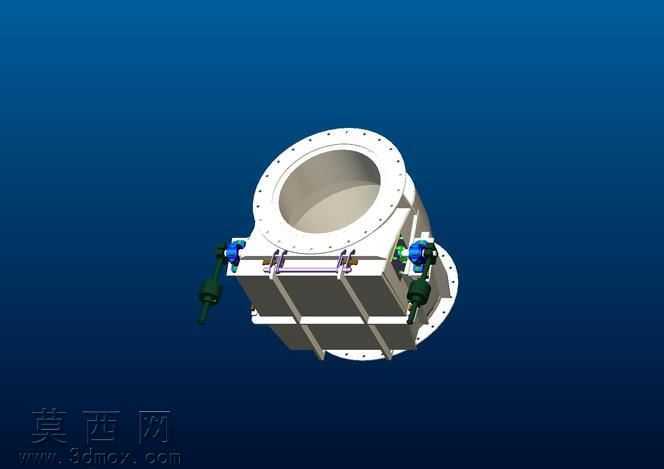

本作品为工业管道系统配套的摆锤翻板阀三维设计模型，整体采用主流三维机械设计软件完成全参数化建模，建模过程严格遵循机械设计通用规范，对阀体、翻板、摆锤驱动组件、连接法兰、密封副、执行连接件等全部零部件进行1:1等比例还原，未对结构做简化省略处理。模型渲染阶段采用工业级金属材质方案，阀体主体赋予哑光铸钢材质，搭配细微的铸造肌理质感，连接法兰面做精加工金属光泽处理，摆锤组件做配重块的厚重金属质感表现，密封件赋予耐温橡胶的哑光深色材质，执行端的连接件做镀锌件的亮面金属效果，整体渲染背景采用深蓝色工业展示背景，通过三点布光方案突出阀体的结构层次与部件装配关系，清晰展现各部件的衔接位置与装配逻辑。结构设计上，阀体采用上下法兰对接的筒式结构，上下两端均设置带均匀螺栓孔的圆形连接法兰，可直接与同通径的工业管道完成法兰对接装配，阀体内腔设置可绕固定轴旋转的翻板截断件，翻板边缘配套密封结构，可在关闭状态下实现管路介质的截断密封；阀体两侧对称布置摆锤驱动组件，通过摆锤的重力势能配合外部执行机构的驱动力，实现翻板的启闭动作，相比常规翻板阀，摆锤结构可提供稳定的复位力矩，降低启闭过程的卡滞风险，同时两侧对称布置的驱动结构可保证翻板受力均匀，避免单侧受力导致的密封面偏磨问题，延长阀门整体使用寿命。设计过程中充分考虑了工业现场的安装与维护需求，阀体侧面预留了检修与密封件更换的操作空间，各连接部件均采用标准化的紧固件设计，可直接适配通用规格的螺栓、密封件等工业标准件，无需额外定制非标配件；模型完成后经过多次装配干涉检查，确认所有活动部件在启闭全行程内无干涉、卡滞问题，静态结构的应力分布符合中低压工业管道的使用要求，可直接用于阀门产品的结构验证、生产加工参考、工业管路系统的装配模拟以及相关阀类产品的教学演示使用，模型的各零部件均为可编辑参数化结构，可根据实际使用的管道通径、压力等级、介质特性快速调整尺寸参数，适配不同的工业应用场景。
