带操作平台的链条传动球阀驱动装置

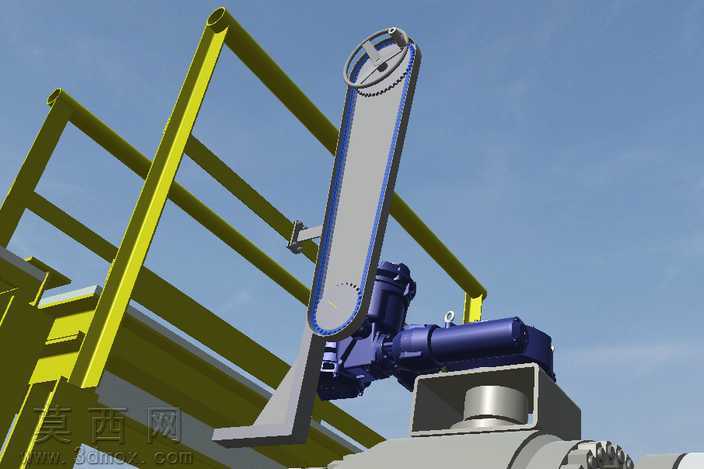

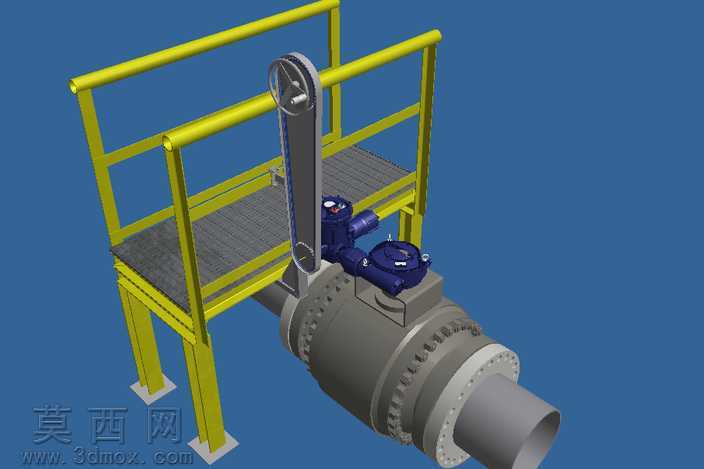

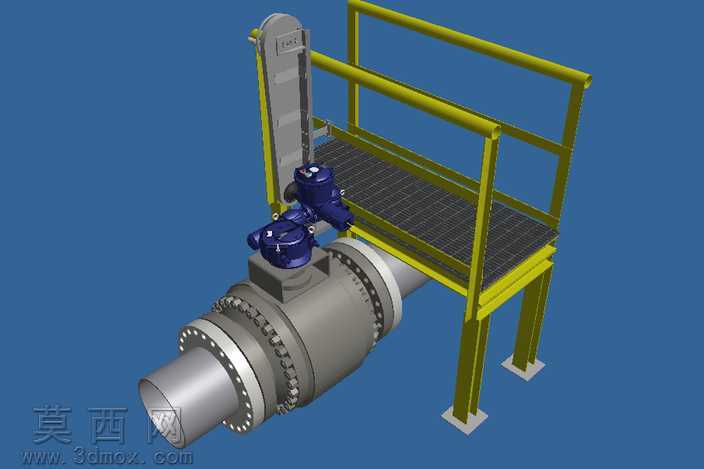

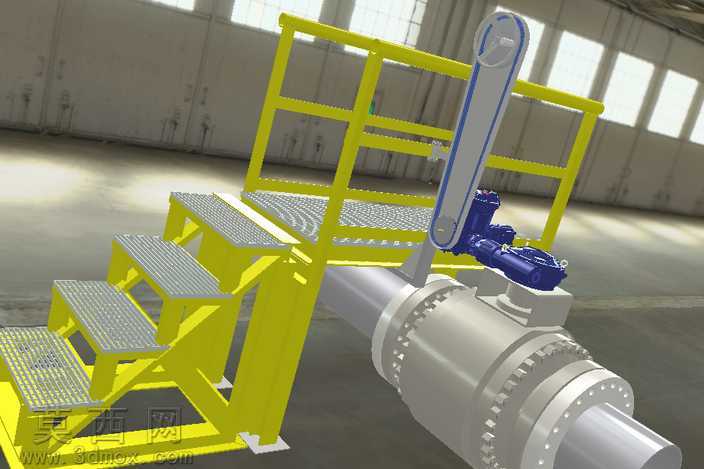

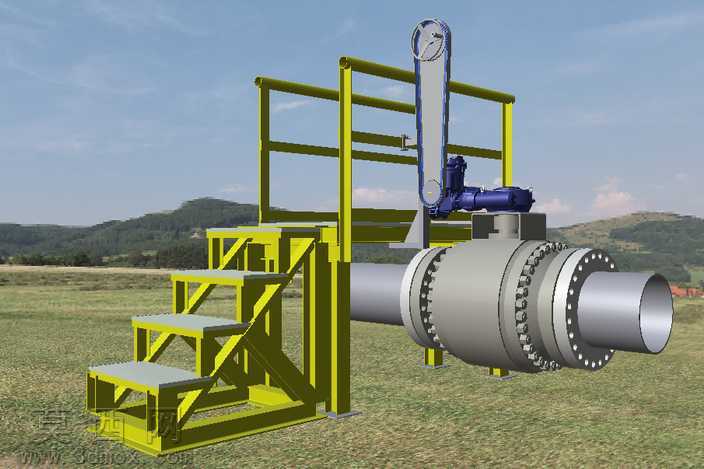

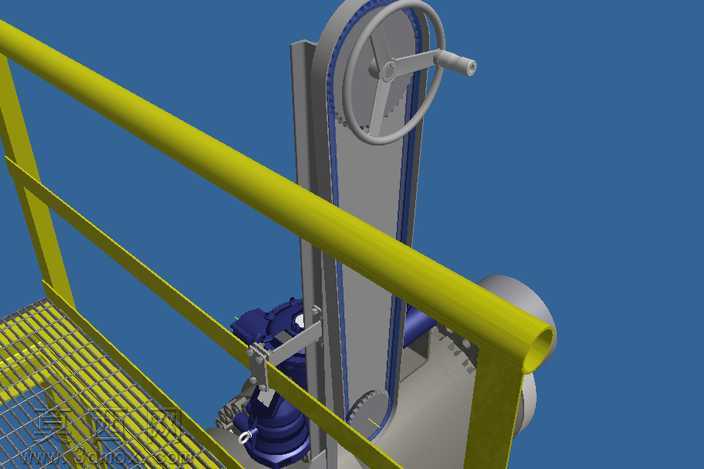

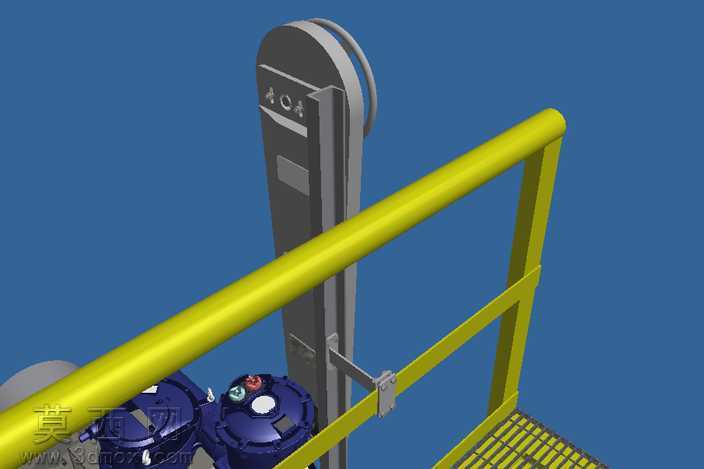

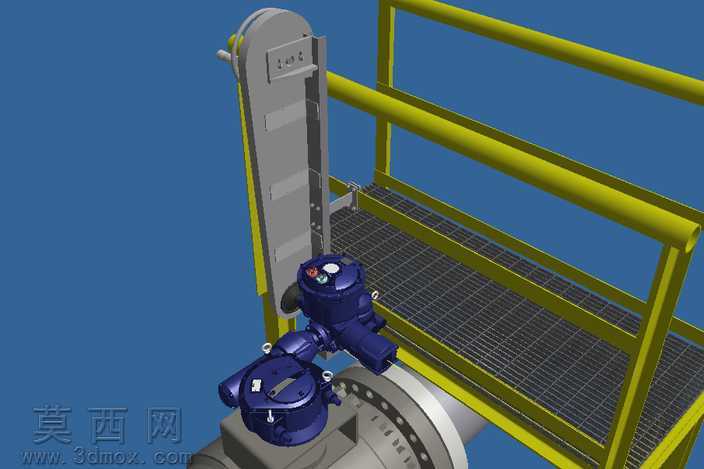

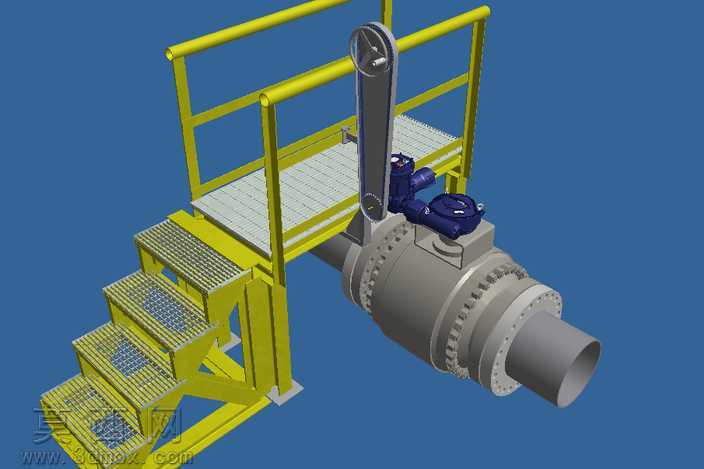

本模型为工业管道用链条传动球阀驱动操作装置，采用三维建模软件完成全参数化设计，整体结构包含大口径法兰连接球阀本体、电动硬齿面减速执行机构、带安全护栏的操作平台、阶梯登乘结构以及链条传动组件。建模过程中对球阀的法兰密封面、阀杆传动结构、执行器安装接口均做了精确还原，平台部分采用格栅踏板设计，护栏按照工业安全防护标准设置合理高度，阶梯踏步做了防滑纹理处理，所有金属结构件均赋予碳钢材质属性，表面做黄色工业漆质感渲染，执行器部分采用深蓝色工程塑料与金属结合的材质表现，管道部分还原了无缝钢管的哑光金属质感。设计思路围绕大口径阀门的现场操作需求展开，针对高位安装的阀门设置了独立操作平台，搭配链条传动结构实现远距离手动操作，同时集成电动执行机构满足自动化控制需求，硬齿面减速机的选型匹配了阀门启闭所需的15Kgf扭矩参数，传动比设置为1:45，阀杆轴径设计为1100毫米，启闭行程预设为15分钟完成全行程动作，同时设置了机械锁止结构保障操作安全。模型各部件装配关系清晰，运动副设置符合实际机械传动逻辑，既可以用于工业管道系统的布局演示，也可作为阀门驱动机构设计的参考方案，渲染阶段采用工业蓝背景突出设备主体，光影效果还原了车间现场的光照环境，各部件的材质区分明确，便于识别不同功能模块的结构组成。
