手背按压式无接触皂液出液装置结构设计

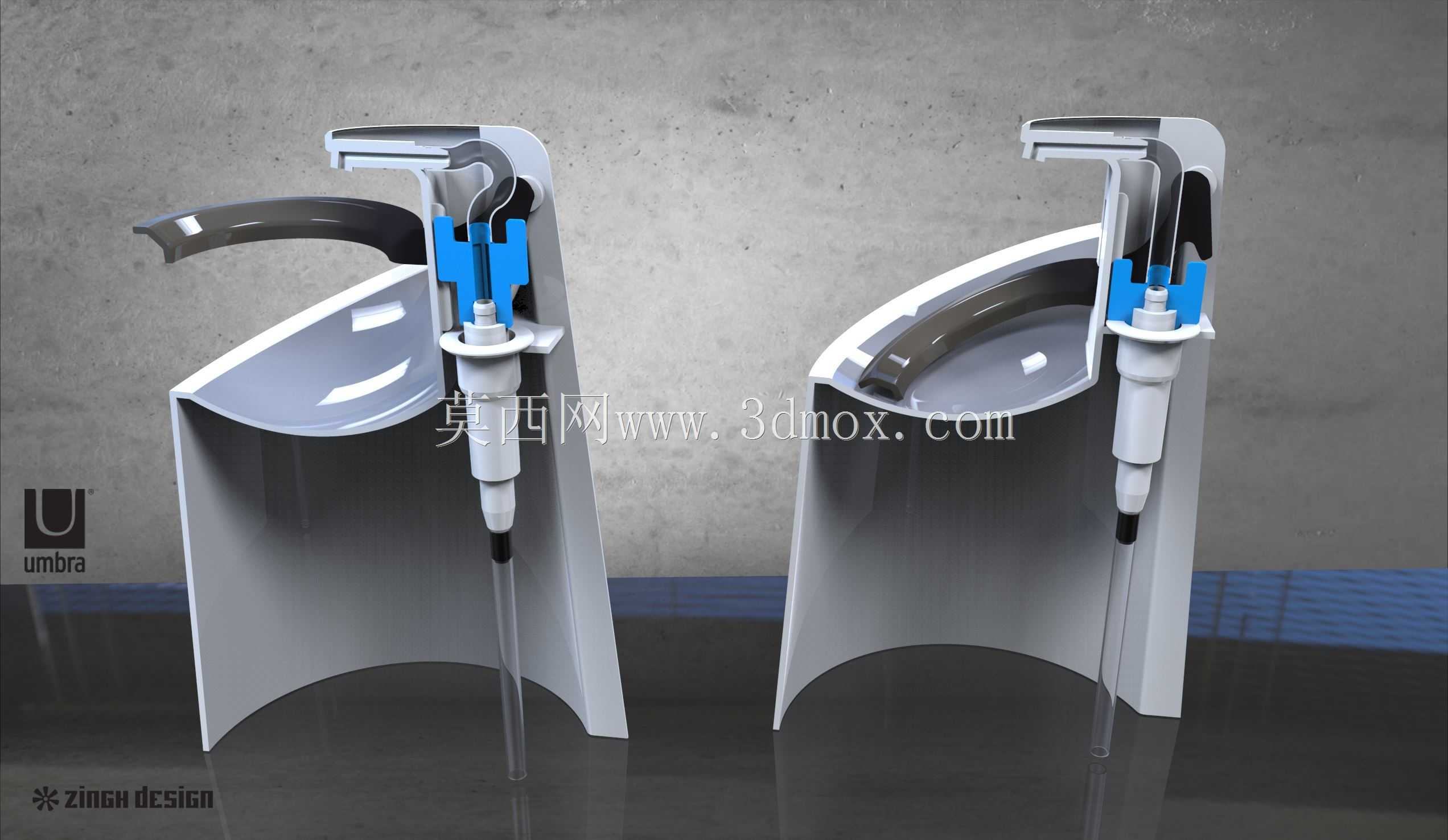

　　这款手背触发式皂液出液装置，最初的设计切入点是公共场景下的交叉感染防控需求，在餐饮后厨、医院诊区、学校公共卫生间、写字楼洗手区这类高频使用场景里，传统手动按压皂液器需要用手掌接触按压头，多人反复接触后很容易成为病菌传播的媒介，而纯感应式皂液器又存在供电依赖、感应失灵、出液量不稳定的问题，这款结构恰好平衡了无接触污染和机械结构可靠性的双重需求。从触发逻辑来看，装置采用手背向下推压顶部环形压环的操作方式，使用者不需要用干净的掌心去接触部件，洗手前手背本身属于待清洁区域，即便接触压环也不会造成清洁后的二次污染，这个操作逻辑的设计完全贴合洗手流程的行为习惯，不需要使用者额外调整动作。内部核心采用集成式杠杆传动结构，压环受到向下的推力后，

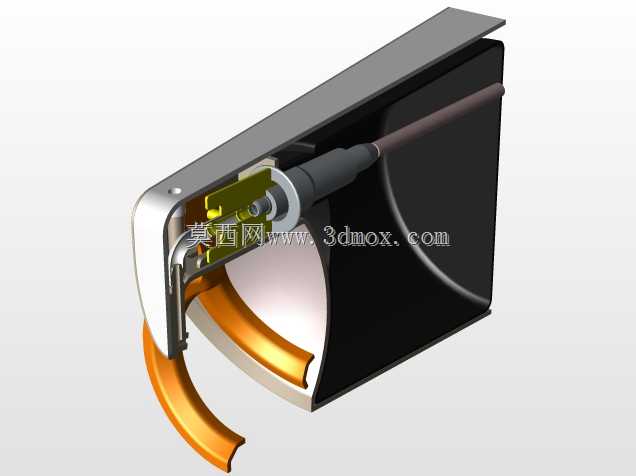

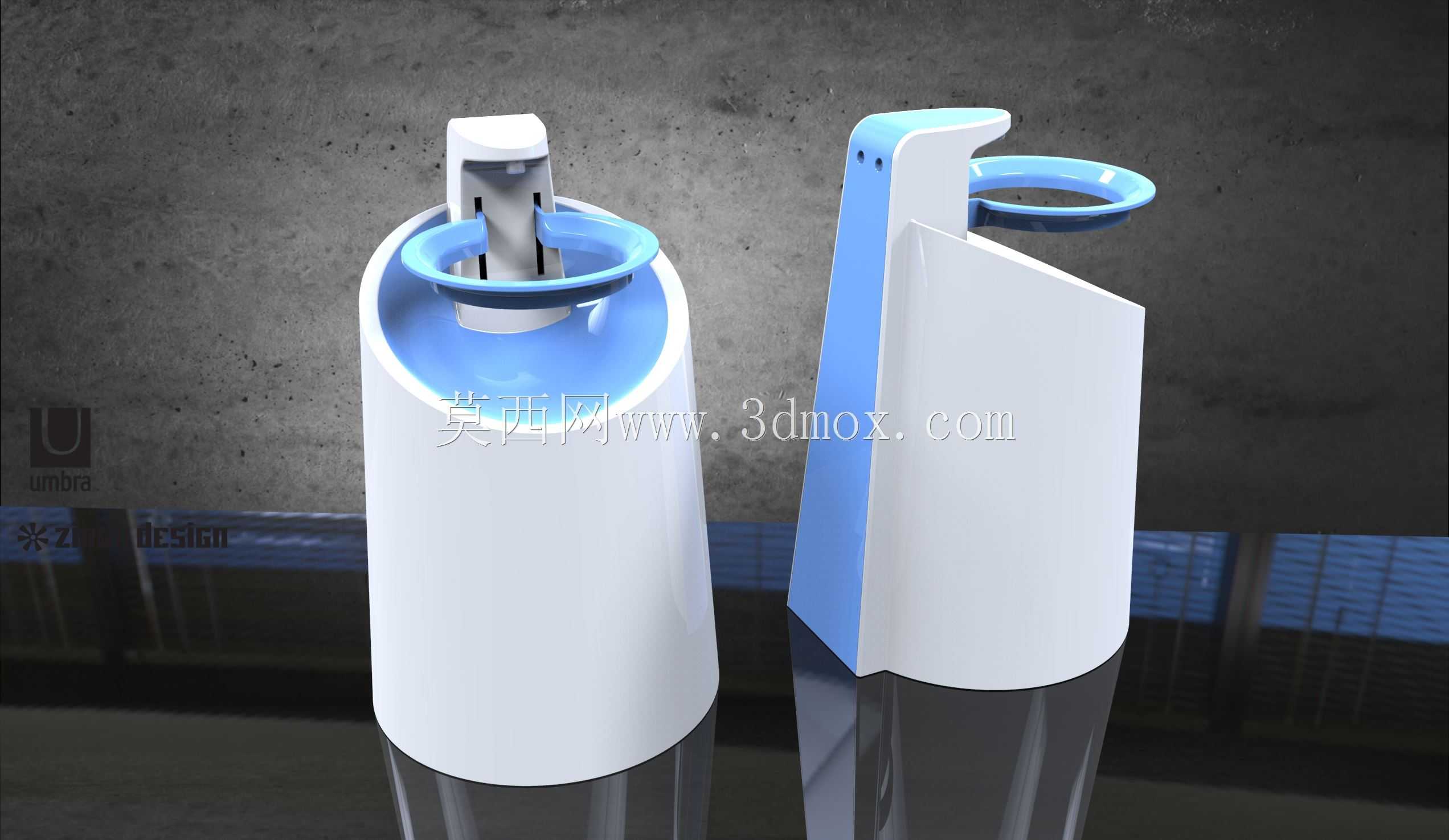

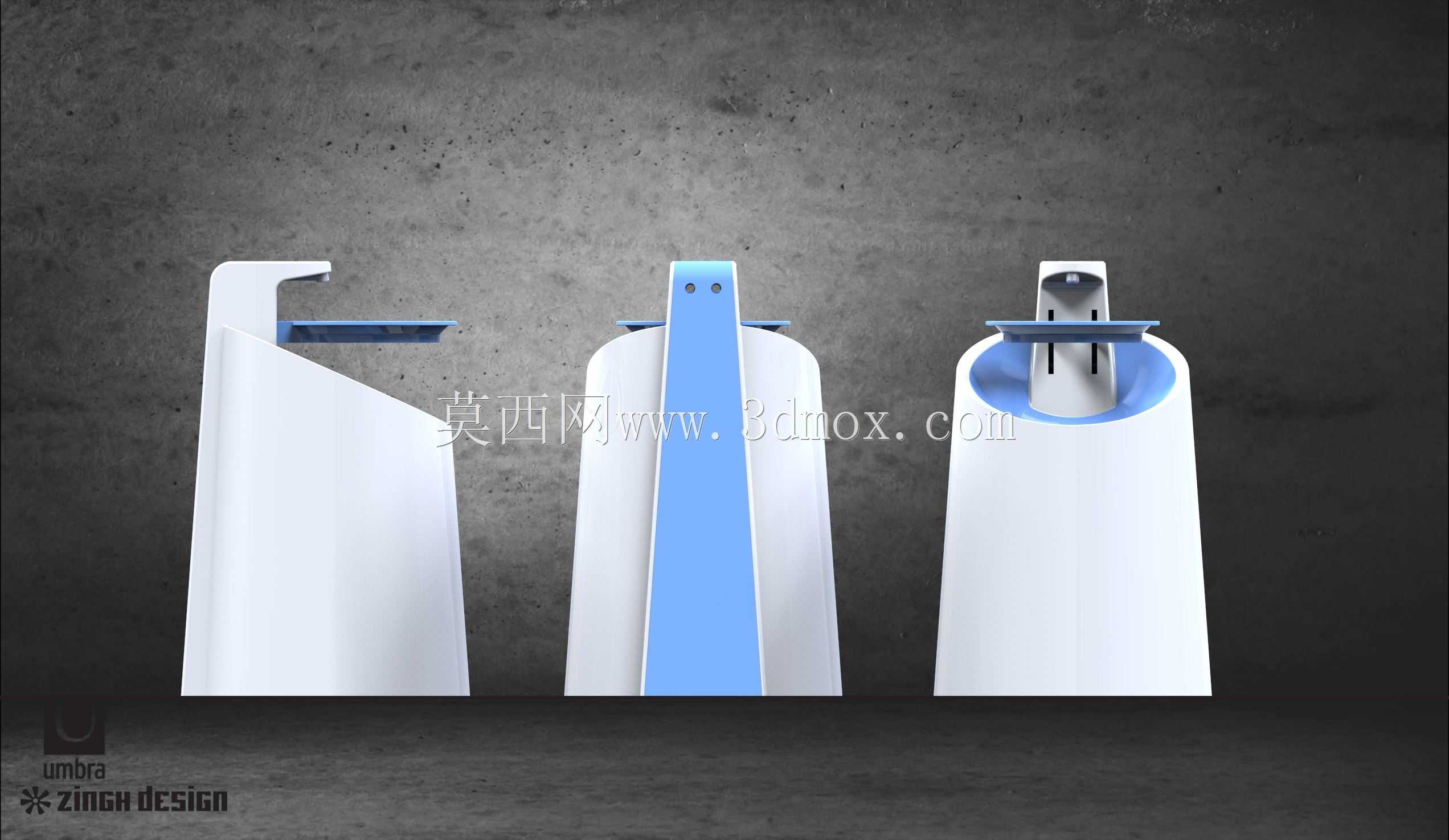

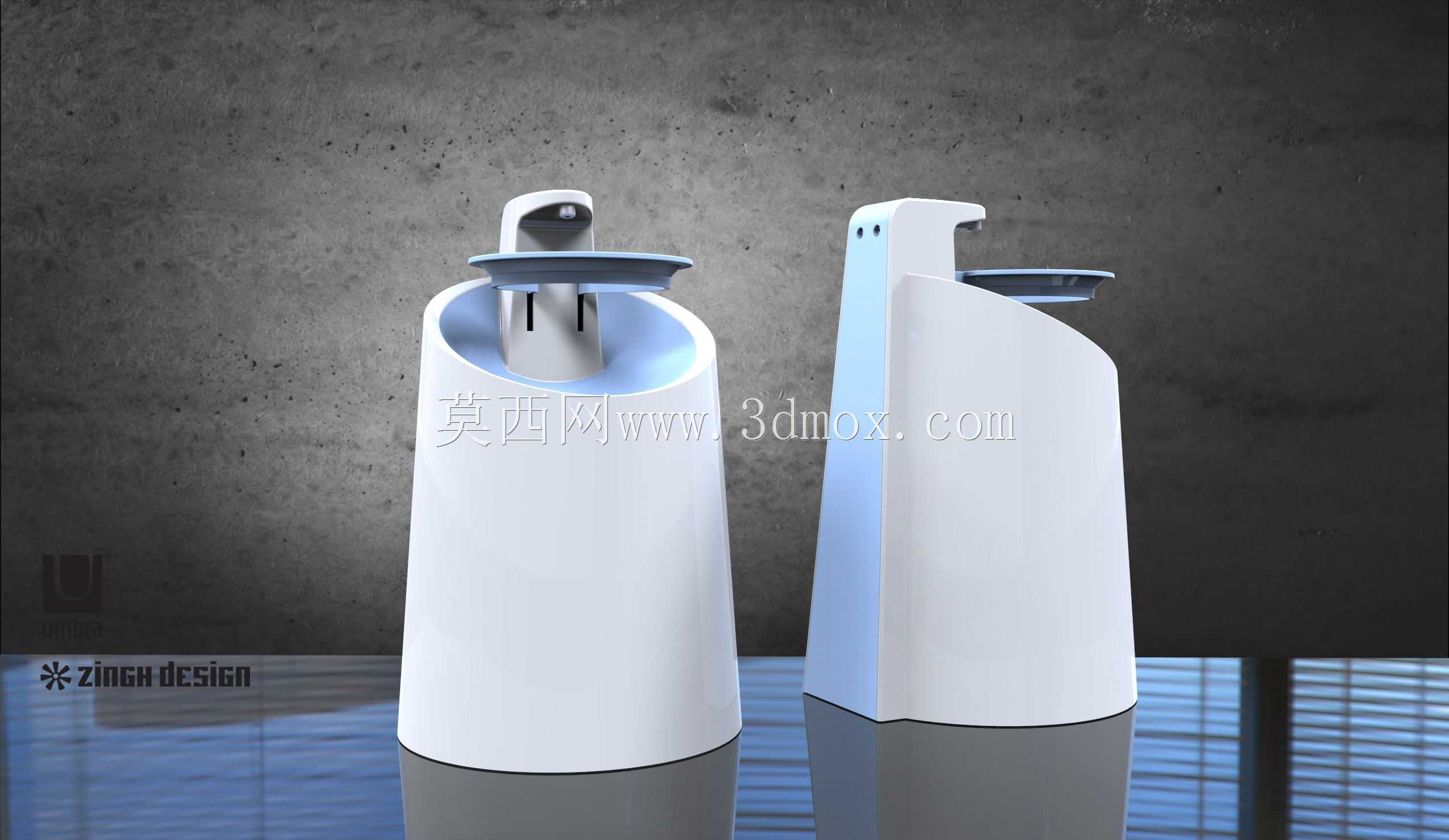

　　通过内置的杠杆臂将力传导至下方的皂液泵芯，杠杆的力臂比经过反复调校，只需要很小的按压力度就能完成泵芯的压程，既不会因为按压力度过大导致使用者体验差，也能保证每次按压的出液量稳定在1.5-2ml的合理区间，避免皂液浪费。整个传动结构没有复杂的卡扣和多余的传动零件，零件总数控制在个位数，批量生产时的注塑和装配成本都能压到很低的水平，适合大规模公共场景的批量铺设。从外形结构来看，装置设计了两种适配不同安装场景的壳体形态，一种是圆润的锥台形立式壳体，适合直接放置在洗手台台面上，底部预留了防滑胶圈的安装槽，不需要额外打孔固定，摆放后不会因为日常按压出现滑移；另一种是偏方正的窄款壳体，适合壁挂式安装，背部预留了挂装孔位，

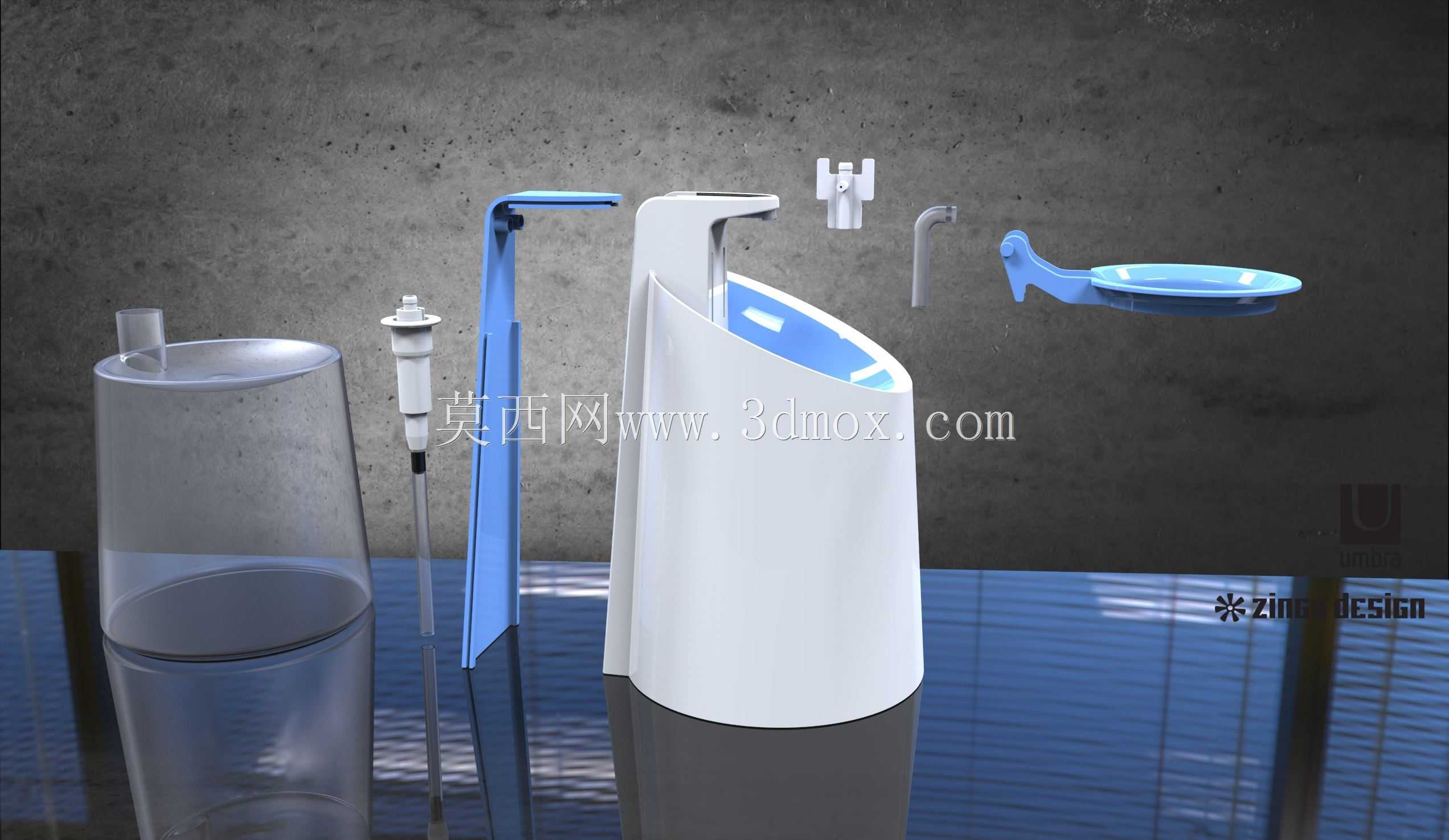

　　可以直接固定在墙面或者洗手台旁的立板上，占用的台面空间极小。两种壳体的顶部出液嘴位置都做了内凹的接液区，压环下方设置了导流斜面，残留的皂液会顺着斜面回流到瓶身内部，不会顺着壳体外壁流到台面或者墙面上，减少日常清洁的工作量。壳体内部的储液腔做了大口径的加注口设计，不需要拆开整个壳体就能完成皂液补充，加注口的密封胶圈采用嵌入式安装，长期使用也不会出现漏液问题，泵芯和储液腔的连接采用标准的螺纹接口，后期如果泵芯出现磨损，可以直接替换通用规格的泵芯，不需要整体更换整个装置，降低后期运维成本。从安装边界尺寸来看，立式款的底部直径控制在120mm以内，整体高度260mm，台面上摆放时不会遮挡水龙头的正常使用，出液嘴向外探出的距离为45mm，

　　使用者将手放在出液嘴下方100mm左右的位置就能接取皂液，不需要刻意凑近装置；壁挂款的壳体厚度仅为100mm，安装时距离台面的高度预留200mm的空间即可，不会出现磕碰的问题。整个壳体的外壁做了哑光磨砂的表面处理，不容易残留水渍和指纹，日常清洁只需要用抹布擦拭即可，外壳材料采用耐皂液腐蚀的ABS材质，长期接触弱碱性的洗手液也不会出现开裂或者变色的问题。在结构细节上，压环的活动行程做了限位设计，最大下压行程为15mm，避免过度按压导致杠杆结构受力过载损坏，压环和壳体之间的配合间隙控制在1mm以内，既不会出现卡滞，也不会让灰尘或者水渍进入壳体内部污染传动结构。装置的整体重心经过调校，立式款的重心落在底座中心位置，按压时不会出现侧翻的问题，所有和皂液接触的部件都采用符合卫生标准的材料，不会和皂液发生反应产生有害物质。
