自拧式旋转挤水清洁拖把结构设计

　　这款自拧式挤水拖把的结构设计，核心围绕日常清洁场景中拖布脱水效率低、手部沾污的痛点展开，整套机构无需额外电力驱动，完全依靠机械结构的联动实现拖布头的自动挤水，适配家庭、商用办公区、小型商铺等多场景的硬质地面清洁作业。从实际使用逻辑来看，常规平板或绳状拖把在清洁后需要手动拧干拖布，不仅清洁效率低，冬季使用时还会造成手部受凉，同时拖布含水量难以控制，含水量过高会导致地面残留水迹，行走后留下二次污渍，含水量过低则会降低拖布的污渍吸附能力，这款结构通过外圈滑套的轴向移动，带动内置的多组联动拉绳同步收缩，让呈放射状排布的拖布支撑肋条同步向内收拢，将拖布纤维内裹挟的污水顺着收拢的间隙挤出，

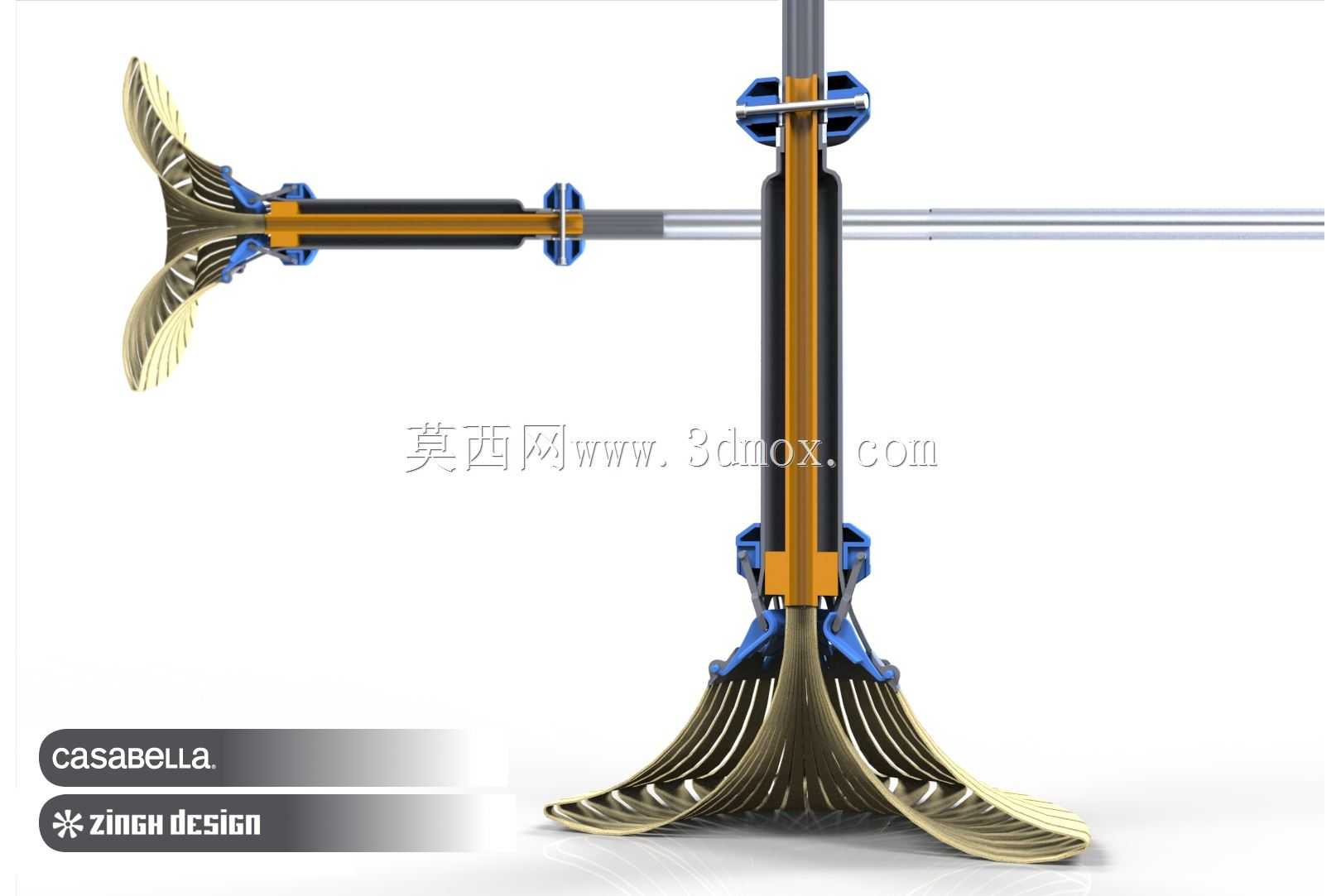

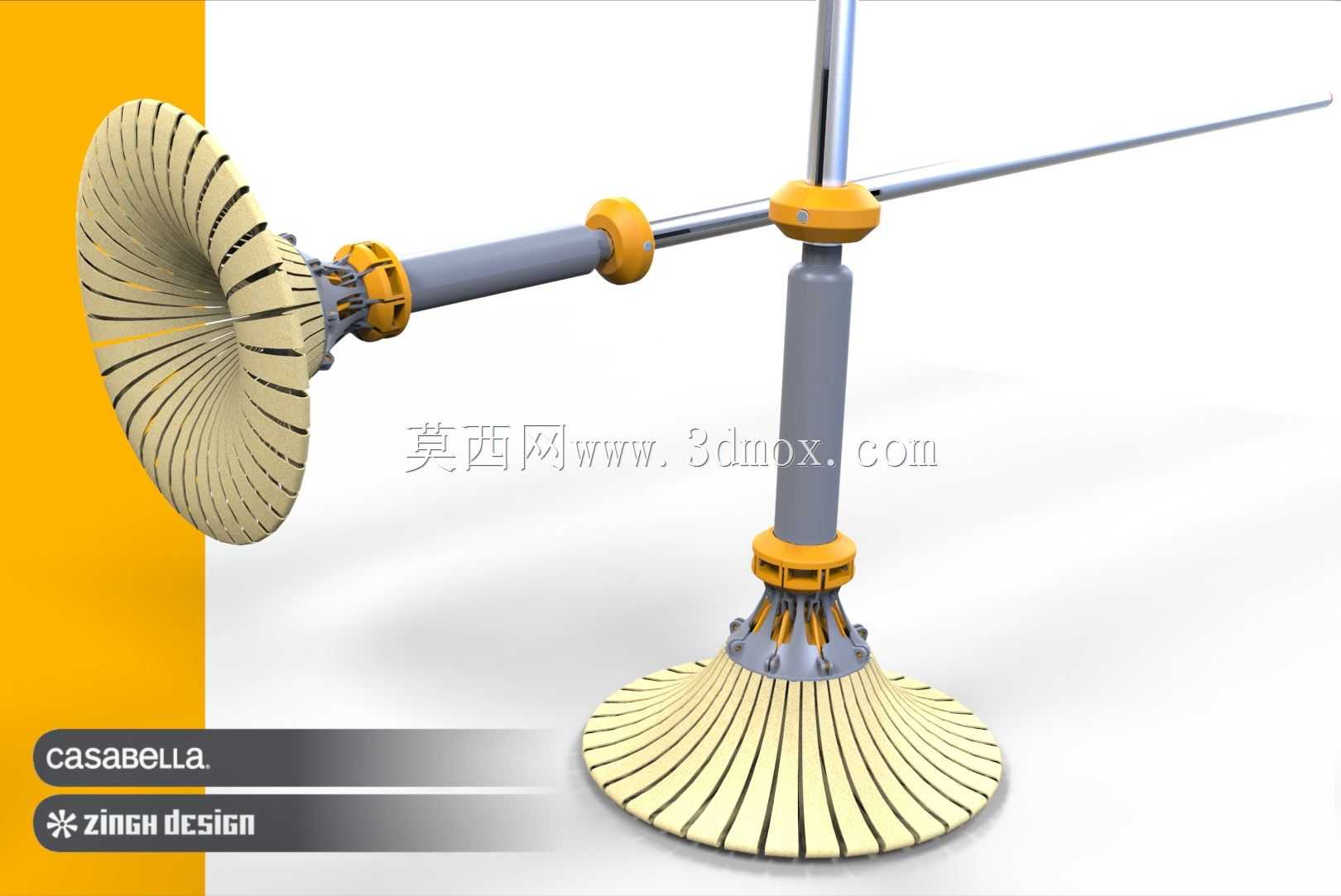

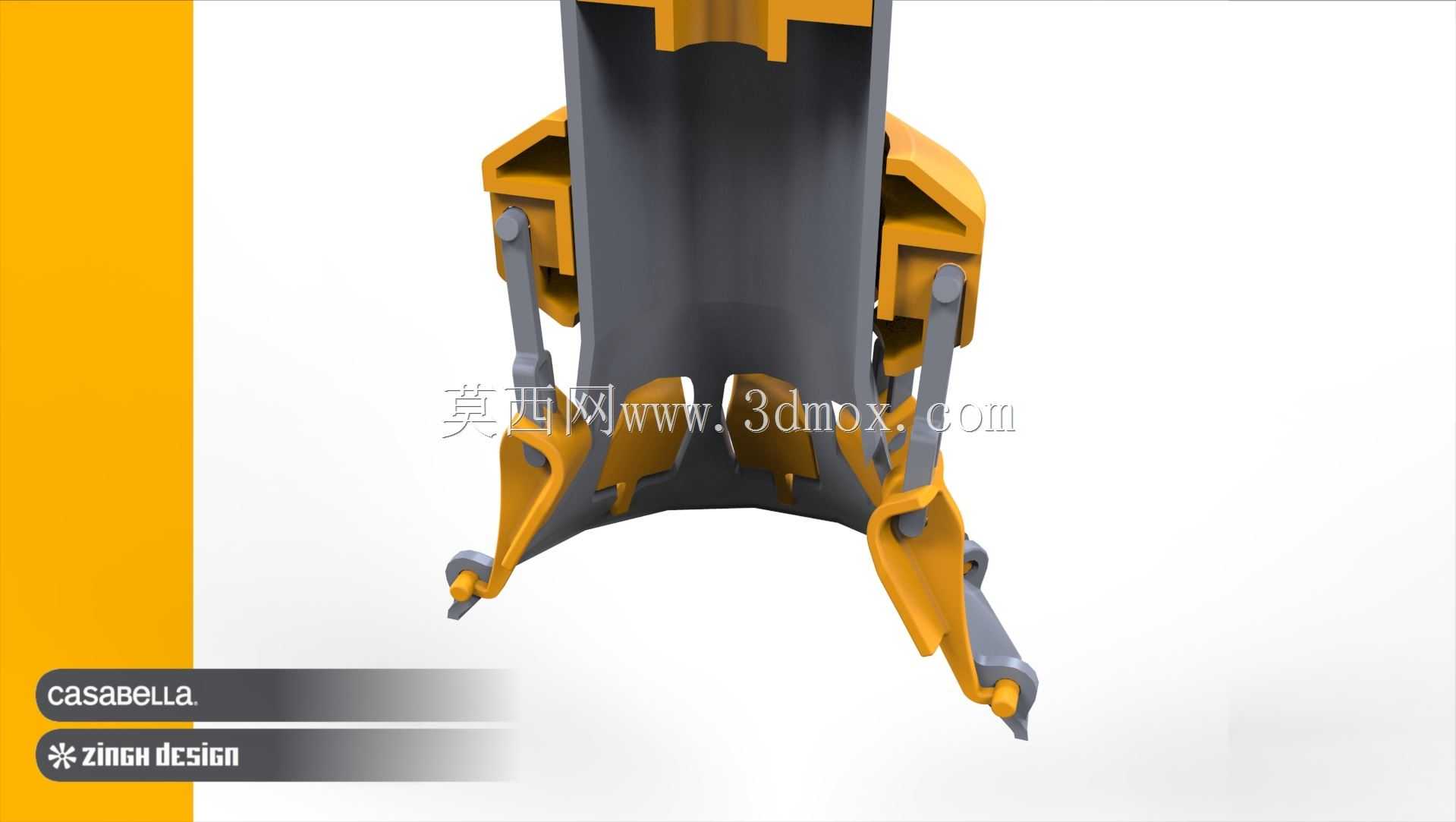

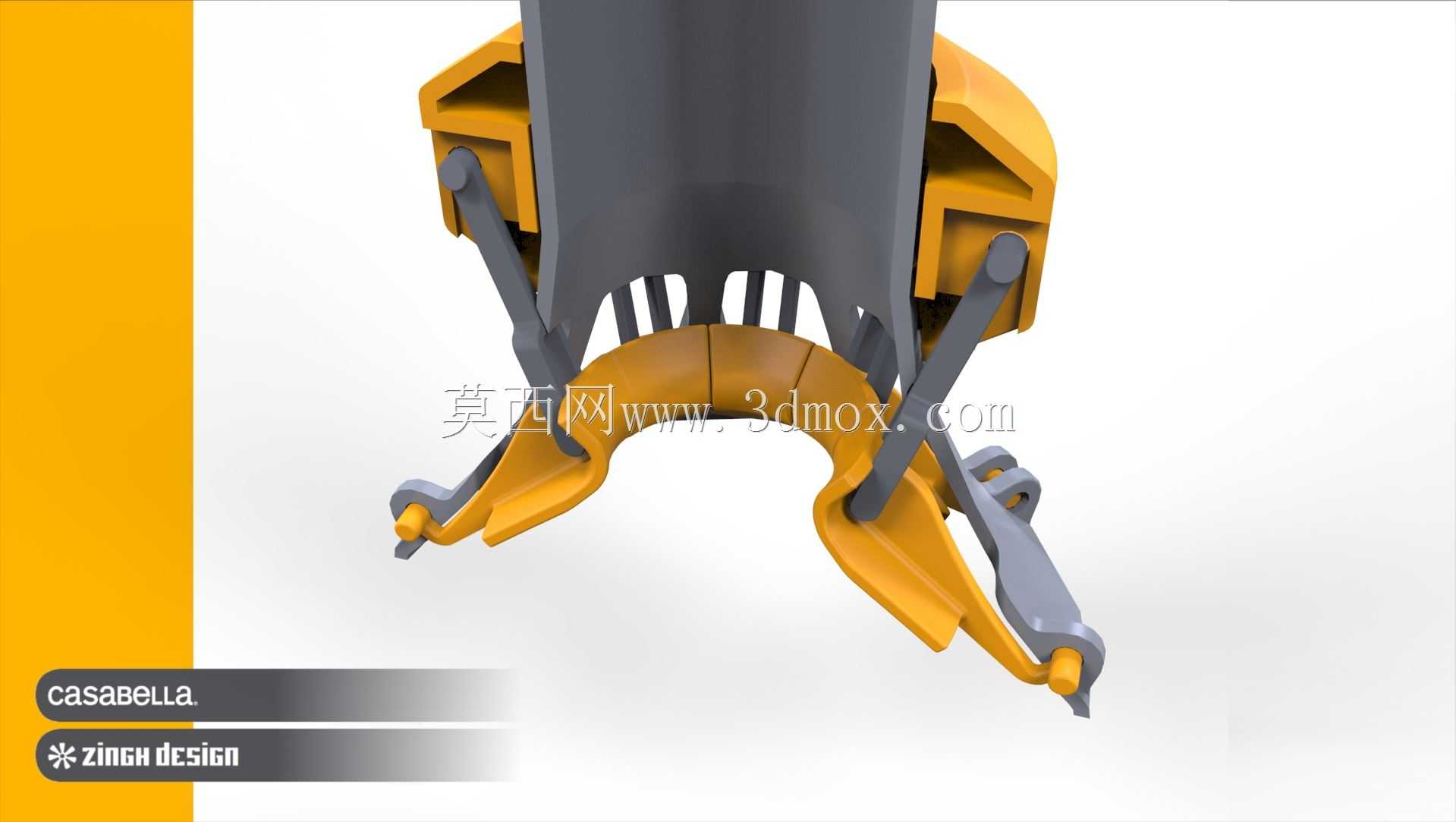

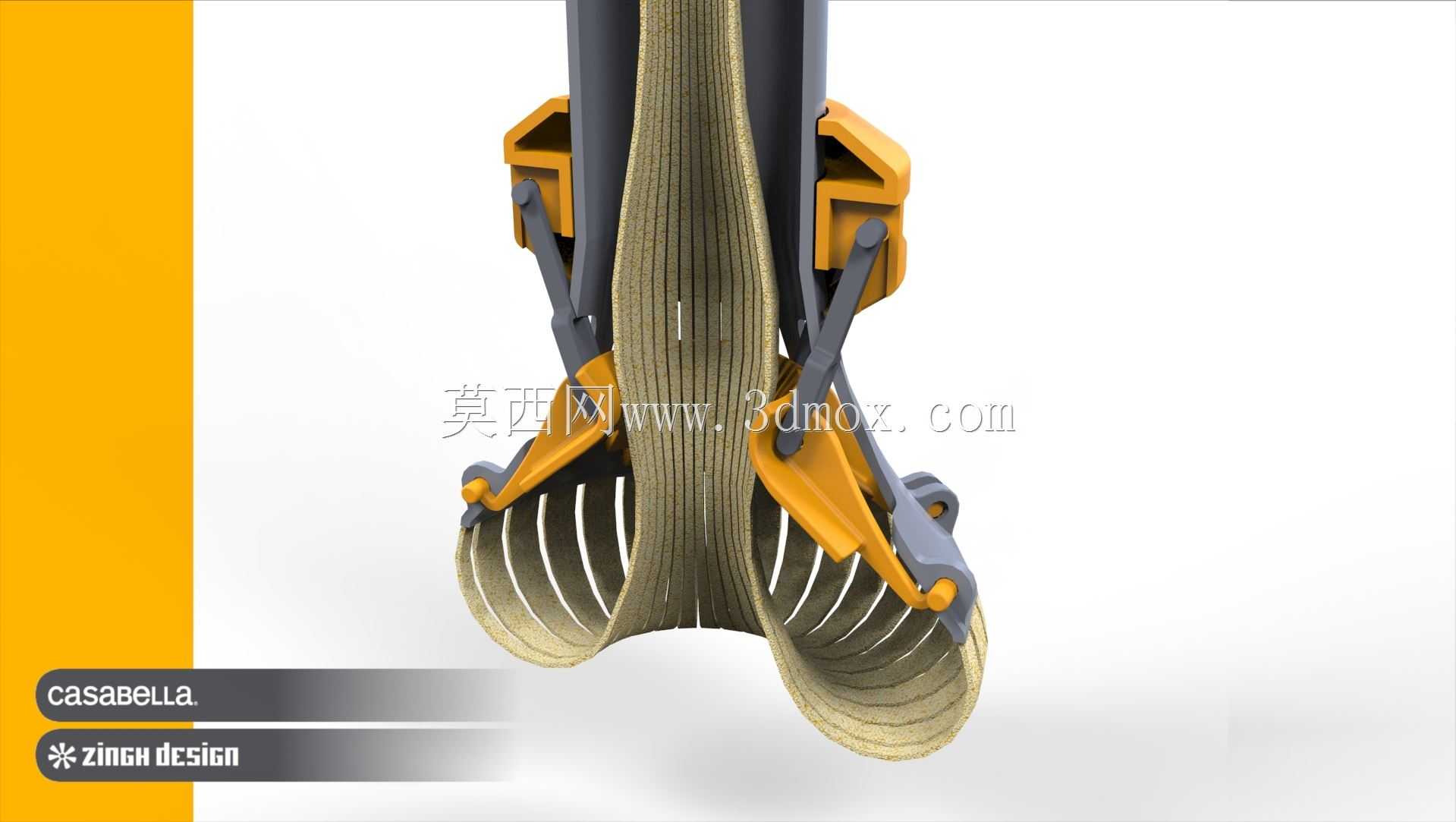

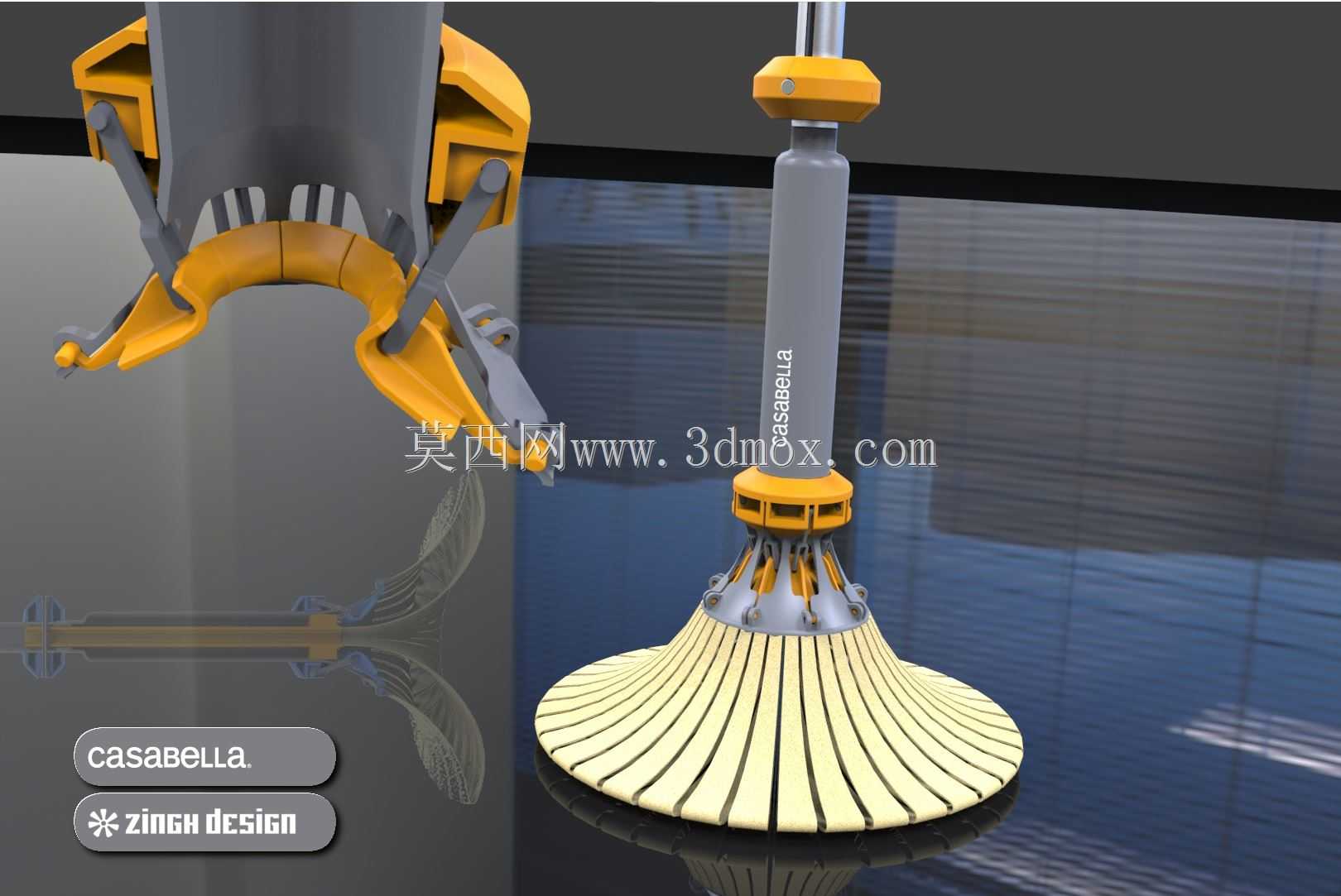

　　整个操作过程中使用者仅需单手握持杆部滑动滑套即可完成脱水，手部完全不会接触拖布与污水。从结构设计细节来看，拖布头的支撑骨架采用多瓣式弹性肋条排布，每根肋条的根部与中心杆的底部基座做铰接连接，肋条的中段通过拉绳与上部的滑动外圈连接，当滑动外圈沿杆体向下移动时，拉绳的拉力会带动所有肋条绕铰接点向上翻转，原本呈圆盘状展开的拖布支撑面会逐步收拢成束状，拖布纤维被挤压在收拢的肋条间隙中，纤维间隙内的污水在挤压力作用下自然滴落；当滑动外圈向上复位时，肋条依靠自身的弹性复位特性重新展开成圆盘状，拖布纤维恢复蓬松状态，即可继续开展清洁作业。杆体部分采用分段式中空结构设计，上部为握持手柄段，设置有防滑纹理结构，避免清洁过程中手部打滑，

　　中部为滑动外圈的导向段，表面做光滑处理降低滑动阻力，滑动外圈与杆体之间设置有限位卡扣，在拖布展开工作状态下，卡扣可以锁定滑动外圈的位置，避免清洁过程中外圈意外滑动导致拖布收拢影响作业。拖布头的展开直径适配常规清洁作业的单次擦拭宽度，收拢后的整体外径小于常规家用清洁桶的口径，无需额外配置专用挤水桶，可直接适配市面上多数通用型清洁桶，降低用户的配套使用成本。肋条的边缘做圆弧过渡处理，避免收拢挤水过程中肋条边缘切割损伤拖布纤维，延长拖布的整体使用寿命；中心杆底部的基座设置有拖布固定卡扣，拖布采用可更换式设计，当拖布纤维出现磨损、掉毛情况时，无需更换整套拖把，仅需拆卸更换拖布头即可，进一步降低长期使用成本。从安装边界来看，

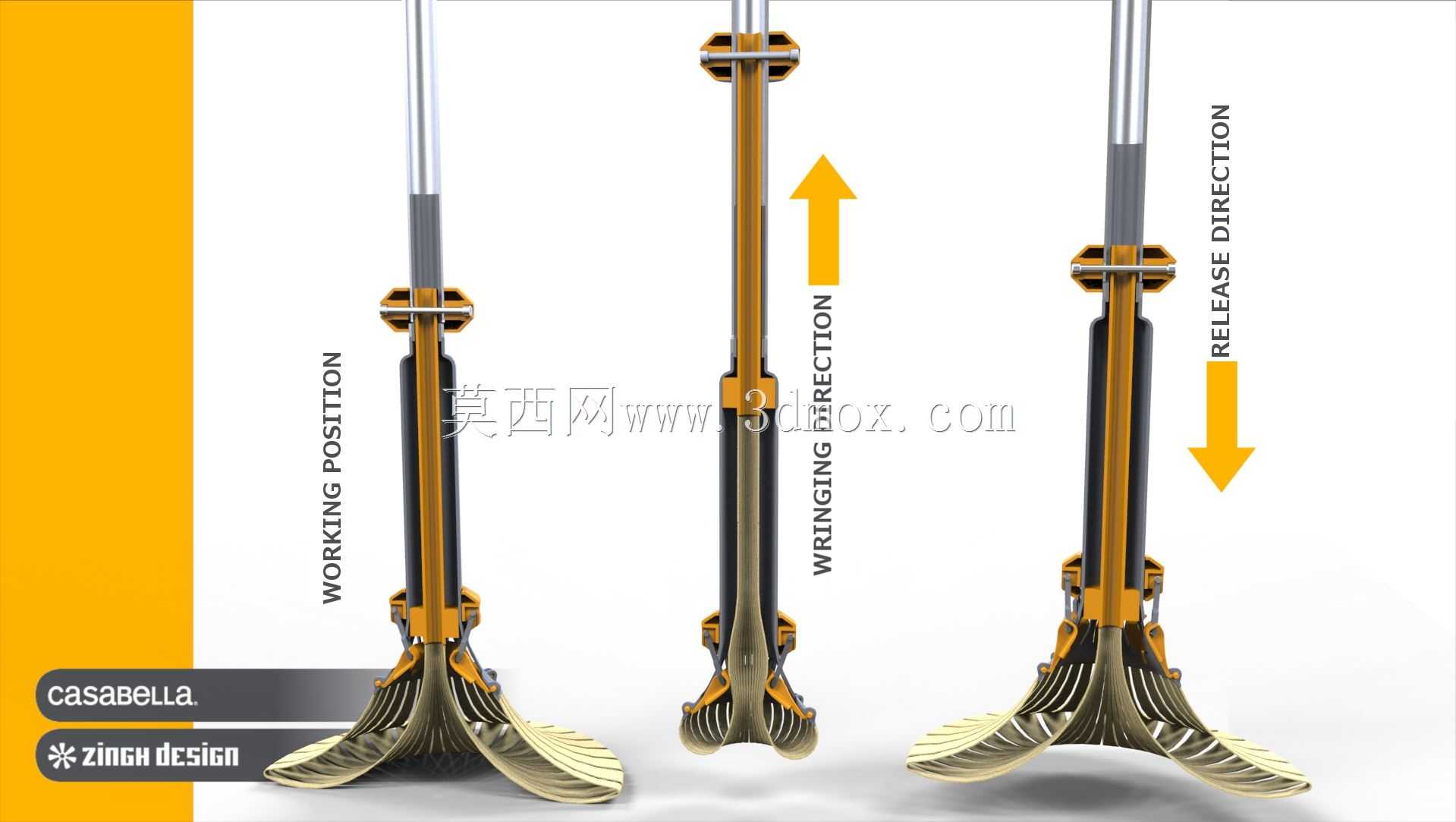

　　整套机构的所有运动部件均内置在杆体与拖布支撑结构内部，外部无突出的尖锐结构，日常存放时可依靠拖布头的平面直立放置，不需要额外的挂架支撑，也可以通过杆体上部的挂孔悬挂存放，占用的储物空间远小于常规带桶旋转拖把。在结构强度设计上，铰接部位的销轴采用耐磨材质制作，可承受上万次的收拢展开循环而不出现松旷，滑动外圈与杆体的配合间隙控制在合理范围，既保证滑动顺畅无卡滞，又不会出现间隙过大导致的晃动问题，拉绳采用高韧性耐磨纤维材质，长期拉扯不会出现断裂、伸长变形的问题，保证挤水动作的同步性。实际作业过程中，挤水后的拖布含水量可以通过滑动外圈的下移行程进行控制，下移行程越大，肋条收拢的幅度越大，拖布的挤干程度越高，使用者可以根据不同的地面材质调整挤干程度，比如针对瓷砖地面可以适当提高挤干程度减少水迹残留，针对实木地板则可以控制挤压力度保留少量水分，避免地面过湿导致地板受潮变形。整套结构没有复杂的传动部件，日常使用过程中基本不需要额外维护，仅需定期清理铰接缝隙内缠绕的毛发、杂物即可保证机构动作顺畅，相比电动脱水拖把，不存在电路故障、电池损耗等问题，整体使用寿命更长，也更适合在无电源的场景下使用。
