太阳能瓶口式水下LED照明装置结构

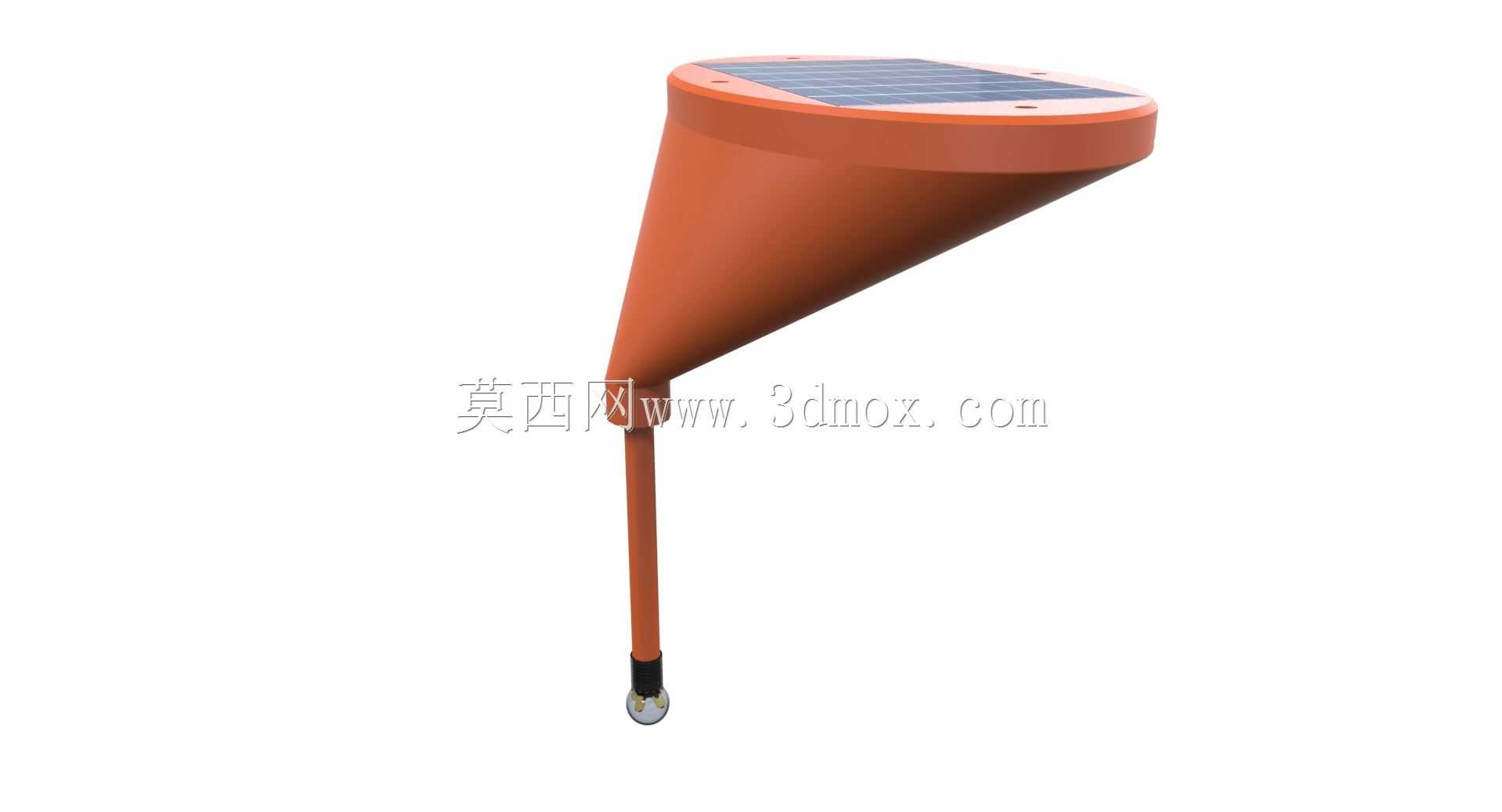

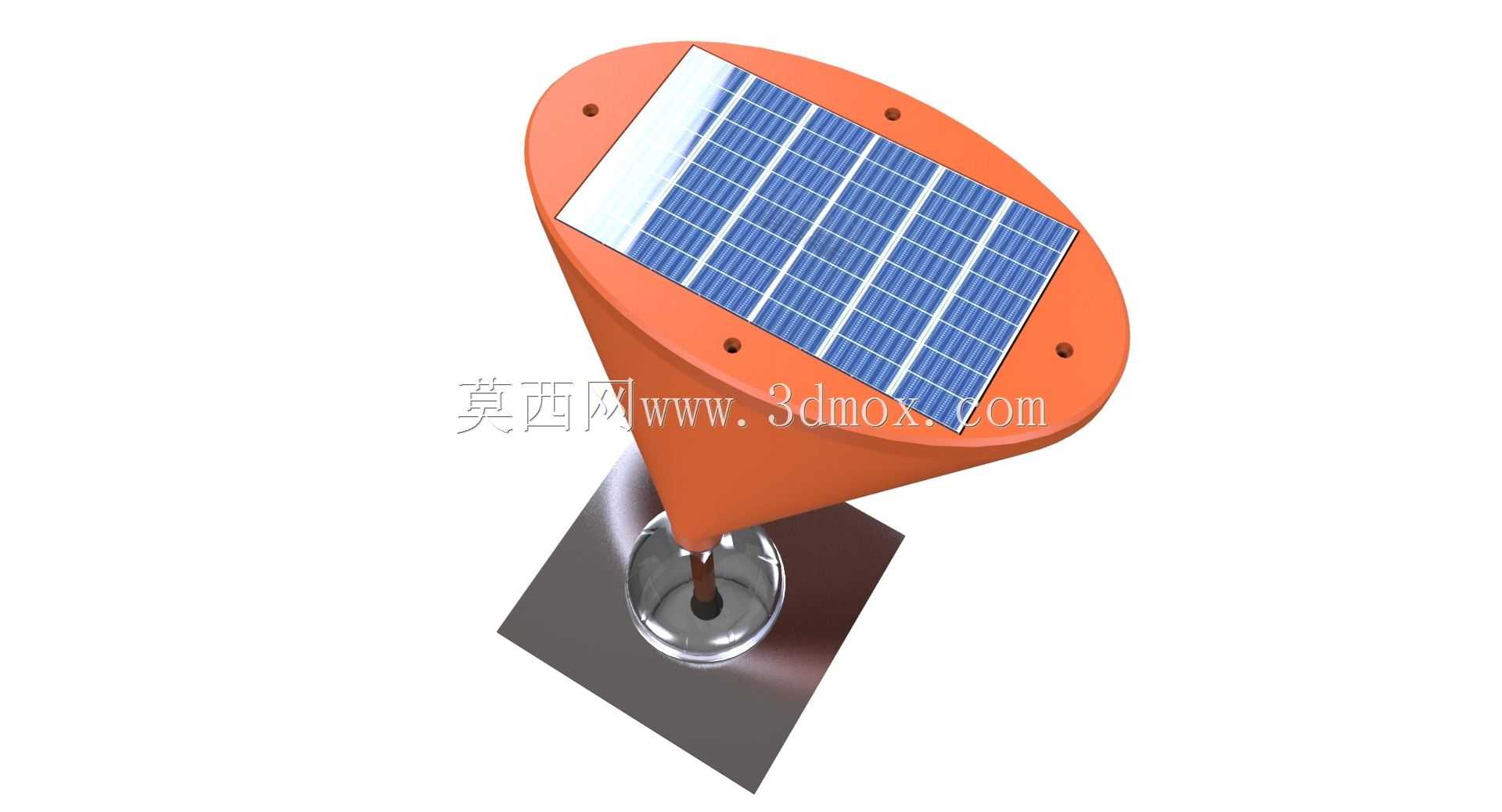

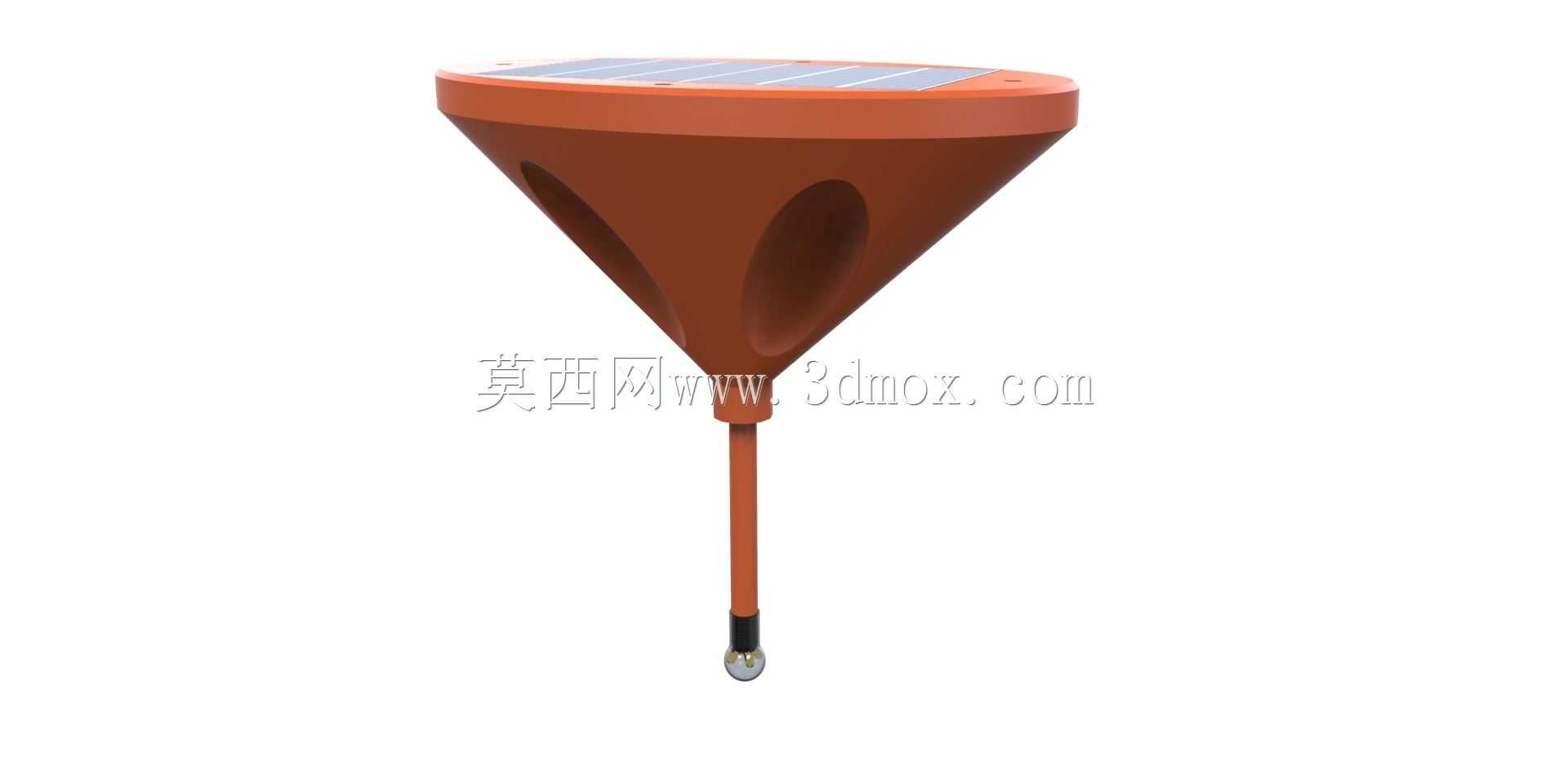

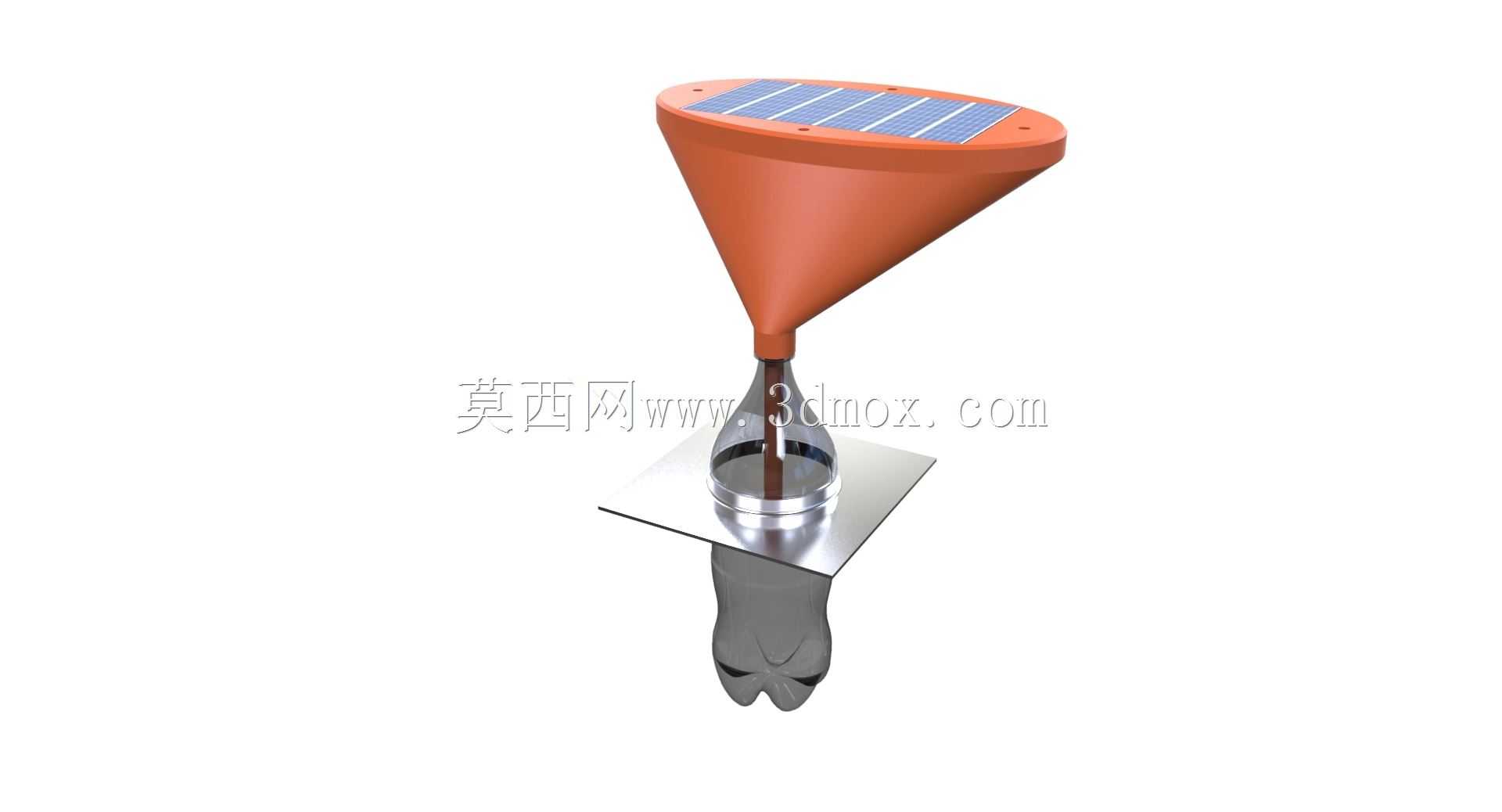

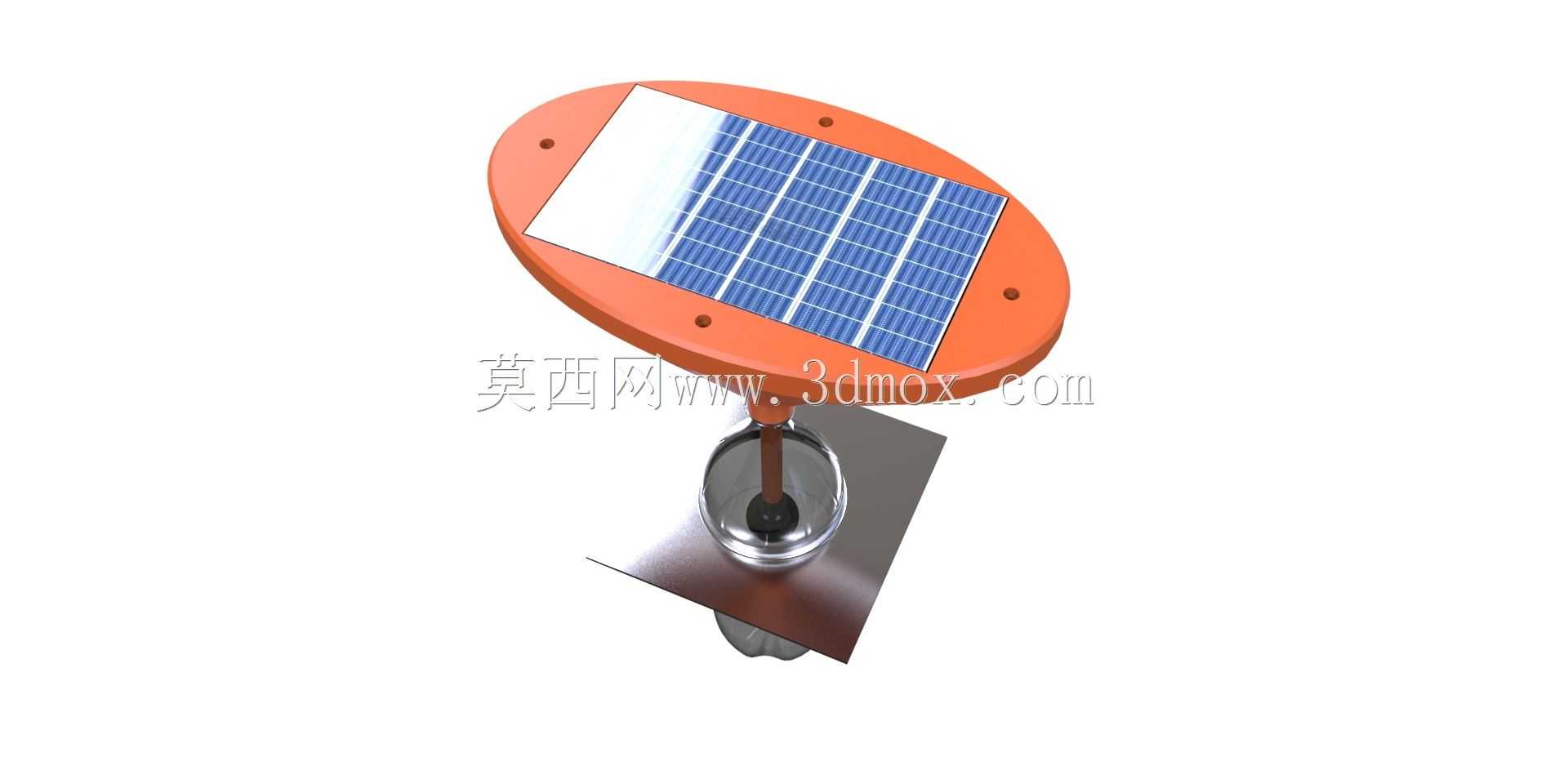

　　这款瓶口适配的太阳能LED照明装置，核心定位是户外零散水域的低成本临时照明场景，比如郊野露营时的瓶装水改造照明、庭院小型水景的点缀照明、户外应急取水点的夜间标识照明，不需要额外布设供电线路，也不用定制专用储水结构，直接依托日常常见的标准口径塑料瓶就能完成安装固定，大幅降低了零散场景的照明部署门槛。从结构设计逻辑来看，整个装置采用三段式分体布局，最上端是锥形顶盖结构，顶面嵌装整块太阳能光伏板，锥面做了12度的倾斜导角，一方面可以让光伏板在不同日照角度下都能接收到足够的太阳辐射，提升日间充电效率，另一方面锥形坡面可以快速排走雨水、落叶等杂物，避免表面积污遮挡光伏板，同时锥面的流线型结构也能降低户外大风环境下的风阻，减少装置被吹落的风险。

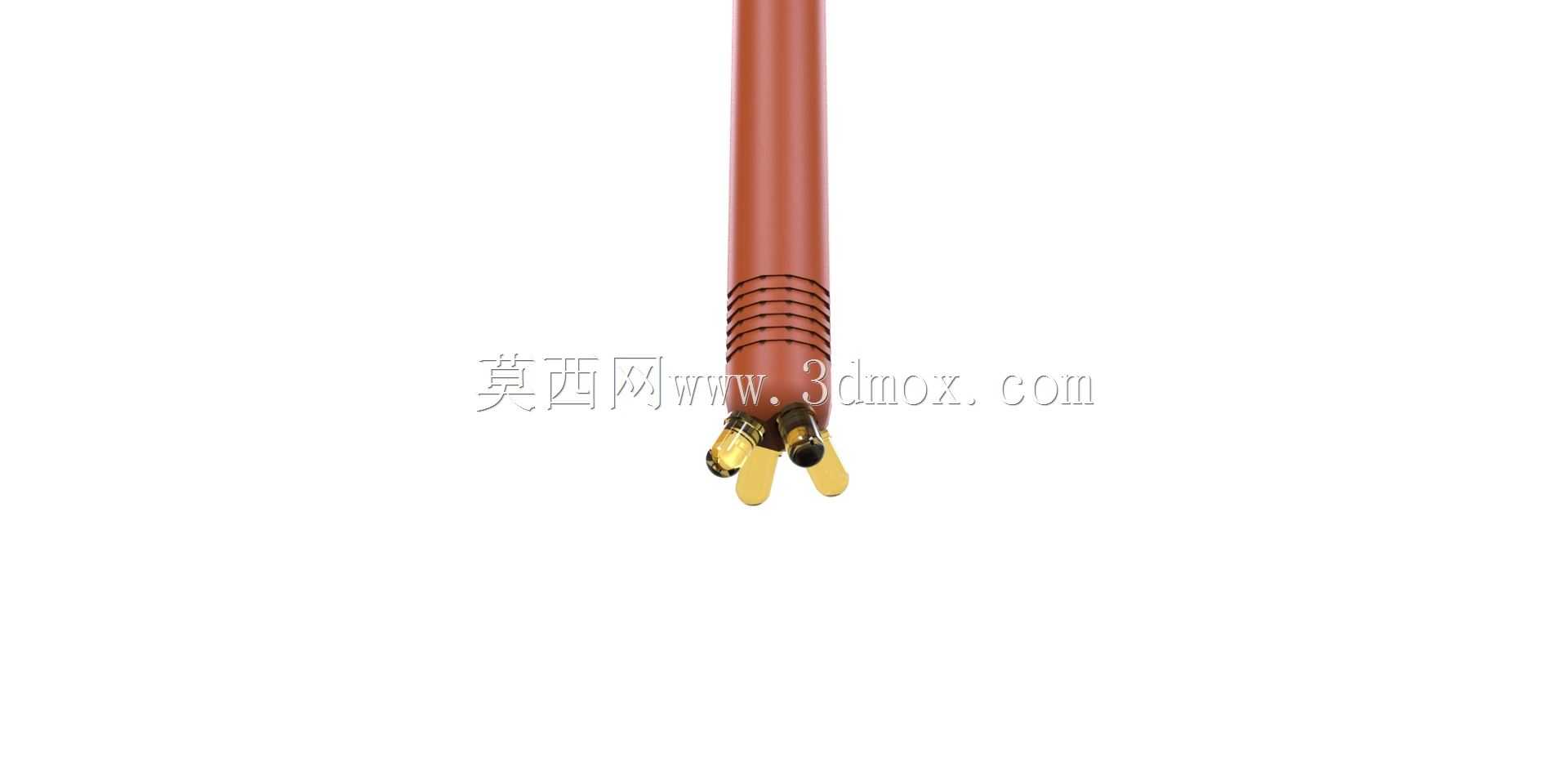

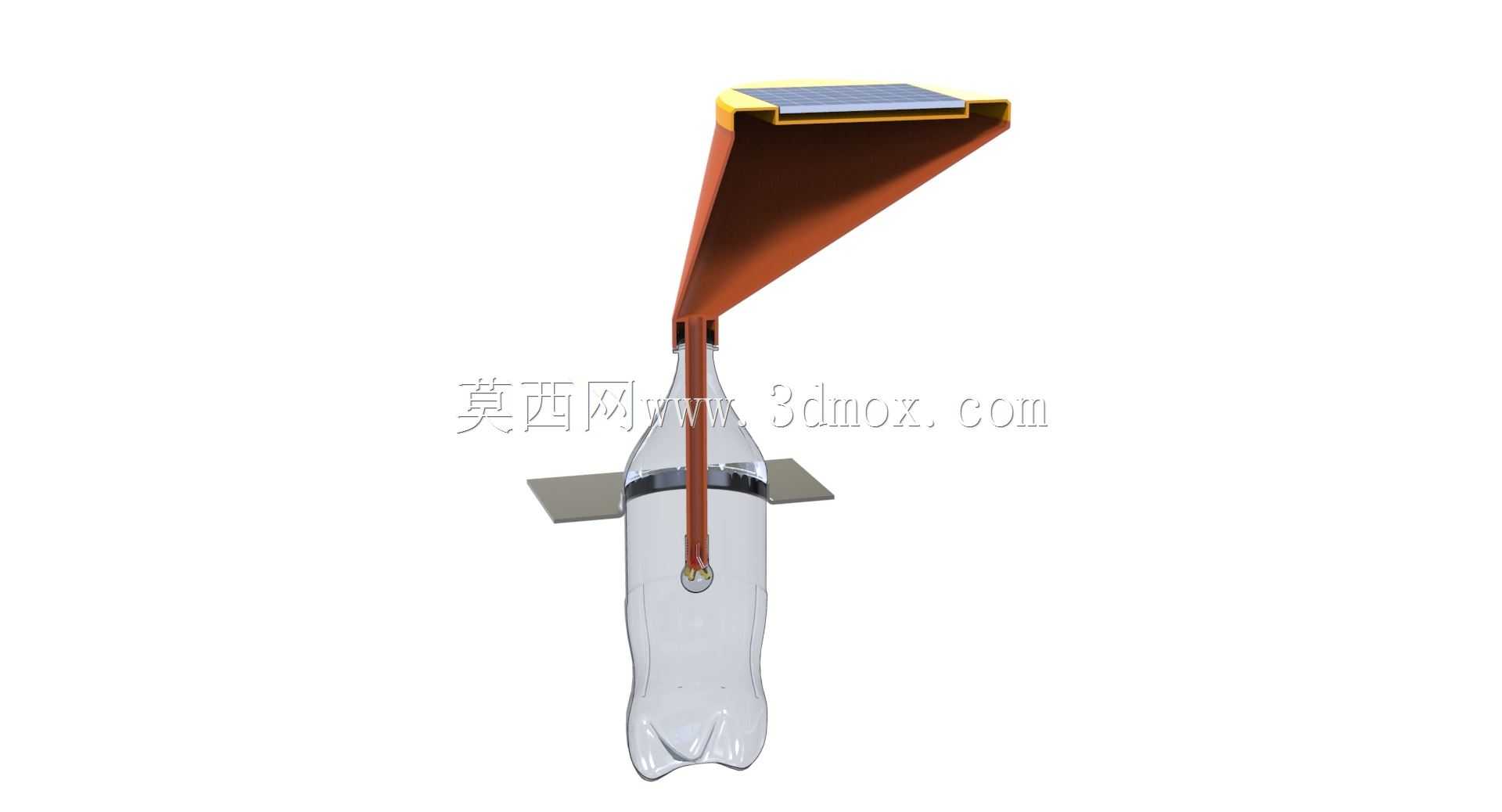

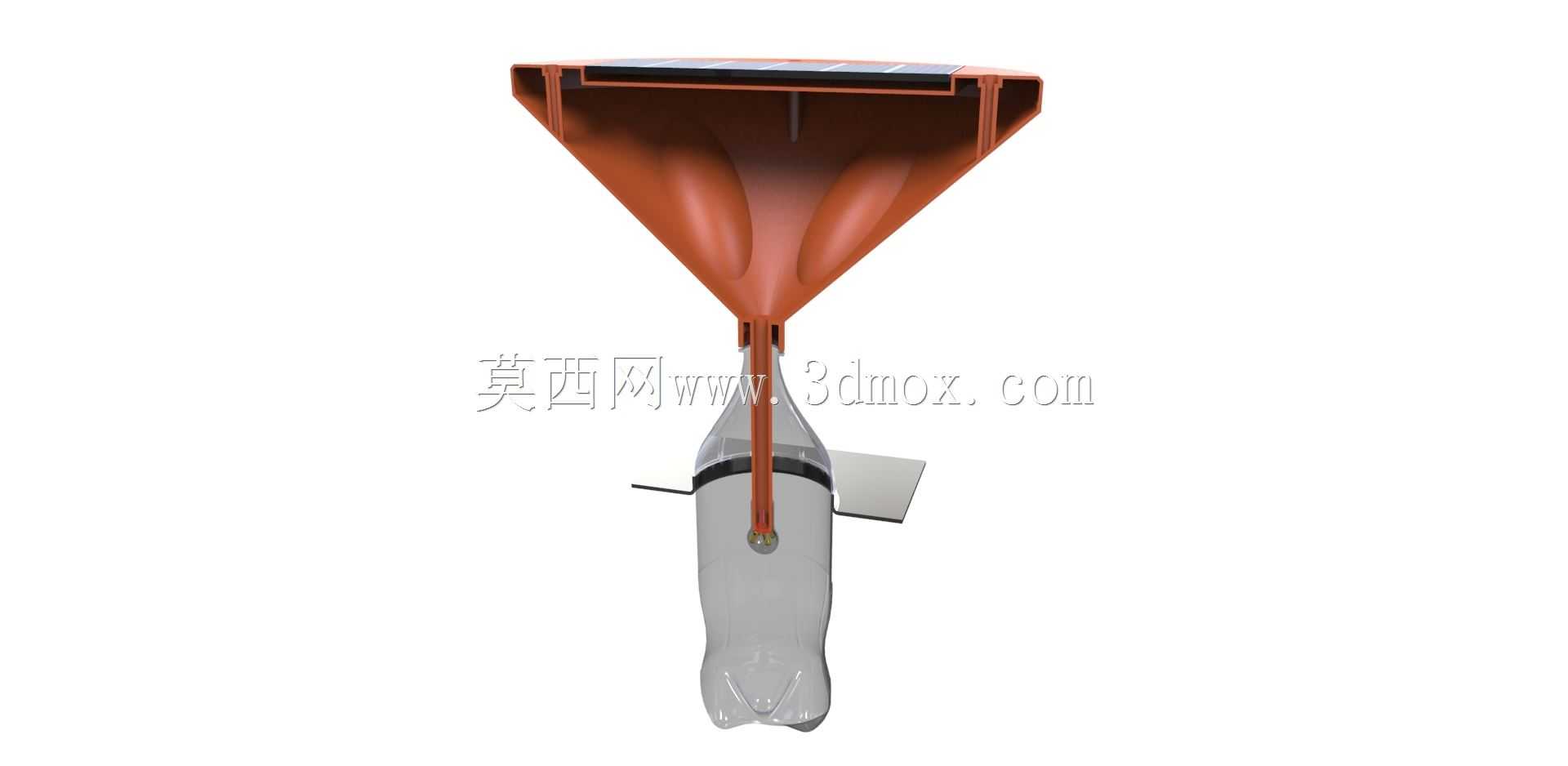

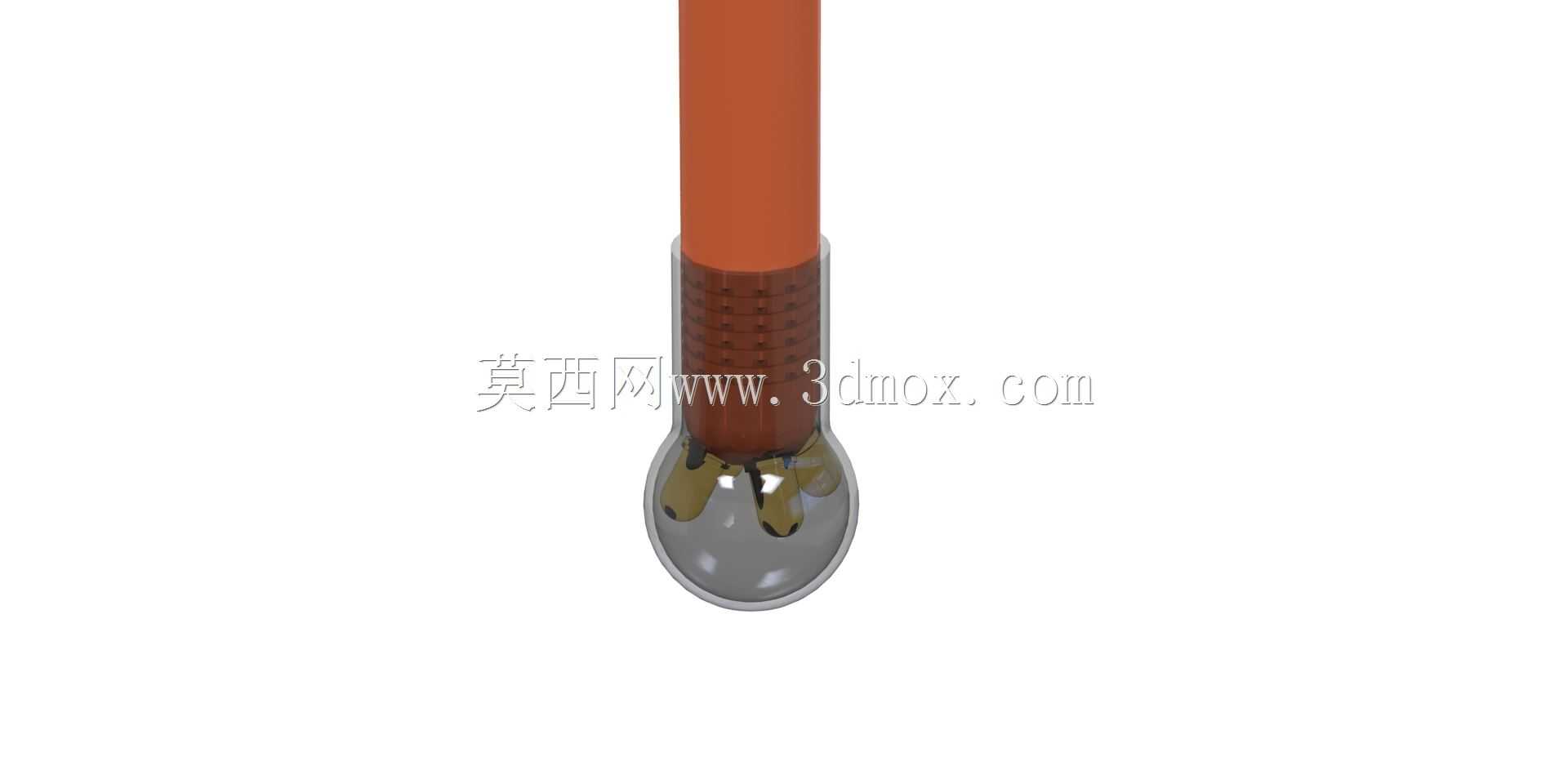

　　中间段是核心功能集成仓，内部封装储能电池、LED驱动电路以及发光单元，仓体下端做了和标准饮料瓶口匹配的外螺纹结构，安装时直接对准瓶口旋紧即可，螺纹配合处设计了环形硅胶密封槽，配套的硅胶密封圈压缩量控制在25%，既能保证和瓶口连接的紧固性，又能完全隔绝瓶内的水汽进入电路仓，避免电路受潮短路。核心功能仓的下端延伸出圆柱形的发光段，这个部分在安装完成后会完全浸入瓶内的水体中，发光段外层是高透光的PC材质泡状防护罩，防护罩和核心仓的衔接处做了超声波焊接密封，整体防护等级达到IP68，完全满足长期浸入水中的使用要求，光线透过水体散射之后，会形成柔和的漫射光效果，不会产生普通LED直射的刺眼眩光，同时水体本身还能带走LED发光产生的热量，

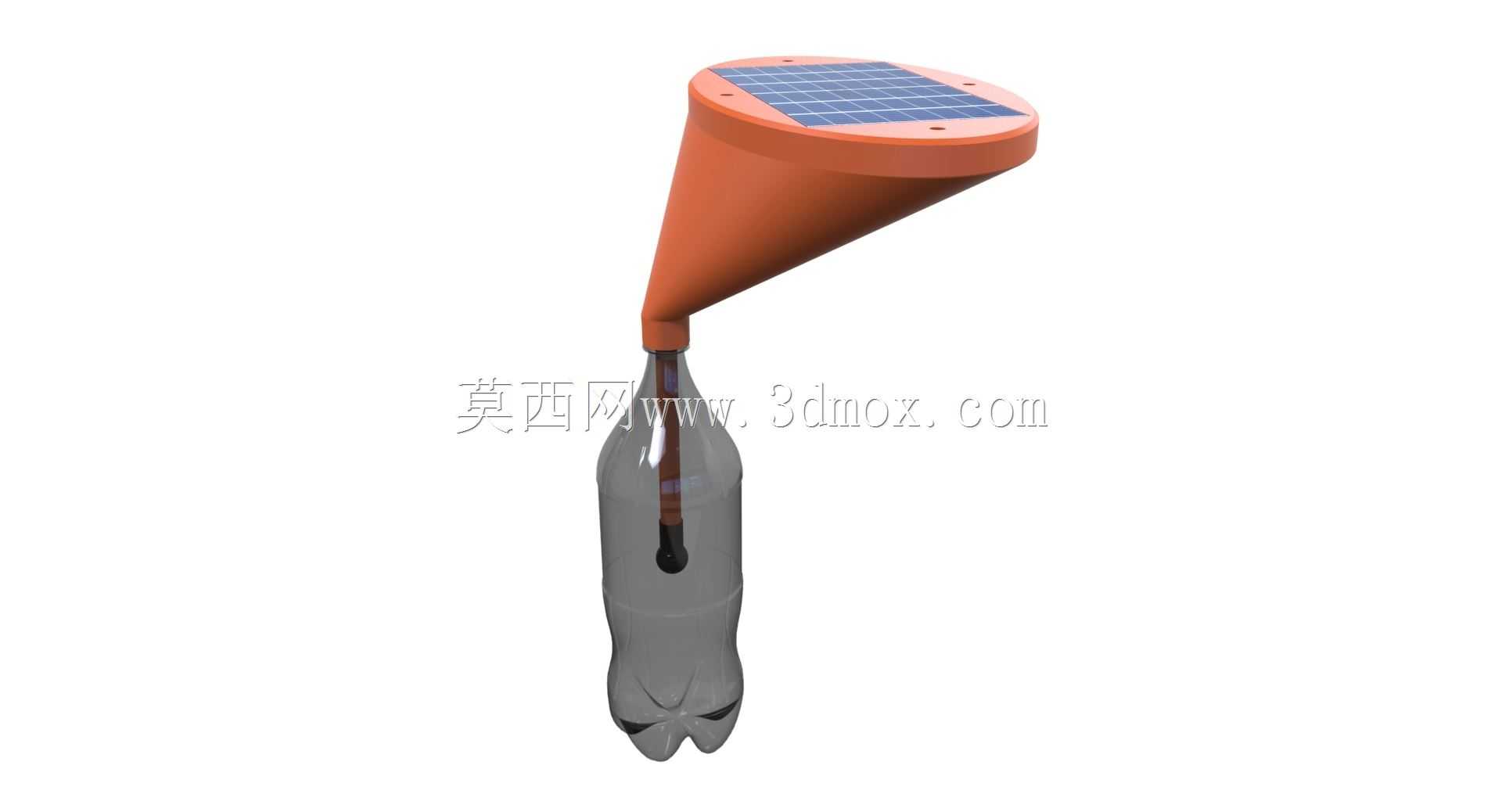

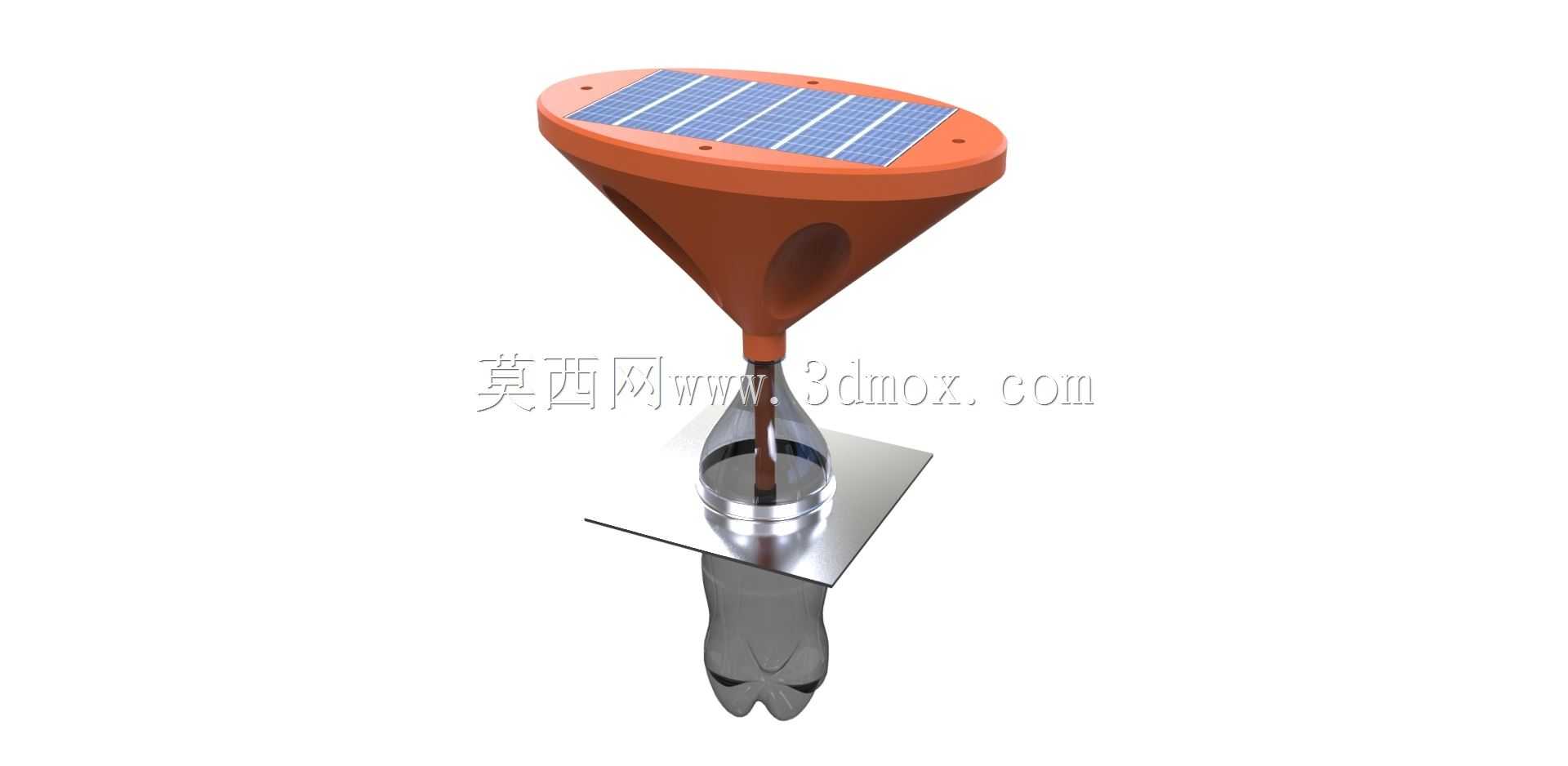

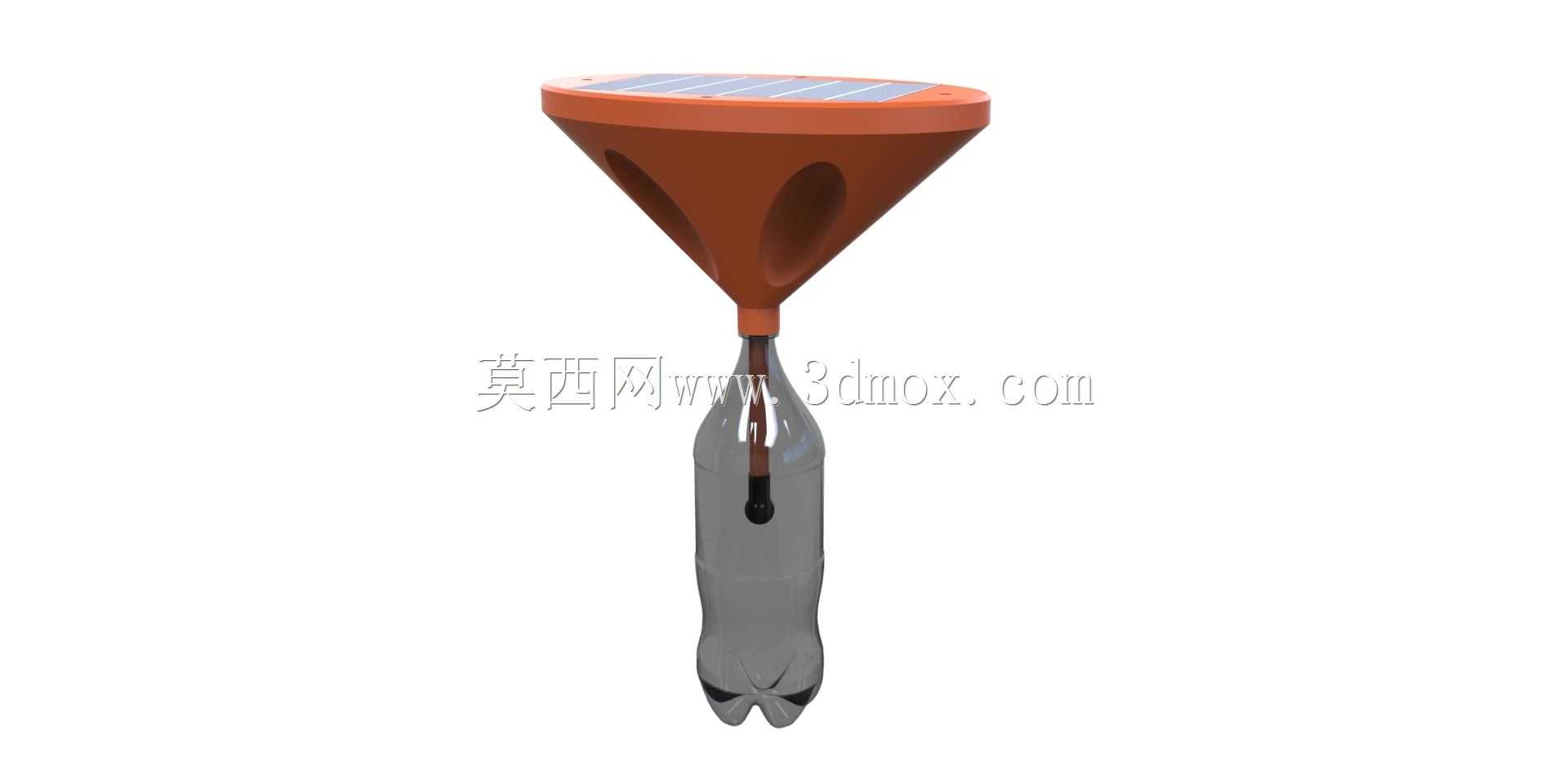

　　让LED长期工作在合适的温度区间，延长发光单元的使用寿命。从安装边界尺寸来看，上端锥形顶盖的最大直径为120mm，整体装置的总高度为185mm，适配的瓶口为通用28mm标准口径，也就是市面上绝大多数瓶装饮用水、碳酸饮料的瓶口尺寸，用户不需要对瓶子做任何改造，只要瓶内装有清水，将装置旋紧在瓶口之后倒置，让发光段完全没入水中，放置在平整的台面或者地面上就能使用，安装固定的法兰边尺寸为80mm见方，倒置之后法兰边会贴合在支撑面上，四个角预留了2mm的螺丝孔位，如果需要长期固定在水景平台上，也可以用自攻螺丝穿过孔位完成紧固，避免被外力碰倒。在功能特性上，整个装置不需要外接电源，日间通过顶部的光伏板给内置的储能电池充电，

　　内置的光控模块会在环境亮度低于5lux的时候自动点亮LED，环境亮度高于30lux的时候自动熄灭并进入充电状态，不需要人工手动开关，单次充满电之后可以在无日照的环境下连续照明8小时以上，完全满足一整夜的户外照明需求。设计过程中重点考虑了不同使用场景的适配性，比如在露营场景下，用户不需要额外携带照明设备，只要喝完的瓶装水留少量清水，装上这个装置就能作为营地小夜灯使用，重量只有120g，携带不会增加额外负担；在庭院水景场景下，可以批量安装在多个回收塑料瓶上，布置在水景边缘作为氛围照明，不需要布设水下电缆，也不用担心漏电风险，后期维护只需要定期擦拭顶部光伏板的积灰即可，不需要复杂的运维操作。结构设计上还做了防呆处理，螺纹旋向和普通瓶盖一致，用户不需要额外学习安装方法，和日常拧瓶盖的操作逻辑完全相同，发光段的泡状防护罩做了3mm的壁厚，抗冲击性能满足日常使用的磕碰要求，即使不小心从1米高度掉落到草地上，也不会出现防护罩破裂的情况。电路部分做了过充过放保护，当电池电压低于2.8V的时候会自动切断输出，避免电池过放损坏，当光伏板充电电压高于4.2V的时候会自动切断充电回路，保护电池不会过充，整套电路的静态功耗低于10uA，长期存放也不会出现电池亏电的情况。
