可变形三角结构浴室清洁拖把结构设计

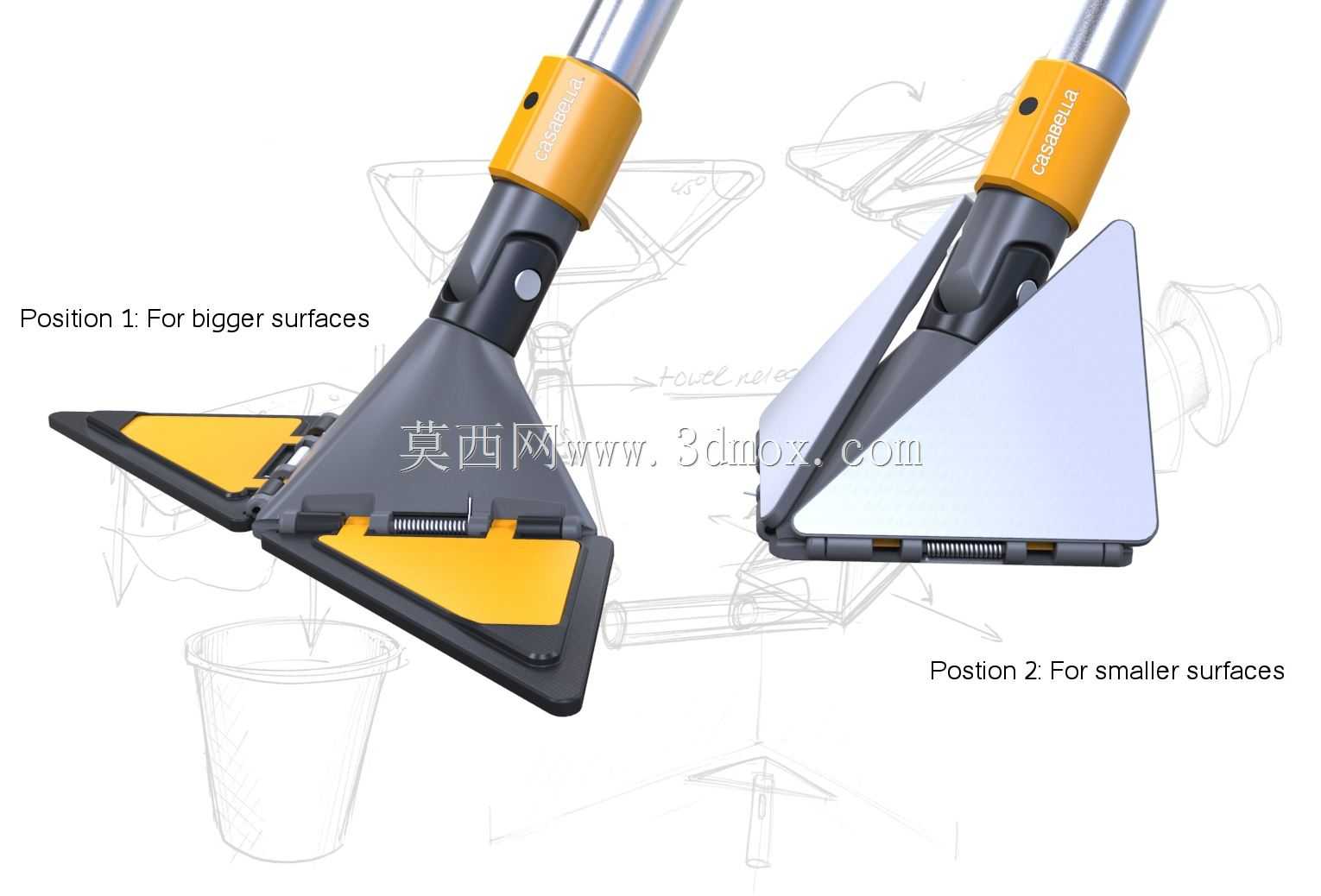

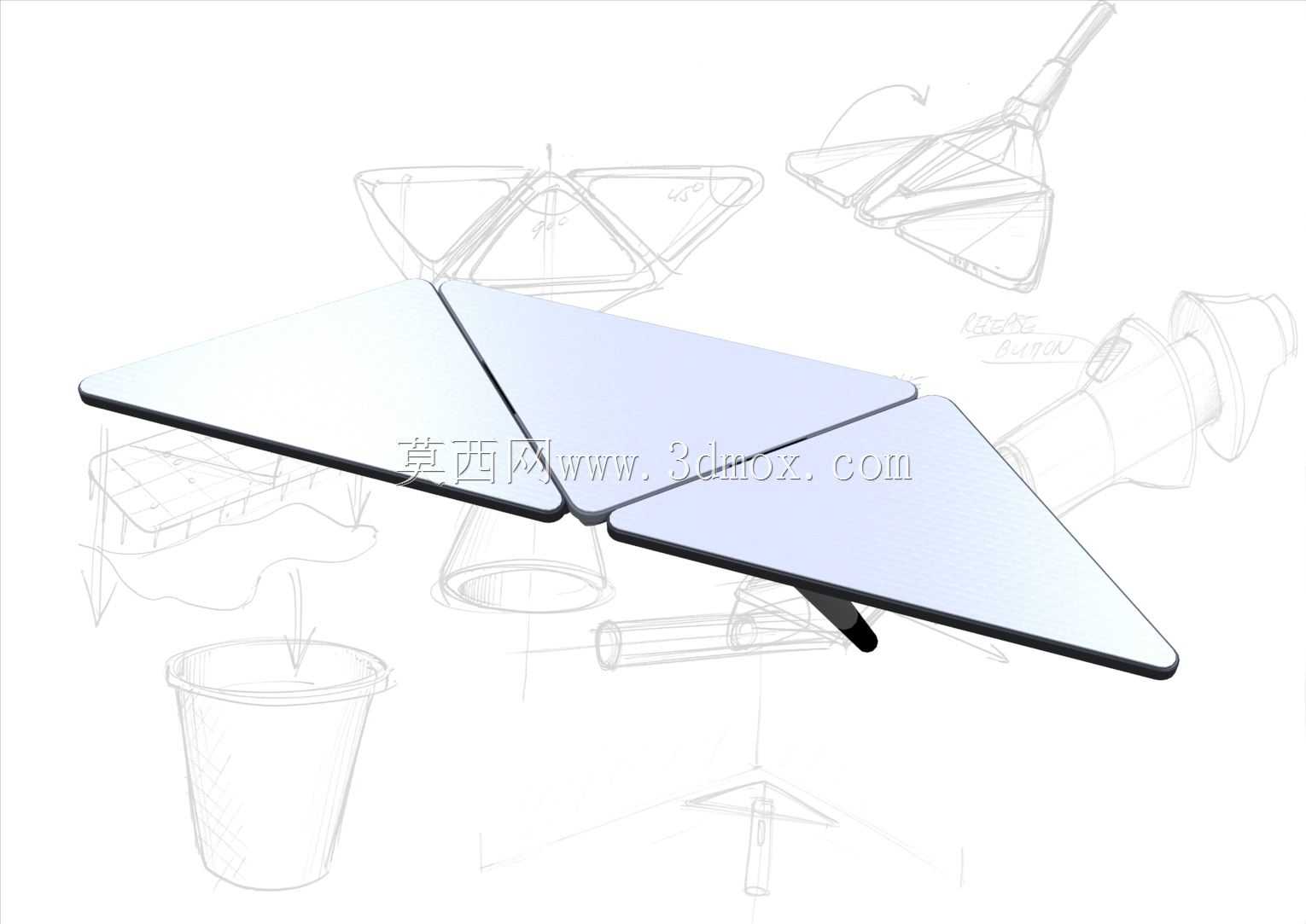

　　这款清洁工具的核心设计围绕多场景清洁适配展开，主体采用三个等边三角形拼接的擦盘结构，中间三角形作为固定基座连接操作杆，两侧三角形擦板通过带集成弹簧的铰链与基座连接，可实现向上翻折的姿态切换，适配不同清洁区域的作业需求。日常清洁大面平整地面时，两侧三角板保持水平展开状态，整个擦盘形成完整的大尺寸三角作业面，接触面积充足，单次推拉可覆盖更大清洁范围，减少往复作业次数，适合浴室干区、客厅地砖等开阔区域的日常清洁作业。当需要清洁墙角、马桶边缘、卫浴缝隙等狭窄区域时，可通过脚踩擦板边缘的施力位触发弹簧机构，两侧三角板向上翻折45度并锁定姿态，此时擦盘前端形成尖角结构，可深入常规平板拖把无法触及的边角缝隙，贴合直角墙角的立面与平面交界位置，避免清洁死角残留。

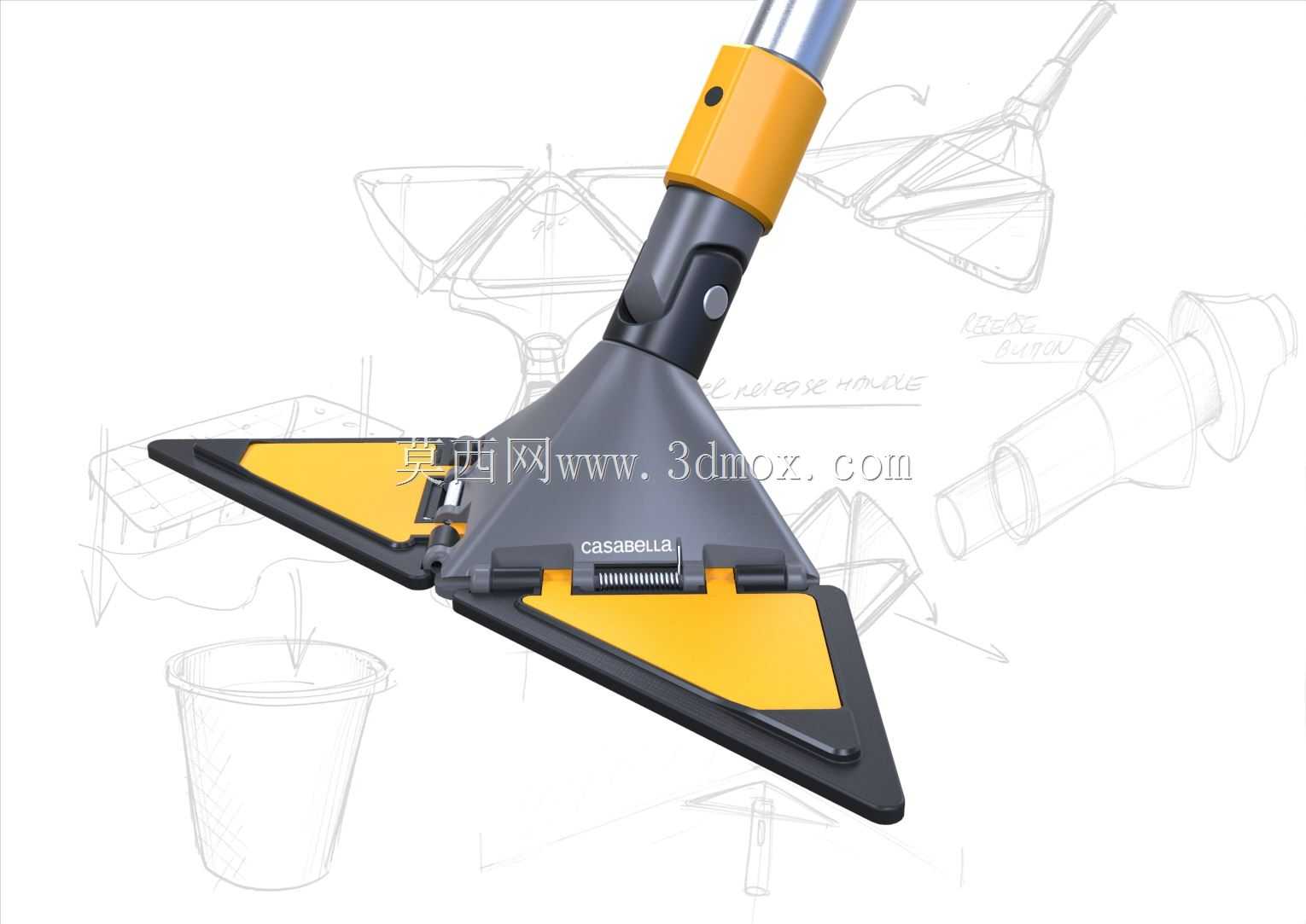

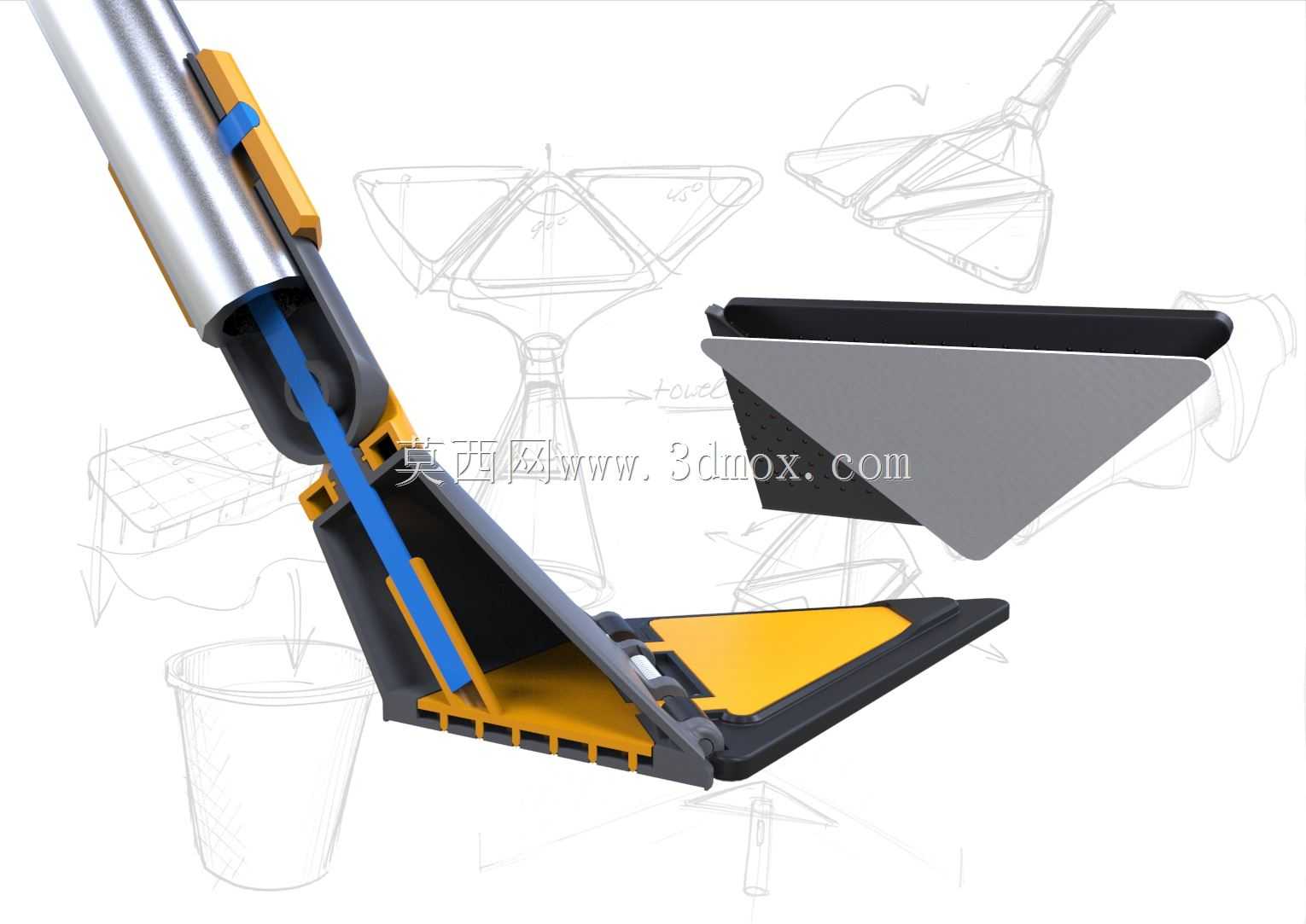

　　从结构实现逻辑来看，铰链内集成的弹簧采用触发器式设计，常态下弹簧张力将两侧三角板压合在水平作业位置，保证清洁时擦板与地面的贴合压力，让清洁垫充分接触待清洁表面，避免局部压力不足导致的清洁效果下降。当施加外力触发翻折后，弹簧张力切换至另一侧，维持三角板的翻折锁定状态，无需用户持续施力保持姿态，作业过程中可单脚操作切换模式，无需弯腰手动调整，提升清洁操作的便捷性。为了让姿态切换更顺畅，释放机构采用三块带销轴的三角连接板通过中心轴操作，虽然该结构存在一定的转动阻尼，操作手感偏硬，但能有效减少铰链的多余窜动，提升擦盘整体的结构刚性，避免清洁过程中擦板晃动导致的清洁垫移位，同时增加铰接位置的摩擦阻尼，让姿态锁定更可靠，不会在清洁受力时意外复位。

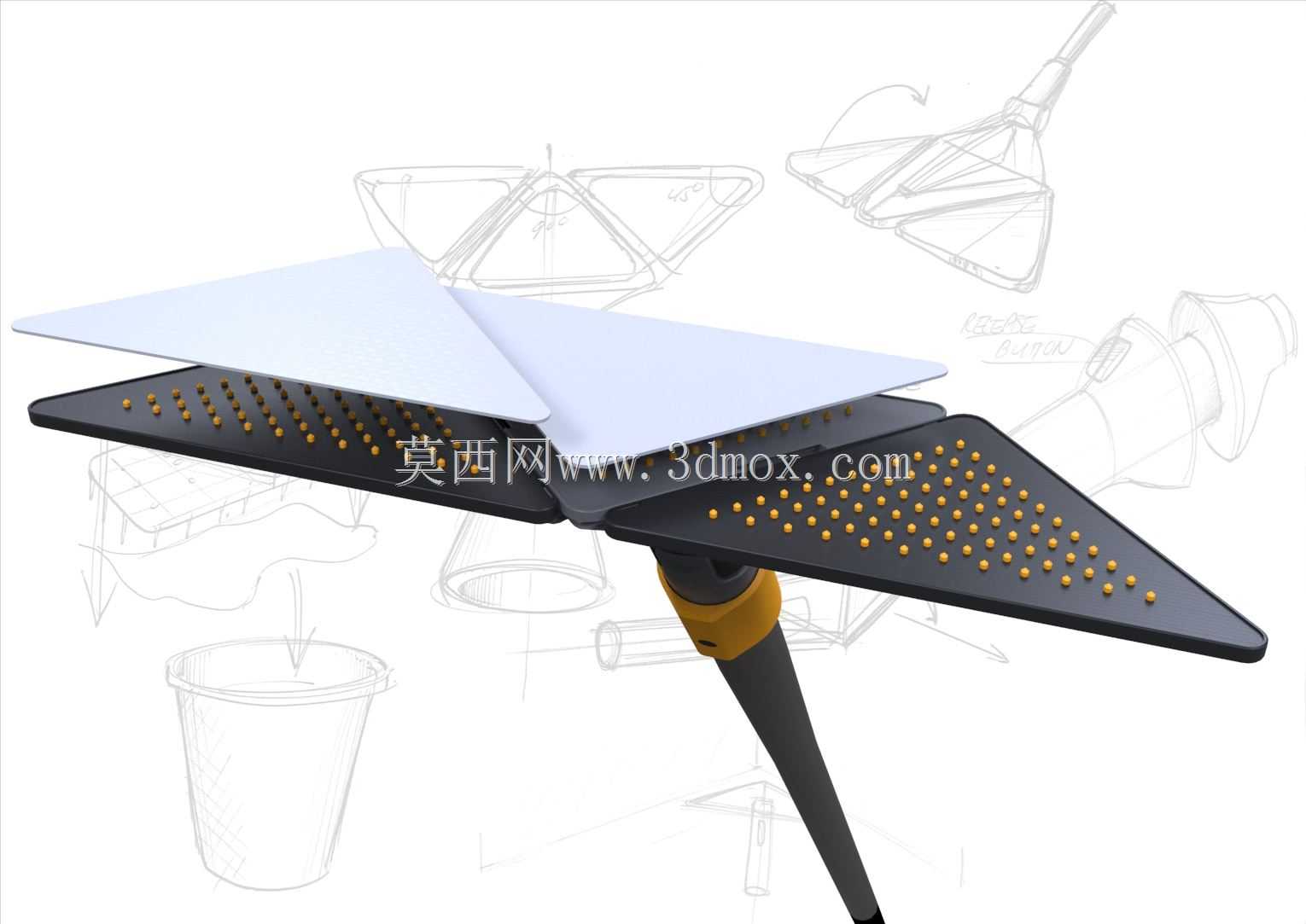

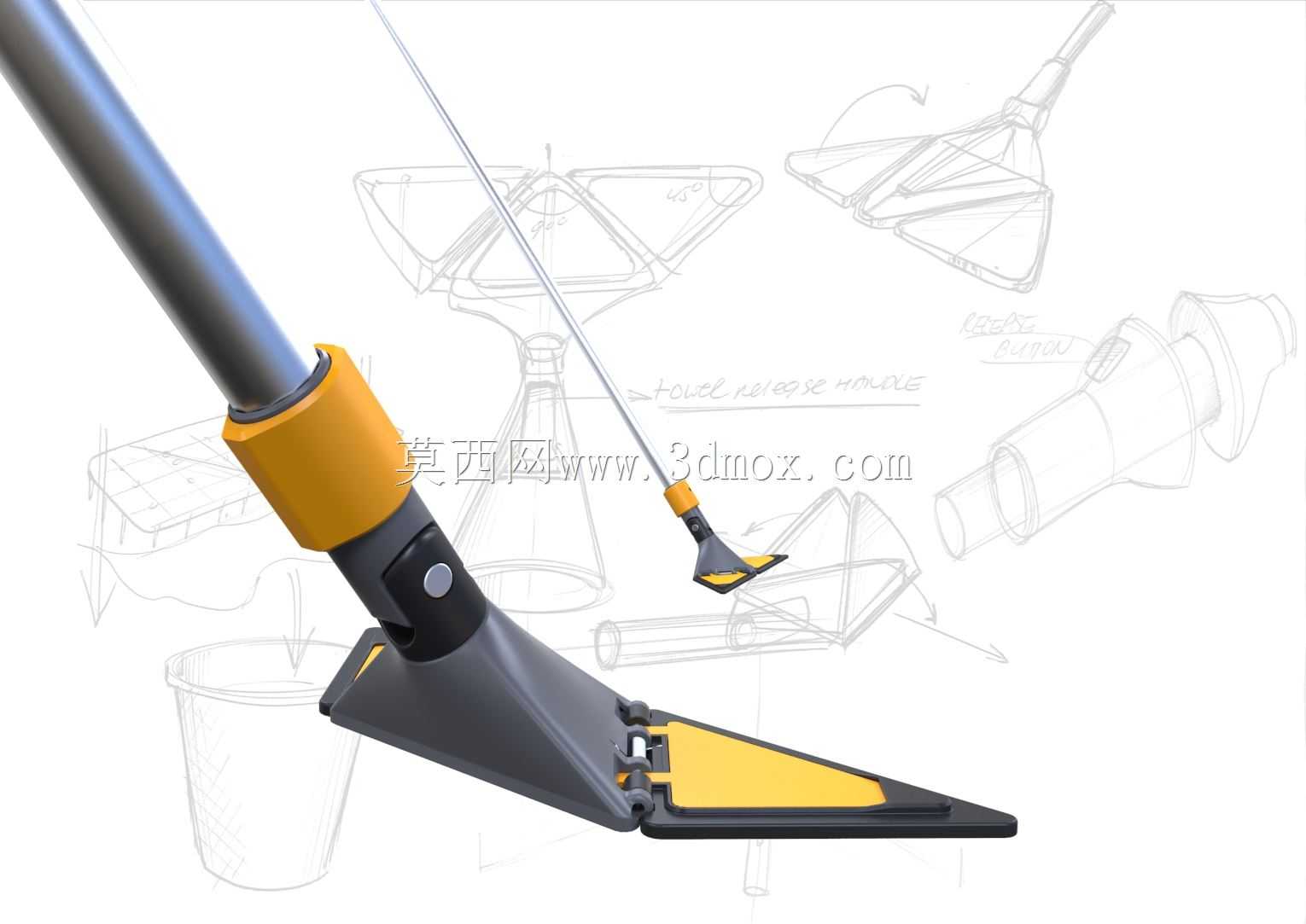

　　操作杆与擦盘基座的连接部位采用可转动铰接结构，可调整操作杆与擦盘的夹角，适配不同身高用户的操作习惯，同时在清洁家具底部、卫浴台盆下方等低矮空间时，可调整杆体角度让擦盘水平伸入低矮区域，无需大幅度弯腰作业。擦板底部设置有通用清洁垫安装位，可适配常见的粘贴式纤维清洁垫、刮水胶条等不同清洁配件，干擦可吸附浮尘毛发，湿擦可配合清洁剂清理顽固污渍，翻折状态下尖角位置的清洁垫可紧密贴合瓷砖缝隙、地漏周边等易积污位置，针对性清理顽固污垢。

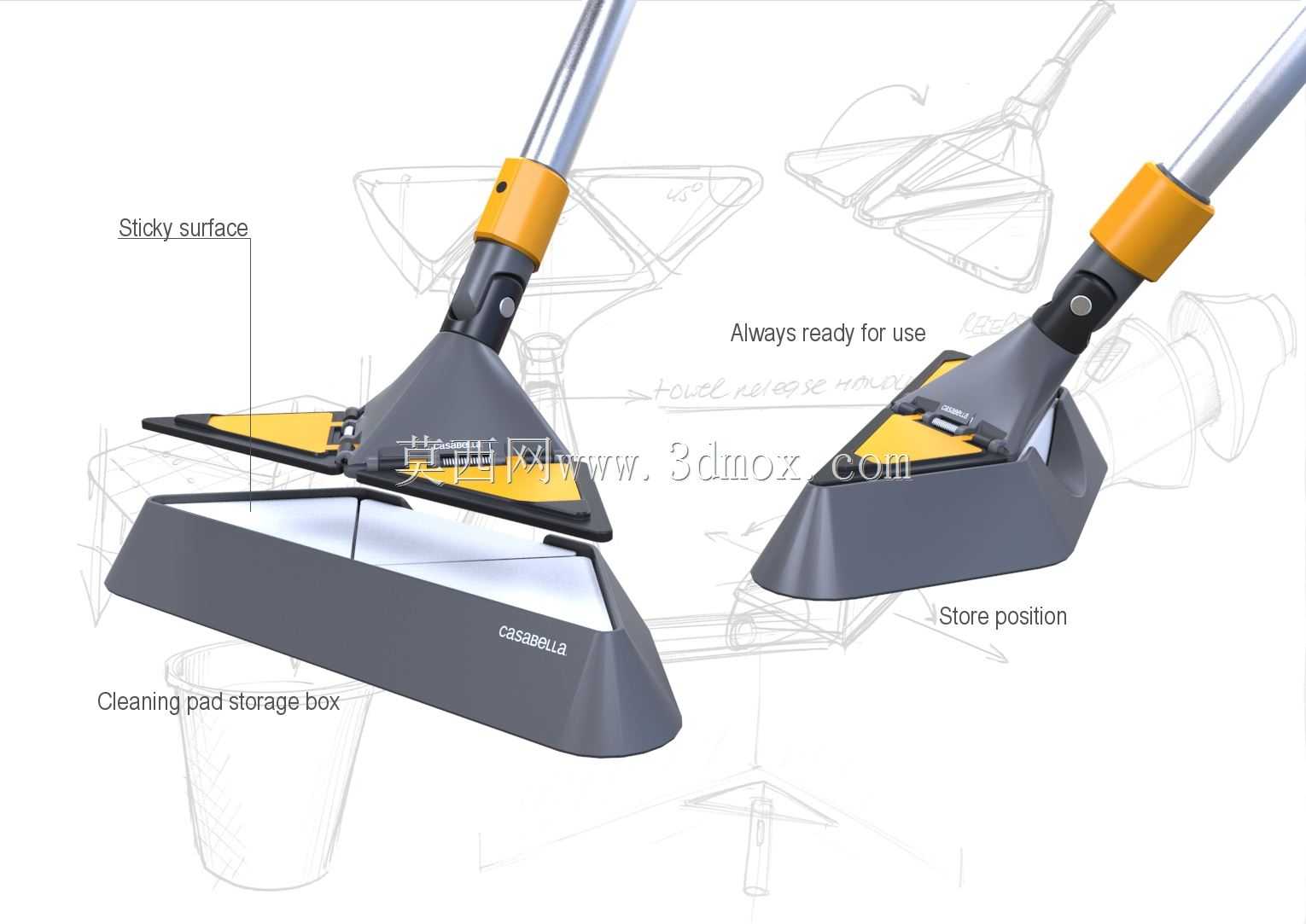

　　从安装边界与尺寸适配来看，展开状态下擦盘的最大外接圆直径适配常规家庭清洁的操作宽度，不会因为尺寸过大无法在卫浴间隔断门、马桶间隙等位置移动，翻折状态下擦盘的前端尖角宽度可伸入宽度15mm以上的缝隙，覆盖绝大多数家庭卫浴场景的死角位置。操作杆采用分段式连接结构，可根据使用需求调整长度，最长延伸状态下站立操作无需弯腰，最短收纳状态下可放入常规清洁工具储物柜，不会占用过多储物空间。铰接位置的弹簧选用耐腐蚀的不锈钢材质，适配浴室高湿度、多清洁剂接触的使用环境，避免长期使用后弹簧锈蚀导致的卡滞问题，所有塑料结构件均采用耐冲击的工程塑料制作，脚踩施力时不会出现结构开裂、变形等问题，铰接轴采用金属销轴穿插，提升转动部位的耐磨性能，延长整体使用寿命。

　　在实际使用场景中，该结构可在1垫模式与3垫模式间快速切换，1垫模式即仅中间三角板接触作业面，适合极窄缝隙、边角位置的精细清洁，3垫模式即三块三角板同时接触地面，适合大面区域的快速清洁，切换过程无需额外拆装配件，仅需脚踩施力即可完成，操作逻辑简单，无需复杂的学习成本。相较于传统固定尺寸的平板拖把，该三角变形结构无需更换多个清洁头即可覆盖从大面到死角的全场景清洁需求，减少家庭清洁工具的购置数量与储物空间占用，结构上没有复杂的电子元件，纯机械结构的可靠性更高，后期维护仅需更换磨损的清洁垫与失效弹簧即可，维护成本极低。
