内燃机配气系统气门组件三维结构

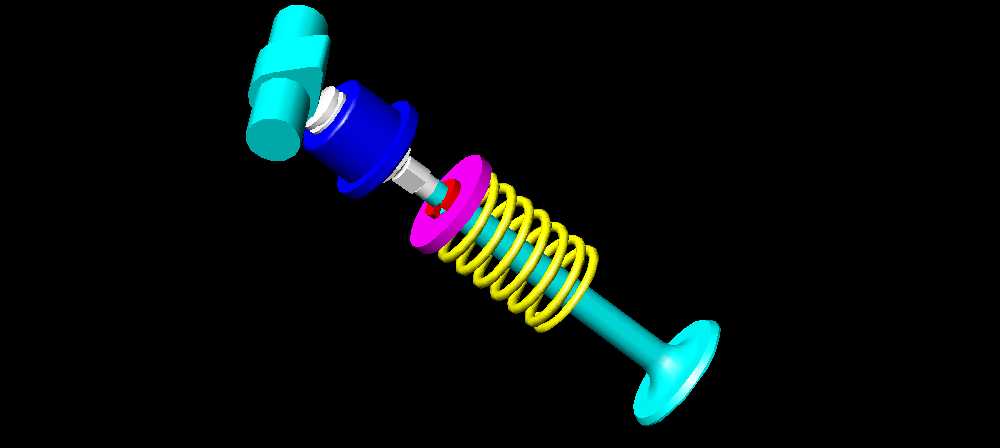

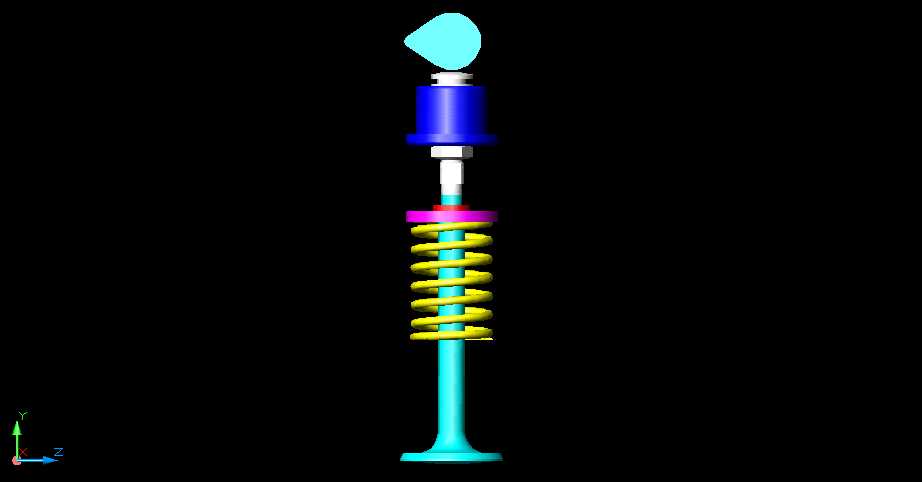

　　这套气门组件的三维结构还原，是面向内燃机配气系统设计、教学与结构验证场景搭建的，日常做四冲程汽油机、柴油机的配气相位匹配、气道流场仿真前置结构校核时，这类精准的组件模型能省去大量从二维图纸翻模的重复工作。很多刚接触动力总成设计的工程师容易忽略气门组件的安装边界约束，实际在气缸盖的布局里，气门杆的轴线必须和气门导管的内孔保持严格同轴，杆部和导管的配合间隙通常控制在0.05到0.12毫米区间，间隙过小会在热态下出现卡滞，间隙过大则会导致机油窜入燃烧室、气门偏磨漏气，建模时特意把杆部的圆柱度公差带做了可视化标注，方便后续做公差叠加分析时直接调用参数。

　　从功能逻辑上看，这套组件承担着内燃机进排气道定时开闭的核心作用，凸轮轴通过摇臂或者挺柱直接作用在气门杆顶端，克服螺旋弹簧的预紧力将气门推开，让新鲜充量进入气缸、燃烧后的废气排出；当凸轮的型线升程回落时，弹簧的回弹力会快速将气门拉回，压紧在气门座圈上保证燃烧室密封。建模时没有简化弹簧的有效圈数、支承圈数结构，两端的弹簧座、锁夹的配合锥面也做了全贴合还原，要知道锁夹和气门杆尾端的环槽、弹簧座锥面的配合是整个组件可靠性的关键，一旦锁夹脱出，高速运转的气门会直接掉人气缸造成活塞顶气门的严重故障，所以这部分的配合过盈量、锥面角度都按照实际工程要求做了结构匹配，两个半片锁夹的拼接间隙也预留了合理范围。

　　外形尺寸的设定参考了常见的1.6升排量自然吸气汽油机的进气门参数，气门头部的盘部直径设计为36毫米，气门杆直径8毫米，弹簧的中径22毫米，自由长度58毫米，安装后的预压缩量设定为18毫米，这样的参数匹配能保证发动机在每分钟6000转的工况下，弹簧不会出现共振、气门不会发生飞脱现象。安装边界上，气门导管的压入长度设定为42毫米，导管上端和气门弹簧下座的距离预留了12毫米的空间，避免弹簧压缩到极限行程时和导管发生运动干涉；气门头部的密封锥面采用行业通用的45度锥角，和座圈的接触带宽度控制在1.2到1.8毫米之间，这个宽度范围既能保证足够的密封比压，又能避免接触带过宽导致的积碳嵌留、散热不良问题。

　　很多人做这类组件建模时会把气门弹簧做成简单的等节距圆柱弹簧，实际上为了兼顾弹簧的刚度特性和抗共振能力，实际量产的气门弹簧多采用变节距设计，或者两端圈距加密的结构，这套模型里还原了弹簧两端的并圈支承结构，弹簧丝的直径设定为4毫米，材料对应的刚度参数也可以直接导入动力学仿真软件，做配气机构的运动学、动力学分析时，不需要再额外调整弹簧的力学参数。另外气门杆顶端的淬火硬化层区域也做了结构区分，因为顶端和摇臂或者挺柱接触的位置长期承受冲击载荷，表面硬度需要达到HRC50以上，建模时把这部分的长度设定为8毫米，和实际零件的热处理区域范围保持一致，方便后续做工艺分析时快速识别不同功能区域。

　　在整机装配的场景里，这套气门组件的布局还要考虑和燃烧室形状、活塞顶部避让坑的匹配，气门最大升程设定为9.5毫米，在活塞到达上止点时，气门头部和活塞顶面的最小间隙预留了1.2毫米，避免不同工况下因为零件热膨胀、机构弹性变形导致的运动干涉。做气道设计时，气门头部的背锥角度也会直接影响进排气的流通效率，模型里的背锥角设定为15度，这个角度下的气道流量系数能匹配高转速工况下的充量需求，不会因为背锥角度过大导致气流在气门背面产生分离涡，降低充气效率。
