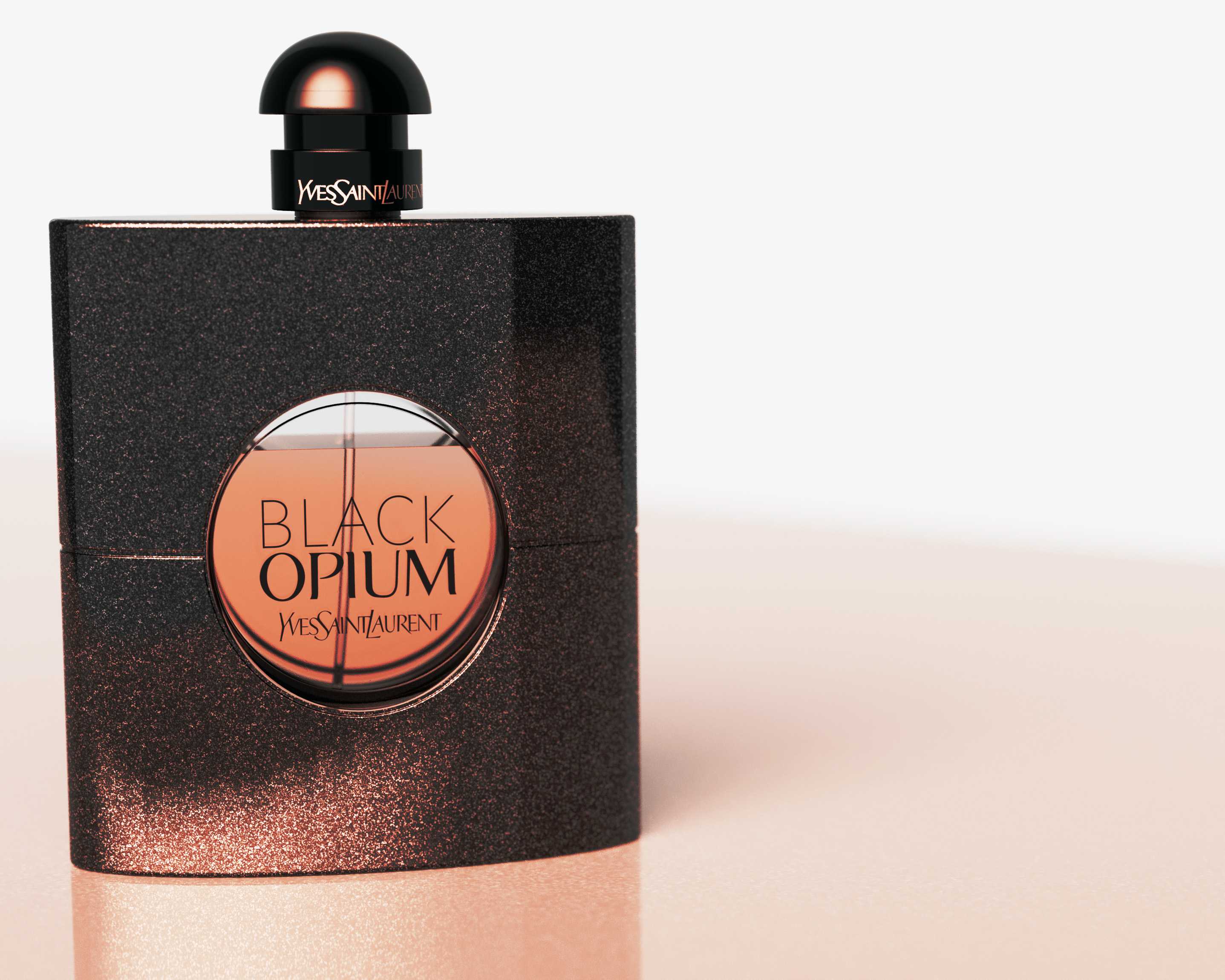

圣罗兰黑鸦片香水瓶外观结构三维建模

　　这款香水瓶的三维建模工作，最初是承接美妆品牌包装迭代项目时的逆向还原需求，在实际的美妆包装开发场景中，这类模型主要服务于包装结构验证、生产线适配调试、电商渲染素材输出三个核心方向，并非单纯的外观展示用途。拿到实物样件后首先做的是轮廓边界的测绘，瓶身整体采用近似方形的切角柱体结构，四个侧边做了小半径的圆弧过渡，避免直角棱边在注塑成型时出现应力集中导致的开裂问题，同时也能提升手持握持的贴合感，整体外轮廓的长宽尺寸控制在70mm左右，瓶身总高度不含瓶盖为90mm，加上瓶盖后的总高度为120mm，这个尺寸边界是参考主流女士手包内袋的常规容纳尺寸设定的，能够适配绝大多数日常携带场景，不会出现包内容纳不下的问题。

　　瓶身主体的壁厚设计遵循了玻璃吹制成型的工艺要求，整体均匀控制在3mm，局部标识区域因为要做内嵌式的铭牌结构，壁厚做了局部加厚到4.5mm，避免吹制过程中该区域出现料薄透底的缺陷，瓶身底部做了内凹2mm的底足结构，既能够保证放置时的稳定性，避免瓶底平面度不足导致的放置晃动问题，也能在底部预留出喷印生产批号的平整区域，不会因为接触桌面导致喷印标识磨损。瓶盖部分采用的是双层嵌套结构，外层是做了磨砂金属质感的ABS注塑件，内层是PP材质的内塞，和瓶口的配合过盈量控制在0.3mm，既能够保证密封性能防止香水挥发，又不会出现插拔过紧导致用户开启困难的问题，瓶盖顶部做了半球形的弧面过渡，和瓶身的方形轮廓形成视觉上的方圆对比，提升整体造型的辨识度。

　　瓶身正面的圆形铭牌区域是整个建模的细节重点，这个区域做了下沉1.2mm的圆形凹槽，凹槽边缘做了0.5mm的倒角处理，避免铭牌粘贴时出现边缘割手或者翘边的问题，凹槽的直径控制在35mm，刚好能够容纳品牌标识的金属铭牌，铭牌表面的字体凸起高度为0.2mm，既能够保证触摸时的质感，又不会因为凸起过高导致生产过程中出现掉漆或者磨损的问题。建模过程中特意还原了瓶身表面的闪粉质感对应的微观纹理结构，不是单纯的材质贴图处理，而是在瓶身外表面做了深度0.05mm的细密凹凸纹理，模拟实际产品的磨砂闪粉效果，这样在做结构验证或者渲染输出时，能够更真实地还原实物的光影反射效果，避免贴图带来的虚假感。在生产线适配的维度上，

　　建模时特意校核了瓶身的夹持位置尺寸，瓶身中部距离底部40mm到70mm的区域做了无凸起的平整环带，这个区域是生产线灌装、旋盖工序的夹持位，平整度公差控制在0.1mm以内，能够适配现有通用化妆品灌装线的夹持夹具，不需要单独定制工装，能够大幅降低品牌方的生产线改造成本。瓶口部分采用的是标准的15mm口径香水喷头配合结构，建模时还原了瓶口的卡扣卡槽结构，和通用喷头的配合间隙控制在0.1mm，能够直接适配市面上成熟的香水喷头供应链，不需要单独开模生产喷头部件，进一步压缩包装的开发周期和成本。从结构设计的逻辑来看，整个瓶身没有出现倒扣或者极端壁厚的结构，完全适配玻璃吹制和注塑成型的工艺要求，不需要做特殊的模具结构，能够有效降低模具开发的成本和生产过程中的不良率。在实际的项目应用中，这个模型除了用于前期的结构验证和模具开模参考之外，还可以直接导入渲染软件生成电商详情页的产品展示图，也可以用于AR试香功能的三维素材，用户在手机端就可以360度查看香水瓶的外观细节，提升线上选购的体验。建模过程中对所有的配合面都做了公差校核，比如瓶盖和瓶口的配合、铭牌和凹槽的配合、喷头和瓶口的配合，都预留了合理的装配间隙，不会出现实际生产装配时的干涉问题，同时也对所有的棱边都做了最小0.2mm的倒角处理，避免玻璃制品出现锐边割手的安全隐患，符合化妆品包装的安全规范要求。
