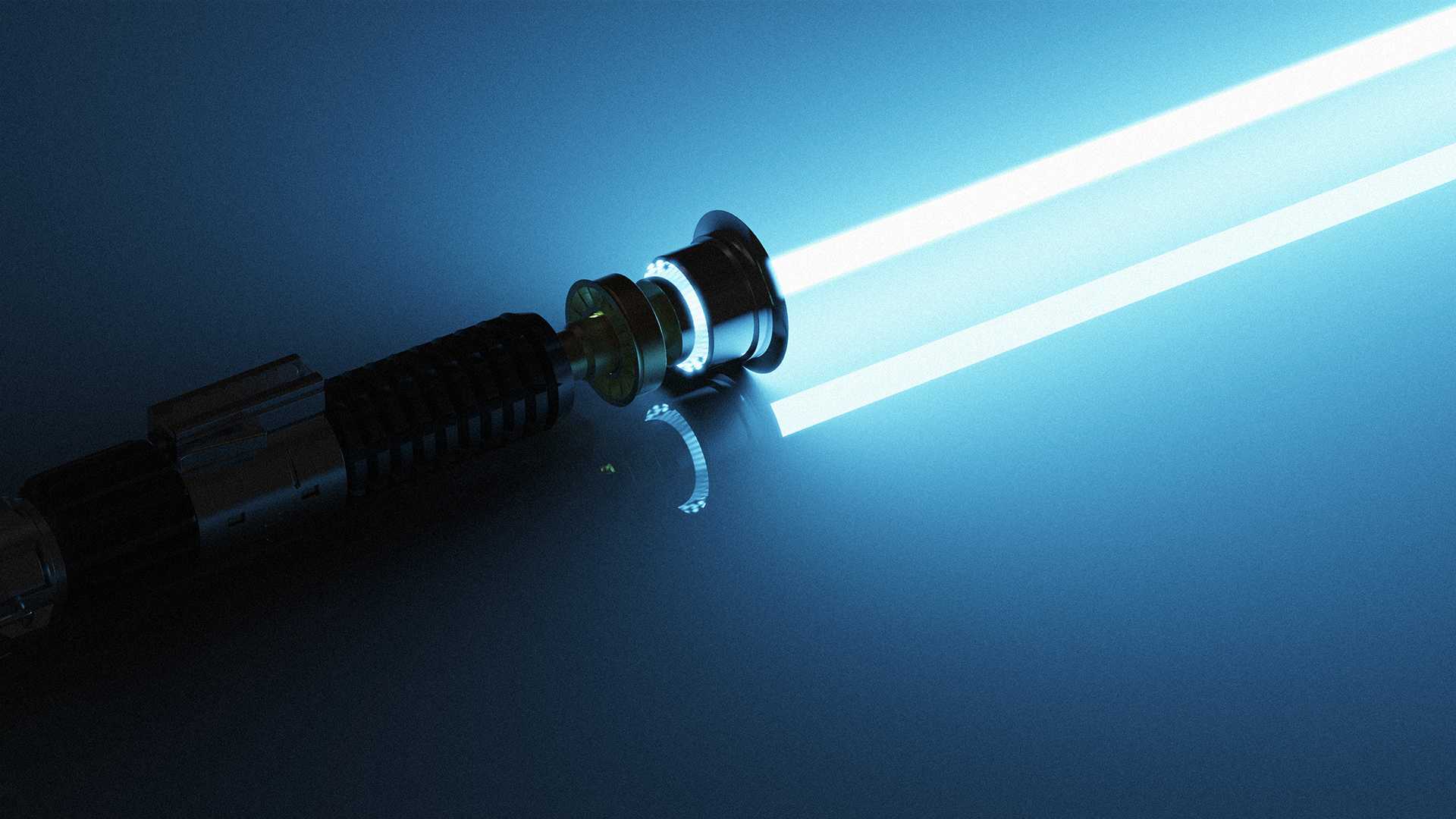

欧比旺克诺比光剑道具三维结构设计

　　本次设计的光剑道具结构，核心面向影视实景拍摄、线下主题展陈、科幻爱好者收藏三类核心应用场景，在结构设计阶段优先兼顾手持握持的人机工程合理性、外观还原度与长期使用的结构耐用性，没有采用纯装饰性的一体化外观设计，而是拆分出多个可独立装配的功能模块，适配不同场景下的使用需求。

　　从实际使用需求出发，手持握持段的外径控制在32mm，整剑未伸展发光段的总长度控制在280mm，这个尺寸区间经过多轮握持姿态验证，适配成年人群手掌宽度在80-100mm区间的握持习惯，长时间持握拍摄不会产生明显的硌手、滑脱问题，握持段表面设计有间隔2mm的环状防滑纹理，纹理深度0.8mm，既还原原作道具的外观细节，也能在佩戴影视拍摄专用手套时提供足够的握持摩擦力，避免动作戏拍摄过程中道具滑脱。

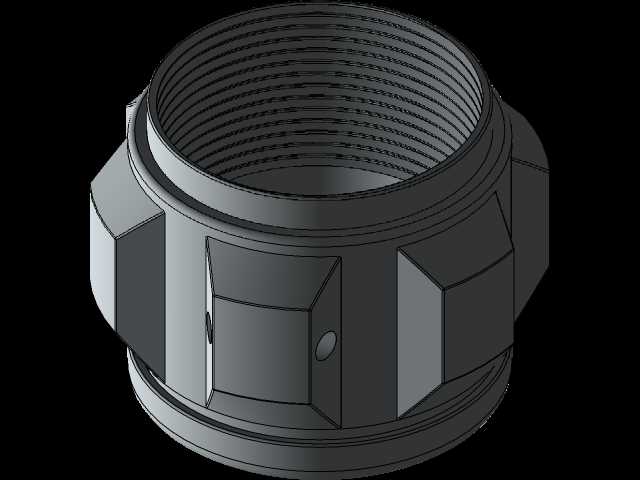

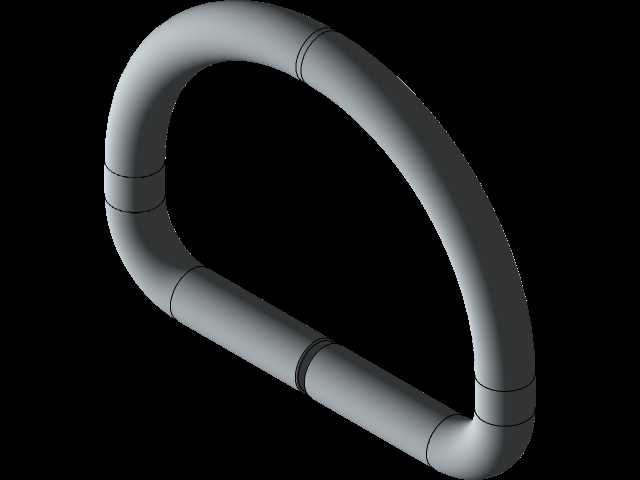

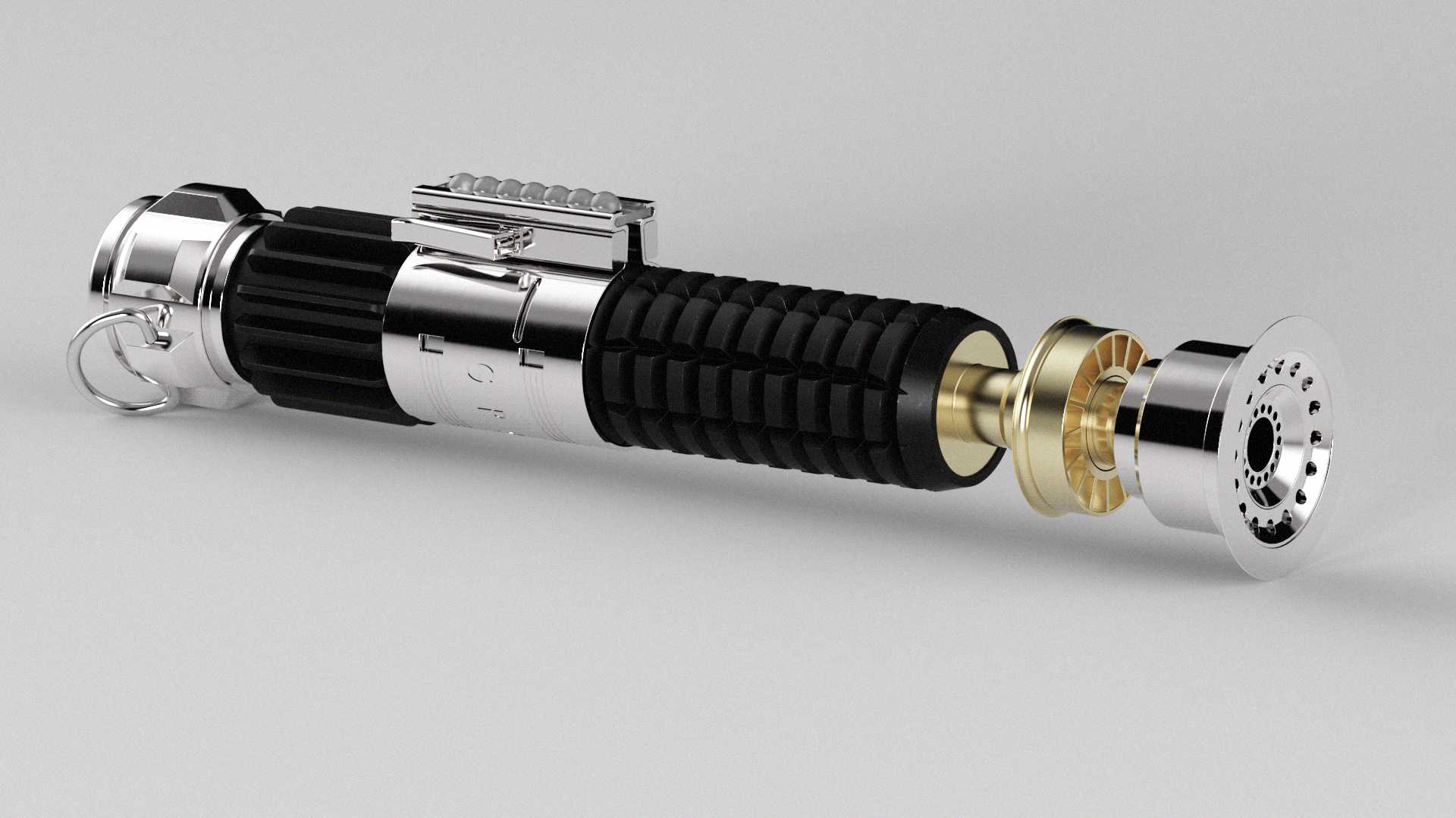

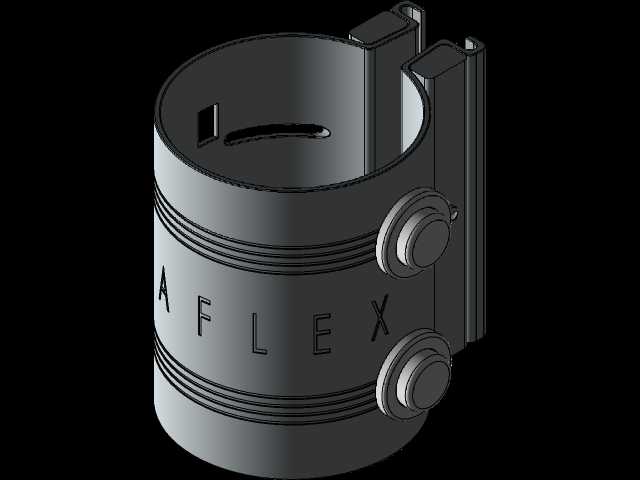

　　结构拆分逻辑上，整剑分为尾盖、握持主体、能量调节环、剑刃发射基座四个核心装配段，各段之间采用M24×1.5的细牙螺纹连接，螺纹配合长度控制在8mm，既保证装配后的同轴度误差不超过0.1mm，也能在需要检修内部发光组件时快速徒手拆解，不需要额外专用工具。尾盖部分设计有隐藏式挂绳孔，孔径3mm，可搭配腕带使用，适配高强度动作拍摄时的防脱需求，尾盖内部预留12mm直径的电池仓空间，可容纳单节18650规格供电元件，仓盖采用旋转卡扣结构，配合硅橡胶密封圈实现IP54级的防尘防泼溅能力，适配外景拍摄时的复杂环境使用。

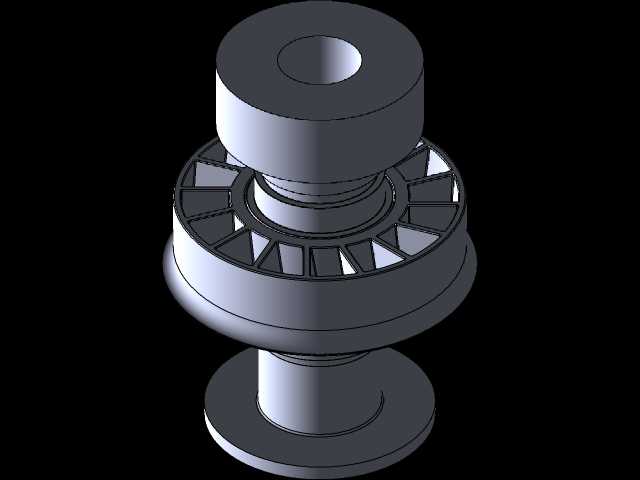

　　能量调节环部分是外观还原的核心细节，环体设计有12个等距分布的梯形凸起标识，单个凸起宽度3mm，突出环体表面1.2mm，环体与主体之间预留0.2mm的转动间隙，可实现30度档位的段落式转动，转动阻尼通过内置的波珠螺丝实现，单段转动阻尼控制在0.3N·m，转动时的段落反馈清晰，既可以作为装饰性交互结构，也可以在内部加装触发元件实现发光亮度调节的功能拓展。

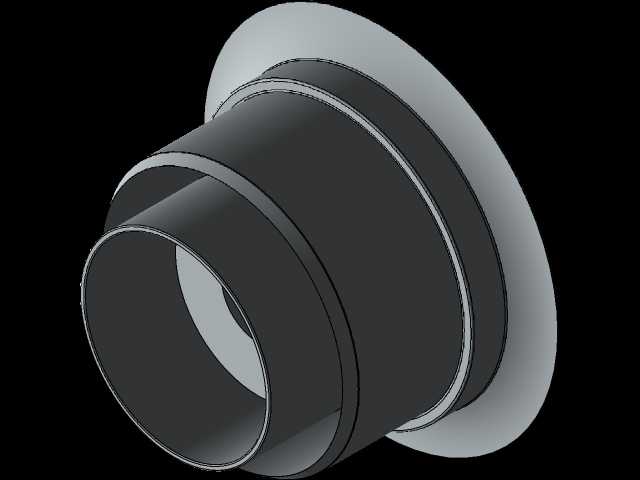

　　剑刃发射基座部分是结构强度的核心区域，采用壁厚3mm的圆筒式结构，基座前端设计有内径25mm的剑刃安装孔，孔深15mm，配合两个对称分布的M3紧定螺丝实现剑刃的固定，安装孔的同轴度相对于整剑主体轴线的跳动量控制在0.05mm以内，避免安装长尺寸剑刃后出现明显的偏摆问题。基座外侧的装饰凸缘宽度4mm，凸缘表面做0.5mm的圆角过渡，避免持握调整时划伤手部，凸缘与能量调节环之间预留1mm的装配间隙，避免转动调节环时出现摩擦卡顿。

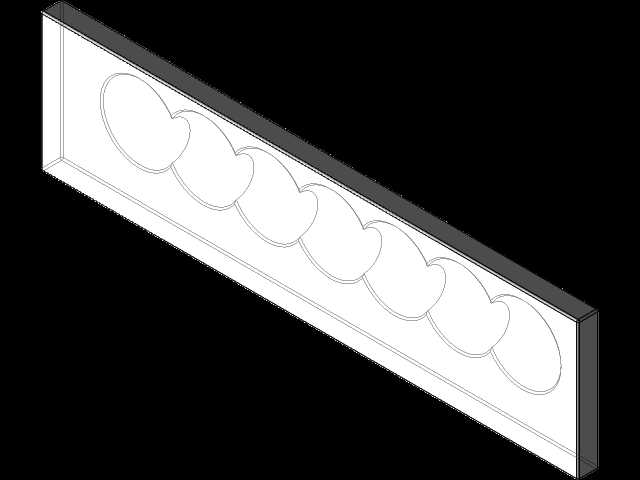

　　在安装边界设计上，整剑所有外露结构件均做R0.3以上的圆角处理，不存在尖锐的棱角结构，符合影视道具的安全使用要求，所有装配螺纹均采用标准公制规格，零部件损坏后可快速替换标准五金件，不需要定制特殊规格的紧固件。内部走线空间沿主体轴线居中布置，走线槽宽度6mm，可容纳3根直径1.5mm的导线，满足供电、发光控制的线路布设需求，走线槽边缘做倒圆角处理，避免组装时划伤线材绝缘层。

　　针对展陈场景的使用需求，握持主体底部设计有标准1/4英寸的螺孔，可直接固定在通用相机三脚架、展陈支架上，不需要额外设计定制转接件，螺孔深度8mm，可保证整剑安装在支架上后，即使加装1米长度的发光剑刃也不会出现倾斜、松脱问题。针对收藏类场景的使用需求，所有外观面的配合间隙控制在0.1mm以内，合模线位置设计在结构拼接的隐蔽处，组装后没有明显的外露拼接痕迹，外观质感更接近原作道具的金属质感。

　　结构强度校核阶段，针对握持段、剑刃基座两个受力核心区域，采用ABS工程塑料作为基础制作材料时，握持段可承受50N的径向握持力不发生塑性变形，剑刃基座可承受10N的端部侧向力不出现断裂，完全满足日常拍摄、展陈、把玩的强度需求，如果采用铝合金材质进行机加工制作，结构强度可提升3倍以上，适配更高强度的特技拍摄使用需求。
