胶囊式家用小型意式咖啡机结构设计

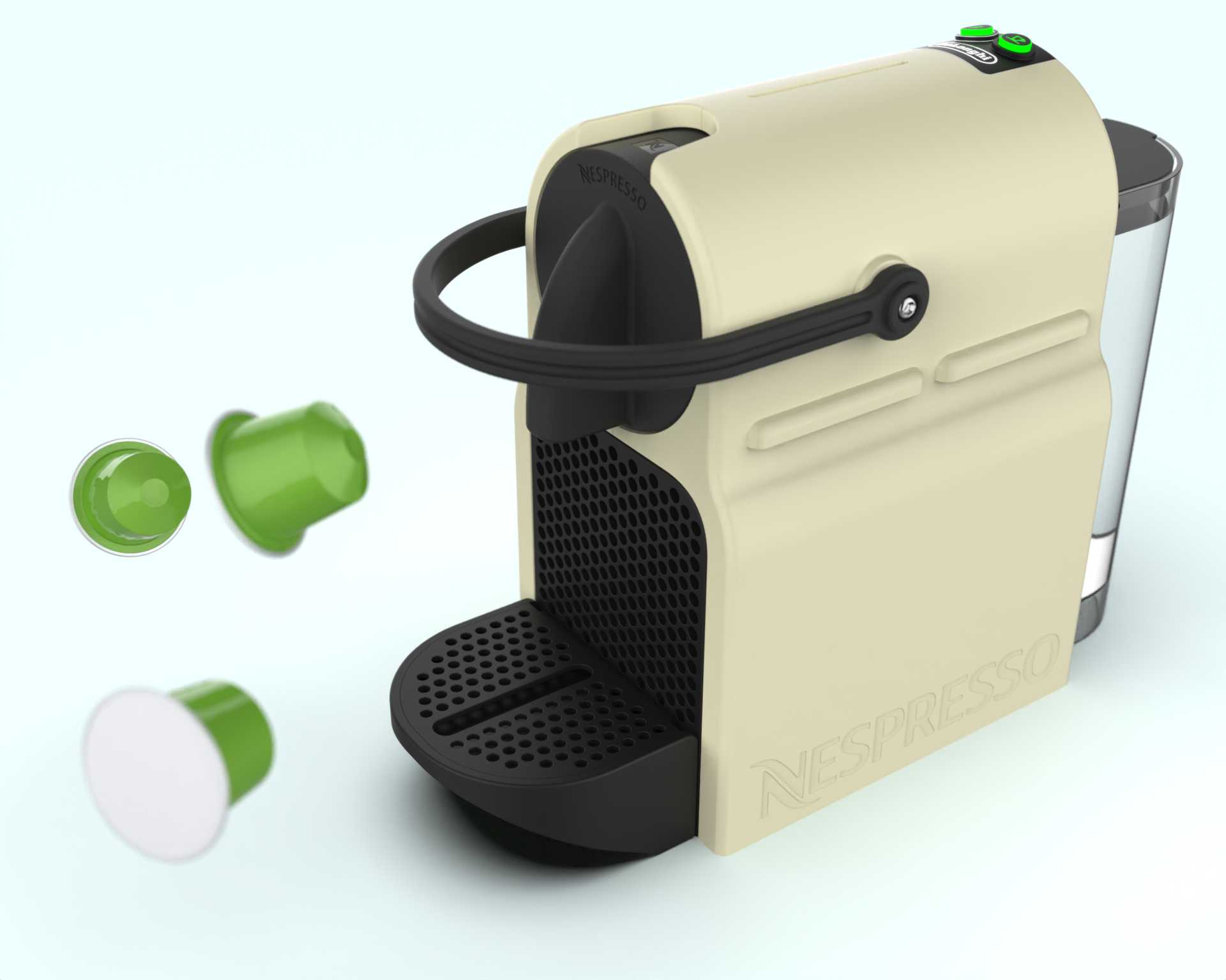

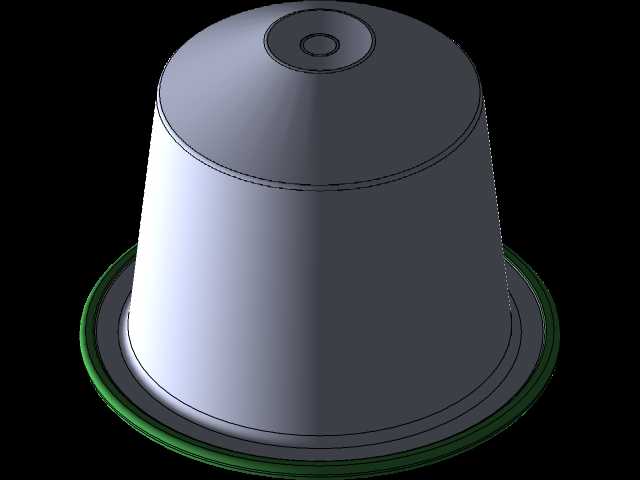

　　这款胶囊咖啡机的结构设计，首先围绕家用场景的安装边界做了核心约束，整机横向占位控制在120mm区间，纵向深度不超320mm，竖向高度控制在230mm以内，适配常规家用厨房台面、餐边柜的预留空间，无需额外改造安装位，放置时仅需预留后侧15mm的散热间隙、前侧200mm的杯具放置操作空间即可正常使用，不会出现与周边厨电、柜体干涉的问题。从实际用途出发，这款设备定位家用单杯意式浓缩萃取，适配标准规格的Nespresso胶囊，无需用户手动研磨、压粉，单杯萃取流程控制在25秒左右，单次出液量可在25ml到110ml区间调节，满足单人日常饮用、小范围待客的使用需求，相比商用大型咖啡机，省去了复杂的豆仓调整、磨盘校准步骤，操作门槛更低。

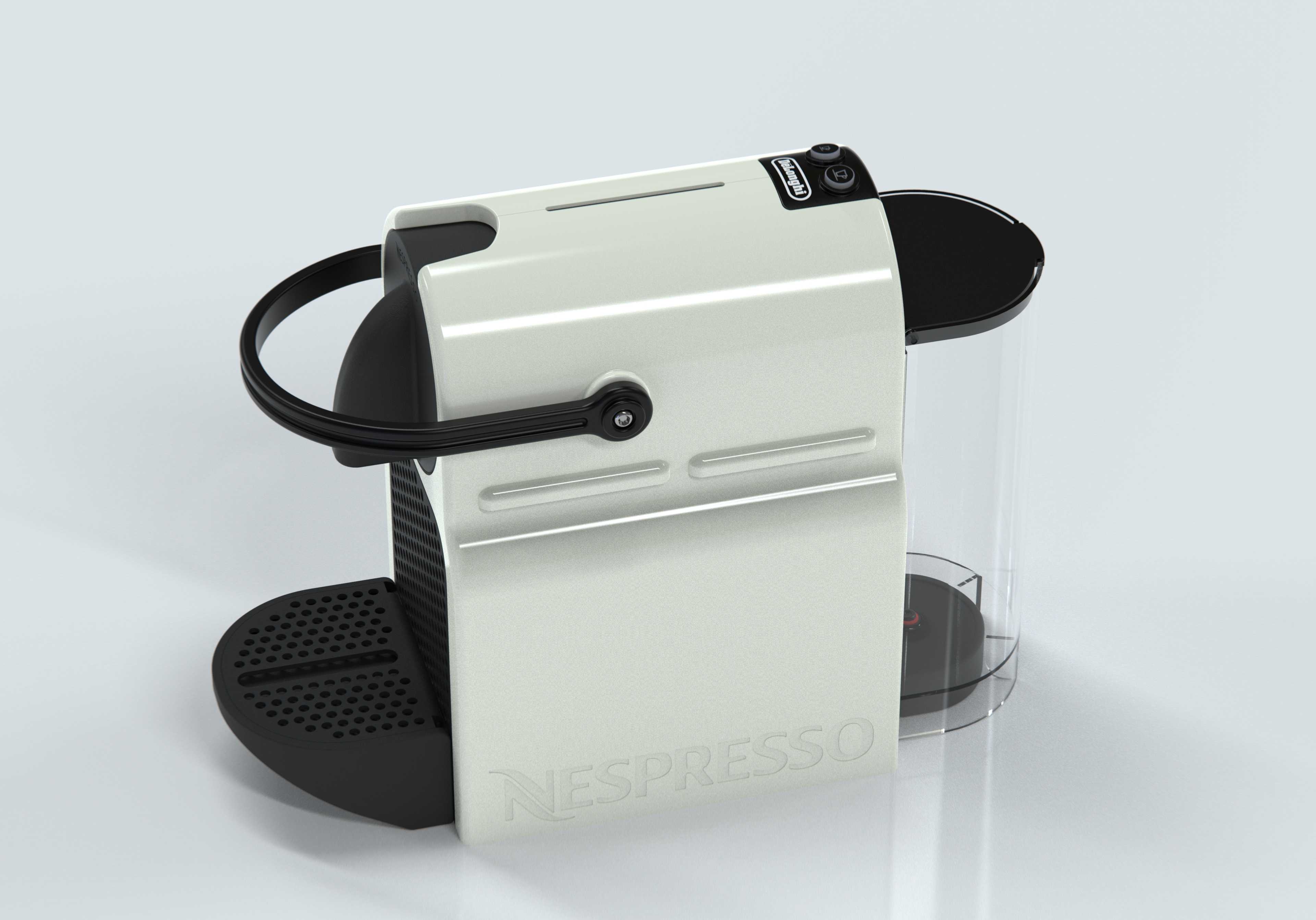

　　功能特性层面，整机做了模块化的结构拆分，顶部为胶囊投放仓，采用翻盖式密封结构，闭合时通过硅胶圈实现仓体密封，保证萃取时的水压稳定在9bar标准萃取压力，不会出现漏压、喷溅问题；前侧集成可拆卸式滴漏托盘，托盘表面做密集沥水孔设计，托盘深度30mm，可承接意外洒出的咖啡液，同时支持整体拆卸清洗，适配高度从60mm的小容量浓缩杯到130mm的大容量马克杯，抽出托盘上层隔板即可放置高杯；后侧集成可拆卸式透明水箱，水箱容量0.8L，可满足4到6杯的连续萃取需求，水箱与机身通过快插式水阀连接，拆卸加水时不会出现残液滴漏；机身侧部做了内嵌式蒸汽棒收纳结构，蒸汽棒可拉出120度旋转，支持手动打奶泡，满足拿铁、卡布奇诺等花式咖啡的制作需求，

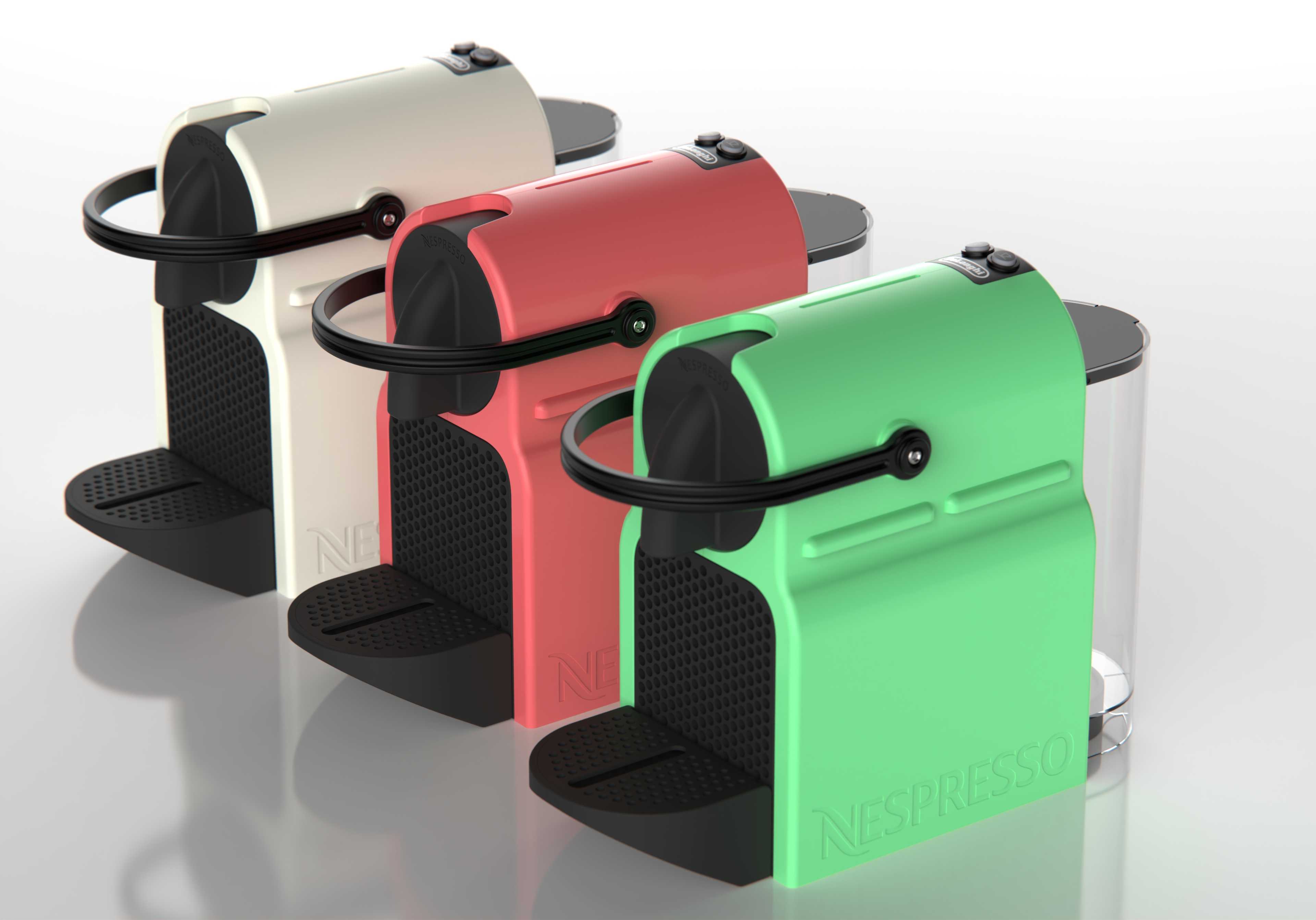

　　闲置时可卡入机身侧部的固定槽，不会额外占用外部空间。设计思路上，整机外壳采用ABS+PC混合材质注塑成型，外壳壁厚控制在2.5mm，既保证结构强度，避免日常磕碰出现外壳凹陷开裂，又能控制整机重量在2.3kg以内，方便用户挪动位置；内部水路采用食品级PP硬管搭配硅胶密封接头，所有涉水部件都做了圆角过渡，避免水路残留积液滋生细菌；加热模块采用即热式铸铝加热体，相比传统锅炉式结构，预热时间缩短至15秒，同时减少反复加热带来的能耗浪费，加热体与水路之间做了隔热层包裹，避免外壳局部温度过高造成烫伤风险；机身底部设置四个防滑硅胶脚垫，脚垫高度5mm，既可以保证机身放置时的稳定性，萃取过程中不会因为水泵振动出现移位，又能垫高机身保证底部空气流通，

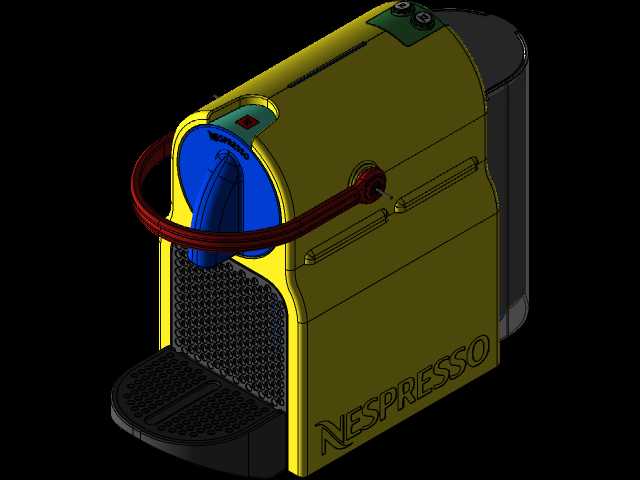

　　辅助内部电路散热。从结构建模的角度看，这款设备的装配逻辑采用分层堆叠设计，最底层为水泵、加热体、控制电路板的安装层，通过螺丝固定在机身底壳的定位柱上，所有线束都沿机身内侧的走线槽排布，通过线卡固定，避免线束与加热体、运动部件接触造成磨损；中间层为水路、胶囊萃取仓的安装层，萃取仓采用翻转式卡扣结构，胶囊投放后闭合仓盖即可自动刺破胶囊上下封膜，萃取完成后打开仓盖，废弃胶囊会自动落入下方的废弃胶囊收纳盒，收纳盒可容纳8到10颗废弃胶囊，无需每次萃取后手动清理；外壳部分采用前后壳卡扣加螺丝的固定方式，所有外观面都做了哑光磨砂处理，减少日常使用的指纹残留，外观线条采用大圆角过渡，没有尖锐棱角，避免家用场景下磕碰受伤。在实际选型参考中，这款设备的结构设计可以作为小型家用饮品设备的参考范本，其空间利用率、模块化拆分逻辑、安全防护结构都具备较高的参考价值，尤其是在小尺寸厨电的内部元件排布上，通过分层堆叠、内嵌收纳的方式，在有限的外形尺寸内集成了萃取、打奶、储水、废胶囊收集的全功能，没有因为压缩体积牺牲核心使用体验，同时所有易脏污部件都采用快拆结构，无需工具即可完成拆卸清洗，符合家用设备的日常维护需求。
