可调臂式模组化LED道路照明灯具结构

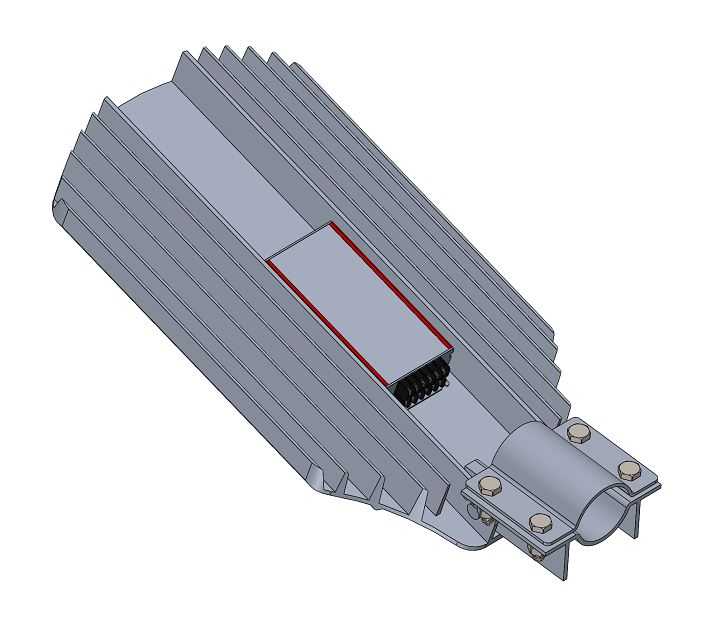

　　这款道路照明灯具的结构设计，核心围绕户外市政道路、工业园区支路、厂区内部通道的实际照明需求展开，区别于传统一体式压铸路灯的结构逻辑，采用挤压成型的铝制外壳作为主体承载结构，挤压工艺的选用首先是为了匹配长条形光源排布的散热需求——沿壳体长度方向延伸的散热筋与壳体一体挤出成型，无需后续焊接或拼接散热结构，既减少了装配工序，也避免了拼接位置的热阻问题，能将三组LED光源模组工作时产生的热量快速传导至整个壳体表面，通过自然对流完成散热，适配户外长期连续工作的温升要求。

　　从安装边界来看，壳体尾端预留的可调式连接臂结构，是这款设计区别于常规固定角度路灯的核心特征，连接臂通过螺栓锁紧结构与灯杆安装座配合，现场安装时可根据道路宽度、灯杆高度、仰角需求在一定范围内调整灯具投射角度，无需额外定制转接件，适配6米至12米常规市政灯杆的安装接口，安装座的螺栓孔位按照通用路灯安装标准预留，可直接替换同规格的传统高压钠灯灯具，无需对现有灯杆结构做改造，降低道路照明升级的施工成本。

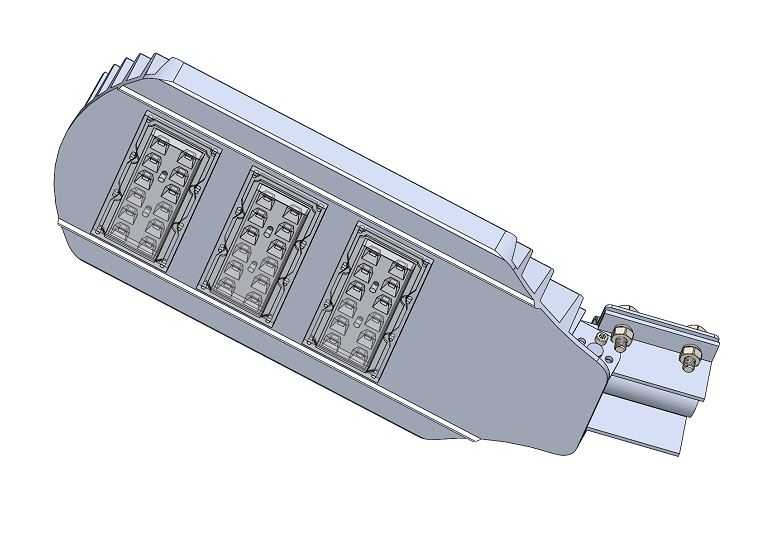

　　光源部分采用三组独立的模块化光源透镜组件，每组透镜对应独立的光源基板，卡接在壳体内部的预设卡槽内，透镜与壳体之间预留密封胶条的安装槽位，可满足户外IP65以上的防护等级要求，避免雨天积水、扬尘进入壳体内部影响电路与光源寿命。挤压外壳的截面形状经过优化，上表面的弧形结构既可以减少户外积灰、积水的留存，也能降低风阻，在沿海多风、北方多暴雪的区域使用时，可减少灯具承受的风载荷与积雪载荷，提升长期使用的结构可靠性。

　　设计过程中优先考虑了后期维护的便捷性，壳体两端的端盖采用可拆卸式结构，光源模组、驱动电源均采用插拔式连接，后期现场维护时无需整体拆卸灯具，仅需打开端盖即可更换故障的光源模组或驱动部件，降低高空作业的维护难度与时长。壳体内部预留了驱动电源的安装腔体，腔体与光源腔之间通过隔热筋分隔，避免光源工作时的高温传导至电源部件，延长电解电容等电源元器件的使用寿命。

　　从结构强度角度考量，挤压铝壳体的壁厚经过校核，在满足散热需求的前提下，兼顾了整体抗冲击性能，可抵御户外常见的飞石撞击、极端天气下的外力冲击，连接臂与壳体的连接位置设置了加强筋结构，避免长期风振导致的连接位置疲劳断裂。透镜的配光角度按照道路照明的均匀度要求设计，三组透镜的配光叠加后可覆盖多车道的照明范围，减少路面斑马纹效应，提升行车安全性。
