ISO216标准系列工程制图空图纸模板

　　在机械结构设计、加工出图、激光切割下料等日常工程场景里，标准幅面的空图纸是所有设计输出的基础载体，这套遵循ISO216规范的空图纸集合，覆盖了从A0到A8的全系列常规公制幅面，同时包含Letter、Legal两类常用英制幅面，能适配不同出图规范、不同加工场景的使用需求。做过车间工艺的从业者都清楚，不同的加工环节对图纸幅面的要求差异极大：大型焊接件的总装图往往需要A0、A1幅面才能完整排布尺寸链、技术要求与明细栏，不会因为幅面局促导致标注拥挤、识图困难；常规的零部件加工图多用A2、A3幅面，刚好能在车间工位的看板上完整展示，工人不用反复折叠图纸就能看清所有加工要求；而工序卡、工装简图这类小体量的技术文件，

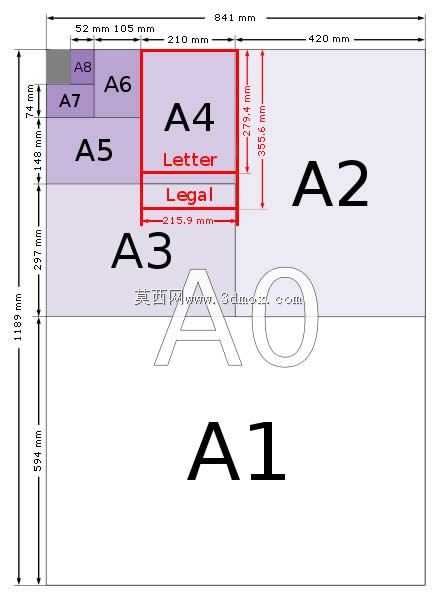

　　用A4到A8的小幅面就能满足需求，打印携带都更便捷。这套图纸模板在设计时严格遵循ISO216的幅面尺寸公差要求，每一档幅面的长宽比严格保持√2的比例，相邻幅面之间的尺寸衔接完全符合对折缩放的规范，不管是打印缩放还是蓝图晒制，都不会出现幅面错位、边框偏移的问题。针对激光切割加工的场景，这套模板做了矢量边界的适配处理，所有幅面的外框线、图框预留边都采用闭合矢量路径，导出后可以直接导入激光切割控制系统，用来切割不同规格的纸质样板、亚克力定位样板或者工艺看板底板，不用再重新描边校准尺寸，能省去不少前期准备的时间。从实际使用的安装边界来看，最大的A0幅面尺寸为841mm×1189mm，刚好匹配常规大幅面绘图仪的最大打印幅宽，

　　不会出现超宽无法打印的问题；最小的A8幅面尺寸为52mm×74mm，刚好适配小型标识牌、工序流转卡的常规尺寸，不用额外裁切调整。不同幅面的图框预留边也按照工程制图的通用规范做了预设，装订侧预留了足够的装订位，非装订侧的边距也符合晒图、折叠归档的要求，设计人员拿到模板后可以直接填入视图、标注与技术要求，不用再反复调整图框边距、核对幅面尺寸。在日常的三维设计转二维出图流程里，这套模板可以直接嵌入到工程图模板库中，新建工程图时直接选择对应幅面就能自动加载匹配的图框、标题栏位置，不用每次新建文件都重新设置幅面参数，能大幅提升出图效率，避免因为手动设置幅面导致的尺寸错误。尤其是在多部门协同的设计项目里，

　　统一使用这套符合ISO216标准的空图纸模板，能保证所有输出的图纸幅面规范统一，归档时不用再逐一调整图纸尺寸，车间加工时也不会因为幅面不规范导致的打印错漏、识图偏差。另外针对需要将图纸转换为矢量格式用于激光切割的场景，这套模板的所有线条都采用分层设计，外框切割线、内框参考线、标题栏定位线分别放在不同的图层里，导入切割软件后可以直接识别切割路径与参考线，不用再手动区分线条属性，对于小批量定制加工的场景来说，能减少很多重复的预处理工作。不管是做常规的机械加工出图、工装设计绘图，还是做激光切割的工艺样板制作、车间看板制作，这套全幅面的标准空图纸模板都能覆盖绝大多数的使用场景，严格的尺寸控制也能避免因为幅面不标准导致的各类后续问题，是结构设计、工艺编制岗位很实用的基础绘图工具。
