低敏胶带配套台式切割分配座结构设计

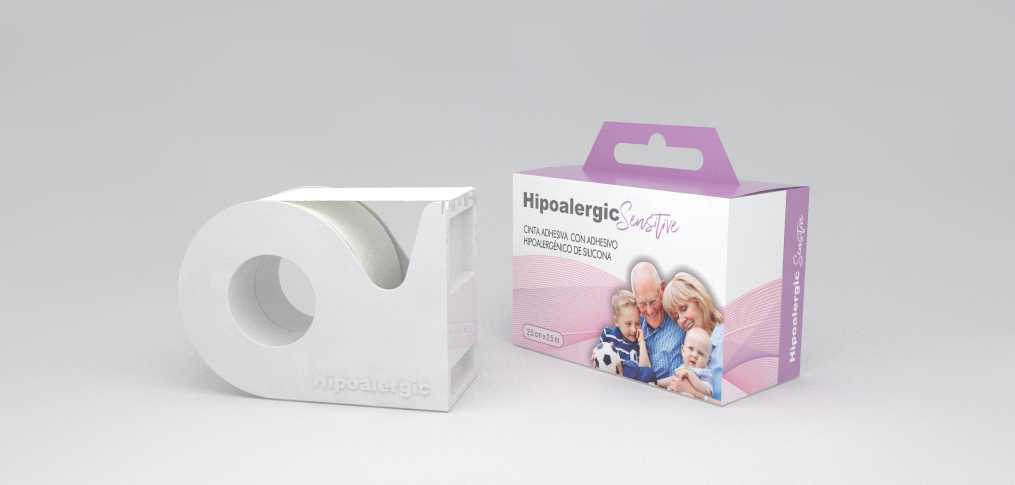

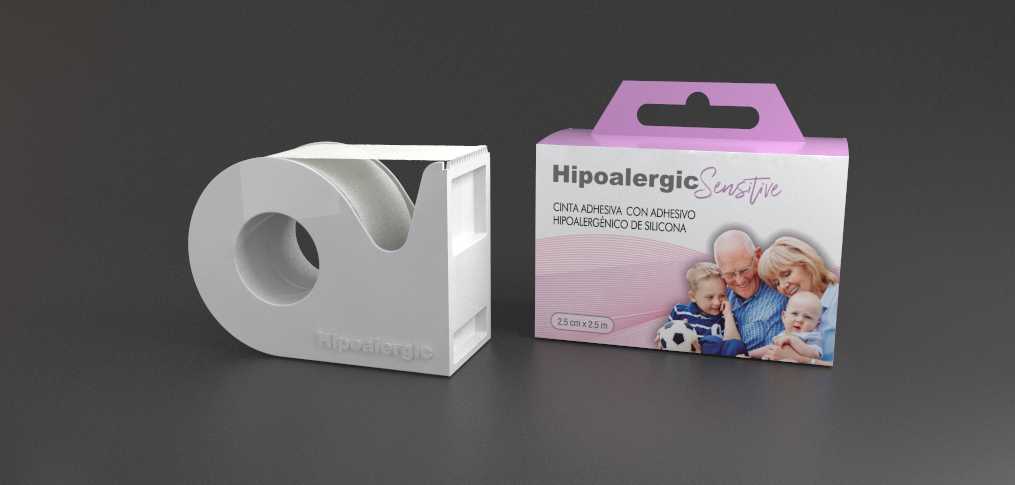

　　这款台式胶带分配座的设计，最初是针对低敏医用胶带的日常取用场景做的定向优化，区别于常规办公用小型胶带座，它的整体结构做了承载能力与操作便捷性的双重适配，既可以放置在社区诊所的护理操作台、家庭药箱旁的桌面，也能适配小型商超的礼品包装工位、办公前台的打包区域，覆盖需要单手快速取用胶带的各类高频操作场景。从实际使用逻辑出发，设计时首先考虑的是单手操作的可行性：整体采用一体化注塑成型的壳体结构，左侧的大直径环形卷仓做了开放式的侧入装配设计，不需要额外拆卸卡扣就能直接套入标准规格的胶带卷，卷仓内部的同轴定位凸台做了0.2mm的间隙配合公差，胶带卷转动时不会出现径向窜动，同时预留的转动阻尼刚好能避免胶带拉出时整卷松脱散卷，

　　不需要额外加装阻尼垫片就能实现顺畅出带。出带端的切割组件隐藏在壳体前侧的缺口位置，采用隐藏式锯齿刀片设计，刀片的刃口做了15度的倾斜排布，锯齿高度控制在1.2mm，既能保证切断不同厚度的胶带时切口整齐无拉丝，又能避免日常取用过程中刃口外露划伤操作人员，针对医用低敏胶带基材偏柔软、易粘黏的特性，切割座的贴合面做了微磨砂的表面处理，减少胶带背胶与壳体的接触面积，避免胶带端头粘黏在壳体上导致下次取用找不到带头的问题。从安装边界与外形尺寸来看，整体底座的长宽尺寸控制在120mm*85mm，底部预留了3M防滑胶垫的粘贴槽位，放置在光滑的玻璃台面、烤漆桌面上时不会因为拉拽胶带的力度出现移位，整体高度为100mm，

　　不会遮挡桌面其他常用物品的摆放视线，卷仓的最大容纳直径为75mm，适配市面上主流的25m长度低敏医用胶带卷，同时也能兼容常规宽度的透明封箱胶带、美纹纸胶带的使用，不需要更换额外配件就能实现多场景通用。结构设计上没有采用多余的拼接零件，整个壳体除了隐藏的刀片嵌件之外，其余部分为一体化注塑结构，减少了装配工序的同时也降低了长期使用后的松动概率，壳体表面的品牌标识区域做了下沉0.3mm的凹槽设计，可以直接通过丝印或者贴标完成品牌信息标注，不会因为日常摩擦导致标识磨损脱落。在实际操作的人机工程适配方面，胶带拉出的导向面做了10度的仰角设计，操作人员单手取用时，手掌不需要过度弯曲就能将胶带拉到所需长度，手腕保持自然放松的姿态就能完成撕断操作，

　　长时间重复取用胶带也不会出现手腕酸胀的问题，针对有儿童的家庭使用场景，整个壳体的所有棱角都做了R2以上的圆角处理，没有尖锐的外露结构，避免磕碰造成的意外伤害。配套的外包装盒采用带挂孔的纸盒结构，挂孔的尺寸适配商超常规的挂装展示杆，既可以摆放在货架层板上做平放展示，也能挂在挂钩上做垂直陈列，包装盒的尺寸刚好容纳胶带座与配套的一卷胶带，内部的纸浆内衬做了定位卡槽，运输过程中不会因为晃动导致产品磕碰刮花。从结构建模的细节来看，整个壳体的壁厚控制在2.5mm，注塑成型时不会出现缩痕、翘曲的问题，加强筋的排布都设置在壳体的非外观面，既保证了整体结构的抗冲击强度，从1.2m高度自由跌落到水泥地面也不会出现壳体开裂的问题，又不会影响外观面的平整质感。刀片的嵌装槽做了过盈配合的设计，刀片压入之后不需要额外打胶固定就能牢牢卡在槽位内，长期使用切割上万次也不会出现刀片移位脱落的问题，卷仓内侧的限位挡边做了1.5mm的凸起高度，能限制胶带卷的轴向窜动，同时不会和胶带卷的侧面产生过大的摩擦阻力，保证胶带拉出时的转动顺畅度。
