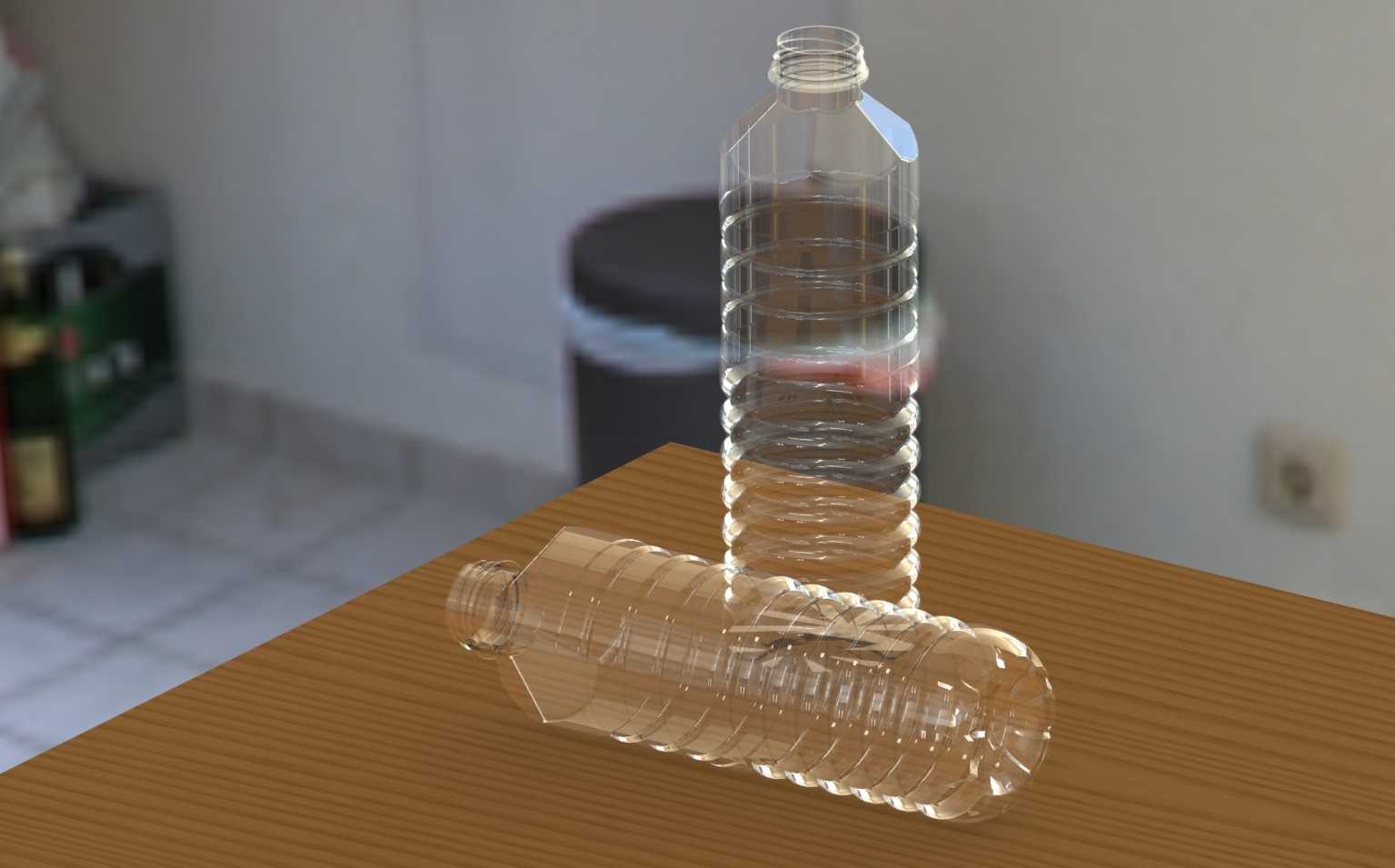

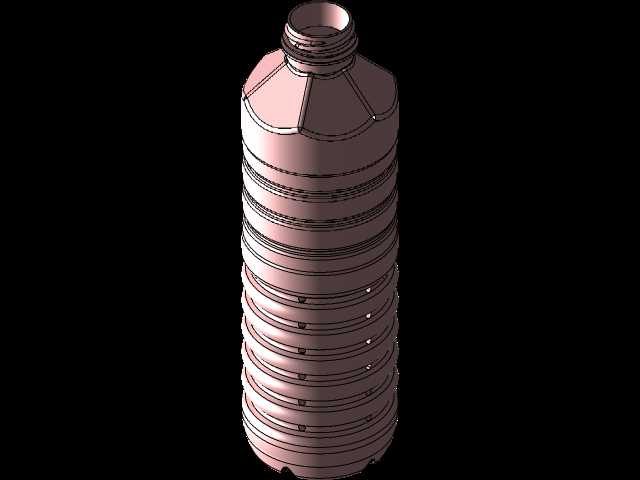

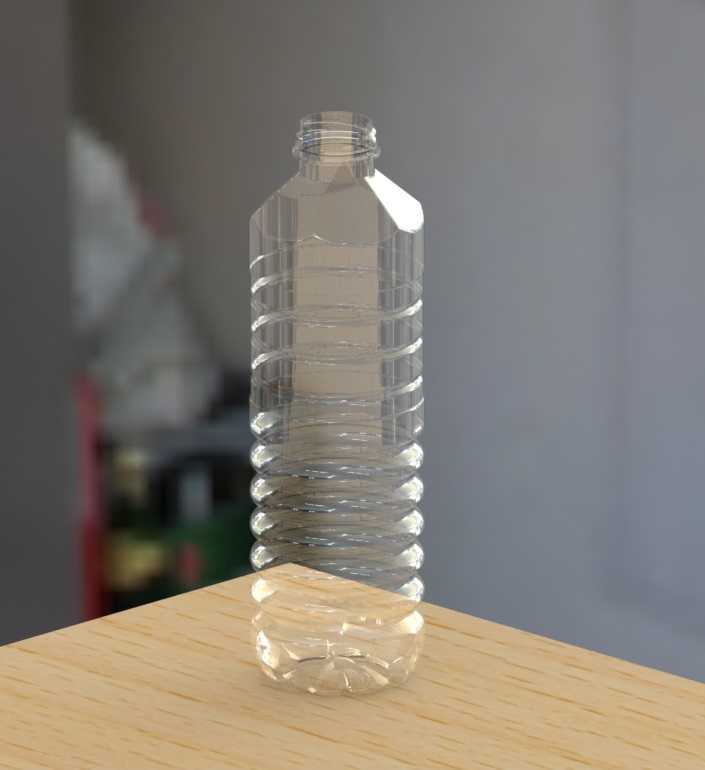

聚酯材质透明饮用水瓶结构设计方案

　　日常流通的聚酯饮用水瓶，是吹塑成型工艺中最具代表性的薄壁包装类制品，这类瓶体的三维结构设计，直接决定了吹塑生产的良率、灌装环节的适配性以及终端运输堆叠的可靠性。从实际工程落地的角度看，这类瓶体的设计首先要匹配高速吹塑生产线的模腔排布逻辑，瓶身的周向加强筋不能随意设置，要兼顾吹塑过程中型坯的拉伸均匀性，避免局部壁厚过薄导致灌装后承压变形，或是壁厚过厚造成原料浪费。

　　在实际应用场景中，这类瓶体需要适配全自动灌装线的卡瓶工位、旋盖工位以及贴标工位的尺寸边界，瓶口的螺纹段尺寸必须严格匹配通用瓶盖的密封结构，螺纹的起始角度、牙型高度都要经过反复校核，既要保证旋盖时的顺畅度，又要确保灌装后倒置、运输过程中不会出现漏液问题。瓶身的握持区域做了内凹的环向防滑纹路，这些纹路不是单纯为了美观，而是要考虑消费者单手握持时的摩擦力，同时纹路的深度不能超过0.8mm，否则吹塑脱模时容易出现粘模问题，还会在贴标时导致标签贴合不平整，产生气泡褶皱。

　　瓶底的花瓣式凹陷结构是整个瓶体设计的核心受力部位，这个结构一方面要保证瓶体直立放置时的稳定性，五个支撑脚的平面度公差要控制在0.2mm以内，避免灌装后放置出现歪斜；另一方面要承受灌装时的内压冲击，尤其是含气饮品灌装时，瓶底的圆弧过渡不能出现应力集中的锐角，否则受压后容易出现开裂。瓶身的纵向加强肋沿着瓶体周向均匀分布，这些肋条的弧度经过反复优化，在空瓶状态下可以承受至少50N的轴向压力而不发生不可逆变形，满足仓储堆叠时的承重需求，装满水后侧向挤压时，肋条可以引导形变方向，避免瓶体瞬间爆裂漏液。

　　从设计思路上看，这类聚酯瓶的结构要在克重和强度之间找到最优平衡点，常规550ml容量的瓶体，整体克重要控制在18g以内，这就要求每一处壁厚的分布都要精准计算：瓶口部位因为要和瓶盖配合，壁厚相对较厚，大概在1.2mm左右，保证螺纹的强度；瓶身主体部位壁厚控制在0.18mm到0.25mm之间，通过环向和纵向的加强结构来弥补薄壁带来的刚度不足；瓶底部位因为要承受直立压力和内压，壁厚控制在0.3mm左右，过渡区域的壁厚要均匀渐变，不能出现突变，否则吹塑过程中容易出现厚薄不均的破洞问题。

　　在安装和适配边界上，瓶体的最大外径要匹配常规灌装机的星轮卡槽尺寸，一般550ml瓶的最大直径控制在66mm左右，瓶身总高度控制在230mm左右，这个尺寸可以适配市面上绝大多数的全自动灌装生产线，不需要额外更换设备的适配工装。瓶口的外径标准统一为28mm，适配通用的PCO1881型瓶盖，不管是纯净水还是矿物质水的灌装线，都可以直接通用旋盖头，不需要调整设备参数。瓶身的标签区域要预留足够的平整面，高度大概在120mm左右，保证套标或者贴标时标签可以完全贴合，不会因为加强筋的凸起导致标签起皱。

　　另外，这类瓶体的设计还要考虑运输过程中的堆码需求，整托堆叠时，上层整箱的重量会通过纸箱传递到下层的瓶盖上，再传递到瓶身，这就要求瓶肩部位的倾斜角度设计合理，一般瓶肩和竖直方向的夹角控制在15度左右，这个角度可以让轴向的压力顺利传递到瓶身的加强肋上，避免瓶肩部位出现塌陷。空瓶运输时，瓶体之间可以互相嵌套，嵌套深度控制在瓶身高度的三分之一左右，这样可以大幅降低空瓶运输时的仓储体积，降低物流成本，同时嵌套的松紧度要合适，不能太松导致运输时晃动异响，也不能太紧导致取瓶时难以拔出，影响灌装线上瓶效率。

　　从吹塑工艺的适配性来看，瓶体所有的转角位置都采用了R2以上的圆角过渡，没有尖锐的棱角，这样在型坯吹胀的时候，空气可以均匀地把熔融的聚酯料推到模腔的各个位置，不会出现局部缺料的问题。瓶身上的防滑纹路采用了圆弧凸起的结构，没有倒扣，保证吹塑完成后模具可以顺利开模，不需要复杂的抽芯结构，降低模具的加工成本和维护难度。瓶口的封口部位设计了一圈密封凸环，这个凸环的尺寸精度要求很高，和瓶盖内的密封垫配合后，可以承受至少0.4MPa的内压而不泄漏，满足产品在高温环境下运输的安全要求。
