轻量化蜂窝镂空GE支架结构设计

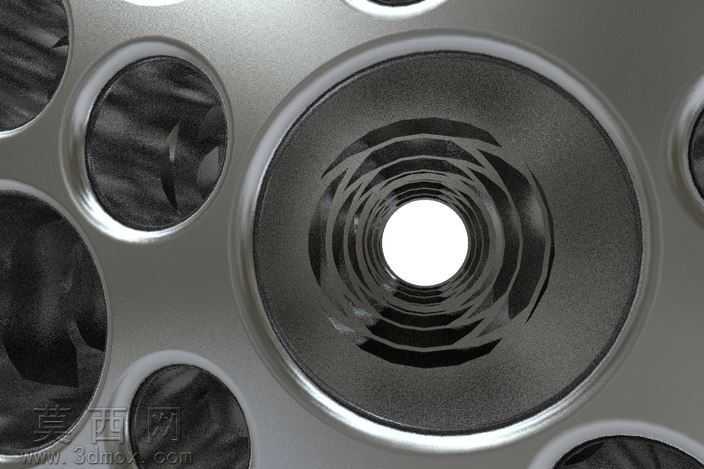

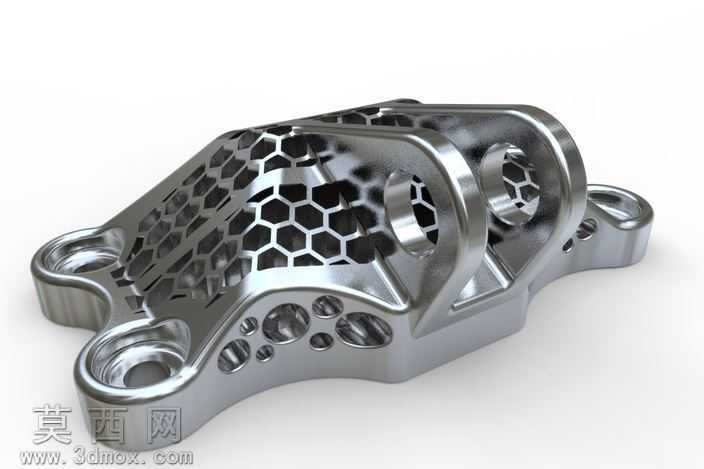

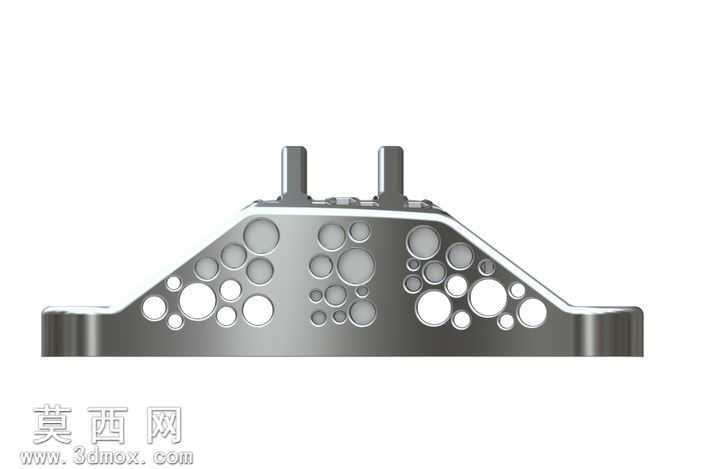

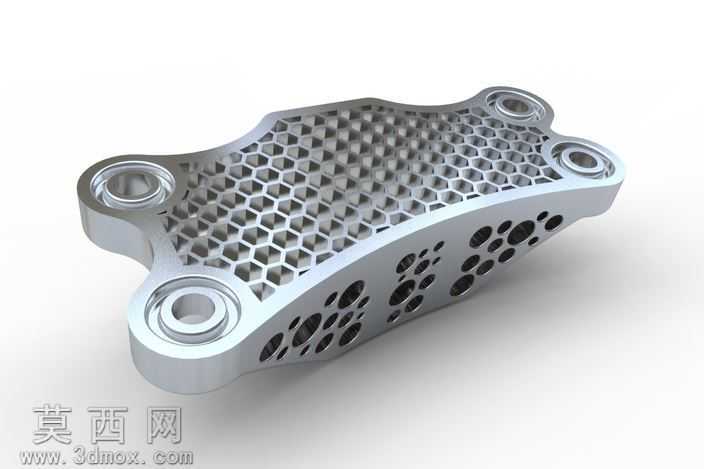

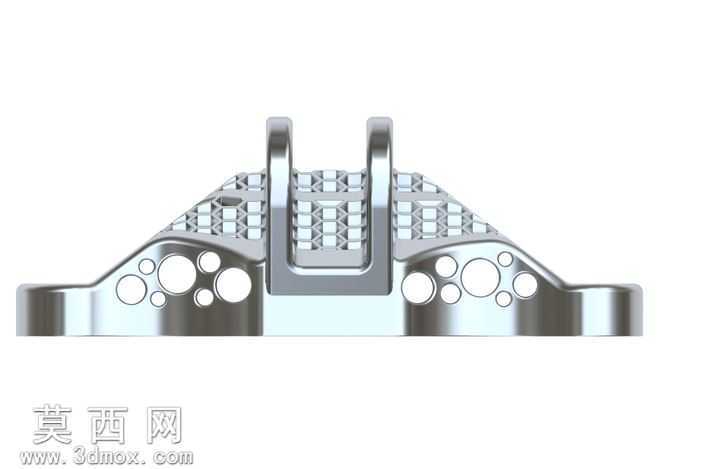

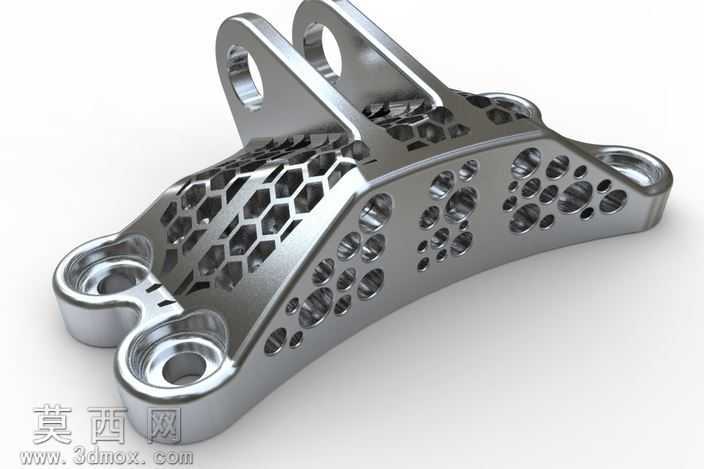

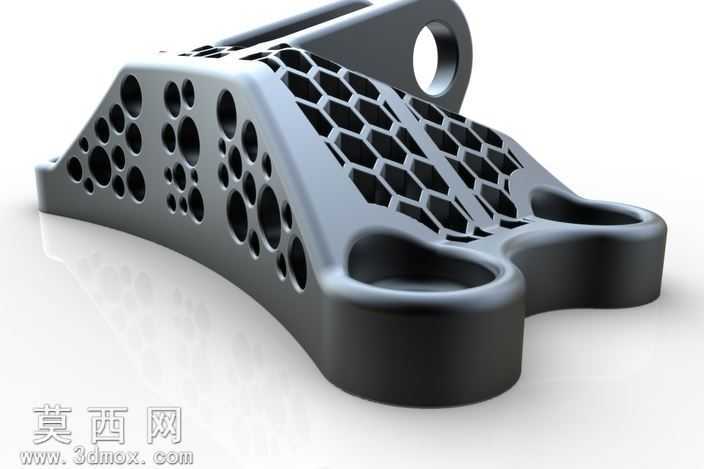

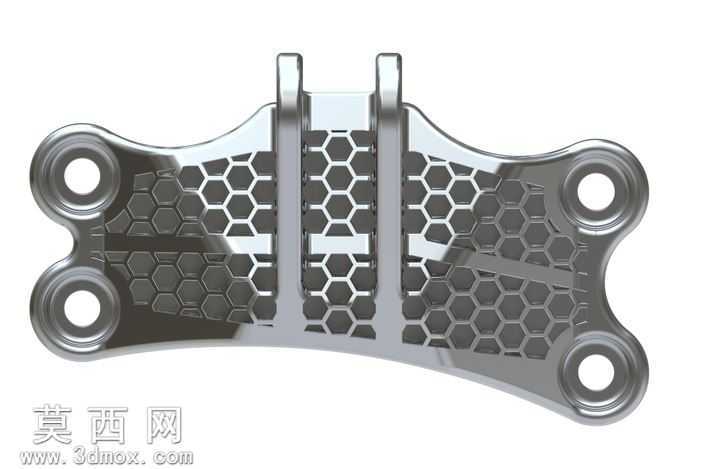

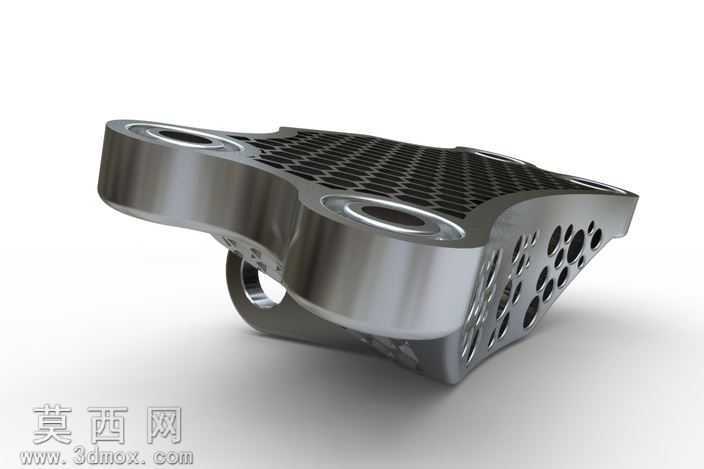

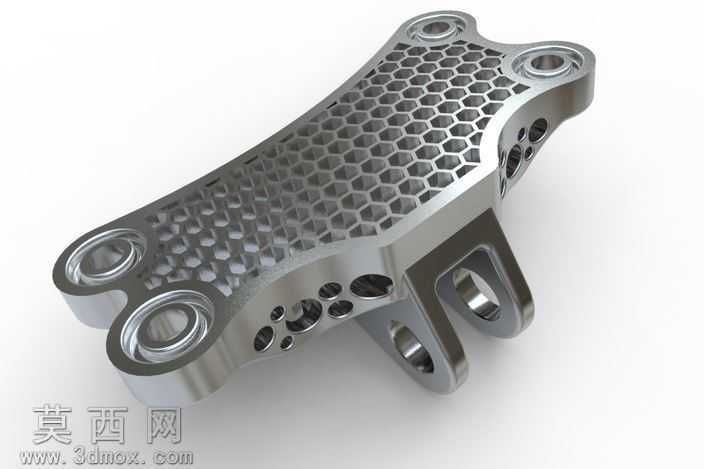

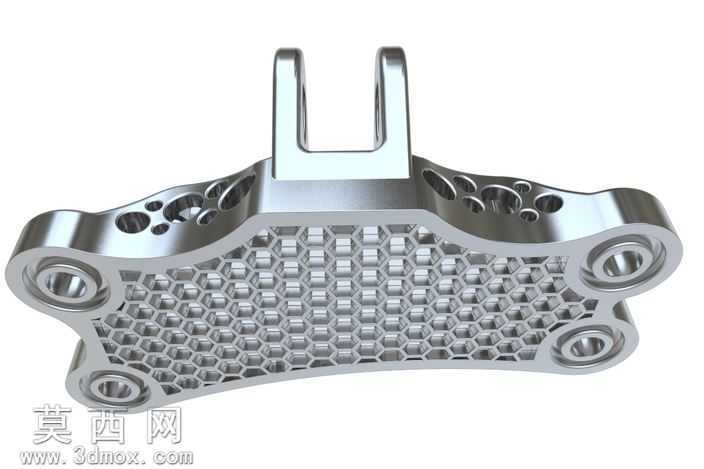

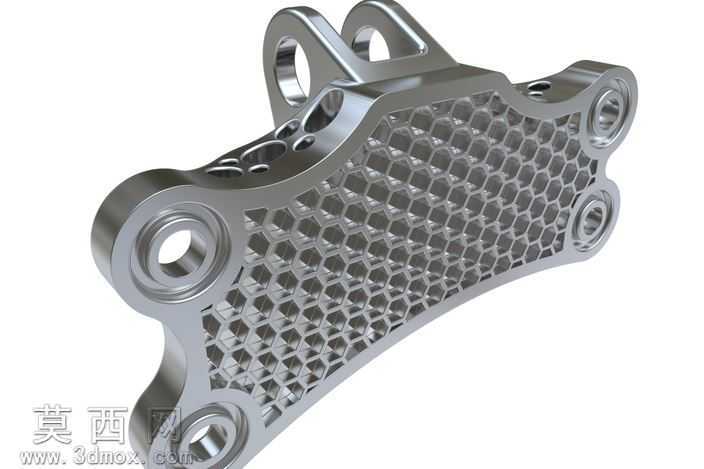

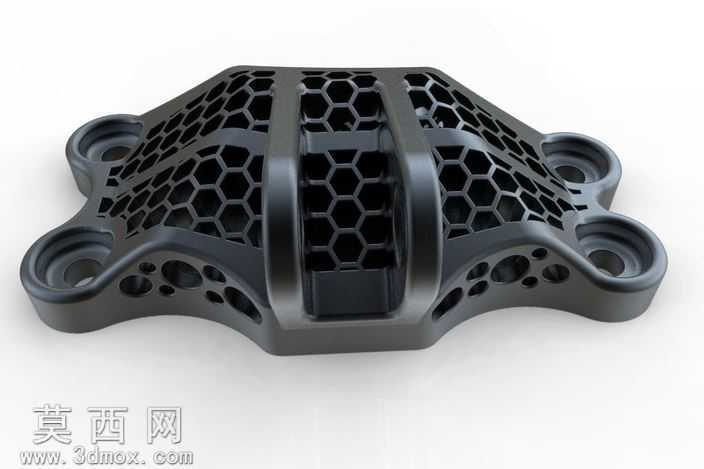

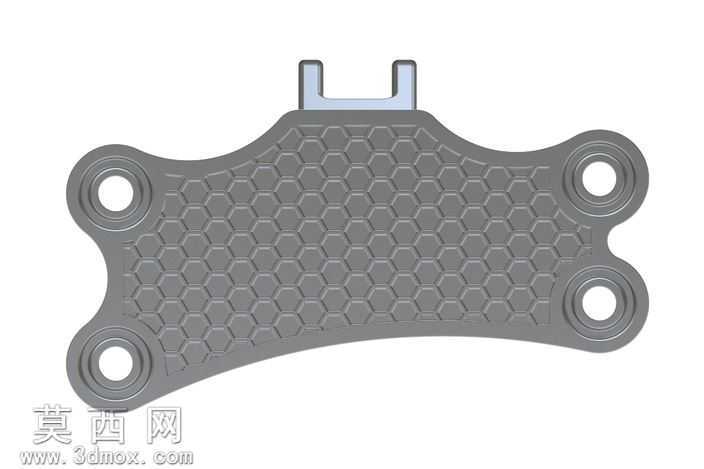

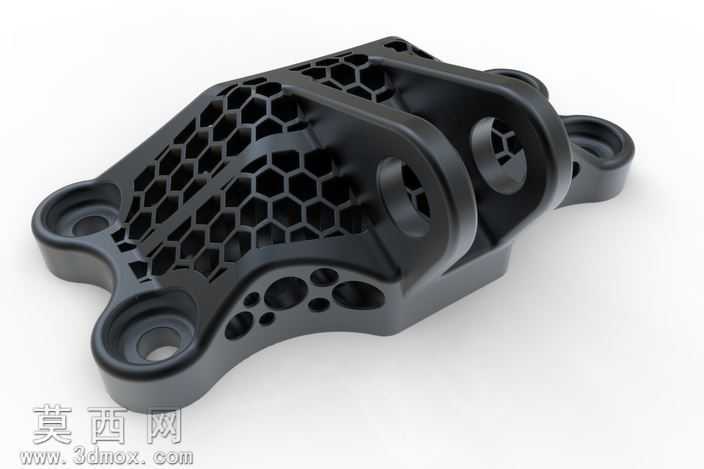

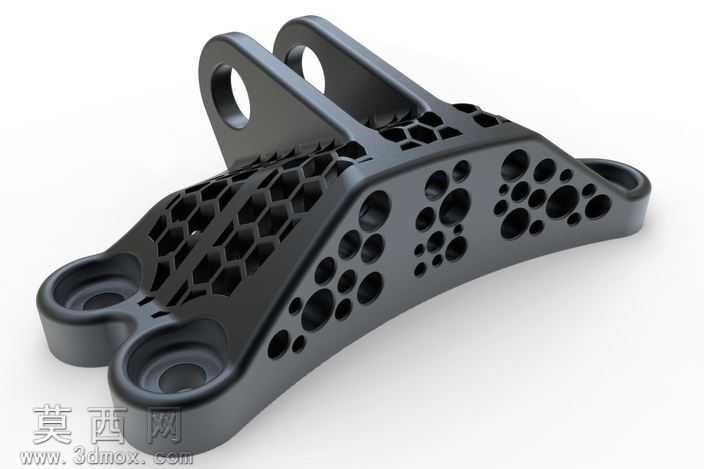

本作品为面向增材制造工艺设计的GE支架结构，整体采用三维参数化建模方式完成全流程设计，建模阶段充分结合DMLS直接金属激光烧结工艺的成型特性，对结构的可制造性做了前置校验。模型主体以一体化铸锻式支架的基础承载轮廓为基底，在非核心承载区域做了大面积的蜂窝六边形镂空拓扑优化，六边形网格的排布完全顺着支架的主应力传递路径规划，网格壁厚均匀控制在增材工艺最优成型区间，既避免了薄壁打印过程中的变形翘曲问题，也最大化剔除了冗余结构质量，最终实现较原始实心支架减重57.5%的优化目标。支架的核心安装位保留了高刚性的实体结构，四个带倒角的安装孔做了局部加厚补强，孔壁与镂空网格的过渡区域做了平滑的圆角处理，避免应力集中导致的结构失效。模型渲染阶段采用了哑光金属材质，模拟不锈钢3D打印后的喷砂表面质感，通过环境光遮蔽效果凸显蜂窝镂空结构的通透层次感，光影下可清晰展现内部肋格与外部轮廓的衔接逻辑。设计过程中同步完成了内外结构的受力仿真校验，六角形与圆形切出的肋格结构配合内部加强墙，可在大幅降低重量的前提下保持与实心结构相当的承载强度，所有悬空结构的倾斜角度均大于DMLS工艺的自支撑临界角，无需额外添加打印支撑即可完成成型，大幅降低了后处理工作量。整体结构兼顾了轻量化需求与工业级的承载可靠性，适配航空、高端装备等对部件重量有严苛要求的应用场景，建模过程中所有特征均保留了参数化编辑属性，可根据实际安装需求快速调整安装孔距、蜂窝网格密度、整体壁厚等参数，具备较高的二次修改适配性。
