三通道重力式流体控制阀门结构设计

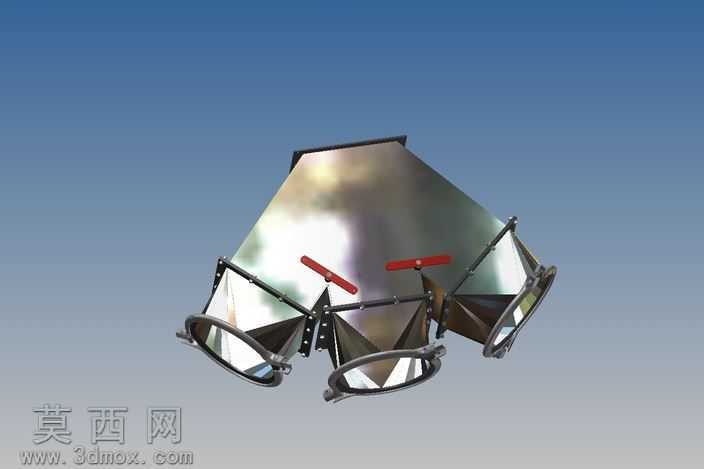

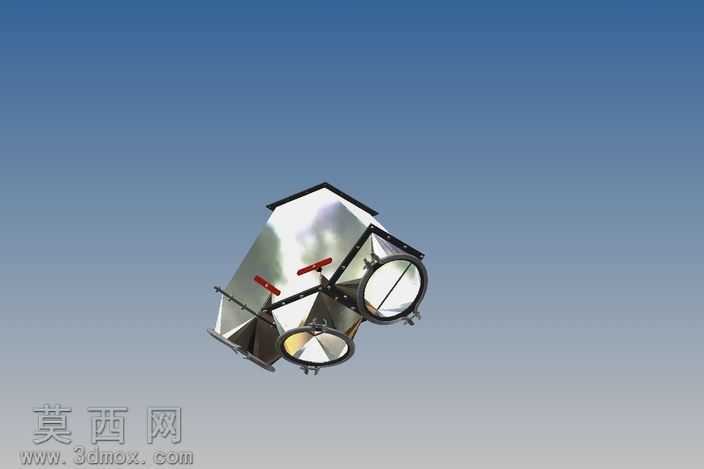

本作品为三通道重力式流控阀门的三维建模设计成果，建模阶段首先完成整体结构的参数化拆解，将阀门划分为三个对称分布的流体通道、重力触发控制组件、法兰连接端、密封锁紧结构四大核心模块，在三维建模软件中先绘制各通道的中心流道轴线，基于流体通径参数生成变径流道实体，三个通道呈放射状分布于汇流腔体上，腔体过渡位置做圆弧顺滑处理，避免流体输送过程中出现紊流、积料问题。建模过程中对重力控制组件做了精细化结构还原，每个通道对应独立的重力触发挡板，挡板通过铰接结构与阀体内壁连接，配套设置限位结构保证挡板开合角度精准可控，挡板表面做加厚处理提升结构强度，铰接位置预留销轴安装孔位，还原实际装配的公差配合要求。法兰连接端按照标准管件连接尺寸建模，法兰盘上均匀分布螺栓锁紧孔，孔位位置、孔径参数完全匹配通用管道安装标准，法兰边缘做倒角处理，同时在法兰与流道的衔接位置设计密封槽结构，可适配常规密封圈安装，保证阀门连接后的密封性能。材质渲染阶段，阀门主体金属壳体采用抛光不锈钢材质，调整材质的金属度、粗糙度参数还原金属表面的反光质感，控制挡板采用红色哑光工程塑料材质，与金属主体形成清晰的视觉区分，铰接销轴、螺栓等标准件采用镀锌金属材质，不同材质的质感差异在渲染效果中清晰呈现，便于直观区分各功能部件。结构设计上充分利用重力作用实现流道的自动通断控制，无需额外外接动力源，依靠流体自身重力与挡板的重力平衡实现通路切换，三个通道可独立控制通断，也可根据工况需求实现多通道同时导通，适配多路径流体分流、合流的使用场景。整体建模严格遵循机械设计的装配逻辑，所有部件的配合间隙、安装位置都符合实际生产加工的工艺要求，既完整还原了重力控制阀门的工作原理，也可直接用于后续的工程出图、装配模拟、流体仿真分析等工作，为同类重力式自控阀门的设计优化提供了直观的三维参考模型。
