智能手机透明吸塑包装托盒结构设计

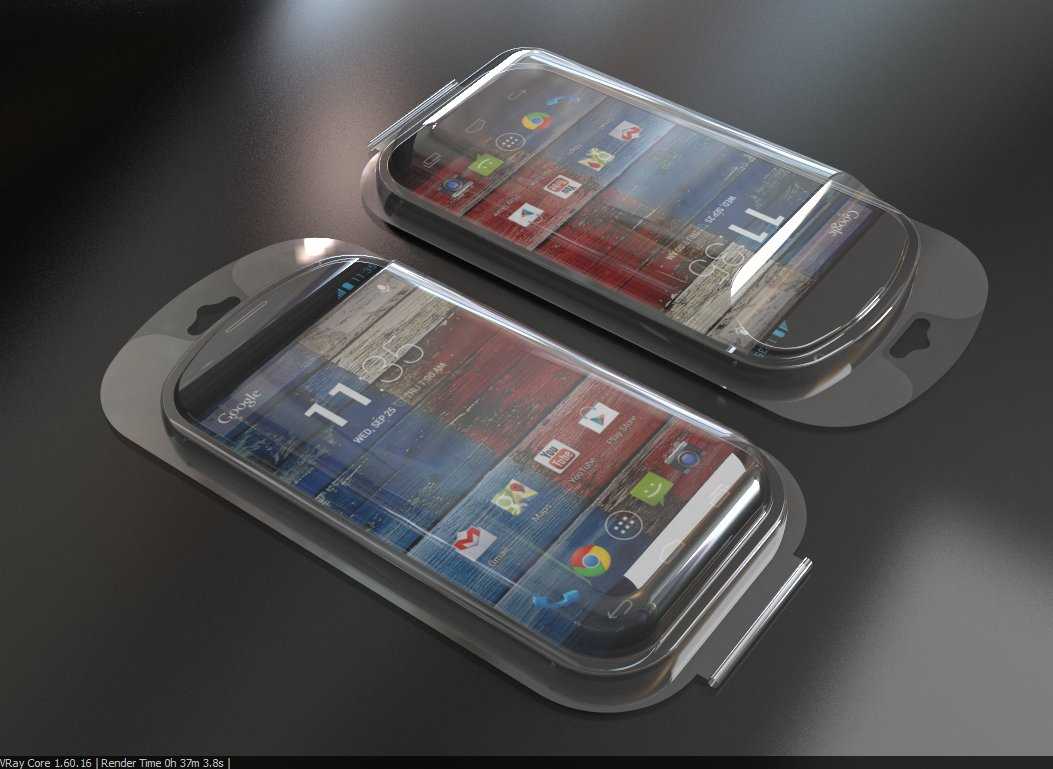

　　这套结构针对直板智能手机的终端零售、仓储周转场景设计，核心是解决数码产品在流通过程中的防护与展示双重需求，区别于常规纸质内托，透明吸塑结构可在不拆封的状态下完整呈现手机外观，适配线下开架售卖、电商详情页实拍展示的实际使用需求，同时兼顾运输环节的抗冲击、防刮蹭性能。从实际使用场景来看，该包装托盒需要适配从工厂总装线下线后的套袋、装盒、码垛、干线运输、终端拆包陈列全流程，托体的型腔轮廓完全贴合对应直板手机的外轮廓，边缘预留0.15mm的装配间隙，既方便人工或自动化设备快速将手机放入型腔，又能避免运输过程中手机在托内窜动产生表面划伤。托盒采用对扣式泡壳结构，上下两片泡壳的边缘设置互锁扣位，扣合后无需额外粘接即可实现自锁，

　　扣位的咬合深度设计为1.2mm，扣合力控制在15N-20N区间，既保证运输过程中不会受震动自行脱开，又能让消费者在拆封时无需借助工具即可顺利打开，避免暴力拆封损坏内部手机。托体的边角位置做了R3mm的圆弧过渡，一方面是匹配吸塑成型的工艺特性，减少成型过程中应力集中导致的边角开裂问题，另一方面在码垛堆叠时，圆弧边角不会划伤相邻的包装盒外层覆膜，也能降低操作人员拿取时被锐边划伤的风险。针对手机屏幕与后盖的防护需求，型腔与手机接触的位置设置了0.2mm高的微凸支撑筋，支撑筋沿手机四周边框分布，让手机屏幕、后盖的平面区域与泡壳之间预留0.3mm的悬空间隙，避免流通过程中泡壳受外力挤压时直接压触屏幕玻璃，降低屏幕受压碎裂的概率，

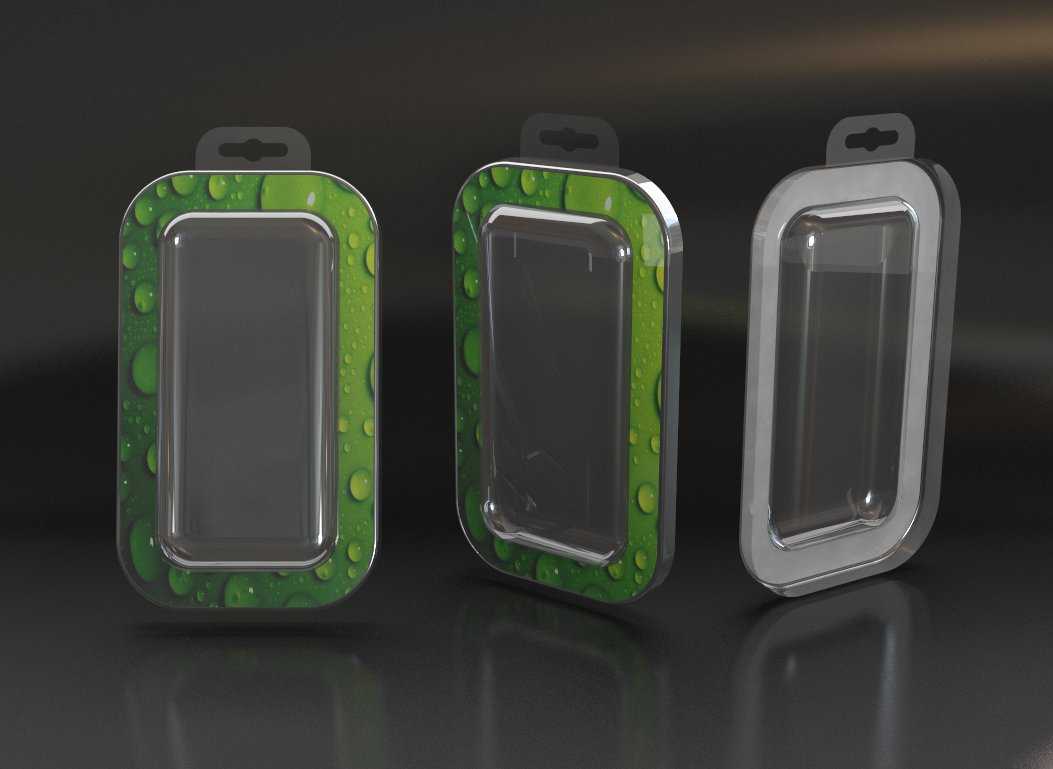

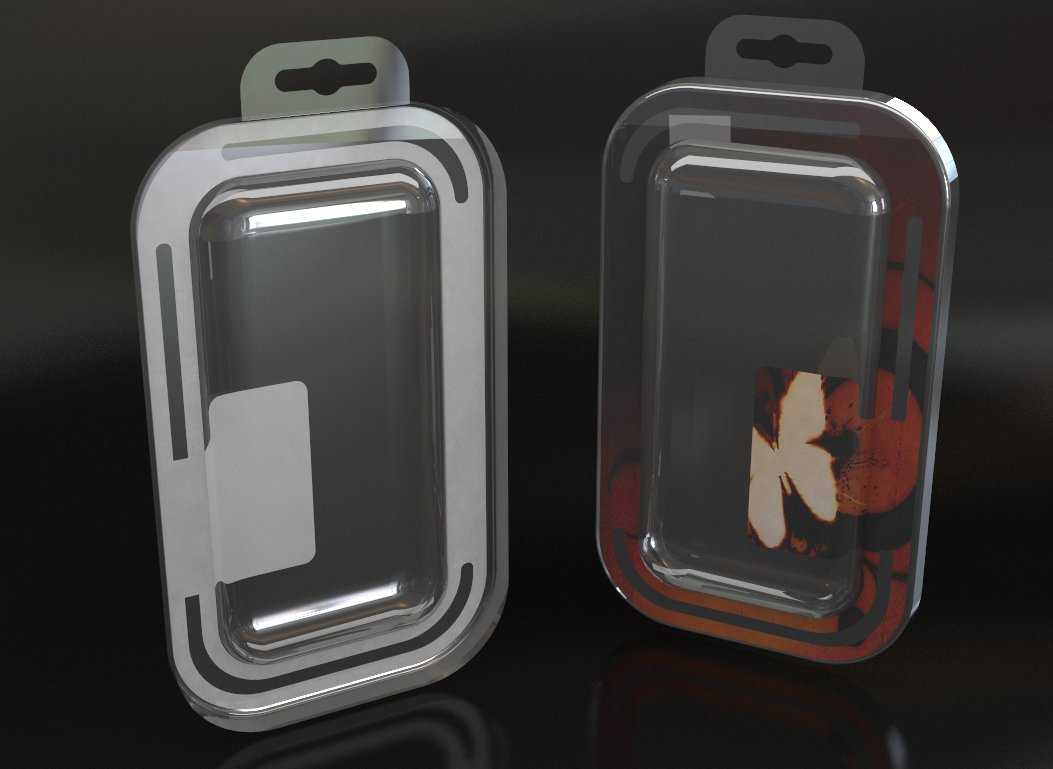

　　同时支撑筋的表面做了哑光蚀纹处理，避免与手机中框、屏幕边缘长期接触产生压痕亮印。托盒两端设计了一体化的挂耳结构，挂耳上预留直径6mm的挂孔，适配终端卖场的挂式陈列杆，挂耳与托盒主体的连接位置做了加厚处理，厚度比托盒主体厚0.2mm，保证悬挂陈列时能承受整盒产品的重量不会出现撕裂断裂。从安装边界来看，整套托盒的外形尺寸控制在对应手机长宽尺寸基础上单边外扩8mm，整体厚度比手机厚度厚4mm，可直接适配常规的手机零售外包装彩盒，无需额外调整彩盒的内部尺寸，能直接复用现有成熟的手机外包装盒供应链，降低配套包材的开模成本。设计过程中充分考虑吸塑工艺的成型极限，所有拔模角度控制在5度以上，深度方向的壁厚均匀控制在0.3mm±0.05mm区间，

　　避免出现成型缺料、局部过薄易破损的问题，托盒表面的透明区域无多余加强筋结构，保证视觉通透度，让消费者可以清晰观察内部手机的外观细节、屏幕显示状态，减少零售环节的拆封验机频次。针对仓储堆叠的需求，托盒上下表面设置了浅定位凹槽，堆叠时上层托盒的凸点可以卡入下层托盒的凹槽内，堆叠12层时不会出现滑垛偏移，适配标准仓储货架的层板堆放要求，也能提高快递运输时的装箱密度，降低单台产品的物流成本。
