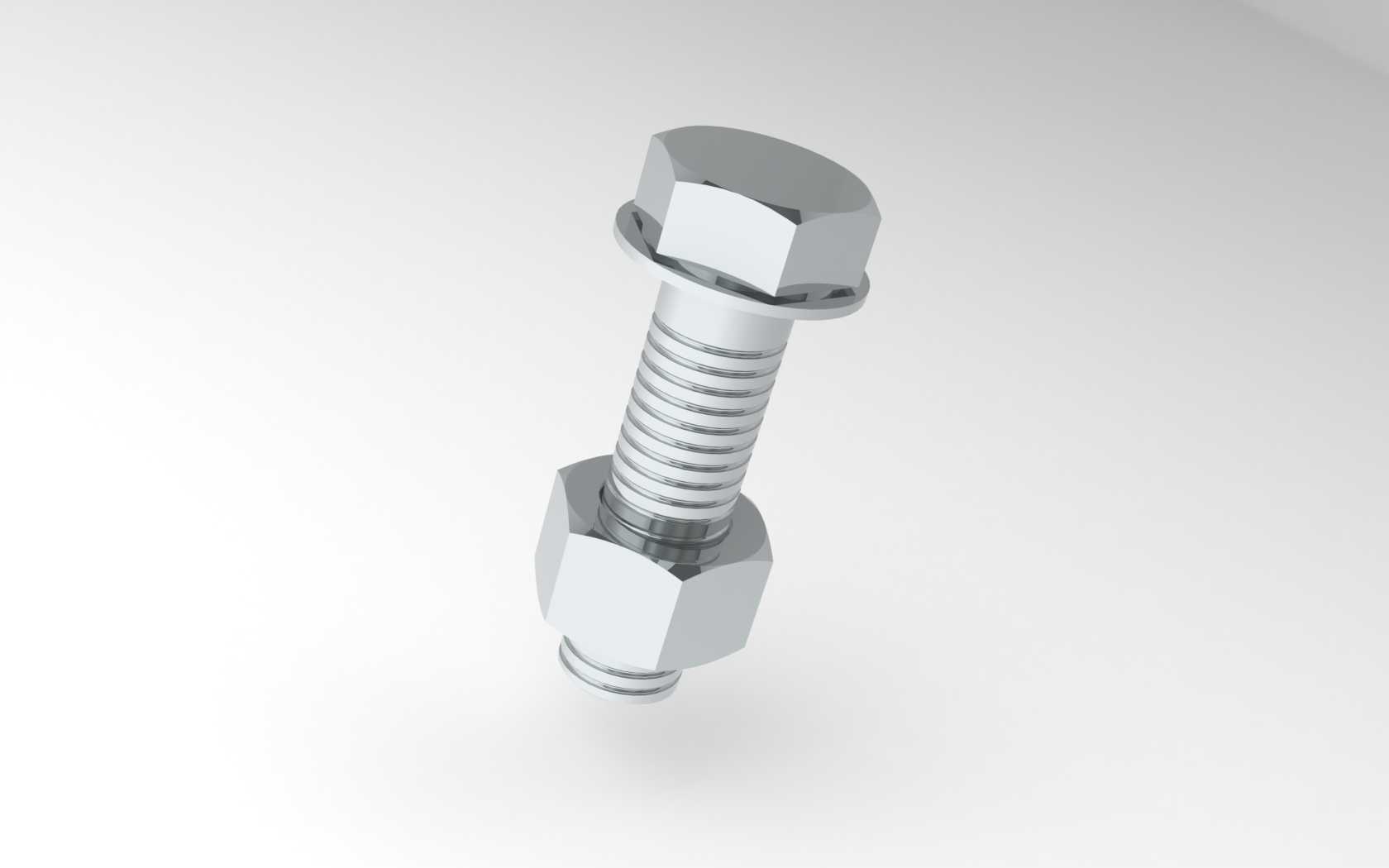

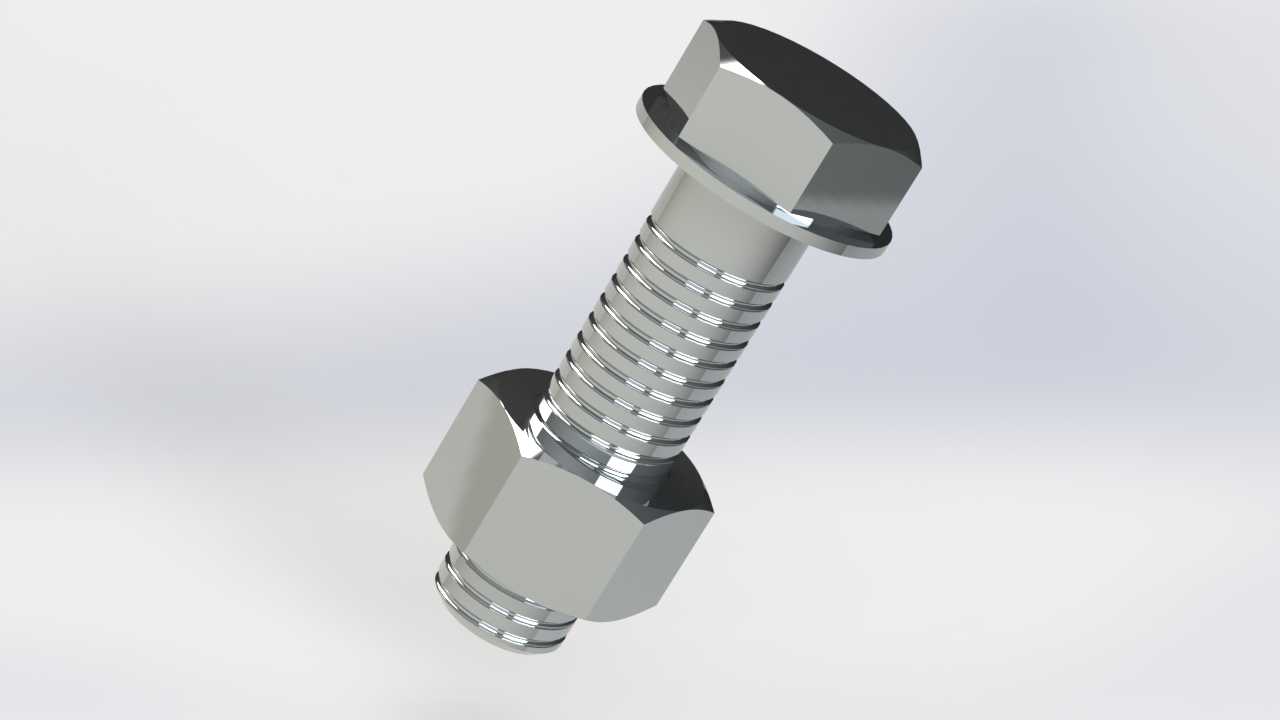

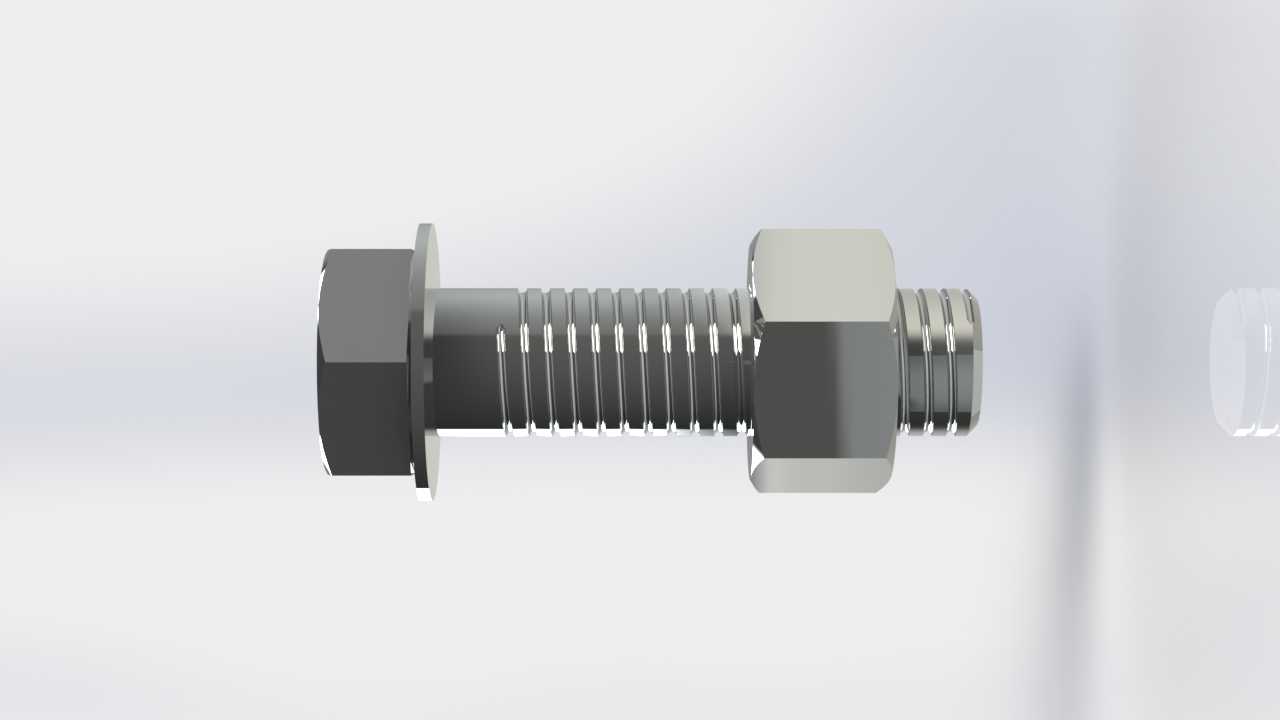

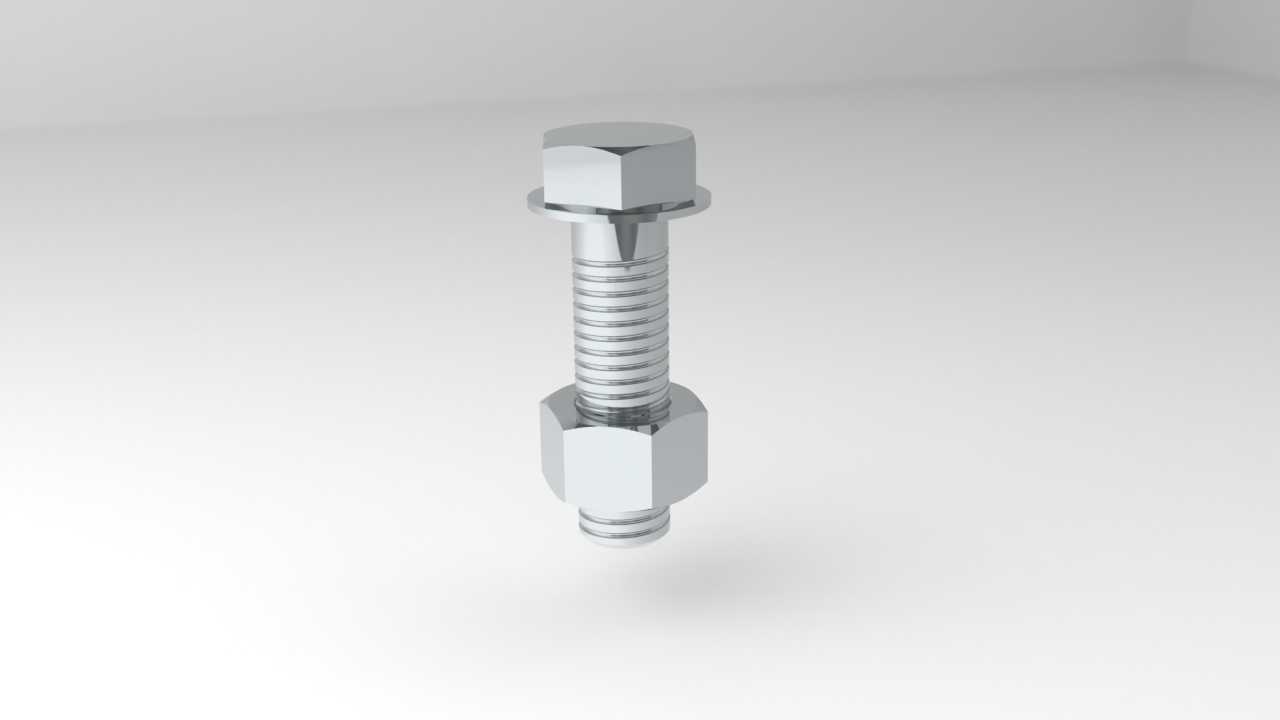

带法兰面六角头螺栓配六角螺母组合件

　　在各类机械结构的装配环节，螺纹紧固件是应用覆盖范围最广的基础连接元件，这套带法兰面的六角头螺栓与六角螺母组合，是针对常规平面连接场景优化的通用紧固方案，区别于普通外六角螺栓，螺栓头部集成的一体式法兰垫圈结构，在实际装配时不需要额外搭配平垫使用，法兰面的承压面积比常规六角头端面大出近40%，能够有效分散被连接件表面的压应力，避免软质材质比如铝合金型材、工程塑料板材在拧紧过程中出现表面压溃、凹陷的问题，同时法兰面与螺杆轴线的垂直度公差控制在0.05mm以内，拧紧时能保证螺栓受力均匀，不会出现偏载导致的螺纹滑牙、螺杆弯曲变形的问题。

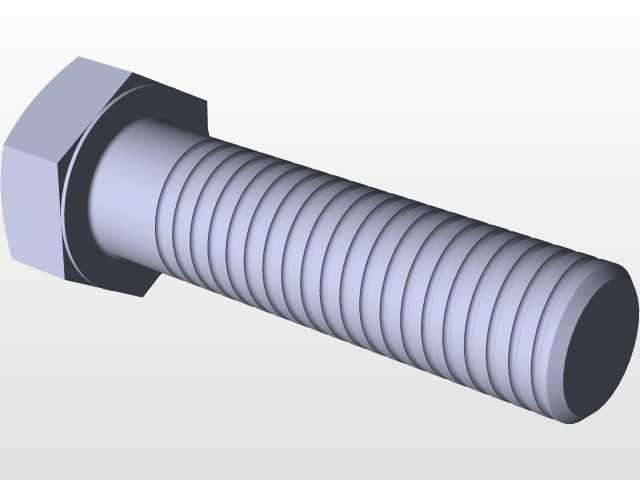

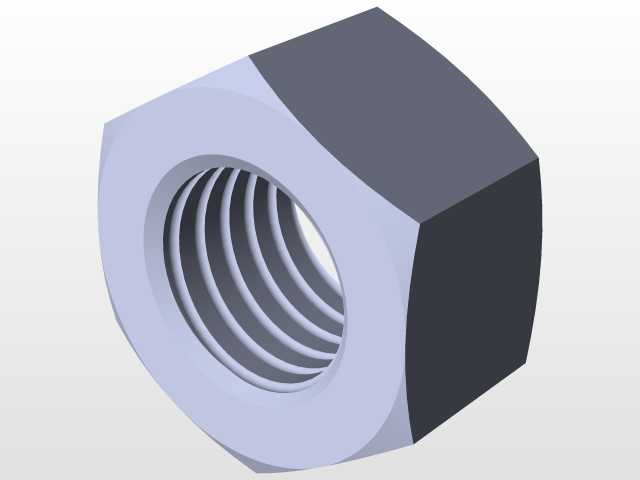

　　从实际选型适配的角度看，这套组合件的螺纹采用普通公制粗牙设计，牙型角60度，螺纹公差带选用6H/6g的通用配合等级，能够和市面上绝大多数同规格的标准螺纹孔、紧固件实现互换，不需要定制特殊攻丝刀具就能完成现场装配。螺栓的螺杆部分分为螺纹段与光杆段，光杆段的直径略小于螺纹大径，在穿入被连接件的安装孔时，能够避免螺纹牙型刮蹭孔壁，减少装配时的铁屑产生，同时光杆部分的表面粗糙度控制在Ra1.6，穿装过程的阻力更小，长孔位调整时也不会出现卡滞。配套的六角螺母采用对边尺寸与螺栓头一致的标准设计，现场装配时只需要准备同一规格的扳手就能完成两端的拧紧作业，不需要频繁更换工具，能有效提升批量装配的效率。

　　设计过程中，螺栓头部的六角对边尺寸、螺母的对边厚度都严格遵循通用紧固件的尺寸规范，扳手空间的预留边界按照常规手动扳手、气动扳手的作业需求设置，在密集排布的安装位上，相邻紧固件的中心距只要满足最小扳手间隙要求，就不会出现扳手干涉的问题。法兰面的下表面没有设置防滑齿，是针对被连接件表面为涂装面、阳极氧化面的场景设计，避免防滑齿在拧紧过程中破坏表面防护层，导致连接位置出现锈蚀隐患，适合用于户外设备、有防腐要求的装配场景。

　　从安装边界来看，这套组合件适配的被连接件总厚度有明确的适配范围，螺栓露出螺母的螺纹长度控制在2-3个牙距，既不会因为露出螺纹过长导致装配后干涉其他运动部件，也不会因为啮合长度不足导致连接强度不够。螺杆末端的倒角采用45度标准倒角，能够顺利引导螺母拧入，即使是现场盲装的场景，也能快速对准螺纹，不会出现螺纹错扣的问题。在实际应用场景中，这类紧固件广泛用于钣金机架装配、输送线型材拼接、小型设备的外壳固定、工装夹具的组件连接等场景，能够承受常规的静载荷与一定程度的振动载荷，搭配防松垫圈或者螺纹胶使用时，也能满足有振动冲击的设备连接需求，比如小型风机、电机端盖、设备检修门的固定场景都能适用。

　　建模过程中，螺纹部分采用真实牙型建模而非贴图模拟，能够直接用于装配干涉检查、运动仿真的场景，在做整机装配验证时，可以准确模拟螺纹啮合的接触状态，检查安装孔位的对齐度、扳手操作的空间是否充足，避免实际加工装配时出现孔位错位、工具无法操作的问题。螺栓头部与法兰的过渡位置采用圆角过渡，减少应力集中的问题，对应实际零件的冷镦成型工艺，模型的拔模斜度、圆角设置都和实际量产零件的工艺要求一致，导出工程图时可以直接用于生产参考，不需要额外调整工艺结构。螺母的端面也做了轻微的倒角处理，和螺栓法兰面接触时能够保证端面贴合紧密，不会因为边缘毛刺导致拧紧后出现松动间隙。
