螺钉式双孔接线端子三维结构设计

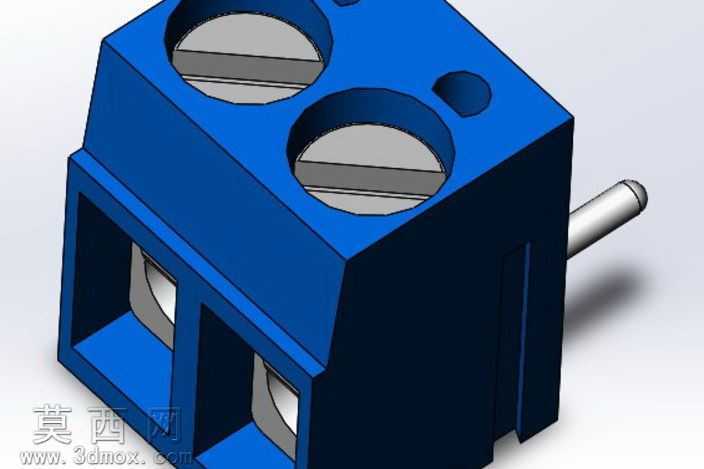

本模型为螺钉压紧式双孔接线端子，采用三维参数化建模方式完成整体结构设计，建模过程中首先以绝缘基座为核心基准，绘制基座主体的拉伸轮廓，通过拉伸凸台命令生成蓝色绝缘基座的主体块体，再对基座上部的两个圆形接线孔进行切除拉伸操作，精准控制孔位的内径与深度，匹配常规导线的接入尺寸需求，同时在基座上部预留小型定位孔，用于端子的安装固定定位。基座正面开设两个方形操作窗口，对应内部的螺钉压紧结构，窗口边缘做圆角过渡处理，避免安装操作时划伤操作人员，也优化了塑件的脱模工艺性。侧面伸出的金属导电杆通过单独建模后与基座进行装配配合，导电杆采用圆柱拉伸成型，端部做圆角处理，方便与对接端子的插接配合。内部的压紧螺钉组件采用标准件参数化生成，螺钉头部的槽口、螺纹段的牙型都按照通用紧固件标准建模，保证与接线孔内螺纹孔的配合精度。材质设置上，绝缘基座赋予深蓝色哑光工程塑料材质，调整材质的粗糙度与反光度，模拟PA66尼龙材质的真实质感，金属导电部件与螺钉赋予银灰色金属材质，添加轻微的磨砂纹理，还原镀锌铜件的表面效果。渲染阶段采用柔和的环境光搭配主侧光源，突出基座的立体轮廓与内部结构的层次感，同时清晰展现各部件的装配关系。设计过程中充分考虑接线端子的实际使用场景，两个接线孔独立分隔，避免不同导线接入时发生短路风险，螺钉压紧结构的行程经过合理测算，既保证能够压紧不同线径的导线，又不会出现螺钉脱出基座的问题，基座的壁厚均匀，符合注塑成型的工艺要求，整体结构紧凑，安装便捷，能够满足低压电气回路中的导线连接需求，建模过程中所有特征均保留参数化关联，可根据实际使用需求调整孔位数量、基座尺寸、导电杆规格等参数，快速衍生出不同规格的同系列接线端子模型。
