手动偏心锁紧工装夹具三维结构设计

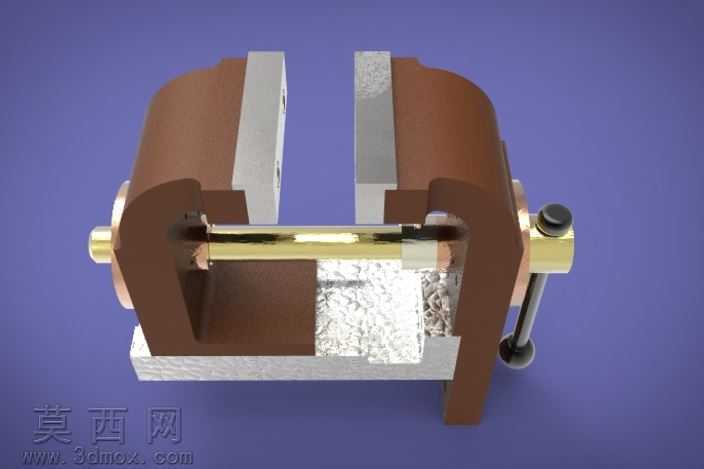

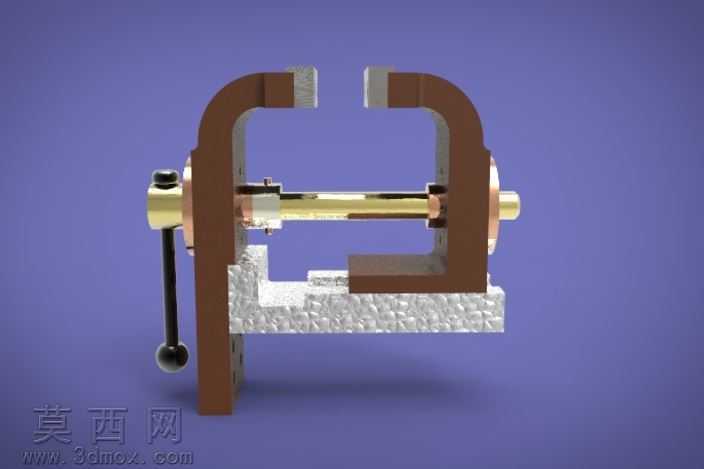

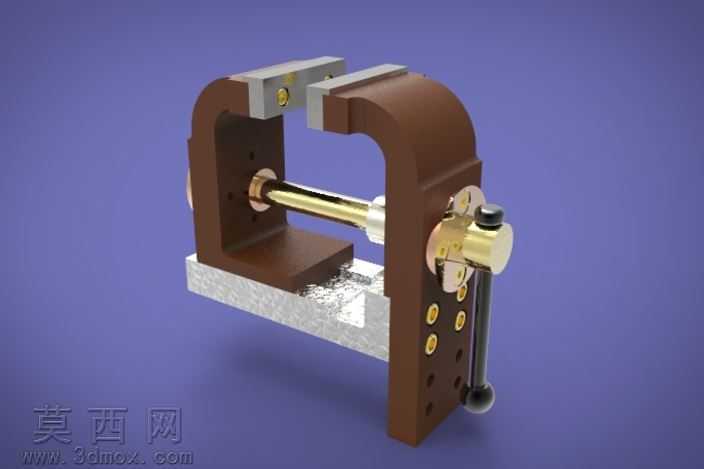

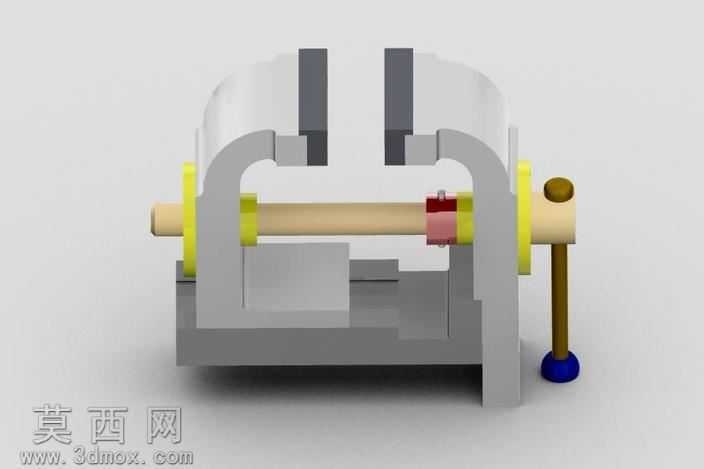

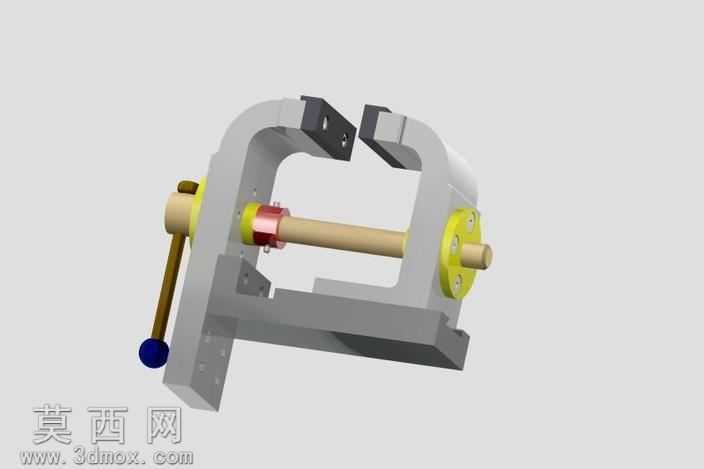

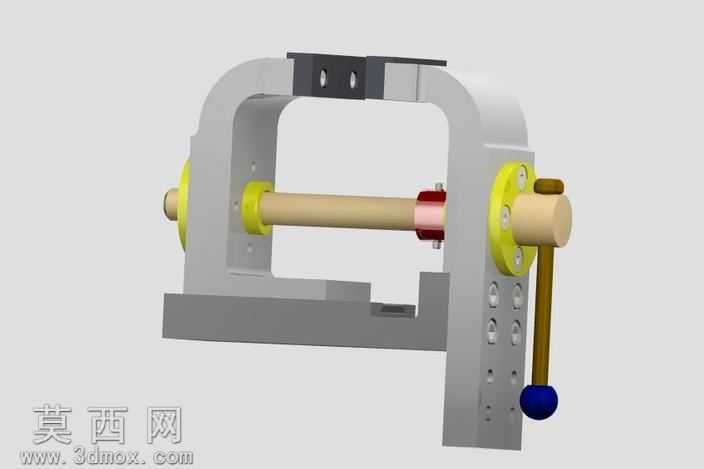

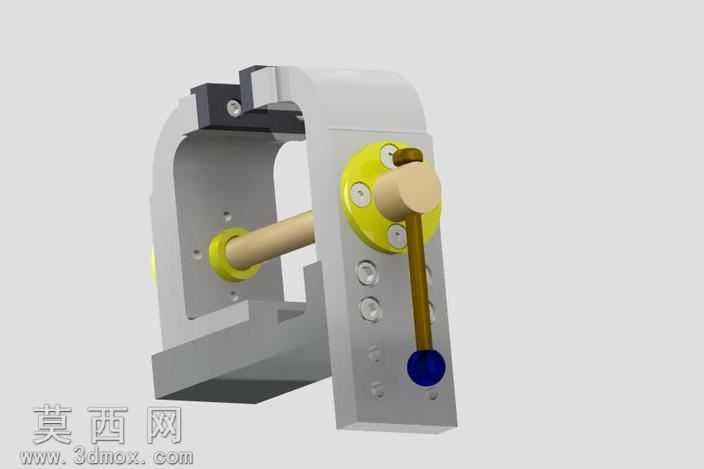

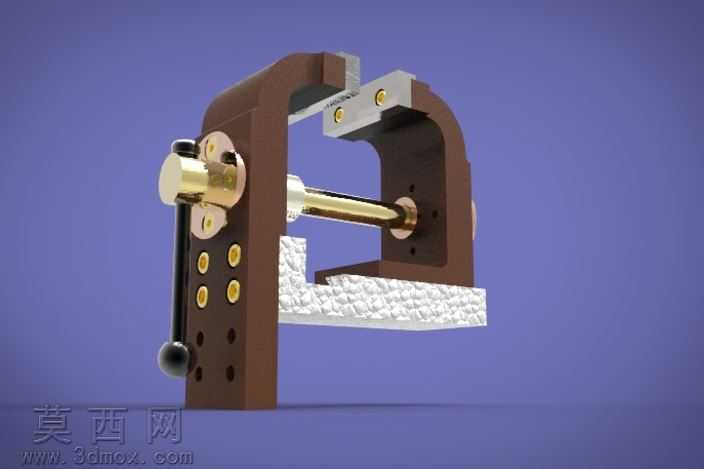

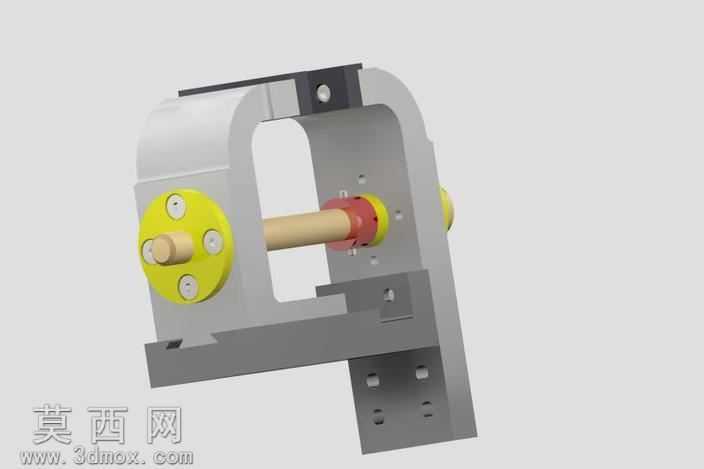

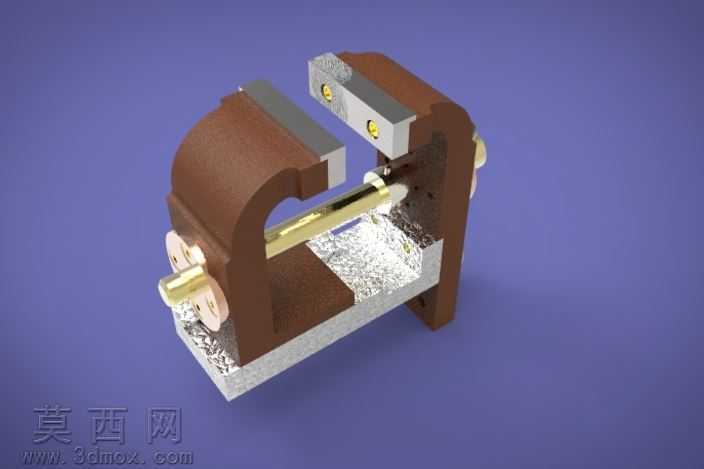

本作品为手动偏心式锁紧夹具的三维数字化设计成果，整体采用C型开式承载框架结构，建模阶段严格遵循机械加工工艺的公差配合要求，对所有装配部件进行了参数化建模，确保各运动副之间的间隙合理、动作顺畅无卡滞。模型构建过程中，首先完成主体承载基座的特征建模，基座采用厚重的实体结构设计，侧面预留多组定位安装孔位，可适配不同的工作台安装需求，基座表面的安装孔位均按照标准紧固件尺寸进行参数化定义，方便后续工程图的导出与实际加工。核心的锁紧执行机构采用偏心轴搭配滑动压块的结构设计，偏心轴通过两端的铜质衬套与基座连接，既保证了转动的顺滑度，又提升了耐磨性能，操作端设计了带球形握柄的操作杆，符合人体工程学的操作力矩要求，操作人员只需扳动操作杆即可通过偏心轴的行程变化带动前端压块完成快速锁紧与释放动作。压块与工件接触的端面设计了防滑纹理结构，增大接触摩擦力的同时避免夹伤工件表面，压块的滑动导轨与基座为一体化设计，保证了运动的直线度与锁紧的刚性。渲染阶段针对不同部件的材质特性进行了精细化的材质参数调整，主体基座采用深棕色铸铁材质，还原了铸铁件的哑光磨砂质感与表面细微的铸造纹理；金属轴类、紧固件、衬套部件分别赋予黄铜、抛光钢材的材质属性，还原了不同金属的反光特性与色泽差异；操作握柄采用黑色电木材质，表现出非金属材质的哑光漫反射效果。场景布光采用多光源组合的方式，主光源从侧上方投射，突出结构的轮廓层次与金属部件的高光细节，辅助光源补充暗部细节，避免结构死角出现死黑区域，背景采用低饱和度的纯色背景，将视觉焦点集中在夹具本身的结构特征上。整体设计兼顾了手动操作的便捷性与锁紧的可靠性，结构紧凑无冗余部件，所有运动部件均做了干涉检查，确保实际生产中可直接按照模型尺寸进行加工装配，适用于小型工件的钻孔、打磨、装配等工序的快速装夹定位，具备较强的实用价值。
