卫生级就地清洗CIP装置集成结构

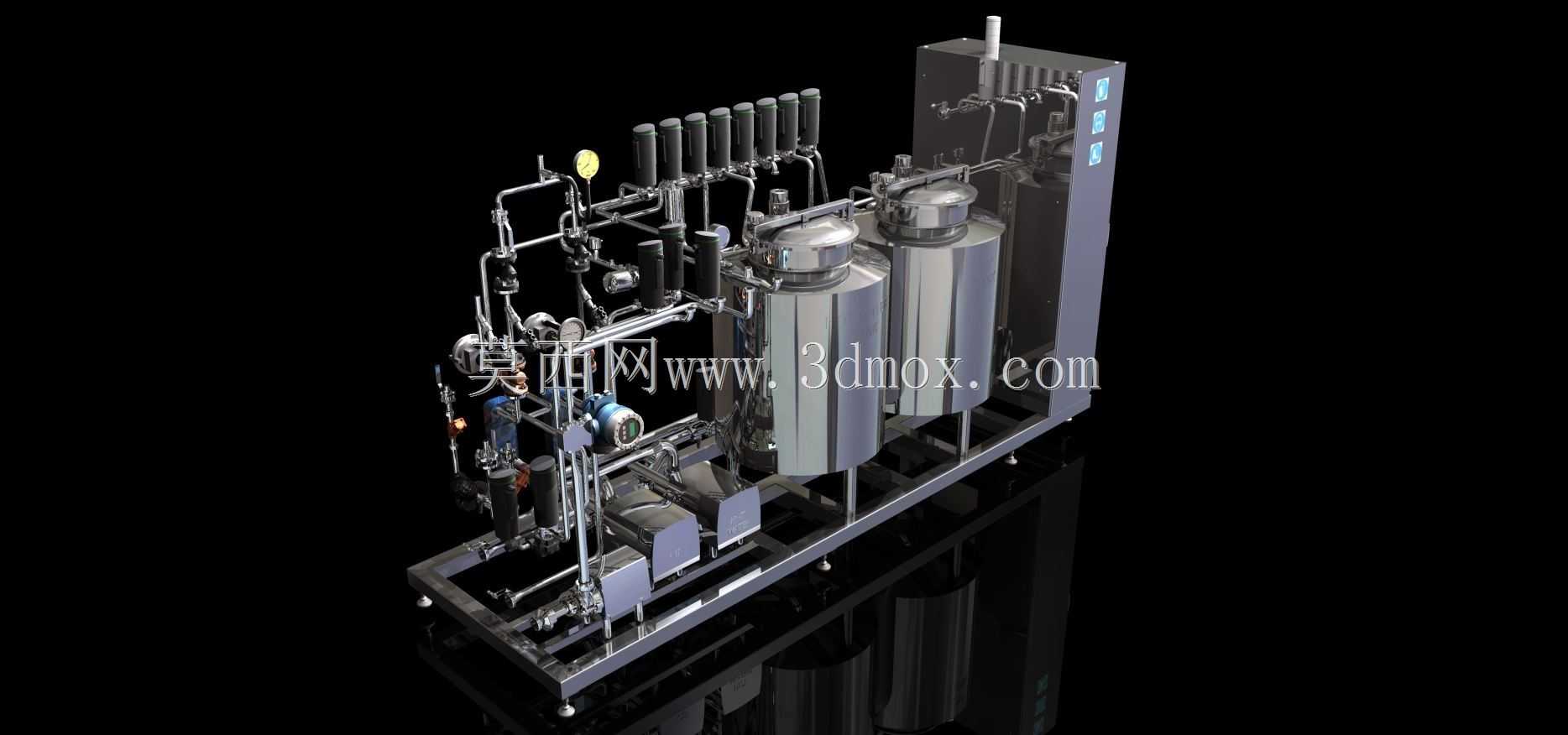

　　这套集成式就地清洗装置，核心服务于食品饮料、生物制药、乳制品加工等对生产管路卫生等级有严苛要求的生产场景，整套设备采用撬装式集成布局，所有功能部件均整合在同一公共底座上，无需现场拆分组装管路，到场后仅需对接生产管线接口、公用工程接口即可投入使用，大幅缩减现场安装的施工周期与管路对接出错概率。从实际使用逻辑来看，该装置同时覆盖CIP就地清洗与SIP在位灭菌两大核心功能，无需额外配置独立的灭菌单元，单套设备即可完成生产管线从碱液清洗、酸液中和、纯水冲净到高温蒸汽灭菌的全流程作业，避免生产系统拆卸清洗带来的二次污染风险，也能大幅降低一线操作人员的作业强度。设计阶段完全遵循卫生级设备的设计规范，所有与清洗介质接触的罐体、管路、

　　阀门过流面均做镜面抛光处理，管路连接采用卫生级快装卡接结构，不存在卫生死角，管路排布全程保持合理的倾斜角度，确保清洗、灭菌完成后管路内的残液可以完全排空，无积液残留，完全符合卫生级设计的相关指南要求。整套设备的核心功能单元包含两个立式卫生级储液罐，分别用于存储清洗液与漂洗水，罐体顶部配置呼吸阀与液位检测部件，可实时监控罐内液位状态，避免干烧或者溢罐问题；管路上集成了多组气动隔膜阀与截止阀，可通过阀组的逻辑切换，自动完成不同清洗回路的介质流向切换，无需人工手动扳动阀门切换流程；配套的输送泵采用卫生级离心泵，过流部件采用不锈钢材质，密封件选用卫生级耐温耐腐材质，可适配酸碱清洗液、高温蒸汽等不同介质的输送需求；管路上还配置了压力检测、

　　温度检测、流量检测元件，可实时采集清洗过程中的工艺参数，确保清洗流速、温度、浓度始终处于工艺要求的合理区间，保证清洗效果的一致性。从安装边界来看，整套撬装设备的底座采用型钢焊接成型，底部配置可调式支撑脚，可适配车间地面的不平整工况，安装时仅需预留对应长宽的安装空间，预留侧面操作维护通道即可，设备的总高度控制在常规车间层高的适配范围内，无需额外加高车间空间；管路接口全部集中布置在撬体的同一侧，方便现场与生产主管路对接，电气控制箱集成在撬体端部，所有内部线缆均已在厂内完成布线与调试，现场仅需接入主电源即可完成电气部分的对接。设计过程中充分考虑了日常维护的便利性，所有阀门、仪表、泵体均预留了足够的操作空间，易损件的拆装位置无其他部件遮挡，

　　更换密封件、检修泵体时无需大规模拆解周边管路；管路上的过滤器采用快开结构，可快速拆开清理过滤的杂质，无需借助专用工具。整套设备的管路排布经过优化，在保证流程通顺的前提下尽可能缩短管路长度，减少管路的弯头数量，一方面降低输送过程中的压力损失，提升泵组的运行效率，另一方面也减少了管路内的介质残留点，进一步提升卫生保障能力。设备上配置的仪表与控制元件均选用工业级成熟产品，运行稳定性强，可适配长时间连续清洗作业的工况，不会因为元件故障导致清洗流程中断。在实际生产应用中，该装置可对接多台生产设备的清洗回路，通过阀组切换依次完成不同生产单元的清洗作业，无需为单台生产设备配置独立的清洗单元，可大幅降低生产企业的设备投入成本，同时减少清洗介质的消耗，降低生产运行的综合成本。
