工业炉用空气燃料混合炉膛燃烧器结构

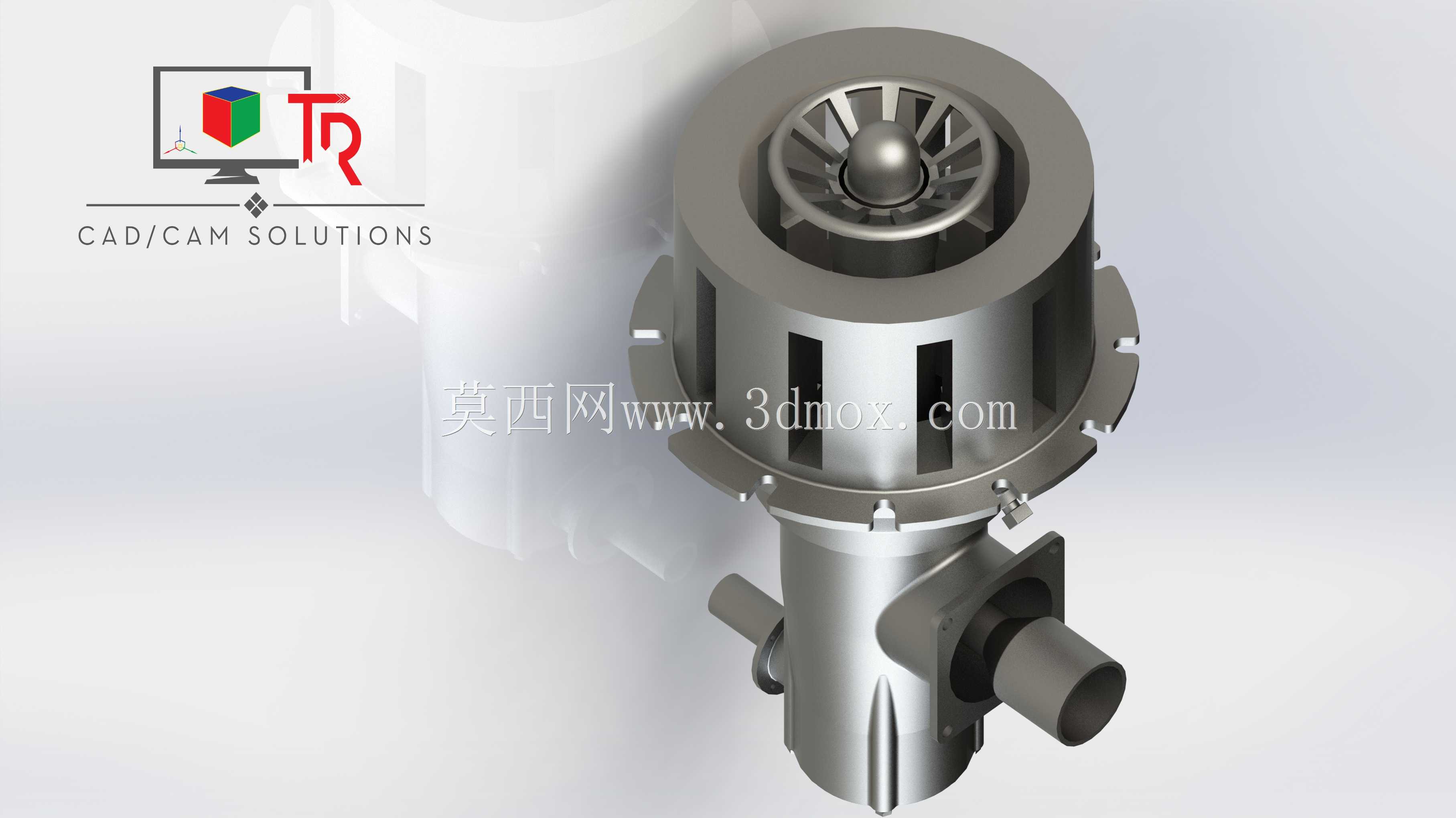

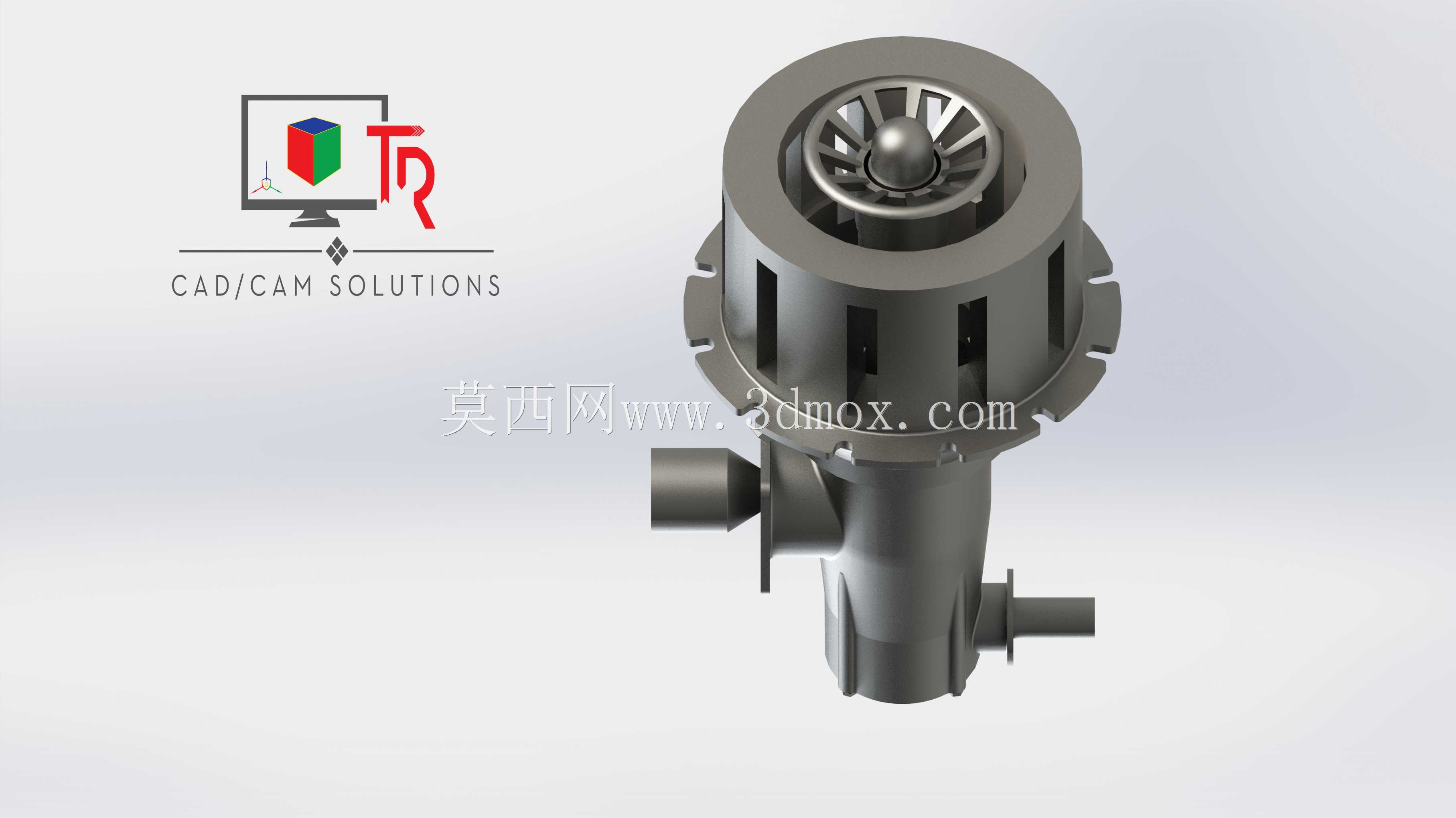

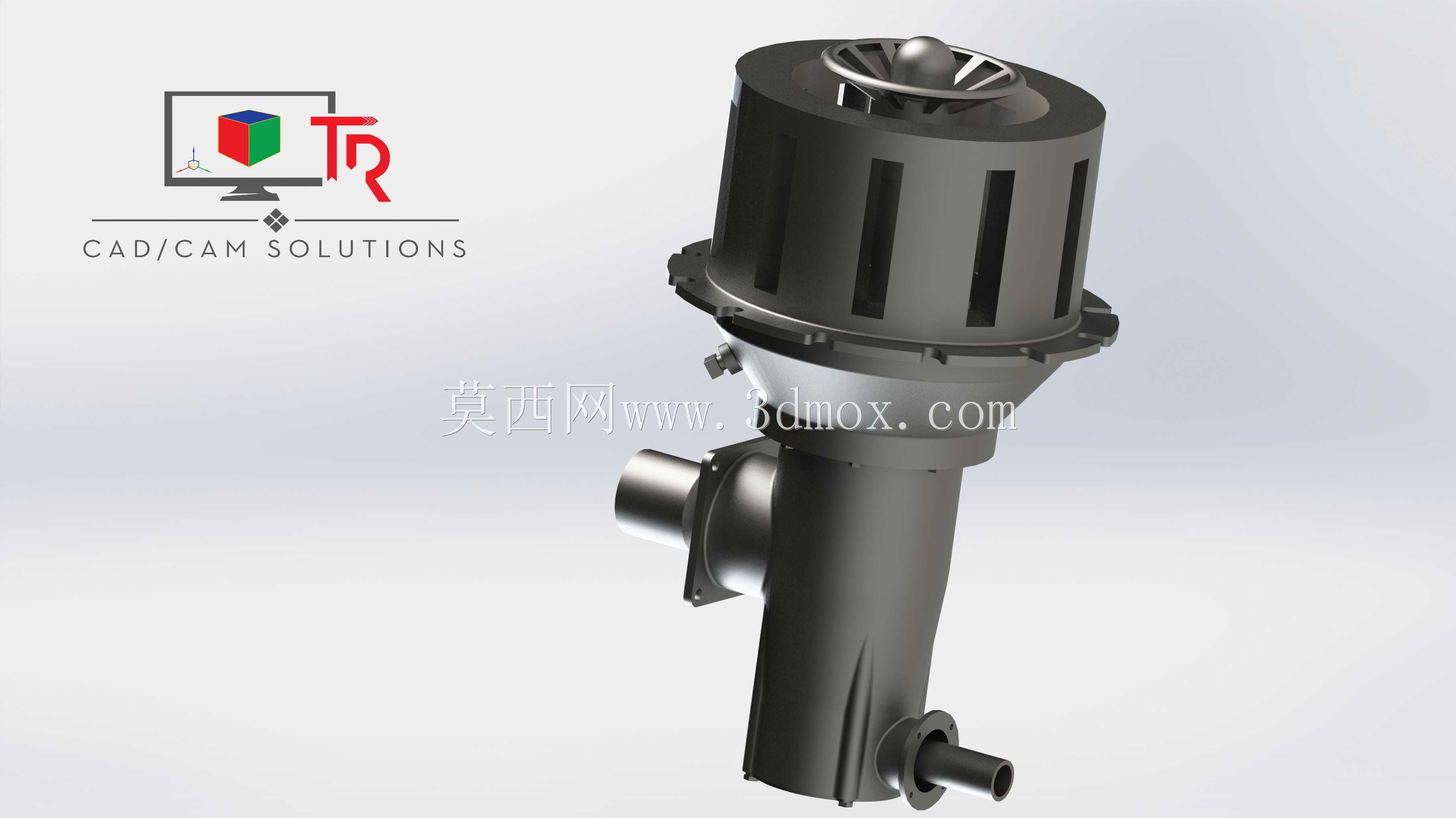

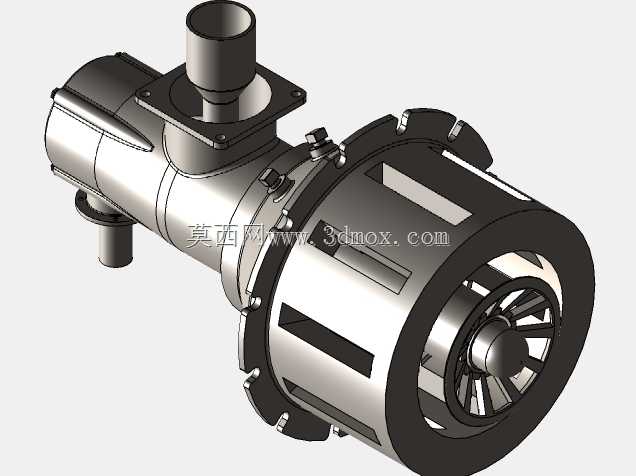

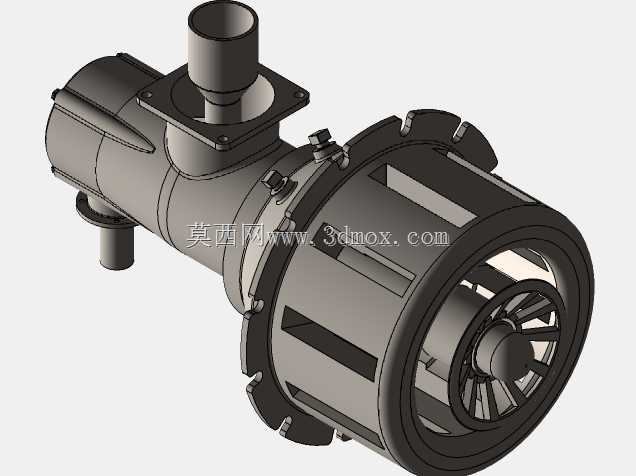

　　在各类工业加热炉、热处理炉、熔炼炉的炉膛结构中，燃烧器是直接决定热效率、燃烧稳定性与炉膛温度场均匀性的核心部件，这款燃烧器的结构设计完全围绕空气与燃料的预混、稳燃、火焰扩散需求展开，适配多种气体燃料的燃烧工况。从实际安装场景来看，该燃烧器采用法兰式安装接口，主体筒体嵌入炉膛侧壁预留的安装孔位，侧部预留的两个接口分别对应燃料输入与助燃空气输入通路，安装时需保证筒体前端的喷口端面与炉膛内壁面齐平，避免突出部分长期受高温烟气冲刷出现烧损，同时也不能过度凹入炉墙，防止火焰喷射角度偏移冲刷炉衬。从结构设计思路上，这款燃烧器采用了分级进风的结构逻辑，筒体上部的周向开槽是二次风的流通通道，中心位置的旋流结构负责一次风与燃料的初始混合，

　　顶部的导流叶轮可以让喷出的混合气流形成稳定的旋流卷吸效果，在喷口前端形成高温烟气回流区，保证低负荷工况下也能稳定着火，不会出现脱火、回火的问题。中心位置的球形钝体是稳燃的核心结构，混合气流经过钝体时会在尾迹形成低速回流区，卷吸炉膛内的高温烟气持续点燃新鲜的混合气，即使燃料热值出现小幅波动，也能维持稳定的燃烧状态，不会出现熄火断燃的故障。筒体下部的渐缩结构是为了匹配炉墙的安装厚度，不同安装深度的炉墙可以通过调整筒体的插入长度适配，侧部的两个管路接口采用标准管螺纹连接，安装时可以根据现场管路走向调整接口朝向，不需要额外加装转弯接头，减少管路阻力损失。在功能特性上，这款燃烧器可以适配多种常见的工业气体燃料，包括天然气、发生炉煤气、

　　液化石油气等，通过调整一次风与二次风的配比，可以实现不同长度的火焰形态，当需要短焰高温燃烧时，加大一次风的供入比例，让燃料与空气在燃烧器内部充分预混，喷出后即可快速完全燃烧，火焰长度短，局部热流密度高，适合快速加热的熔炼工况；当需要长焰柔烧时，降低一次风比例，让燃料在喷出后逐步与二次风混合燃烧，火焰长度更长，温度场分布更均匀，适合大型台车炉、退火炉的宽炉膛加热需求。从外形尺寸边界来看，主体筒体的外径适配常见的炉墙开孔尺寸，安装法兰的螺栓孔位符合行业通用的安装标准，不需要对现有炉墙开孔进行二次改造即可直接替换同规格的老旧燃烧器，整体轴向长度控制在合理范围内，不会在炉墙外侧占用过多的安装空间，方便现场的管路连接与日常维护。日常运维中，

　　这款燃烧器的旋流叶轮与钝体结构采用可拆卸设计，长期运行后如果出现积碳、烧损的情况，可以直接从筒体前端拆下更换，不需要将整个燃烧器从炉墙上拆下，大幅降低了维护的工作量与停机时间。周向的二次风开槽采用均匀分布的设计，保证二次风沿圆周方向均匀供入，不会出现局部配风不足导致的不完全燃烧问题，减少烟气中一氧化碳与氮氧化物的生成量，满足工业炉的环保排放要求。在实际选型适配时，需要根据炉膛的额定热负荷匹配对应规格的燃烧器，同时根据炉膛的工作压力调整燃烧器的出口喷射速度，保证火焰不会被炉膛正压压回造成回火，也不会因为喷射速度过高导致脱火。这款燃烧器的结构没有复杂的运动部件，整体可靠性高，适合长期连续运行的工业加热工况，在机械制造、冶金、建材等行业的各类加热炉上都有广泛的应用场景，建模时还原了所有的内部流道结构与外部安装接口，可直接用于炉体结构的配套设计、燃烧系统的管路布局模拟，也可以作为老旧设备改造时的选型参考模型，帮助设计人员快速完成燃烧系统的布局校核，避免安装时出现尺寸干涉、接口不匹配的问题。
