铸造车间用大容量铸铁承接转运桶结构

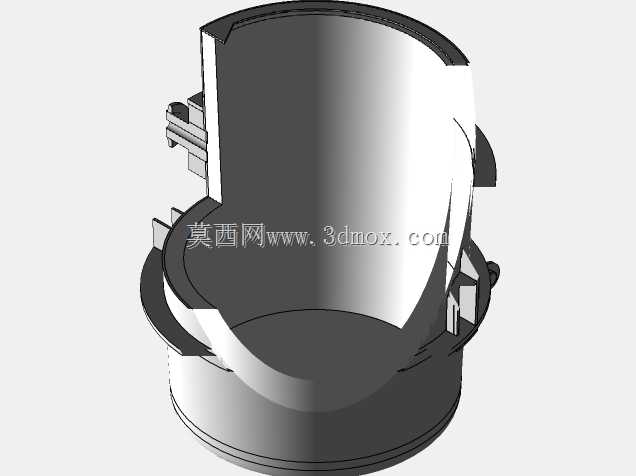

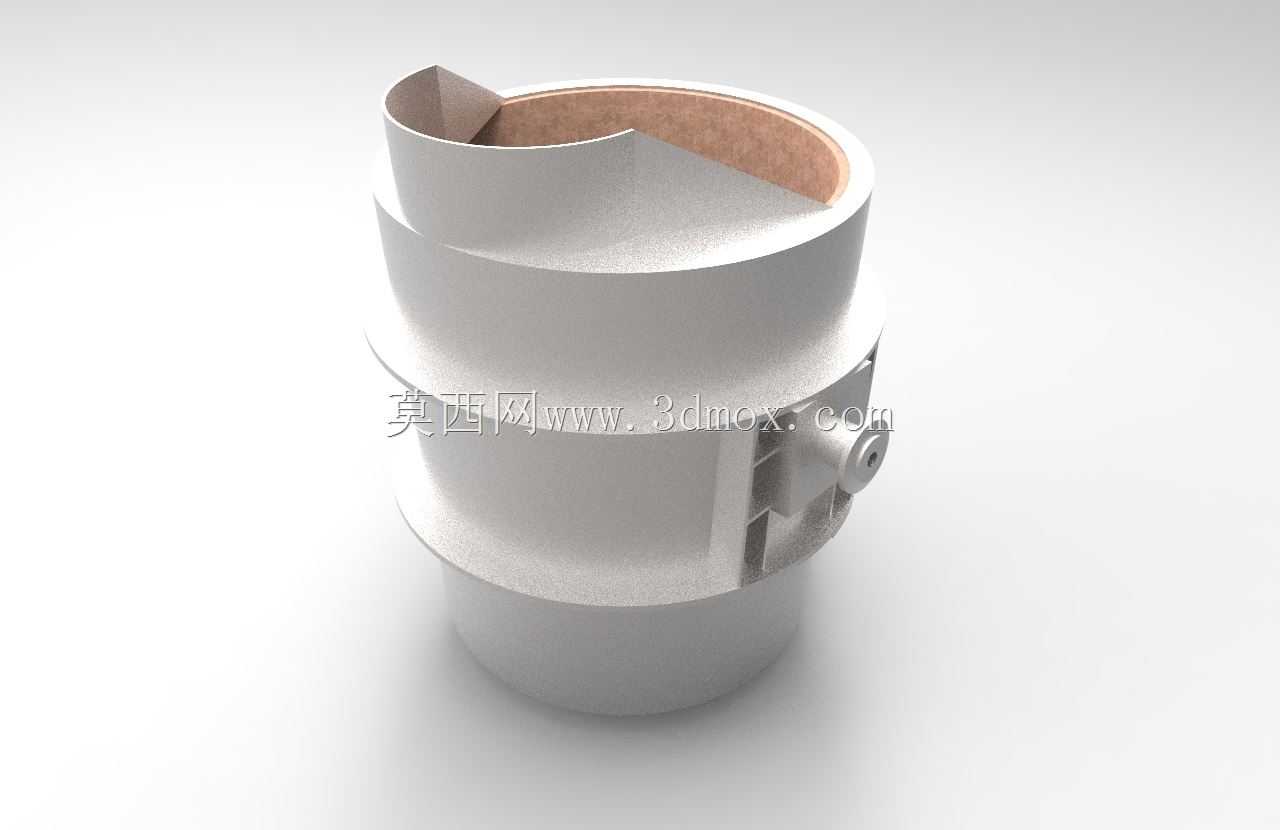

　　在铸造车间的熔炼与造型作业动线里，这类铸铁材质的承接转运容器是衔接熔化工序与浇铸工序的关键工装，不同于普通敞口式铁水包，该桶体采用阶梯式变径结构设计，主要适配搅拌式熔化设备的出料口高度差，能够在承接高温铁水时最大程度降低液流飞溅风险，减少铁水氧化夹杂的产生概率。从结构受力角度看，桶身的多道环形凸筋并非装饰性结构，而是针对高温铁水长期冲刷、桶壁反复热胀冷缩的工况做的加强设计，每道凸筋的位置都对应桶身不同高度的应力集中区域，能够有效抵消铁水静压力带来的桶壁形变，避免长期使用后出现桶身鼓包、焊缝开裂的问题。桶体上部的斜向导流缺口是经过多轮现场调试优化的结构，缺口的倾斜角度与桶身倾倒时的回转中心做了匹配设计，

　　当桶体绕侧部的铰接轴旋转至浇铸角度时，导流缺口的下沿会刚好对齐浇铸口的进料位置，铁水能够沿着缺口斜面平稳流出，不会出现断流、撒漏的情况，同时缺口的内边缘做了圆弧过渡处理，避免铁水残留凝结后影响后续导流效果。侧部的铰接安装座采用加厚一体式铸钢材质，与桶身采用满焊连接后做了去应力退火处理，铰接孔的同轴度公差控制在0.2mm以内，能够适配车间通用的吊运倾转机构，不需要额外制作转接工装，安装时只需要将铰接轴穿入两侧安装座的孔位，锁紧轴向定位挡板即可完成挂载，安装边界能够兼容现有绝大多数吨位的铁水倾转吊架，不需要对现有吊运设备做改造。桶体内部的容积经过精准核算，额定承载的铁水容量匹配单炉次的熔化出料量，既不会因为容积过小导致承接时铁水溢出，

　　也不会因为容积过大造成桶壁材料浪费、整体重量超标增加吊运负载。桶身下部的直段结构是为了适配车间现有运输轨道的承载工位定位，放置在转运小车上时能够直接卡入定位槽，不需要额外做对位调整，运输过程中不会因为轨道颠簸出现移位。不同于带耐火砖内衬的传统铁水包，该桶体采用高铬铸铁整体铸造成型，内壁经过打磨抛光处理，铁水不容易粘附在桶壁上，清理残留铁渣时只需要在桶体冷却后用专用工具轻敲即可脱落，日常维护的工作量远低于带内衬的结构，同时整体铸造成型的桶壁不存在内衬脱落的风险，能够避免内衬杂质混入铁水影响铸件质量。在实际作业流程中，熔化完成的铁水从搅拌炉的出料口直接注入该转运桶，通过车间的吊运轨道将桶转运至造型工位，操作倾转机构带动桶体绕铰接轴旋转，

　　铁水从上部的导流缺口平稳流出注入砂型浇口，完成浇铸后桶体转回竖直位置，吊运至清渣工位清理残留铁渣后即可循环投入使用。设计过程中针对桶壁的热传导做了仿真验证，在满载高温铁水的工况下，桶体外壁的温度能够控制在安全范围内，不会出现吊运过程中烫伤操作人员的风险，同时桶身的壁厚经过热应力仿真优化，在保证结构强度的前提下尽可能降低壁厚，减少桶体本身的蓄热量，降低铁水在转运过程中的温降，保证浇铸时铁水的温度符合工艺要求。侧部铰接座的位置经过重心匹配设计，满载状态下桶体的重心刚好位于铰接轴的正下方，空载时重心略偏向桶底一侧，既能够保证吊运过程中桶体保持竖直状态不会意外倾翻，也能够在浇铸倾转时减少操作力，降低操作人员的劳动强度。桶口的卷边结构同样是出于安全考虑，加厚的卷边能够提升桶口的结构强度，避免长期使用后桶口受碰撞变形，同时卷边的圆弧结构能够减少应力集中，防止桶口在反复热胀冷缩下出现裂纹。
