旁置式制动杆金属铸造模具结构设计

　　这套模具针对车辆旁置制动杆的批量金属铸造需求设计，采用6件同模排布的结构方案，单模次即可完成六件制动杆毛坯的成型作业，适配中小批量铸件的生产节拍，在商用车底盘零部件、工程机械制动系统配件的铸造生产场景中具备较高的适配性。制动杆作为制动系统的传力核心部件，工作过程中需要承受踏板输入的反复踩踏载荷，同时将作用力传递至制动执行机构，铸件本身需要具备足够的结构强度与抗疲劳性能，因此模具的型腔排布、浇注系统设计都围绕铸件的成型质量均匀性展开。

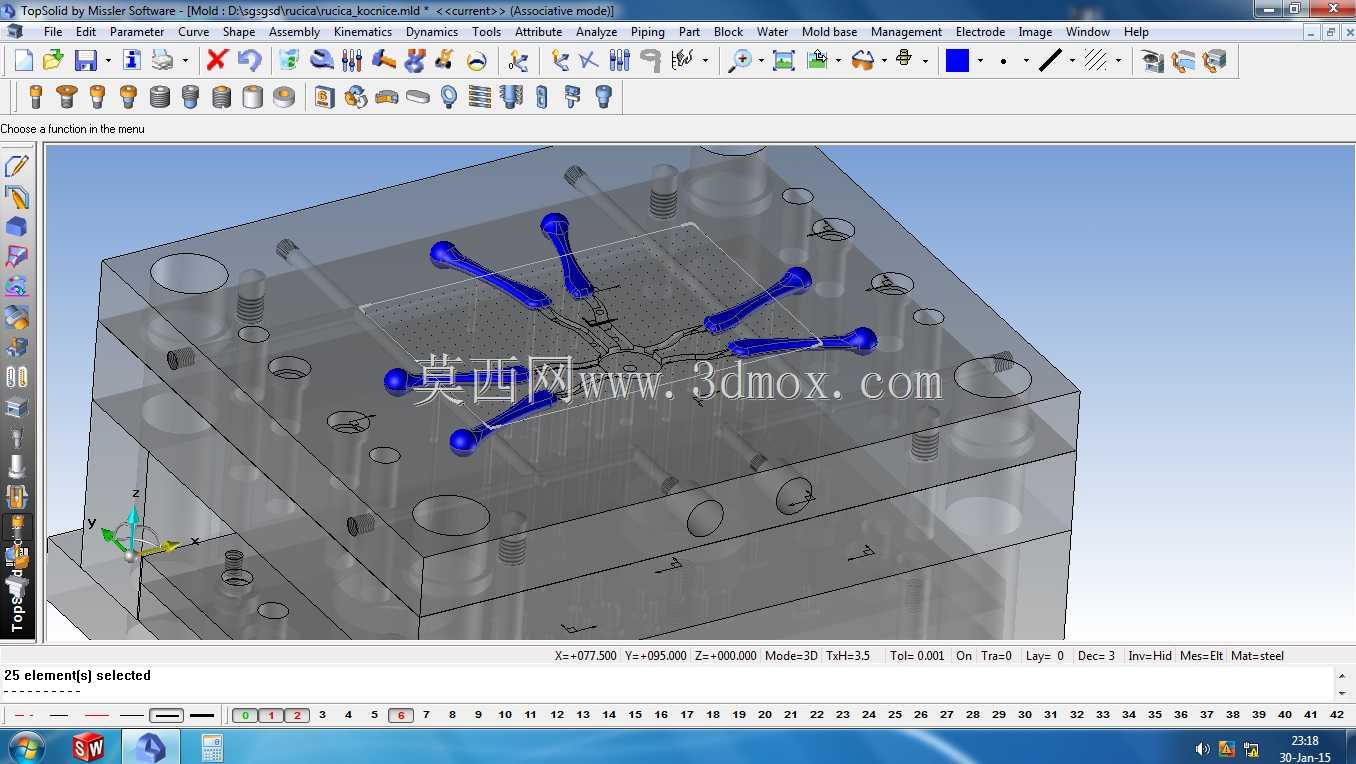

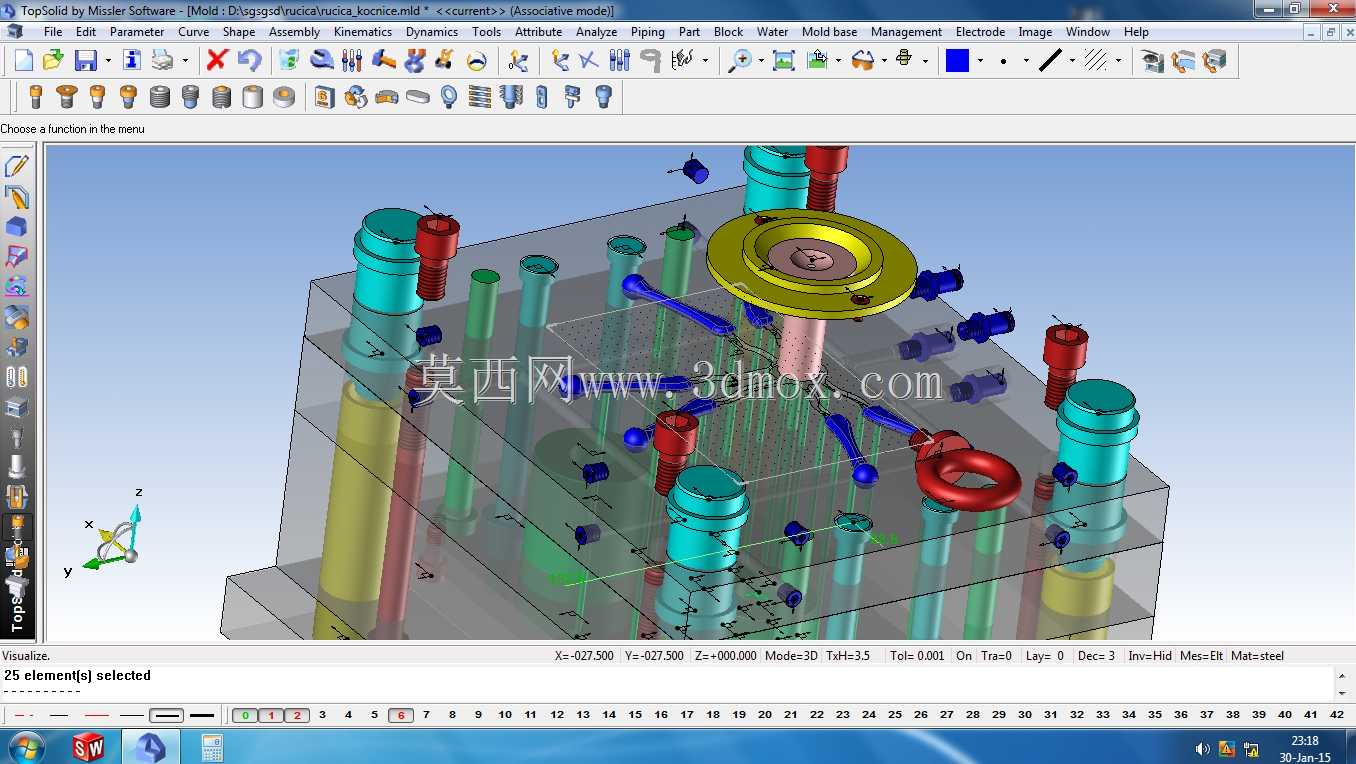

　　从模具整体结构来看，采用标准模架叠层设计，上下模的合模定位依靠导柱导套完成精准对位，避免合模错位导致的铸件尺寸超差。六件制动杆的型腔围绕模具中心区域呈放射状排布，这种排布方式可以让金属液在充型过程中从中心分流道均匀流向各个型腔，减少不同型腔之间的充型时间差，避免个别型腔出现冷隔、浇不足的缺陷。每个型腔对应制动杆的完整外形结构，包括杆身的过渡圆弧、端部的连接球头、安装位的凸台结构，都在型腔中做了精准的形貌还原，保证铸件成型后仅需少量精加工即可满足装配尺寸要求。

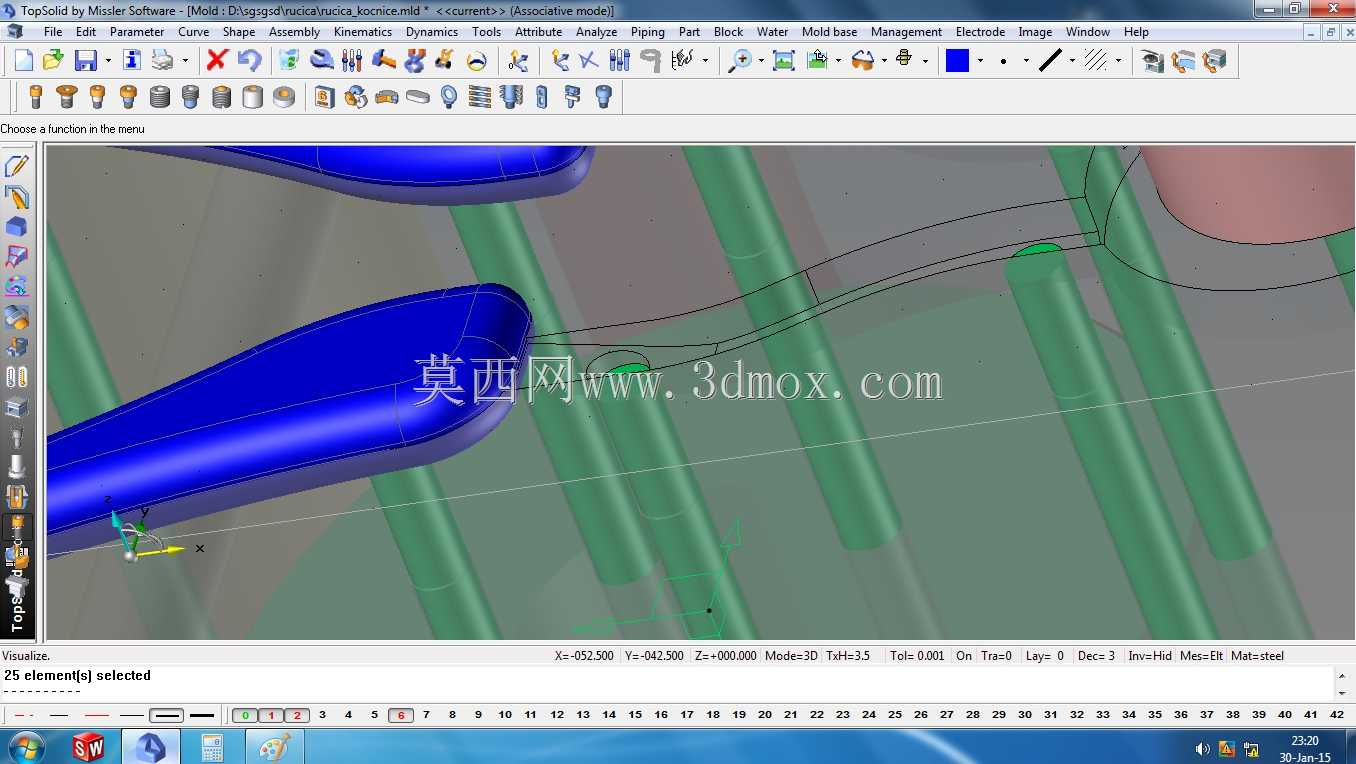

　　浇注系统的设计上，主浇道设置在模具中心位置，分流道采用梯形截面设计，降低金属液流动过程中的阻力，每个型腔的进料口设置在制动杆杆身的较厚截面位置，避免进料口设置在受力关键区域导致的铸件组织缺陷，同时也方便后续浇口的去除作业。模具的排气结构开设在每个型腔的末端位置，也就是制动杆球头的端部，金属液充型过程中，型腔内的空气可以顺着排气槽顺利排出，避免铸件内部产生气孔缺陷，影响制动杆的结构强度。

　　模具的冷却水道围绕各个型腔均匀布置，水道距离型腔壁的距离保持在合理范围，保证金属液凝固过程中各个区域的冷却速度均匀，减少铸件因冷却不均产生的内应力，避免后续加工或使用过程中出现变形问题。顶出机构采用多点顶出设计，每个制动杆铸件对应多个顶杆点位，顶杆位置设置在铸件的非受力面、非配合面位置，顶出过程中受力均匀，不会顶伤铸件表面，也不会在铸件的关键功能面留下顶出痕迹，减少后续表面处理的工作量。

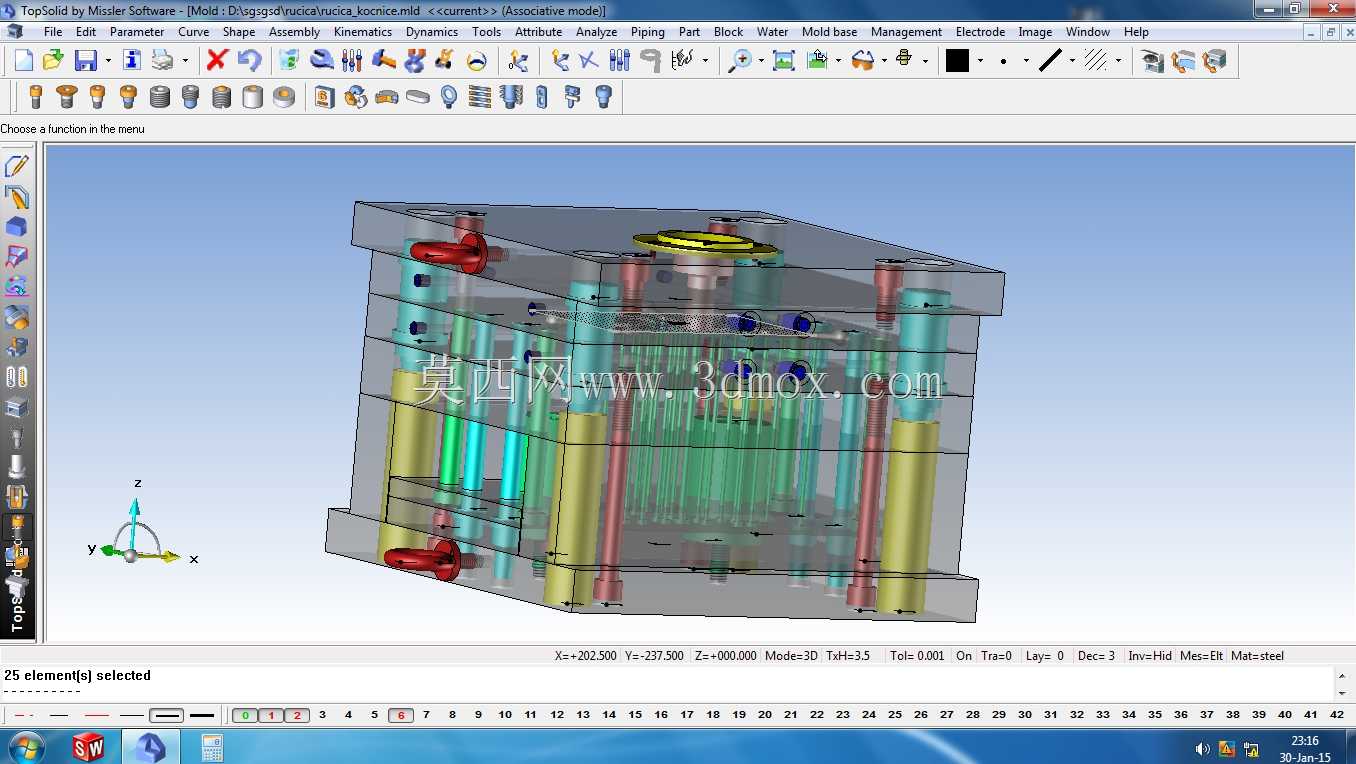

　　从安装边界来看，这套模具的外形尺寸适配常规吨位的金属铸造设备，模架的安装槽、定位孔尺寸符合通用铸造机的装夹标准，不需要额外做安装适配改造即可上机使用。模具的开模行程设计充分考虑了制动杆铸件的取出空间，上下模打开后，铸件与分流道凝料都有足够的操作空间取出，不会出现取件卡滞的问题。日常生产过程中，模具的分型面做了耐磨处理，反复合模生产过程中不易出现磨损飞边，减少生产过程中的模具维护频次，提升连续生产的稳定性。

　　针对制动杆铸件的材质特性，模具的型腔表面做了对应的耐高温处理，能够承受金属液充型过程中的高温冲刷，延长模具的使用寿命。六件同模的排布方案，在保证铸件成型质量的前提下，最大化利用了模架的成型面积，相比单件或小数量排布的模具，单模次的生产效率提升明显，同时也降低了单件铸件的生产能耗与分摊模具成本，适合制动杆这类标准化零部件的规模化铸造生产。在实际生产验证中，这套模具生产的制动杆铸件尺寸一致性好，内部组织致密，能够满足制动系统部件的强度测试要求，杆身的受力区域没有明显的铸造缺陷，后续的机加工余量控制在合理范围，有效减少了后续工序的加工时长。
