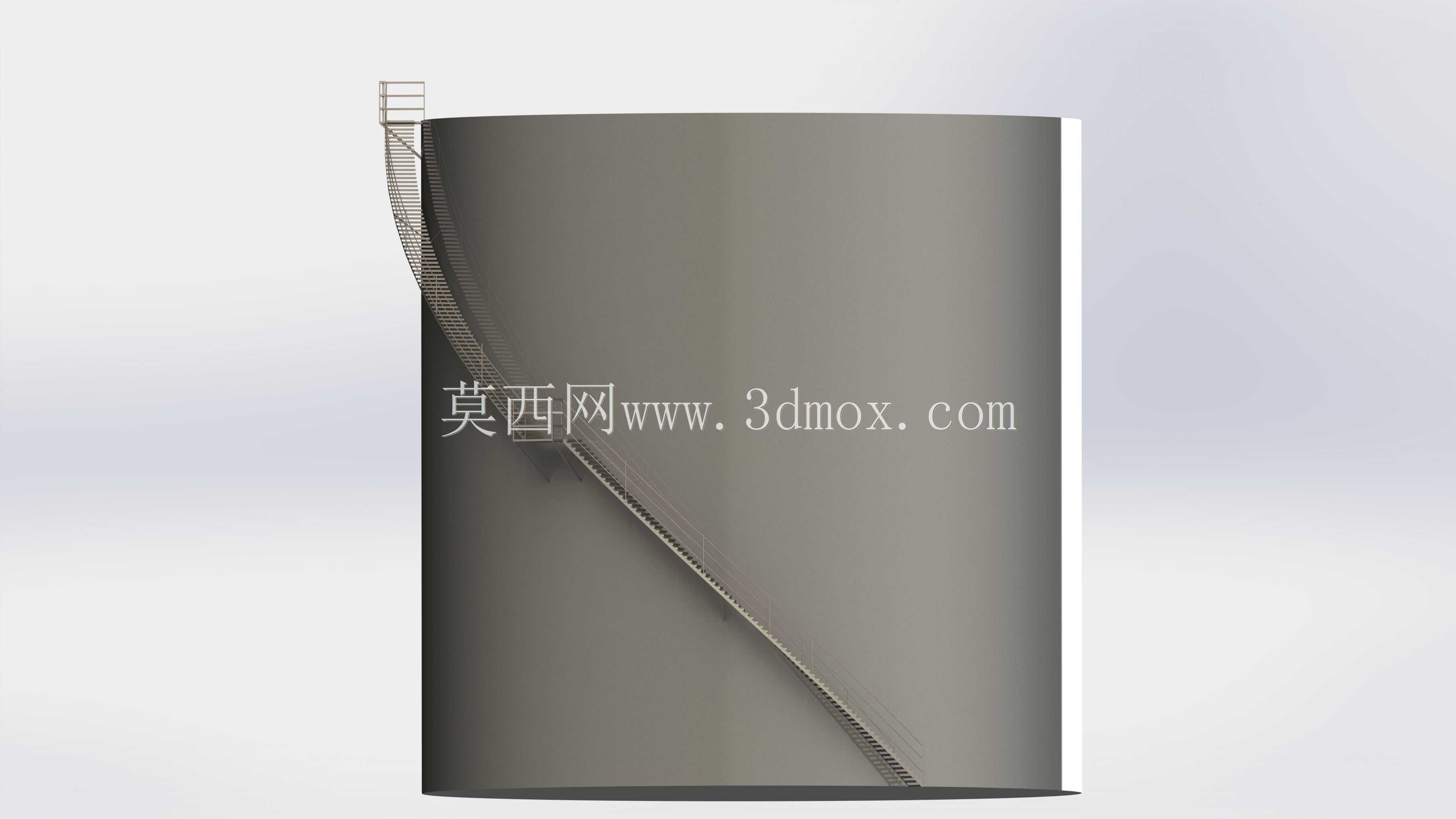

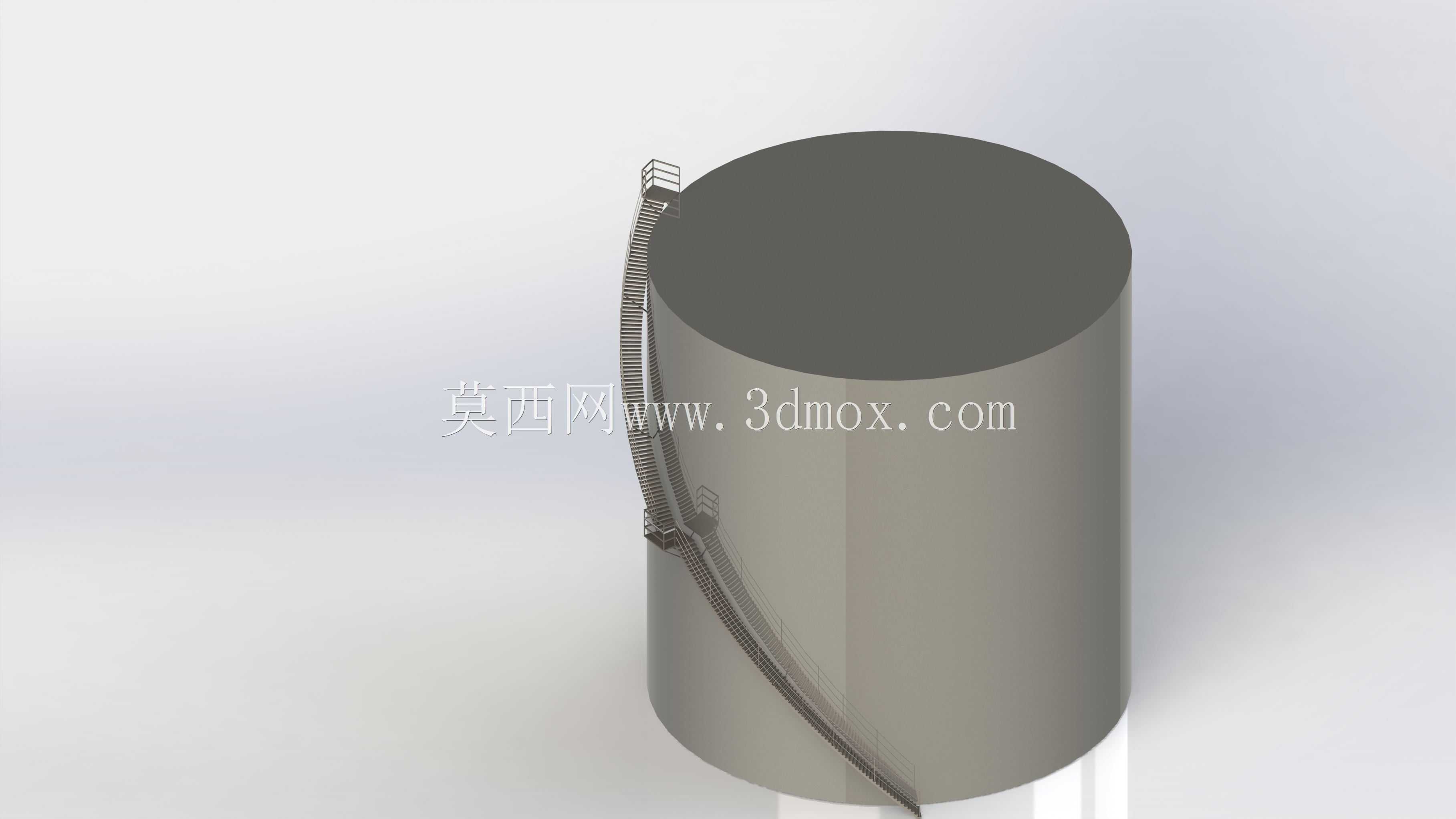

带外置斜梯及外接管路的立式储水罐体

　　在市政供水调蓄、工业循环水暂存、厂区消防水储备这类场景里，大容积立式储水罐体是很常见的静设备，这次呈现的罐体结构，核心是围绕3000立方米级储水需求做的落地式设计，没有采用高架支撑结构，直接坐落在硬化处理的混凝土地基上，对基础的承压均匀性要求较高，设计阶段需要提前核算满水状态下的总载荷，避免出现基础不均匀沉降导致的罐体变形、焊缝拉裂问题。

　　罐体本身采用等直径圆柱壳结构，相比锥底或者异形罐体，圆柱壳的环向应力分布更均匀，板材拼接的焊缝走向更规整，加工制造阶段的卷板、焊接工序难度更低，现场安装时的组对效率也更高。罐体侧壁的外置斜梯是人员上下罐顶的核心通道，斜梯的倾角控制在45度到50度之间，踏步采用防滑花纹钢板弯折成型，每级踏步的高度差控制在180mm以内，宽度不小于200mm，外侧设置连续的防护栏杆，栏杆高度不低于1.2米，中间设置两道横杆，底部设置不低于100mm的挡脚板，避免人员巡检、检修上下时发生踏空、坠物风险。斜梯和罐体侧壁之间采用间断焊接的连接支架固定，支架间距控制在1.5米左右，既保证连接强度，又避免连续焊接导致的罐体壁板局部应力集中，长期使用下出现焊缝疲劳开裂。

　　罐体附带的外接管路结构，分别对应进水、出水、溢流、排污这几个核心功能，进水管路从罐体中下部接入，管口朝向罐壁方向设置弯头，避免进水时直接冲刷罐底沉积的杂物，同时减少进水过程中的液面扰动；出水管路的接口设置在距离罐底300mm以上的位置，避免罐底沉积的泥沙、锈渣进入下游供水管网；溢流管的口径比进水管大一级，管口设置在罐顶设计最高液位以上，末端加装防虫网，不设置阀门，直接和厂区排水管网连通，避免进水阀门故障时液体从罐顶溢出；排污管设置在罐体最底部的集污槽位置，配套闸阀，定期开启可以排出罐底沉积的杂质，排污管的坡度不小于千分之三，保证排污时杂质能随水流顺利排出，不会在管段内淤积。

　　设计这类罐体的时候，首先要确定的是安装边界，3000立方米的立式圆柱罐，直径通常在16米左右，罐体高度在15米上下，安装时需要在罐体周围预留不小于2米的巡检通道，斜梯的入口位置要和厂区的巡检道路顺畅衔接，外接管路的排布要避开斜梯的上下通道，同时预留足够的阀门操作、后期维护的空间，管路上的法兰连接位置要预留拆装螺栓的操作距离，不能紧贴罐体或者其他管线。罐顶需要设置通气孔、人孔，人孔的直径不小于600mm，方便检修人员进入罐体内部做防腐、清理作业，通气孔要保证罐内压力和大气压始终保持平衡，避免进水时罐内正压过大、出水时罐内负压抽瘪罐体壁板。

　　从结构受力的角度看，罐体壁板的厚度是从上到下逐渐增加的，因为液体静压力和液位高度成正比，罐壁底部承受的水压最大，板材厚度要满足环向抗拉强度的要求，越靠近罐顶的位置壁板可以越薄，在保证强度的前提下尽可能减少板材用量，控制整体制造成本。壁板之间的环向焊缝、纵向焊缝都要做煤油渗透或者无损检测，保证焊缝的密封性，罐体制作完成后要做满水试验，静置72小时检查无渗漏、无明显变形才能交付使用。斜梯的设计还要考虑风载荷的影响，尤其是在空旷厂区或者沿海多风区域，斜梯和罐体的连接支架要能承受侧向风载，不会出现晃动、连接松动的问题，踏步的承载能力要满足单人携带检修工具通行的载荷要求，均布载荷不低于3.5kN每平方米。

　　这类储水罐体的应用场景还会延伸到建筑施工临时供水、农业灌区的中转储水、工业园区的应急备用水存储，不同场景下的管路接口位置、配件配置会有小幅调整，但核心的圆柱罐体加外置斜梯的结构形式通用性很强，建模过程中要重点关注壁板厚度的阶梯变化、斜梯和罐体的连接节点、管路和罐体的开孔补强位置，罐体开孔的位置要做补强圈焊接，避免开孔位置的应力集中导致罐体变形，补强圈的尺寸要根据开孔直径、罐体壁板厚度计算确定，和罐体壁板紧密贴合焊接，焊接后要做气密性检查。

　　安装阶段还要注意，罐体的基础要做水平度校验，基础表面的水平度误差不能超过千分之一，避免罐体安装后出现倾斜，导致液位测量不准、局部壁板受力过大。斜梯在地面预组装完成后再整体吊装和罐体连接，比高空散装的效率更高，也更容易控制斜梯的安装精度，保证踏步的水平度，不会出现踏步倾斜、积水打滑的问题。外接管路安装时要设置独立的管架支撑，不能把管路的重量全部压在罐体壁板上，避免长期载荷作用下罐体壁板出现局部变形，影响罐体的整体密封性和使用寿命。
