5.45x39规格步枪弹药筒结构设计

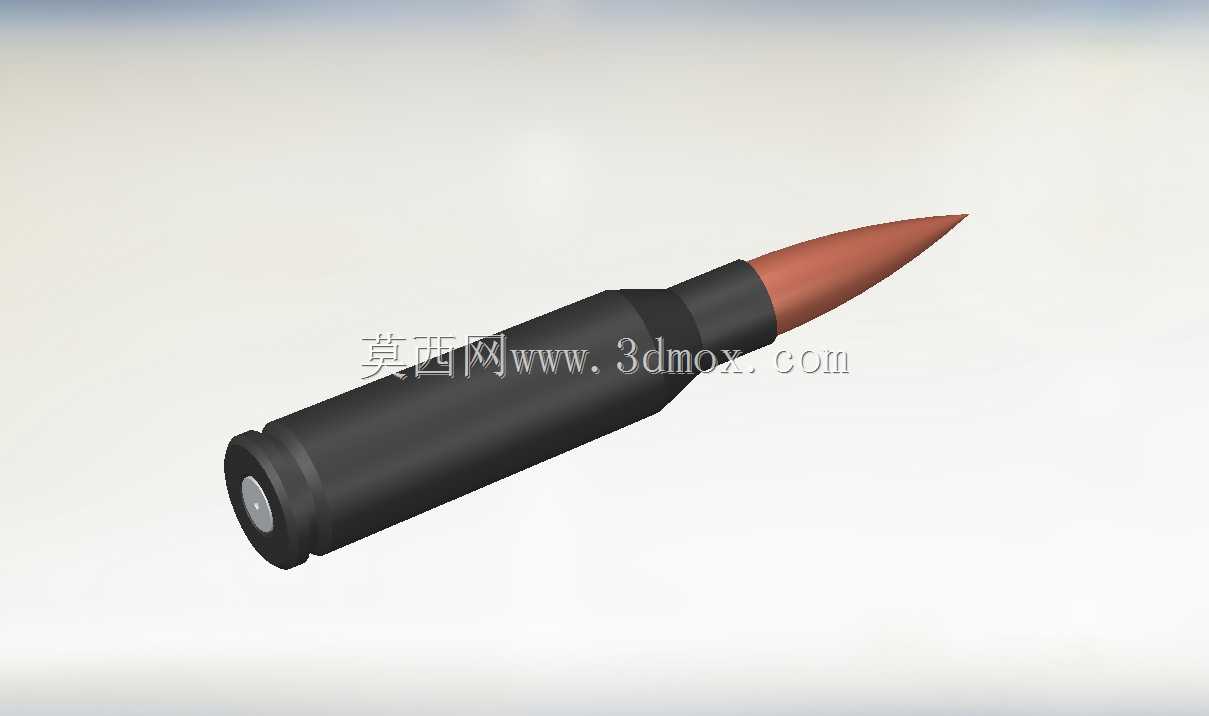

　　在轻武器装备的研发与教学场景中，弹药筒作为子弹的核心承载部件，其结构精度直接关系到供弹可靠性、击发稳定性与弹道一致性，这款5.45x39规格的弹药筒三维结构，完全围绕小口径步枪的实际使用需求完成参数化建模，可直接用于枪械供弹机构的匹配验证、弹道仿真的前置建模参考，以及军工类机械设计教学的案例演示。从实际使用场景来看，该规格弹药筒适配主流小口径自动步枪的膛压设计标准，筒身的锥度、肩部过渡弧度、底缘厚度均严格对应制式枪械的弹膛尺寸边界，建模过程中优先保证了与弹膛定位面的贴合精度，避免出现供弹卡滞、闭气不严的问题。设计思路上，没有采用简化的圆柱加圆锥拼接方式，而是针对弹药筒各段的功能差异做了分段结构处理：筒口段做了微收的收口结构，

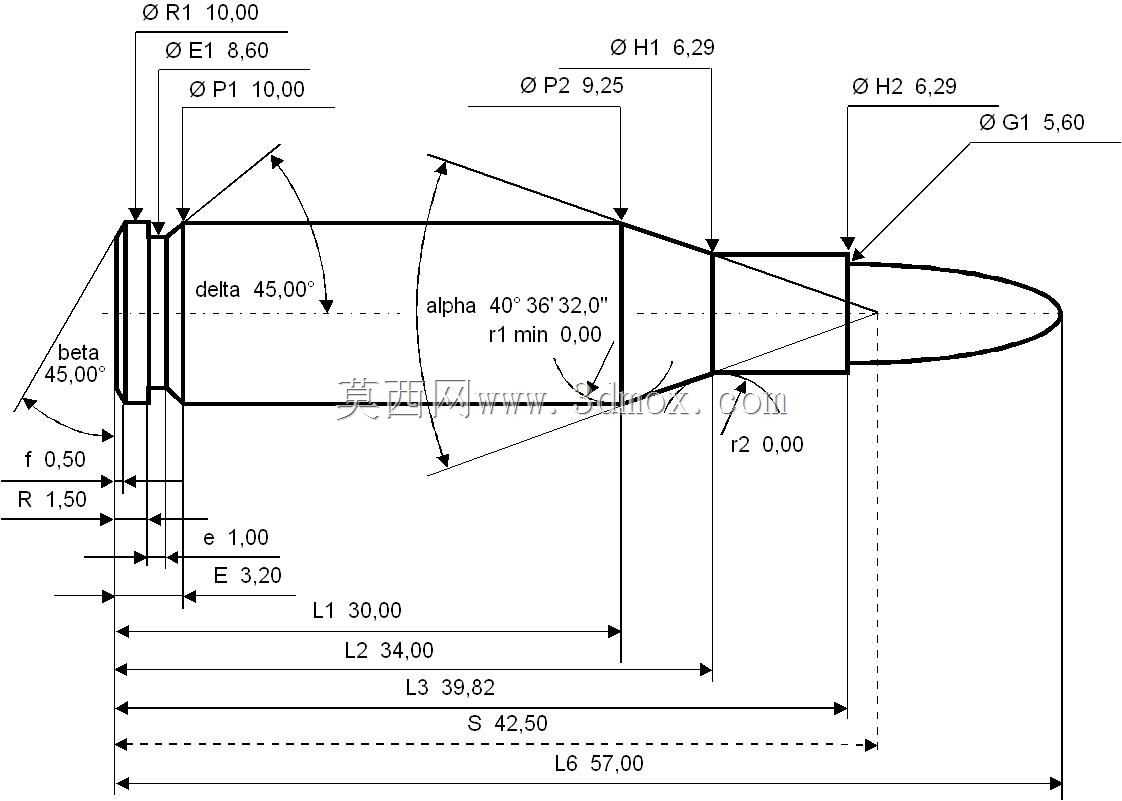

　　用来固定弹头的被甲尾部，保证弹头与筒身的同轴度，避免弹头在供弹过程中出现偏斜；斜肩段采用平滑的圆弧过渡，一方面在入膛时起到导向定位作用，另一方面能承受击发时的部分膛压反冲，减少筒身形变；筒体段保留了合理的壁厚梯度，靠近底火的底部区域壁厚更大，用来承受击发瞬间的高压燃气冲击，靠近筒口的区域壁厚适当减薄，既控制整体重量，也能在击发时产生可控的膨胀形变，贴紧弹膛内壁实现闭气。外形尺寸与安装边界方面，整体长度严格控制在39毫米的标准范围内，筒体最大直径对应5.45口径弹药的制式规格，底缘的突出尺寸、底火室的深度与直径均匹配制式步枪的抽壳钩、击针结构尺寸，建模时预留了弹头安装的配合段长度，可直接与同规格弹头模型完成装配，组成完整的子弹组件。

　　从功能特性来看，该结构完全还原了制式弹药筒的力学承载逻辑，底部的底火安装位做了定位凸台设计，保证底火压装后的同轴度，避免击针击发时出现偏打；筒身的外表面粗糙度对应量产弹药的加工精度，在供弹仿真中可模拟弹匣内弹药堆叠、上弹过程中的摩擦阻力，为供弹弹簧的参数选型提供参考。在结构验证场景中，该模型可导入有限元分析软件，模拟击发瞬间的膛压分布，验证筒身各段的壁厚是否满足强度要求，避免出现炸膛、断壳等故障；在教学场景中，可通过拆解模型的各段结构，讲解弹药筒从定装、入膛、击发到抽壳的全流程工作原理，帮助结构设计从业者理解轻武器零部件的尺寸公差配合逻辑。不同于简化的示意模型，该结构在细节处还原了弹药筒底部的退壳槽设计，退壳槽的宽度、

　　深度均匹配抽壳钩的尺寸参数，保证抽壳过程中钩爪能顺利卡入，完成击发后的抛壳动作；筒身的锥度设计也充分考虑了弹匣供弹的顺畅性，合理的锥度能让弹药在弹匣内自然堆叠排列，减少推弹过程中的阻力，避免出现双排供弹时的卡弹故障。
