5.8x42mm步枪弹药结构三维数模

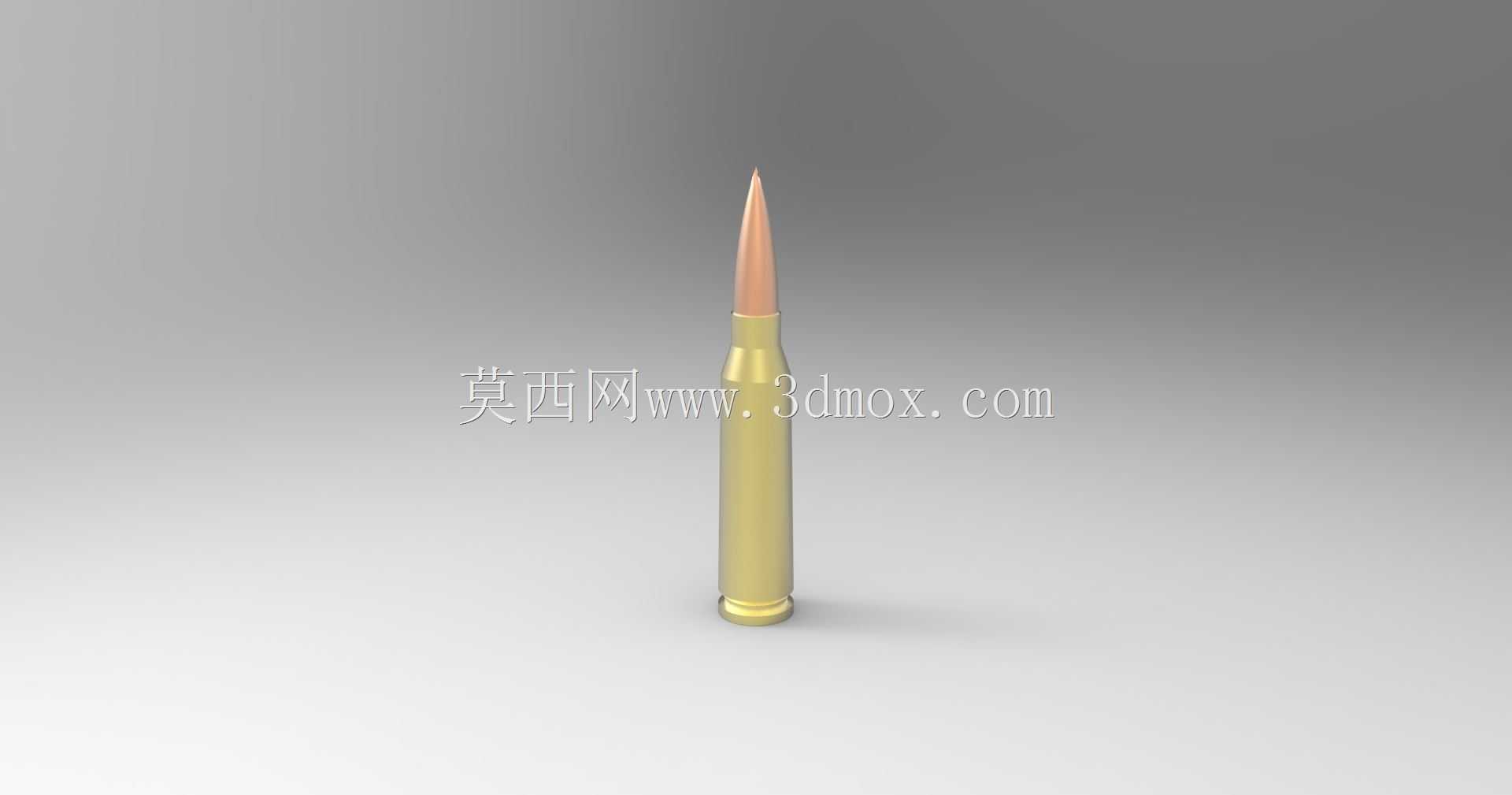

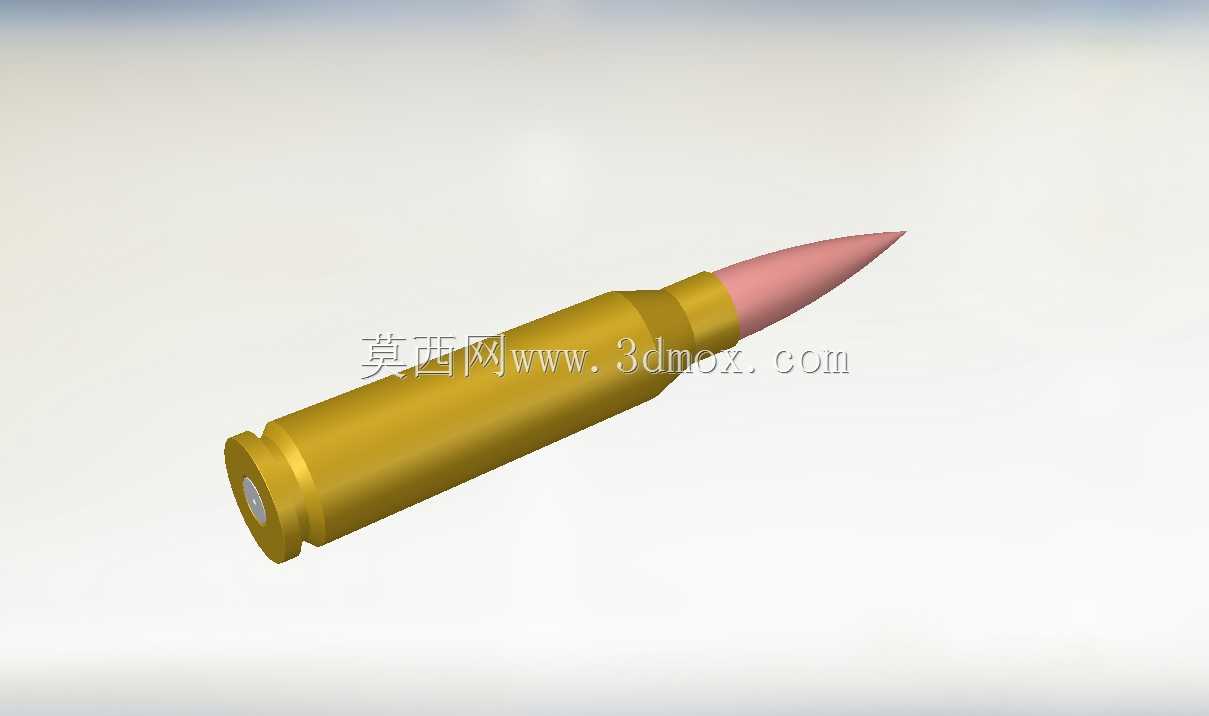

　　在轻武器装备的研发、教学以及战术模拟训练场景中，弹药结构的三维数模是不可或缺的基础工程资料，本次构建的5.8x42mm口径弹药模型，完全围绕实际列装弹药的结构特征完成参数化建模，可直接用于轻武器结构匹配验证、弹道仿真前置建模、装备教学演示等多个工程场景。从实际使用场景来看，这类小口径步枪弹是步兵班组轻武器的核心配用耗材，建模过程中首先要保证各部分结构的尺寸精度完全匹配制式枪械的供弹坡、弹膛、坡膛等核心配合面的尺寸边界，避免出现模型导入枪械装配环境后出现干涉、卡滞等不符合实际工况的问题。模型整体分为弹头、弹壳、底火三个核心结构段，弹头部分采用弧形尖头加圆柱段的经典小口径弹形设计，弧形部的曲率经过反复校准，

　　完全匹配实际弹药的空气动力学外形特征，圆柱部直径严格控制在5.8mm的口径公差范围内，保证和枪管膛线的配合尺寸符合设计要求，弹头尾部的船尾形收敛结构也完整还原，这部分结构直接影响弹头出膛后的飞行稳定性，建模时没有做简化处理，保留了完整的曲面过渡特征。弹壳部分采用瓶形无凸缘结构设计，这也是现代小口径步枪弹的主流弹壳形式，弹壳肩部的锥度、壳体的壁厚变化、口部的收口尺寸都严格按照实物测绘参数构建，弹壳底部的底火室、拉壳钩槽、抛壳挺让位槽等细节结构全部完整呈现，这些结构是弹药和枪械供弹、抽壳、抛壳机构配合的核心部位，建模时对每个槽位的宽度、深度、倒角都做了精确控制，保证装配到枪械模型中时，拉壳钩可以顺利扣入弹底槽，

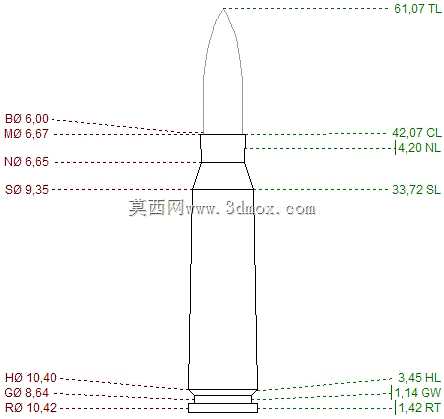

　　抛壳挺可以准确作用于弹底让位位置，完全模拟实际射击循环中的动作逻辑。底火部分采用伯丹式底火的结构特征，底火室的发火台、传火孔的位置和尺寸都做了还原，虽然模型不涉及内弹道的化学过程模拟，但结构完整性可以满足结构演示、动作仿真的全部需求。从设计思路上来说，建模过程没有为了降低模型复杂度做过度的结构简化，所有和枪械配合的关键尺寸都保留了公差带的设计参考，既可以用于外观展示类的场景，也可以导入有限元分析软件，完成弹壳膛压受力、弹头挤进膛线过程的力学仿真计算。在外形尺寸的边界控制上，模型整体长度严格控制在42mm的弹壳全长对应尺寸范围内，弹壳最大直径、底缘直径、弹头外露长度等关键安装尺寸都和实物保持一致，不管是用于弹匣供弹路径的干涉检查，

　　还是弹膛结构的匹配设计，都可以直接调用该模型完成装配验证，不需要额外做尺寸调整。对于从事轻武器设计、战术训练装备开发、军工教学教具制作的结构工程师来说，这类高精度的弹药结构模型，可以大幅降低前期基础建模的工作量，避免因基础结构尺寸偏差导致后续仿真、装配工作出现系统性误差。模型的曲面过渡全部采用G2连续处理，弹头和弹壳的结合部位、弹壳肩部的收敛位置都没有出现棱角、断面等不符合实际加工特征的结构，完全还原了金属弹壳冷冲压加工、弹头被甲拉伸成型后的真实表面特征，不管是用于渲染展示还是工程计算，都能满足对应的精度要求。在实际的工程应用中，这类弹药模型还可以用于防弹装备的侵彻仿真前置建模，通过准确的弹头结构、质量分布参数设置，为防弹衣、防弹头盔的防护性能仿真提供准确的载荷输入模型，也可以用于靶场设备的结构设计，验证挡弹设备、收弹装置的结构合理性，避免因弹药外形尺寸模拟不准导致设备设计出现防护漏洞。
