等比例缩小手枪框架原型结构设计

本次呈现的手枪框架原型采用10%等比例缩小设计，核心围绕枪械握持主体的结构合理性展开建模，完全还原实装框架的受力逻辑与装配边界。从实际应用场景来看，该缩小比例框架可用于枪械结构教学演示、文创周边产品开发、射击模拟训练教具的核心基体制作，也可作为枪械结构创新设计的验证载体，在不涉及全尺寸枪械管控风险的前提下，完成结构受力、握持人机功效的前期验证。

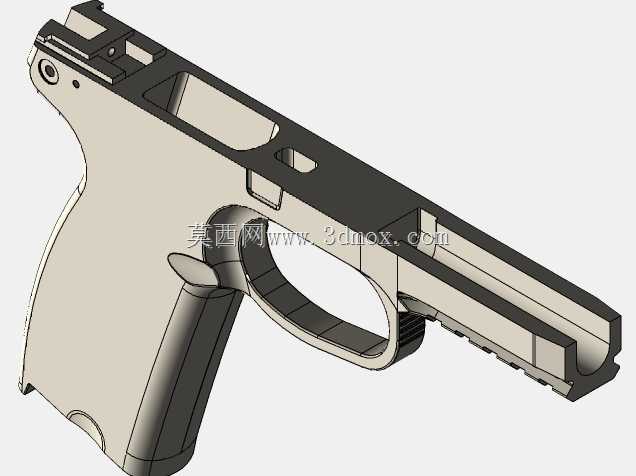

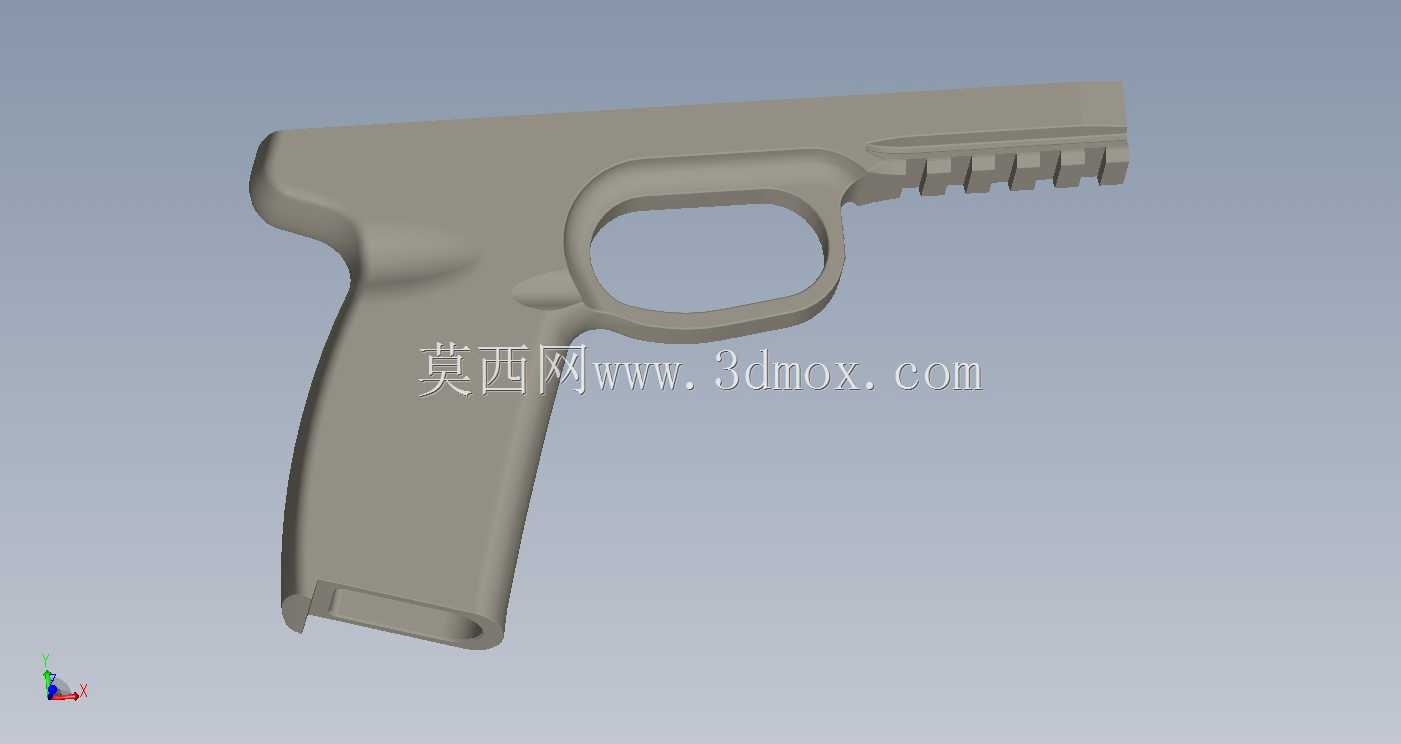

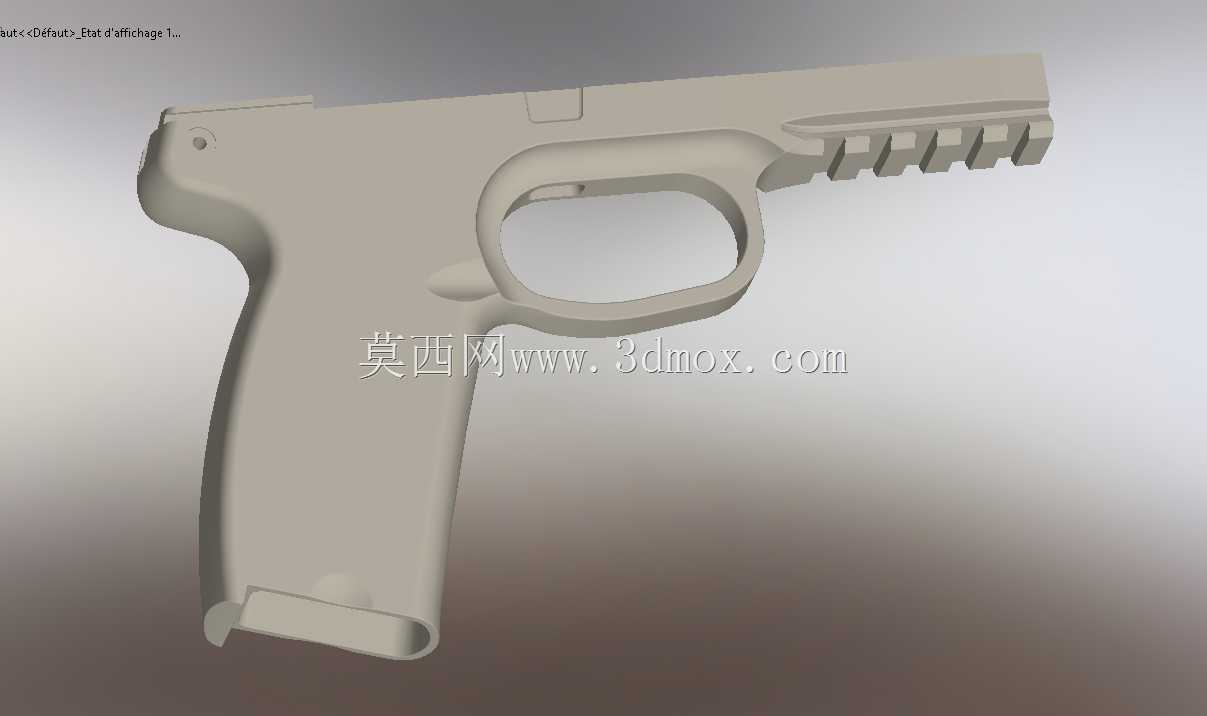

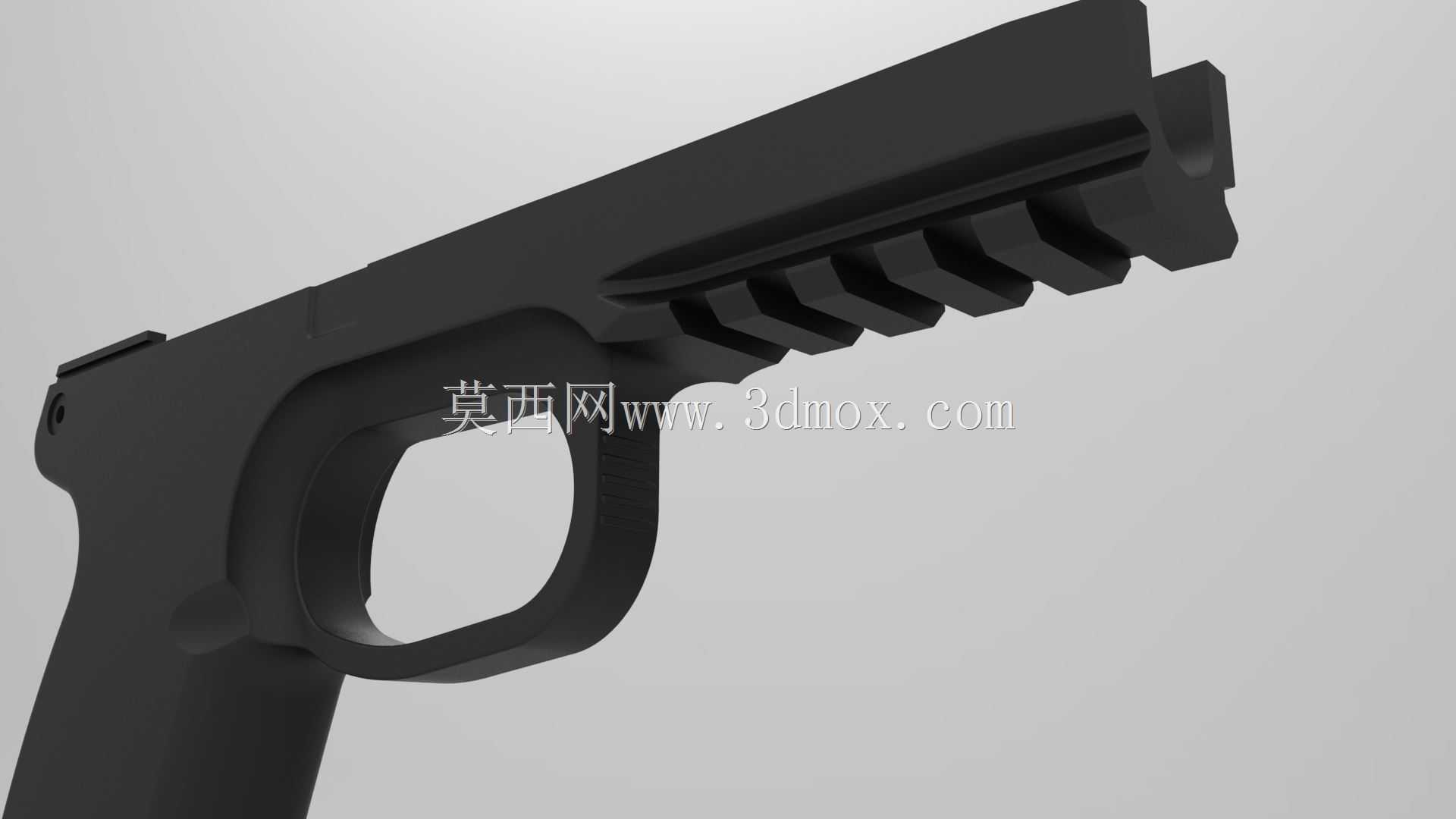

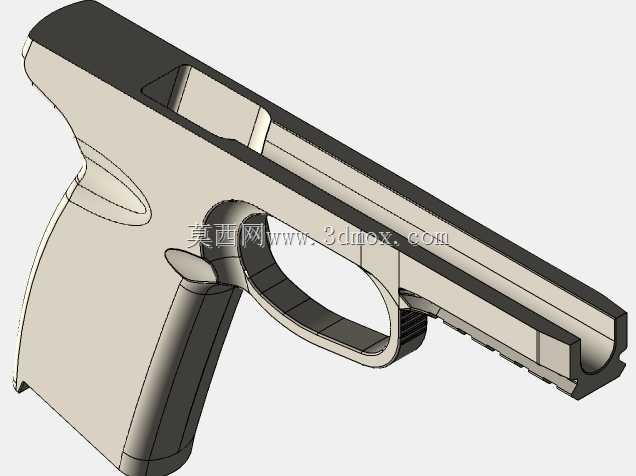

从功能特性层面看，框架作为手枪的核心承载基体，整合了扳机护圈的安装定位空间、枪管组件的装配卡槽、握把片的固定点位、弹匣容置腔的边界结构，所有卡槽与定位面的相对位置严格遵循等比例缩放规则，未因尺寸缩小简化关键装配特征。框架上部的多段平行卡槽用于匹配枪管套筒的滑动导向，每段卡槽的拔模角度、侧壁厚度均按照等比例材料受力阈值计算，避免缩小后出现结构强度不足的问题；扳机护圈的弧形轮廓完全贴合人体工学握持曲线，内侧预留的扳机活动间隙满足缩小比例下扳机组件的全行程摆动需求，不会出现运动干涉。

设计思路上优先保证结构特征的完整性而非外观还原，建模过程中先确定握把与枪管轴线的夹角基准，该角度直接影响握持时的枪口指向性，是手枪框架设计的核心参数，再依次向外推导各装配面的位置尺寸：握把部分的前后轮廓弧度贴合手掌自然弯曲形态，背部的防滑槽结构在缩小比例下保留了等深的凹槽特征，既还原实装的防滑功能，也保证模型外观的辨识度；框架尾部的击发组件安装位预留了对应的定位孔位，可匹配同比例缩小的击锤、阻铁等零件装配。

外形尺寸与安装边界方面，按10%比例缩放后，框架整体长度对应全尺寸产品的十分之一，各装配面的公差带按照小尺寸3D打印的工艺要求做了适配调整，卡槽的配合间隙预留0.1mm的打印余量，无需二次打磨即可完成同比例零件的装配；握把部分的截面尺寸适配缩小后的握持需求，两侧的握把片安装孔位同轴度误差控制在0.05mm以内，保证装配后两侧握把片贴合平整无错位。框架整体采用一体化结构设计，无多余拆分件，既满足小尺寸模型的结构强度要求，也简化了后续制作的工艺流程，可直接通过光固化3D打印完成实体制作，打印完成后仅需去除支撑即可进行后续的装配或表面处理。
