紧凑型机器人配套蜗轮蜗杆减速电机

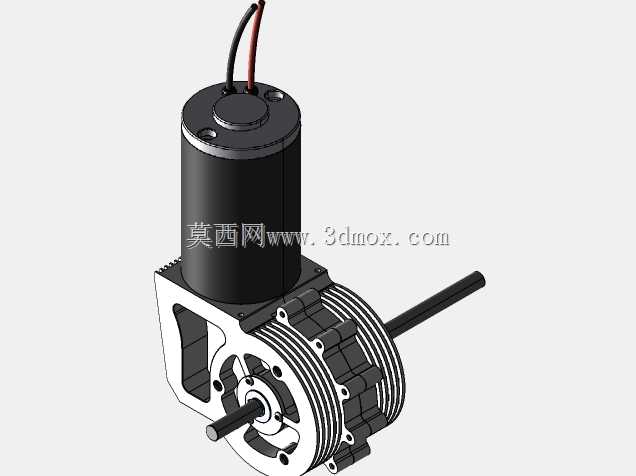

　　在小型服务机器人、桌面协作机械臂、AGV驱动轮这类对安装空间有严苛限制的应用场景里，传统分体式电机加减速器的组合往往会因为轴向尺寸过长、安装接口不统一，挤占设备内部本就紧张的布局空间，甚至需要额外设计转接法兰来适配安装位，既增加了整体装配的累计误差，也抬升了整机的重量负载。这款集成式蜗轮蜗杆减速电机，就是针对这类紧凑空间的传动需求做的一体化设计，把驱动电机和蜗轮蜗杆减速箱做了共壳体集成，省去了分体结构里的连接法兰、联轴器这类冗余部件，把整体轴向长度压缩到了常规分体方案的六成左右，刚好能适配机器人关节、小型移动底盘轮组这类狭窄安装位的边界要求。从结构设计逻辑来看，这款减速箱采用了铝合金一体化压铸壳体，壳体外侧直接铸出了环形散热鳍片，

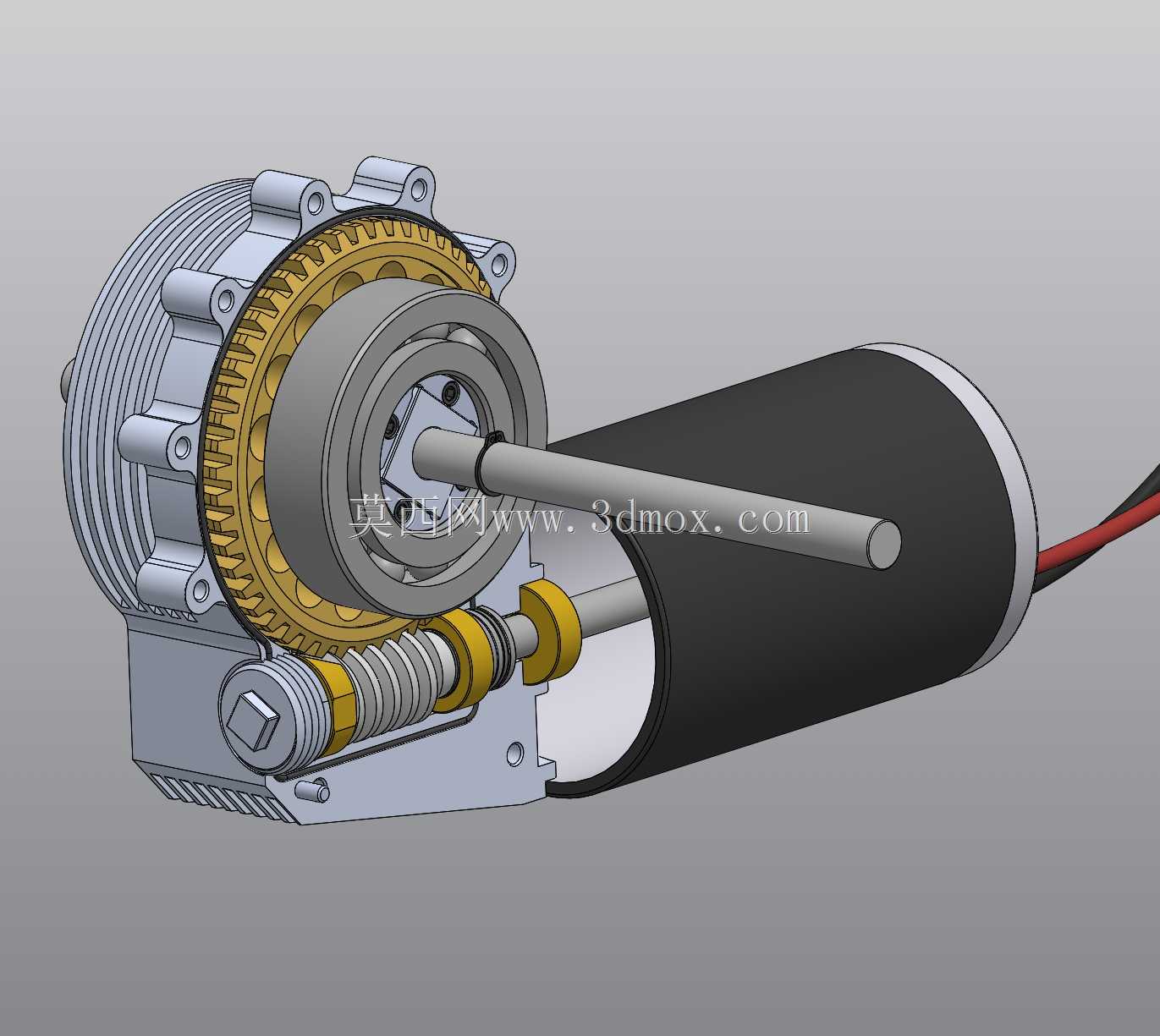

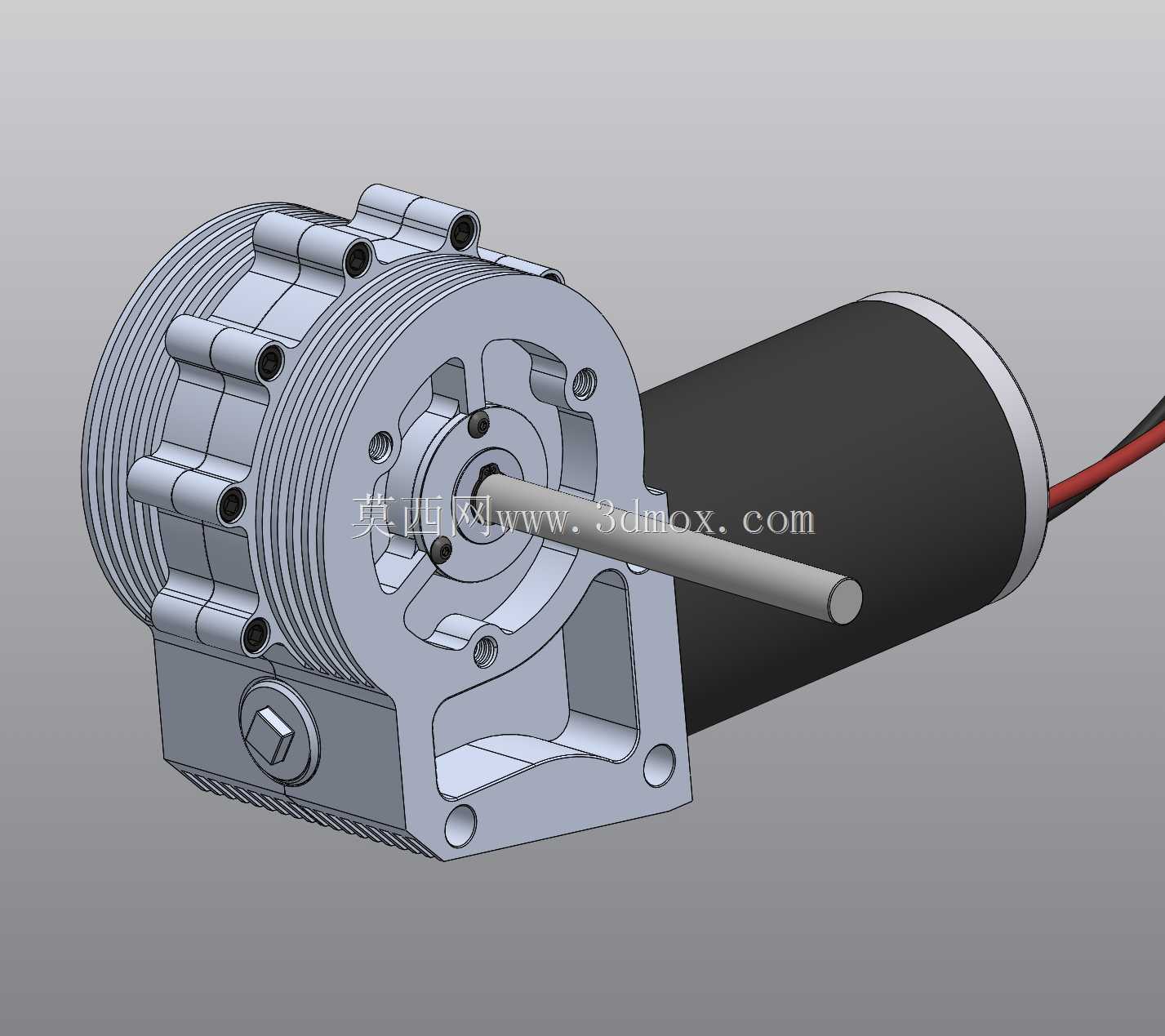

　　和电机本体的散热结构连为一体，不需要额外加装散热风扇，就能在持续额定负载运行时把壳体温度控制在合理区间，避免了外置风扇带来的额外体积占用和粉尘吸入问题，适合在无尘车间、民用室内这类对运行噪音、洁净度有要求的场景使用。输出端采用了侧装式法兰安装接口，安装孔位做了沉头设计，固定螺栓可以完全埋入法兰面，不会突出壳体表面干涉周边部件，安装基准面和输出轴的同轴度公差控制在0.02mm以内，装配时不需要反复调整找正，就能保证输出轴的传动同轴度，减少偏载带来的轴承磨损问题。蜗轮副采用了锡青铜蜗轮配硬齿面蜗杆的配对设计，蜗杆经过渗碳淬火处理，表面硬度达到HRC58-62，和蜗轮啮合时的齿面接触面积经过配研调整，空载传动效率能达到70%以上，

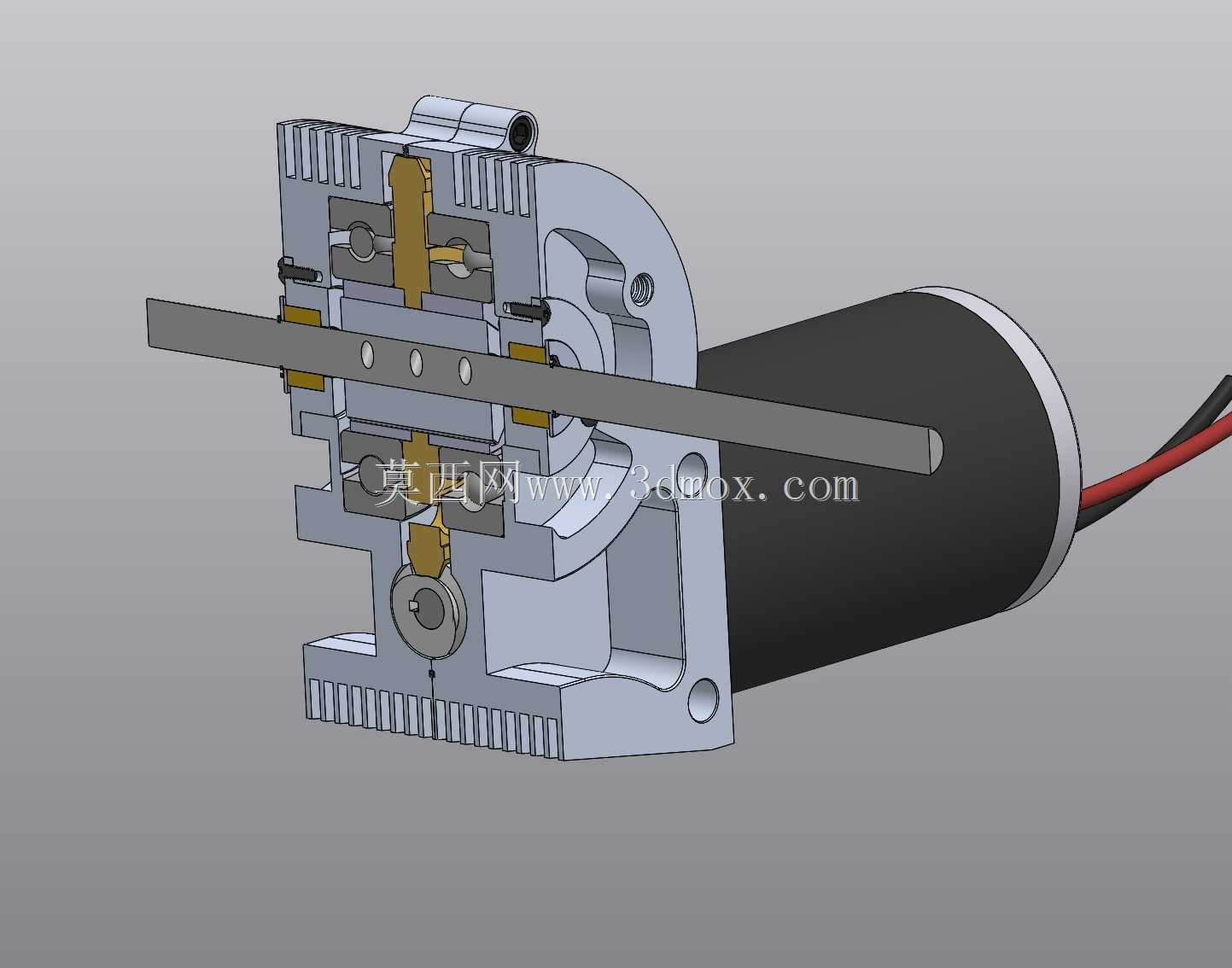

　　同时具备反向自锁特性，当设备断电时输出轴不会因为外力负载出现反转溜车问题，用在机械臂关节、升降驱动这类需要断电保持位置的场景时，可以省掉额外的抱闸机构，进一步压缩整体结构尺寸。输出轴采用了标准圆柱光轴设计，轴端做了倒角处理，方便装配时套接同步轮、联轴器或者驱动轮，轴伸长度经过匹配计算，既满足常规连接件的安装深度要求，又不会因为轴伸过长增加额外的轴向尺寸。壳体上预留的注油螺塞，方便后期维护时补充润滑脂，不需要完全拆解减速箱就能完成润滑保养，降低了设备后期的维护成本。内部的轴承选型匹配了径向和轴向的复合负载要求，输出端采用了一对角接触球轴承背对背安装，能同时承受齿轮啮合带来的径向力和轴向推力，在机器人关节承受偏载力矩的时候，

　　也能保证传动平稳性，不会出现轴系窜动的问题。电机和减速箱的内部走线做了集成处理，动力线从壳体尾部的出线口引出，出线口做了防弯折橡胶护套，避免设备反复运动时线缆弯折断裂。从安装边界来看，这款减速电机的最大外轮廓没有突出的安装耳、接线盒这类冗余结构，整体近似圆柱加方形法兰的规则外形，在做设备内部布局时，可以很方便地预留安装空间，不需要为不规则外形做额外的避让设计，方形法兰的四个安装孔中心距采用了行业通用的安装尺寸，能直接替换同规格的其他品牌减速电机，不需要修改设备上的安装孔位，降低了设备迭代改型的设计成本。在实际选型应用时，这款减速电机适合额定转速在几十转到几百转区间、输出扭矩在几牛米到十几牛米的中小负载传动场景，除了机器人领域之外，也能用在小型自动化设备的送料机构、智能仓储的小型分拣摆轮、医疗设备的精密传动部件这类对空间、噪音、传动平稳性有要求的场合，一体化的结构设计减少了零部件数量，也降低了装配环节的工作量，适合批量设备的生产装配。
