1/20马力230V微型圆柱式异步电机结构

　　在小型自动化输送线、桌面级工装夹具、实验室小型搅拌装置、家用轻载机电设备这类对安装空间有严格限制的场景里，小马力电机的选型往往直接决定整套机构的布局合理性，这款1/20马力的圆柱式电机，就是针对这类窄空间动力需求完成的结构设计。从实际落地的工况来看，这类小功率电机常被用在轻载连续运转的工位，比如小型皮带线的主动辊驱动、精密点胶设备的工件位移动力、小型风机的风轮驱动，还有部分民用机电产品里的动力输出单元，不需要大扭矩输出，但对运转稳定性、安装适配性的要求并不低。

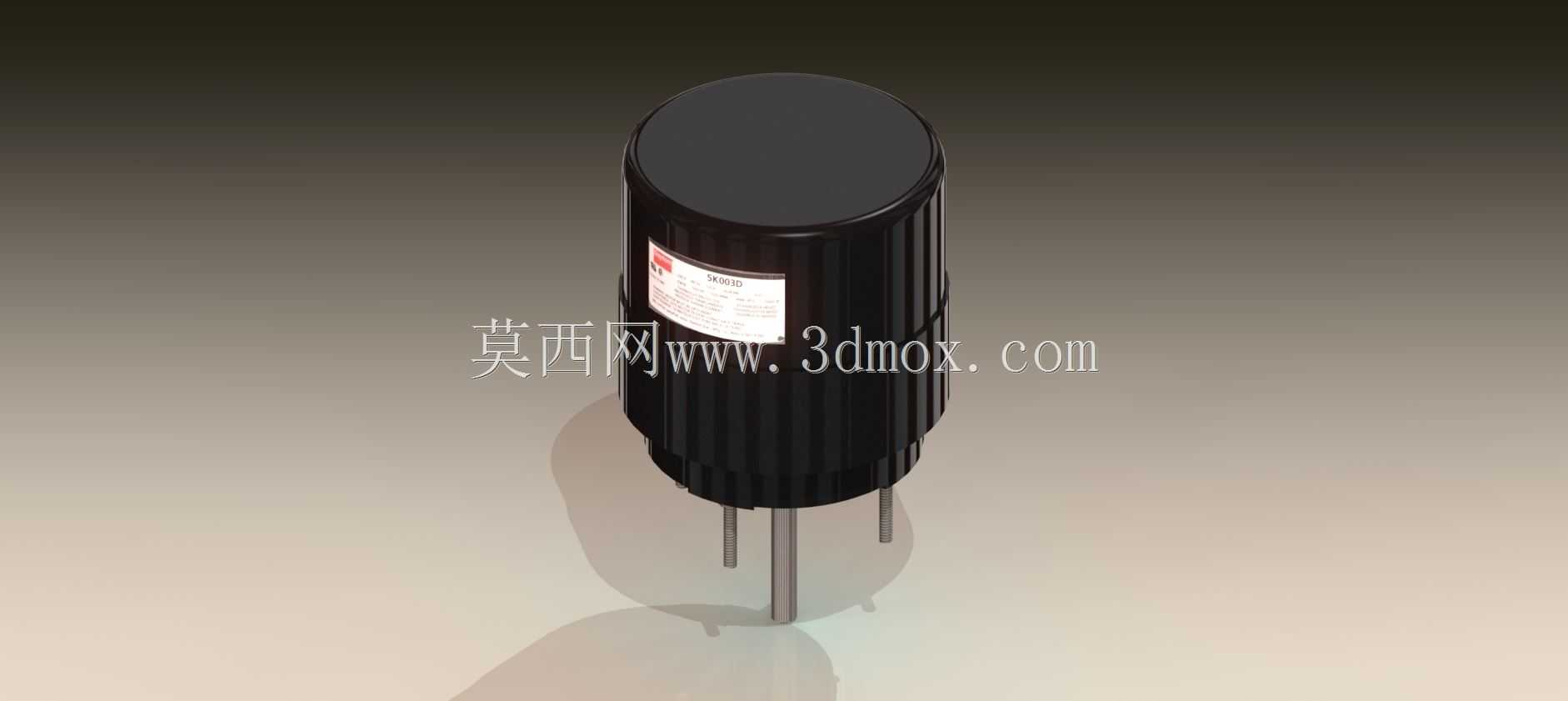

　　设计这款电机结构的时候，首先敲定的是圆柱式外壳的整体构型，区别于方形安装座的电机，圆柱外壳可以适配环形抱紧式的安装支架，不需要在端面上预留固定孔位的加工余量，能把径向尺寸压缩到更小的范围，外壳表面做的竖向筋条结构，不是单纯的外观造型，一方面是增加壳体的结构刚度，避免薄壁圆柱壳在压装定子的时候出现形变，另一方面是增加壳体的散热表面积，小功率电机虽然发热总量不高，但在封闭安装空间里连续运转时，筋条带来的散热面积提升能有效降低绕组的温升，延长绝缘层的使用寿命。电机的出线端采用直插式引脚设计，没有额外引出的线缆护套，这是针对PCB板直插安装场景做的适配，在部分紧凑型控制设备里，电机可以直接焊接在控制电路板上，省去接线端子的安装空间，也减少了接线环节带来的接触不良隐患，三个引脚的排布间距符合通用直插元件的孔位规范，能兼容常规的PCB制版孔距要求，不需要单独定制安装板。

　　从安装边界来看，这款电机的轴向总长度控制在紧凑范围内，输出轴从壳体下端伸出，轴径采用小尺寸光轴设计，不需要额外加工键槽，适配过盈配合的联轴器或者紧定螺钉固定的传动轮，适合连接小直径的同步带轮、塑料齿轮这类轻载传动件，安装的时候只需要保证壳体的抱紧支架和输出轴的同轴度在0.1mm以内，就能避免运转时出现额外的径向跳动，减少轴承的额外负载。电机的额定转速设定在1550RPM，匹配230V的供电电压，属于四级异步电机的常规转速区间，这个转速下不需要额外做减速结构就能直接驱动大部分轻载执行件，要是需要更低的输出转速，也可以在输出轴端配套小型行星减速箱，圆柱外壳的外径和常规微型减速箱的安装尺寸完全匹配，不需要做额外的转接法兰。

　　在内部结构的建模逻辑上，这款模型完整还原了定子绕组的排布空间、转子的铸铝结构尺寸，还有两端轴承的安装位，端盖和壳体的配合采用止口定位结构，止口的配合公差选的是过渡配合，既能保证装配的时候端盖和壳体的同轴度，也方便后期维护的时候拆卸，不会因为过盈量太大拆开端盖时损伤壳体。外壳上的标签位预留了平整的矩形区域，方便粘贴参数铭牌，不会因为筋条的凸起导致标签粘贴不平整。从实际选型的角度来说，这款电机的结构尺寸可以直接套用在大部分轻载动力工位的三维布局里，做设备整体装配干涉检查的时候，能准确模拟电机的安装占位，避免后期加工安装板的时候出现孔位错位、空间不足的问题，尤其是在做紧凑型设备的布局设计时，这类小尺寸电机的模型精度直接影响整体结构的排布效率，不需要再手动测量样本尺寸绘制模型，能大幅缩短结构设计的周期。

　　很多刚接触小型设备设计的工程师容易忽略小功率电机的安装细节，比如圆柱壳体的抱紧支架不能过度锁紧，不然会导致壳体形变挤压定子，造成转子扫膛，这款模型在壳体壁厚的设计上就考虑了这个问题，壁厚取值在保证刚度的前提下不会因为常规锁紧力出现形变，同时输出轴的伸出长度做了合理控制，避免轴伸过长导致悬臂负载过大，造成轴承过早磨损。在配套传动件的时候，要注意轴上的负载不能超过电机的额定输出扭矩，这类1/20马力的电机输出扭矩不大，适合带动几百克以内的负载做连续运转，如果有冲击负载的工况，就需要在传动链里增加过载保护结构，比如摩擦式扭矩限制器，避免堵转的时候烧坏绕组。从三维建模的细节来看，这款模型把壳体的拔模角度、筋条的圆角、引脚的倒角都做了还原，不是简化的概念模型，完全可以用来做装配验证、工程出图的参考，甚至可以直接作为外协加工的结构参考依据，匹配实际量产的电机尺寸参数。
