3HP旋转轴驱动电机三维结构设计

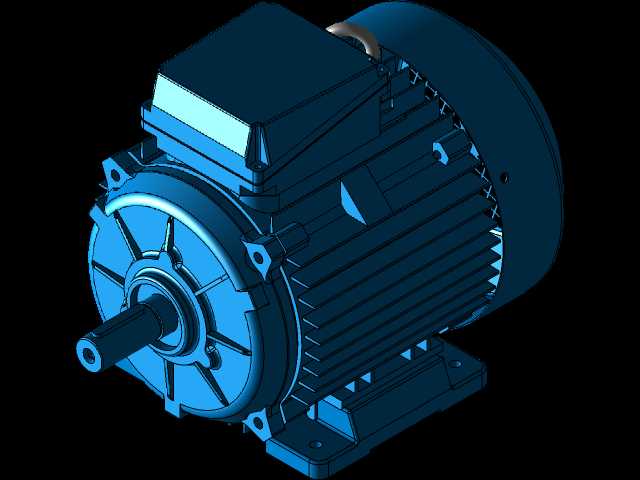

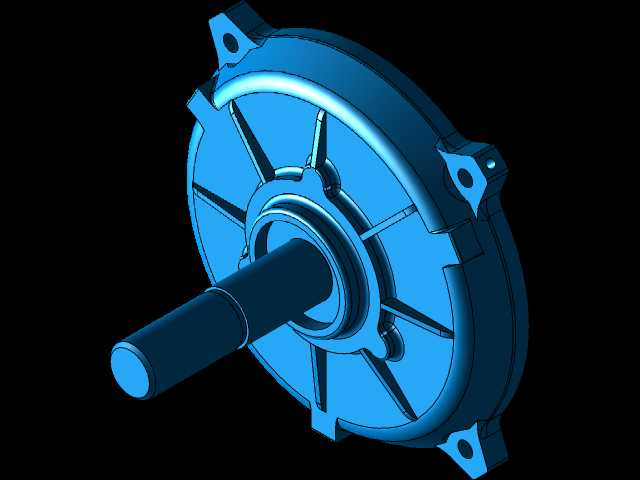

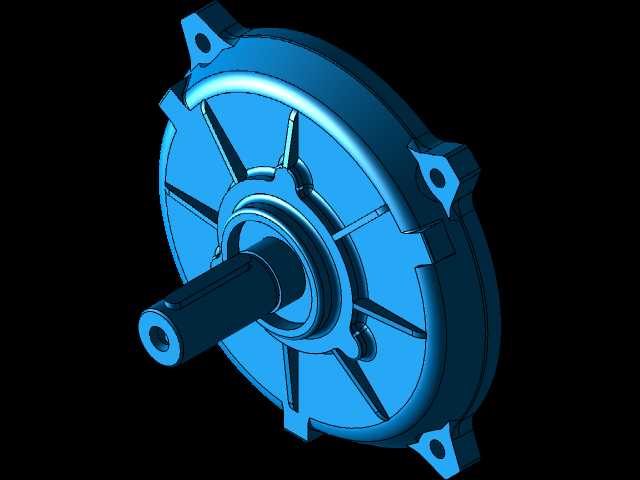

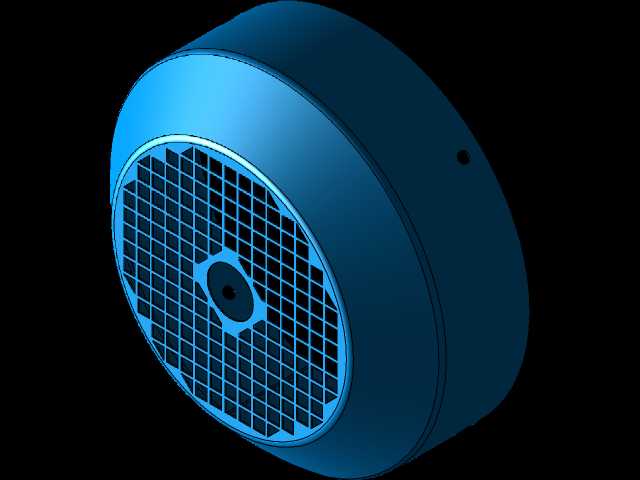

　　这款3HP功率等级的驱动电机，主要面向需要稳定旋转轴动力输出的工业设备场景，常见于小型输送线、非标自动化专机、木工加工辅机、小型风机配套等对安装空间有紧凑要求的场合，作为核心动力源为旋转作业轴提供额定扭矩输出，匹配常规工业工况下的连续运转需求。从结构设计来看，整体采用短粗式圆柱外壳布局，前端面集成格栅式进风结构，这种设计一方面是兼顾电机运转时的轴向进风散热需求，格栅的网格密度经过排布优化，既能够保证足够的通风截面积，降低风阻带来的能耗损耗，也能阻挡车间环境中较大尺寸的切屑、杂物进入电机内部，避免绕组、轴承被异物卡滞损坏。前端格栅中心预留的轴伸安装位，做了同轴度定位凸台设计，安装时可以直接和旋转轴的连接法兰做定位配合，

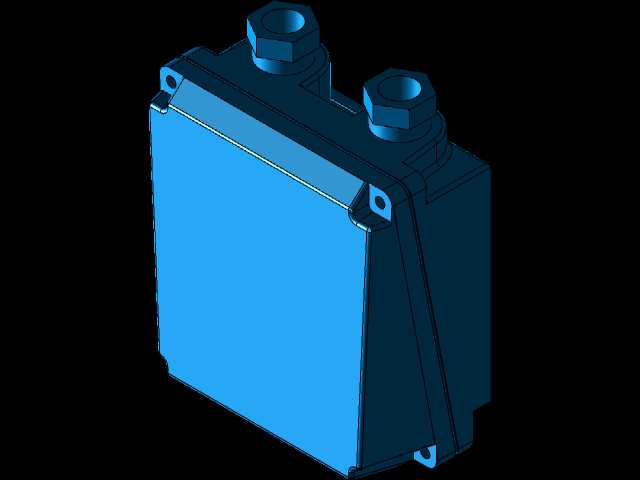

　　减少现场安装时的同轴度调校工作量，降低因安装偏心带来的轴承额外磨损、运转振动超差问题。外壳侧面预留的径向小孔，是用于电机端盖的固定螺丝穿装位，同时也兼顾了外壳加工时的工艺定位基准，在做三维建模时，这个位置的尺寸公差需要和端盖的安装孔位做基孔制配合，保证装配时螺丝可以顺利穿入，不会出现错位顶死的情况。从安装边界来看，整体圆柱外壳的径向尺寸控制紧凑，轴向长度较短，适合安装在设备侧部空间局促的位置，不需要预留过大的周边检修空间，日常维护时只需要拆开前端格栅就可以清理进风通道积累的浮尘，不需要整体拆解电机外壳。设计过程中，外壳的壁厚做了均匀化处理，所有转角位置都做了铸造圆角过渡，既符合铸件的生产工艺要求，

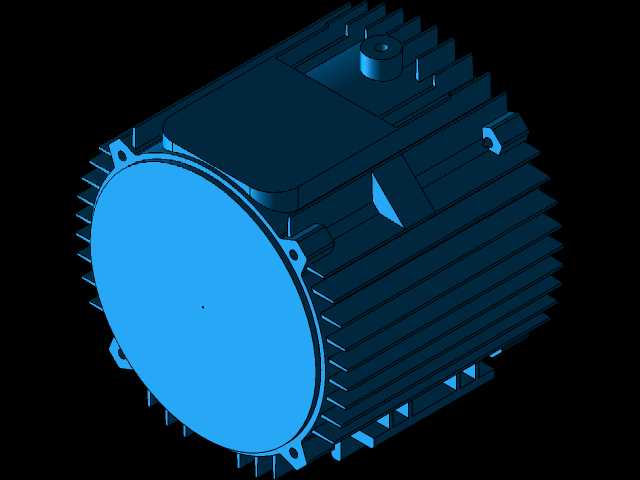

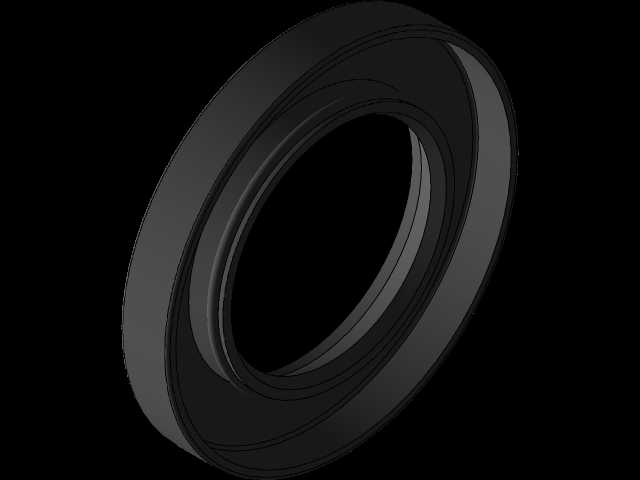

　　避免铸造时出现应力集中导致的壳体开裂问题，也能减少电机运转时的外壳共振，降低整机运行的噪音水平。前端格栅的筋条采用等厚度设计，和外壳主体做一体化建模，后续如果做工程图输出，可以直接生成模具的分型面，减少后续模具加工的额外工作量。在实际选型匹配时，这款电机的轴伸尺寸、安装孔位可以根据配套设备的旋转轴参数做适配调整，三维模型里已经预留了参数化修改的基准，调整轴径、安装孔位置时不需要重构整体外壳结构，只需要修改对应草图的尺寸参数就可以快速生成适配不同安装场景的衍生型号。散热结构的设计上，没有采用额外的独立散热风扇外壳，而是利用电机转子自带的风叶产生轴向气流，通过前端格栅进风、外壳表面的散热筋带出热量，这种结构减少了额外的零部件数量，

　　降低了整机的装配复杂度，同时也缩短了电机的整体轴向长度，更适合对安装轴向尺寸有严格限制的设备配套场景。在做三维结构校验时，需要重点确认格栅筋条和内部转子风叶的安全间隙，避免运转时出现刮蹭，同时要确认外壳上的安装定位面和轴伸的垂直度公差，保证和设备安装面贴合后，旋转轴的径向跳动在允许的公差范围内，避免出现皮带传动打滑、联轴器过早磨损的问题。
