H型机架液压压装成型压力机结构

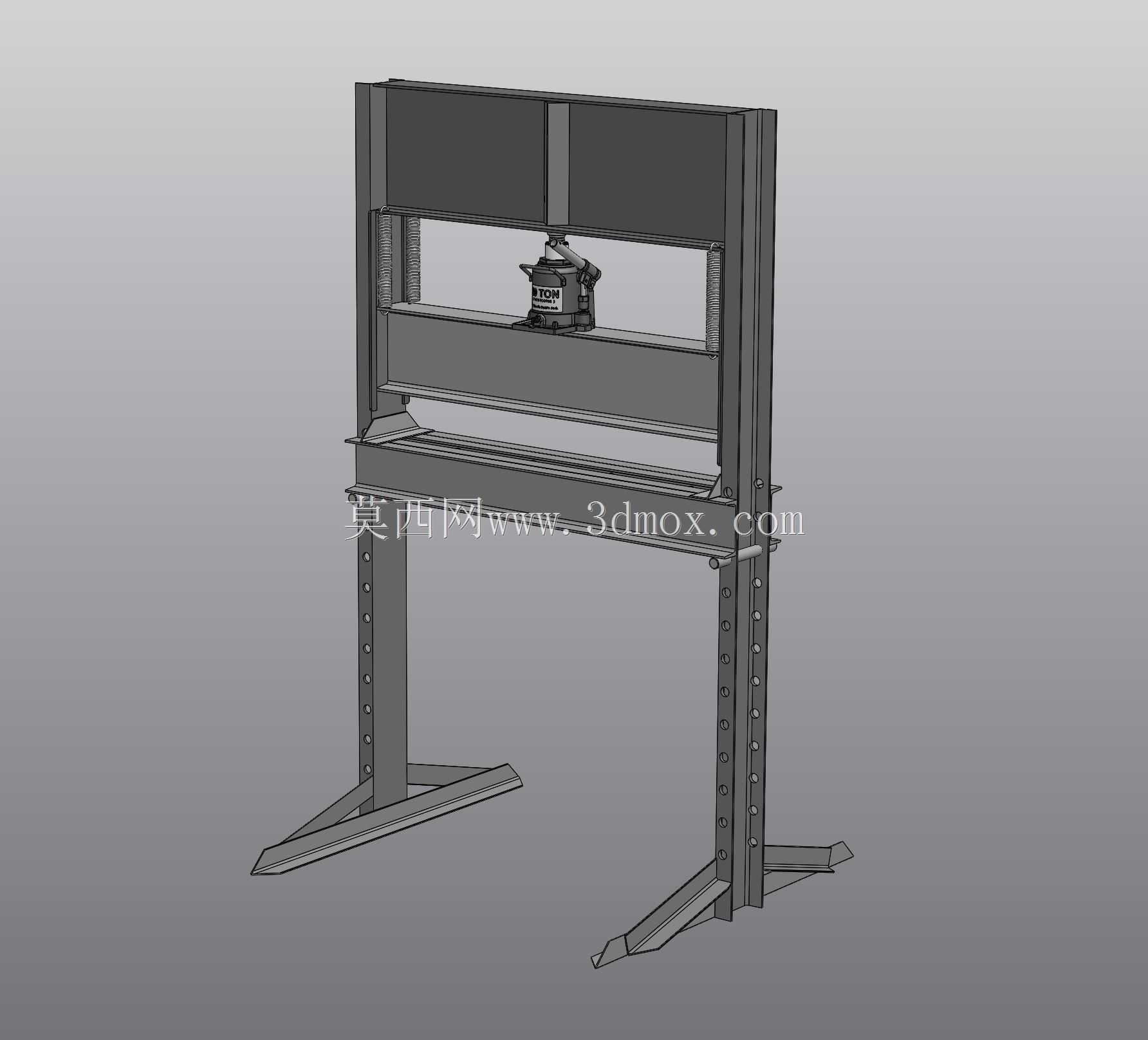

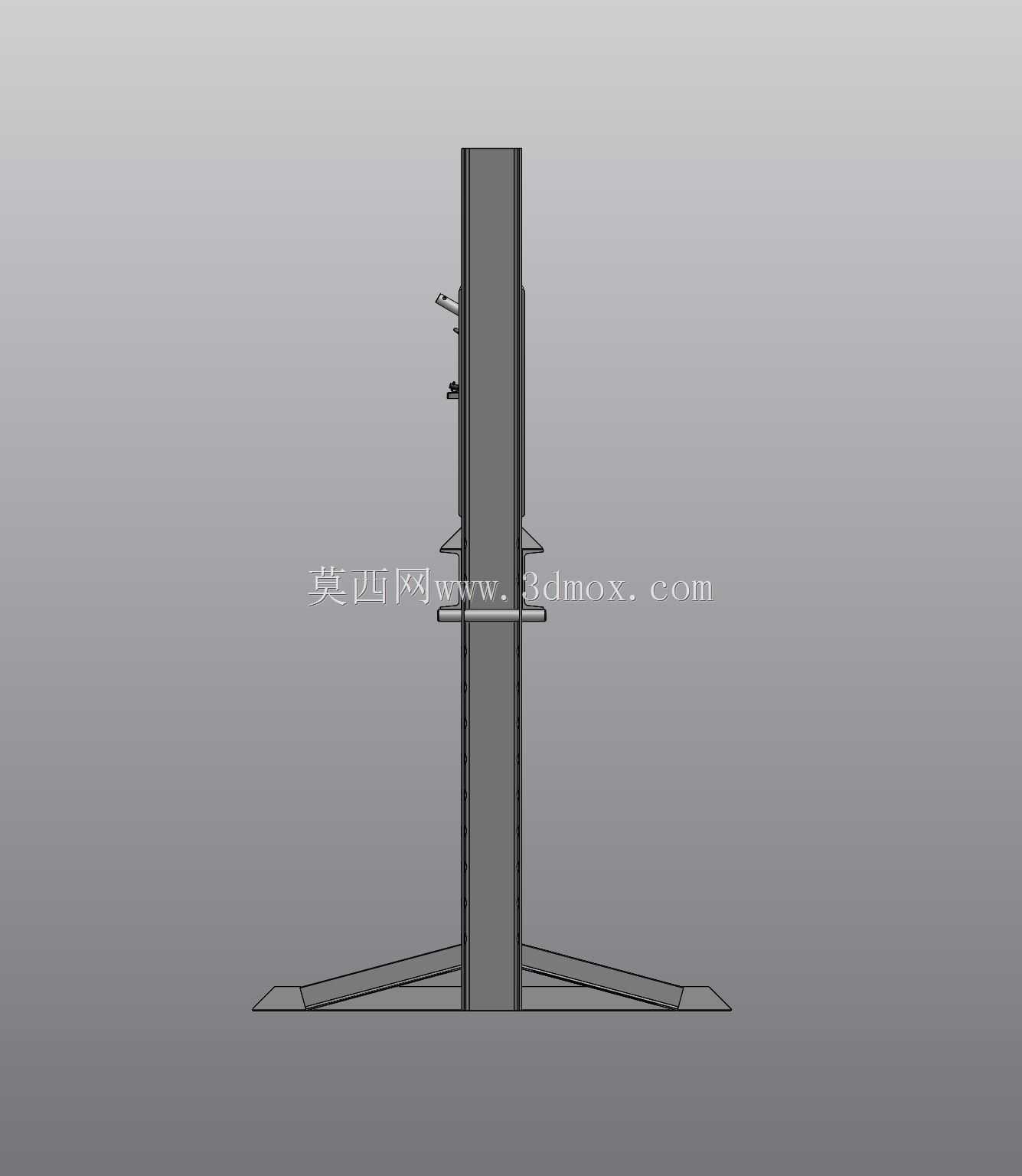

　　这款H型机架压力机主要面向小型机加工车间、五金维修站点、管材加工场景的压装、成型作业需求，可完成铝管折弯压型、零部件过盈压装、小型工件校直、轴承压装等多类常规压力加工作业，适配小批量多品种的现场加工需求，无需配套复杂的动力管线，依托手动液压千斤顶即可输出稳定压力，适合无固定液压站配套的零散加工场景使用。设备采用双侧立柱的H型开式机架结构，两侧立柱采用厚钢板拼焊成型，立柱表面等距开设调节孔位，可根据待加工工件的高度尺寸，灵活调整上部压头机构的安装位置，适配不同高度规格的工件加工需求，避免固定行程带来的加工范围局限。底部支撑采用外伸式支脚结构，支脚向机架前后方向延伸，增大整机的支撑跨度，在承受20吨额定压装载荷时，

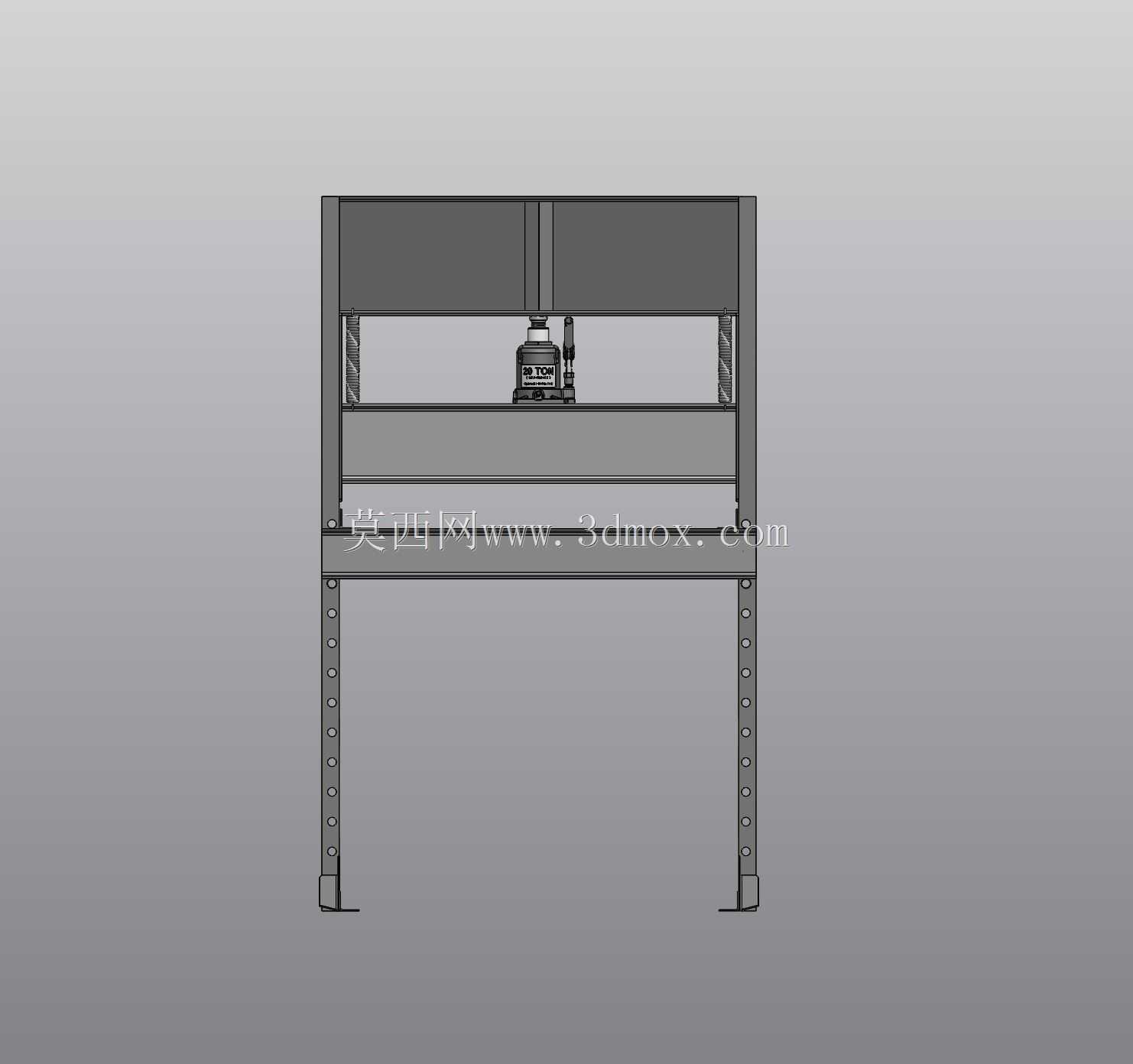

　　可保证整机的抗倾覆稳定性，无需额外打地脚螺栓固定，可直接放置在平整的硬化车间地面使用，适配临时加工点位的快速布设需求。压头执行机构采用低型瓶式千斤顶作为压力输出元件，千斤顶固定在上横梁的中部安装位，压头下方配套可更换的压型工装，本次配套的平压模可完成铝管的压弯成型作业，用户也可根据自身加工需求更换V型压块、轴承压套、校直平头等不同工装，拓展设备的加工适用范围。机架的中部设置可上下调节的工作台面，工作台面同样通过立柱上的孔位配合销钉固定，可根据压头行程、工件高度调整工作台与压头的间距，工作台采用厚钢板加工，表面平整，可直接放置待加工工件，也可配套简易夹具完成工件的定位固定。从结构设计逻辑来看，

　　这款设备优先考虑了加工场景的通用性与制作成本的可控性，没有采用集成液压站的复杂结构，而是选用成熟量产的手动千斤顶作为动力源，既降低了整体制造成本，也减少了后期维护的复杂度，千斤顶损坏后可直接替换同规格市售产品，无需定制专用液压元件。机架的焊接结构采用满焊工艺，立柱与上下横梁、底部支脚的连接位置均设置三角加强筋，分散压装作业时的应力集中点，避免长期满载作业时机架出现焊缝开裂、立柱变形的问题。双侧立柱的导向面经过铣削加工，保证上压头机构上下移动时的平行度，避免压装过程中出现偏载，损坏千斤顶或导致工件压装精度不合格。安装边界方面，整机宽度控制在1.2米以内，前后支脚的总跨度约0.8米，整机高度约1.8米，占用车间空间较小，

　　可放置在车间边角位置，不占用大型加工设备的布设空间，设备总重量控制在合理范围，可通过手动液压叉车完成移位，适配车间内加工点位的灵活调整。实际使用过程中，操作人员可通过调整上下销孔的固定位置，快速切换加工区间，针对小型工件可将工作台与压头间距调小，减少千斤顶的空行程，提升作业效率；针对较高的工件，可下调工作台位置或上移压头安装位，满足大尺寸工件的压装需求。设备的开式结构设计方便操作人员从前后左右四个方向上下料，针对长条形工件的校直、长管材的压型作业，可直接将工件横向穿过机架开口，不受机架宽度的限制，相比封闭框架的压力机，上下料操作更加便捷，适配不规则长工件的加工作业。在结构强度校核层面，立柱截面尺寸可满足20吨满载工况下的压杆稳定要求，横梁的抗弯截面模量可承受满载时的弯曲应力，长期满载作业下的变形量控制在允许范围内，可保证压装作业的精度，不会因为机架弹性变形导致工件压装尺寸超差。
