螺旋钻螺旋面保形成型工装结构

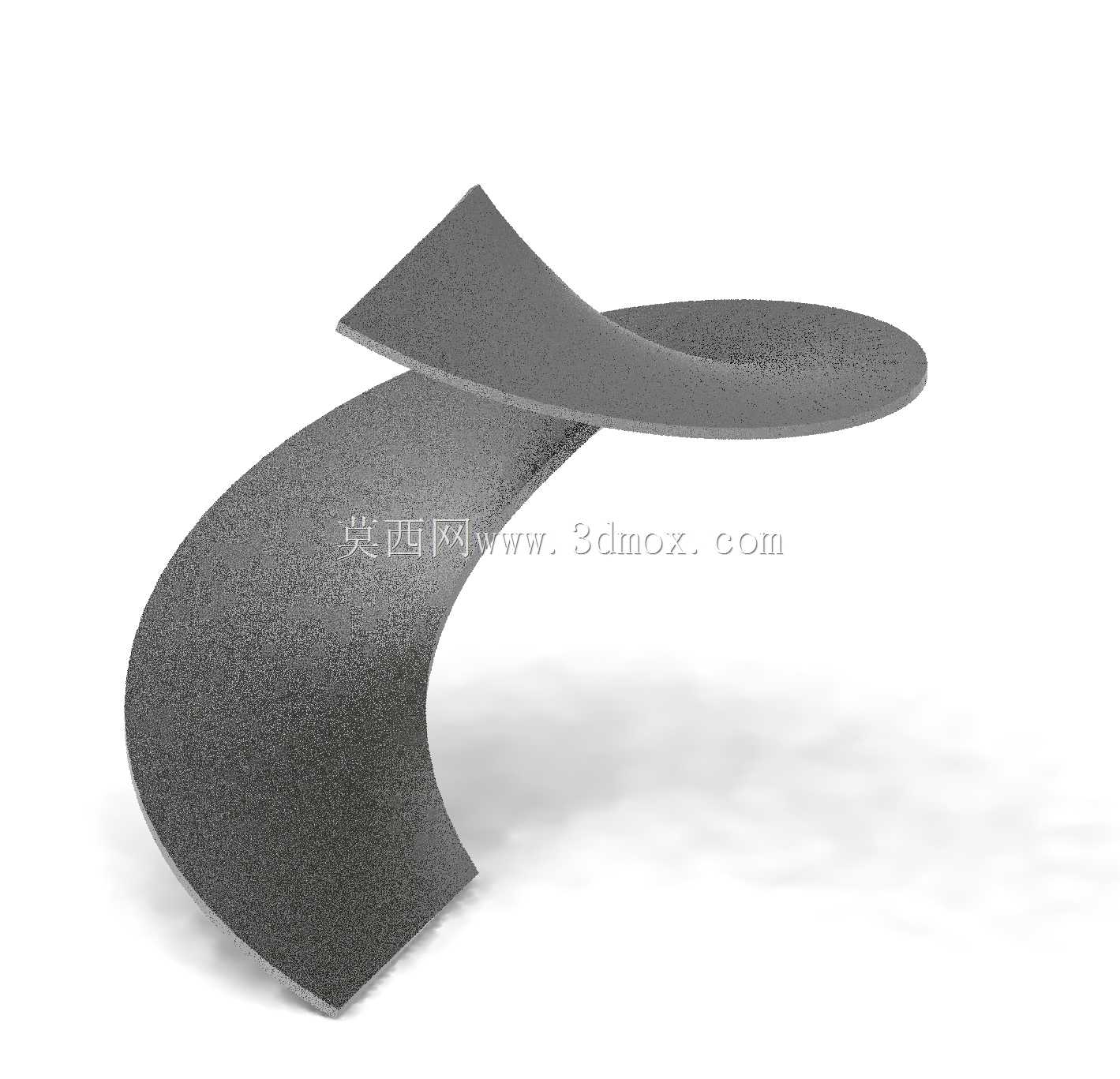

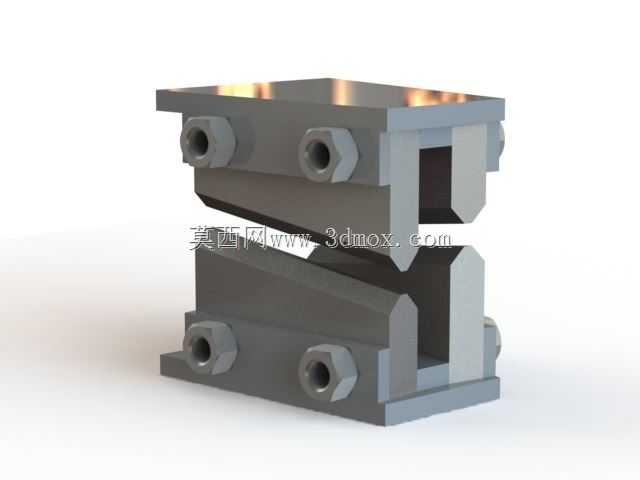

　　在螺旋钻具、输送螺杆这类带连续螺旋面零件的压力成型工序里，这类成型工装是直接决定螺旋面轮廓精度、形位公差的核心工艺部件，很多车间在加工小直径带轴向内通道的螺旋类工件时，经常遇到成型后螺旋面回弹、内外径同轴度超差、螺旋升角偏移的问题，这套工装就是针对这类痛点设计的。从实际应用场景来看，它主要配套在中小吨位的机械式压力机上使用，适配的工件是带有轴向贯通通道的螺旋钻杆、输送螺杆坯件，这类工件的外径和工装的成型内腔外径保持一致，成型过程中不会出现坯件径向窜动的问题。工装采用上下对合的斜楔式结构，上下模体的对接面是和目标螺旋面导程、升角完全匹配的螺旋形分型面，合模过程中，上下模体沿着斜向导向面滑移，逐步对坯件的螺旋轮廓进行挤压成型，

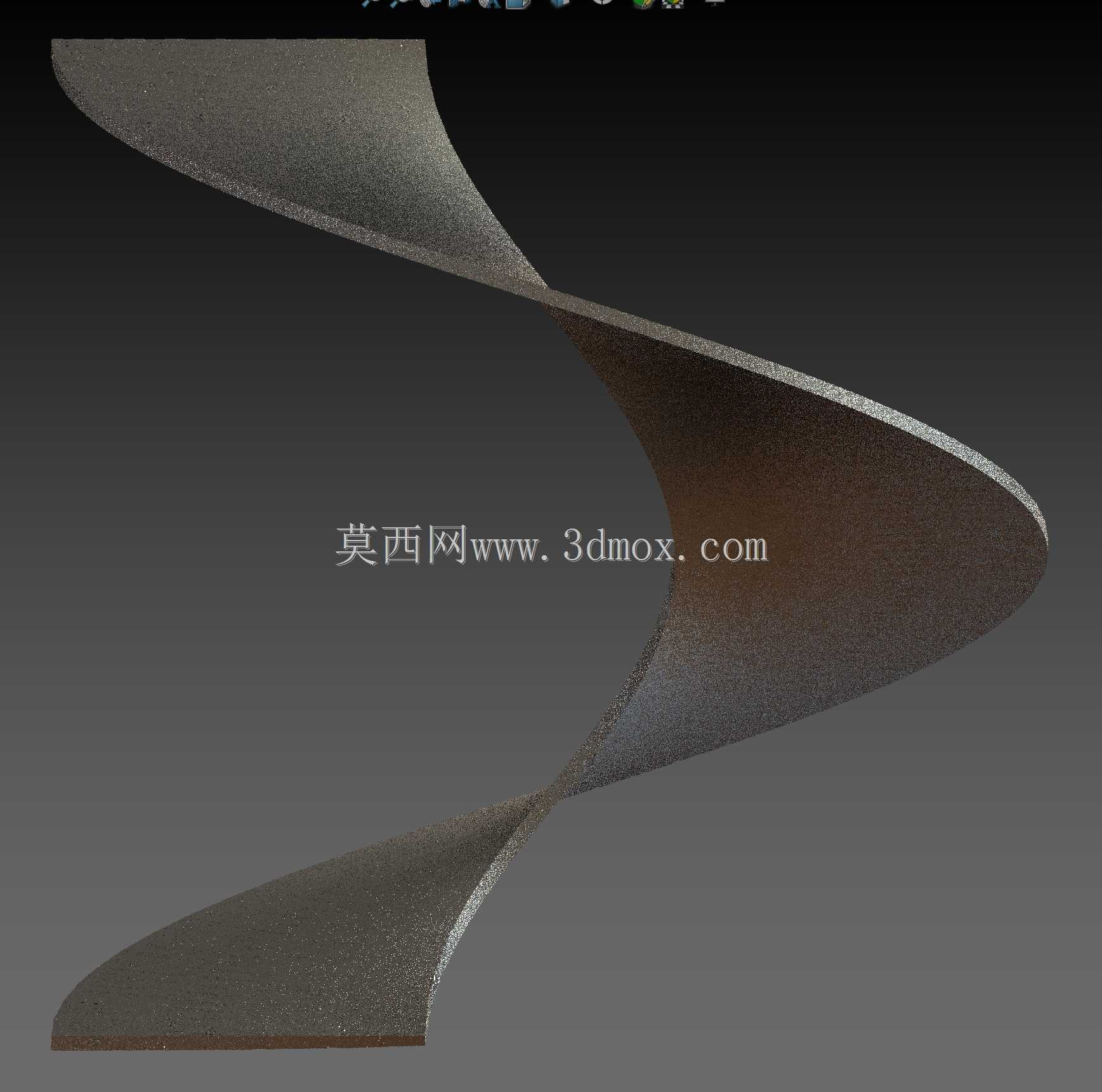

　　不同于传统的分体式瓣模结构，这套工装的四个角位设置了带内六角锁紧孔的侧向定位销，合模到位后可以直接通过锁紧件将上下模体锁固，避免成型压力作用下模体错位导致的螺旋面错台缺陷。从设计思路上看，这套工装没有采用常规的整体模腔结构，而是在模体中部预留了和工件轴向通道尺寸匹配的定位芯轴让位槽，成型前可以先将穿好芯轴的坯件放置在下模的定位槽内，芯轴两端架在模体的支撑位上，保证坯件的轴向通道和模腔的同轴度控制在0.02mm以内，合模过程中，上下模的螺旋面逐步贴合坯件外轮廓，挤压过程中金属材料沿着螺旋型腔流动，不会出现局部材料堆积导致的螺旋面厚度不均问题。关于安装边界和外形尺寸，这套工装的上下模体闭合后整体为矩形方块结构，

　　上下安装面的平面度要求达到Ra1.6，安装时直接通过模体上的螺栓孔固定在压力机的滑块和工作台面的T型槽内，不需要额外加装过渡垫板，模体的侧向锁紧孔轴线和安装面保持平行，锁紧操作时不需要拆卸模体，直接在压力机工位旁就可以完成锁紧和松脱操作，适配的压力机滑块行程不需要过大，只要满足上下模开模后能顺利取出成型工件即可，开模距离控制在100mm到150mm区间就能满足操作需求。从实际使用的功能特性来说，这套工装成型出的螺旋面不需要后续大量的修磨工序，螺旋面的轮廓度可以直接达到工艺要求，因为模体的成型面采用了整体淬硬处理，长时间批量生产后成型面的磨损量极小，生产稳定性远高于焊接式的简易成型工装。另外，工装的导向结构集成在模体本体上，

　　上下模对接时的导向面就是模体两侧的斜向贴合面，不需要额外加装独立的导柱导套，减少了工装的易损部件，日常维护只需要定期清理成型面的金属碎屑、在导向斜面上涂抹少量润滑脂即可，不需要复杂的保养流程。在加工输送螺杆类零件时，这套工装还可以适配不同导程的螺旋面成型，只需要更换对应螺旋轮廓的模体镶块，模座部分可以通用，大幅降低了多规格产品生产时的工装制造成本，很多生产小型螺旋钻、输送螺杆的车间，用这套工装替代原来的铣削成型工艺后，单工件的加工时间能缩短60%以上，而且成型后的螺旋面金属流线连续，零件的抗扭强度比铣削加工的零件高30%左右，完全满足螺旋钻具在钻探、输送工况下的强度要求。需要注意的是，安装时要保证上下模的螺旋分型面完全对齐，初始安装时可以用标准样件放在模腔内进行对中调试，锁紧侧向定位销后再进行空行程试模，确认合模过程中没有卡滞、错位的问题后再投入批量生产，成型过程中要控制压力机的下压速度，避免过快下压导致材料流动不充分，出现螺旋面填充不满的缺陷。
