压力机用开槽杆快速回位传动结构

　　在冲压成型类压力机的作业循环里，滑块的下行冲压与上行回位节奏直接决定整机生产节拍，传统曲柄滑块机构在高速运行时，滑块回位阶段的惯性冲击、空行程耗时一直是制约节拍提升的核心痛点，这套开槽杆快速回位结构正是针对该场景开发的核心传动部件，专门适配中小吨位开式压力机、台式冲压机的滑块驱动单元，用来替代部分传统连杆传动方案，实现更短的空回行程耗时。

　　从实际功能逻辑来看，这套结构的核心作用是把输入轴的连续圆周转动，直接转换为竖直方向压杆的往复直线运动，和常规曲柄滑块不同的是，开槽杆的槽道曲线经过专门拟合，在压杆下行到下止点完成冲压动作后，槽道会带动压杆以更快的线速度完成上行回位，整个回位段的行程耗时比同行程曲柄滑块缩短近三成，同时在冲压作业的下止点位置，槽道设计有短暂的保压停留段，保证金属坯料冲压成型时的压力保持时间，避免冲压件出现回弹、成型不足的缺陷，适配0.5-3mm厚度的冷轧钢板、铝板的平面冲压、浅拉伸成型作业。

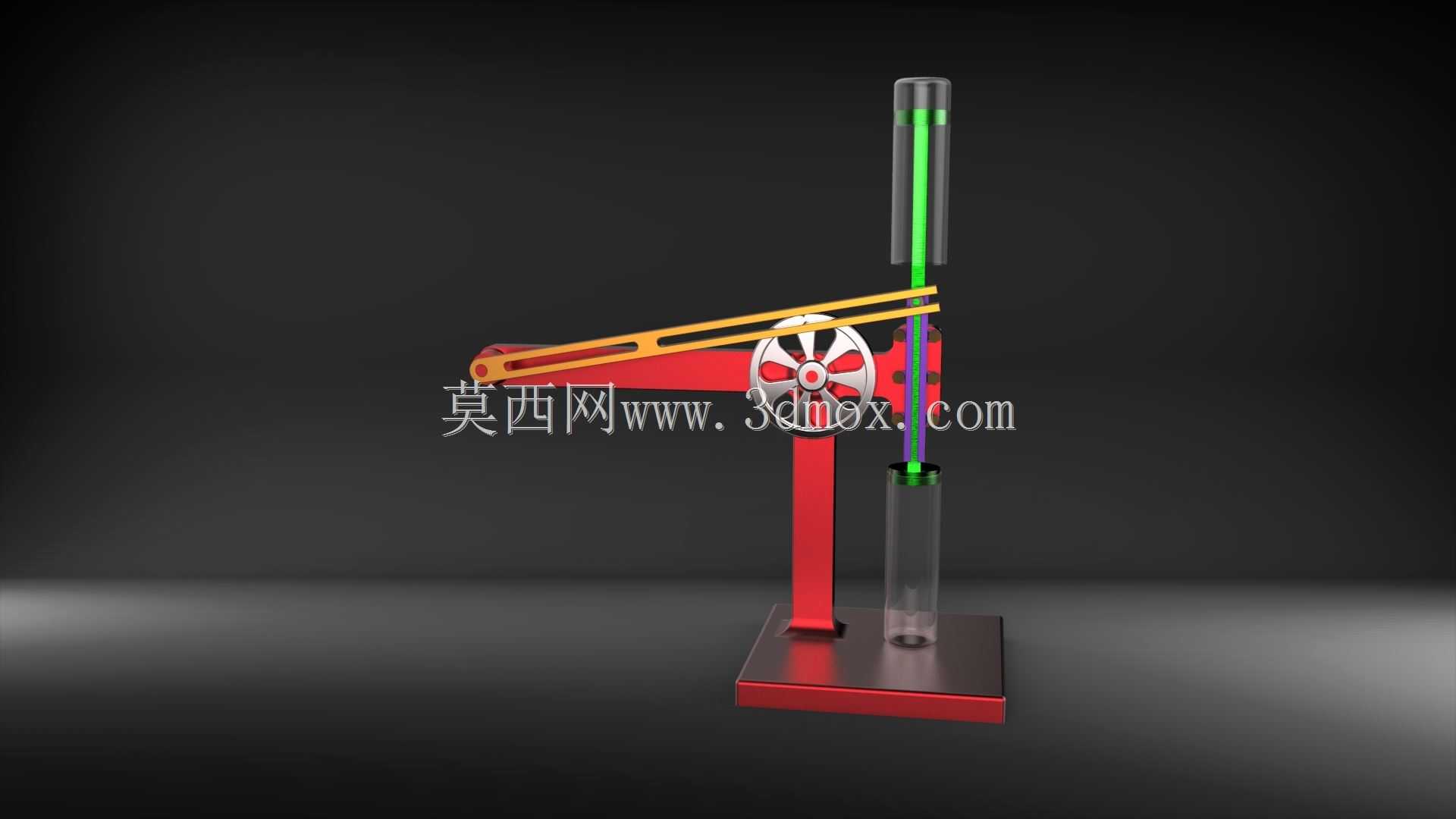

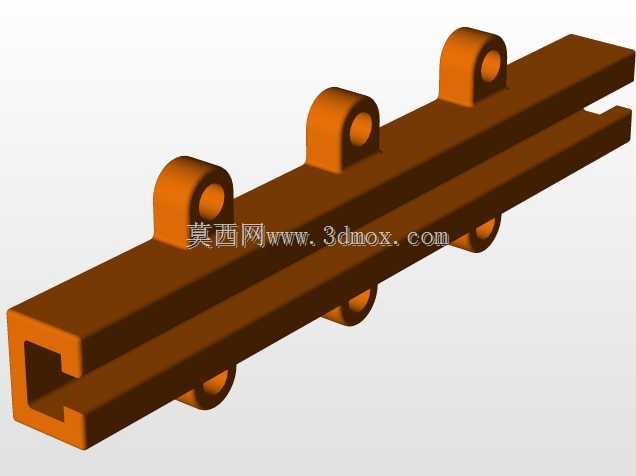

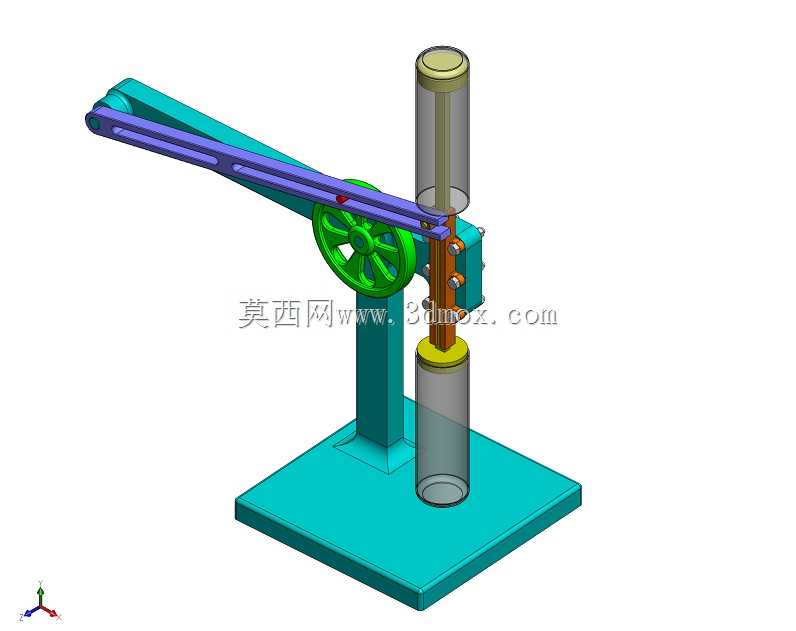

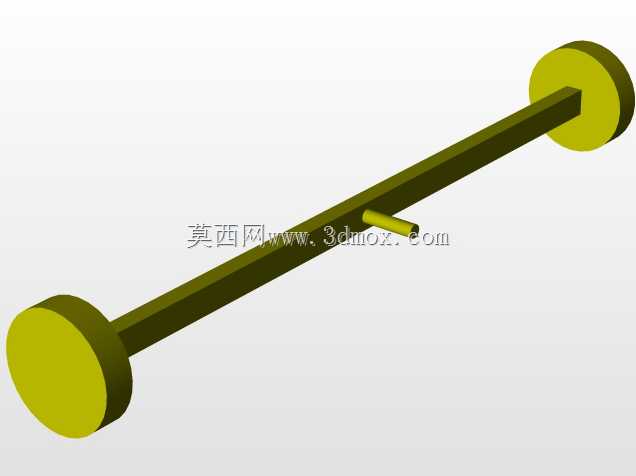

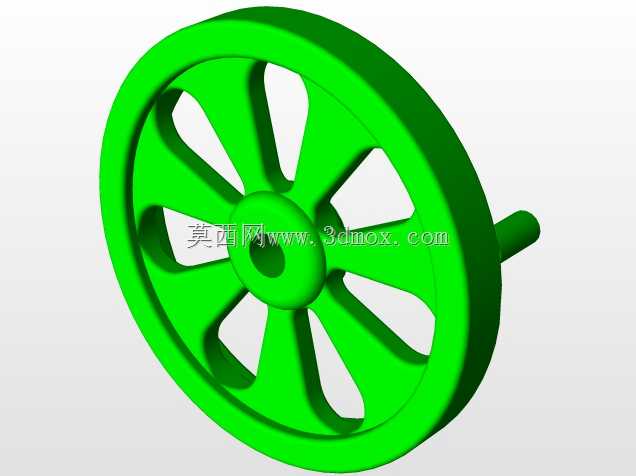

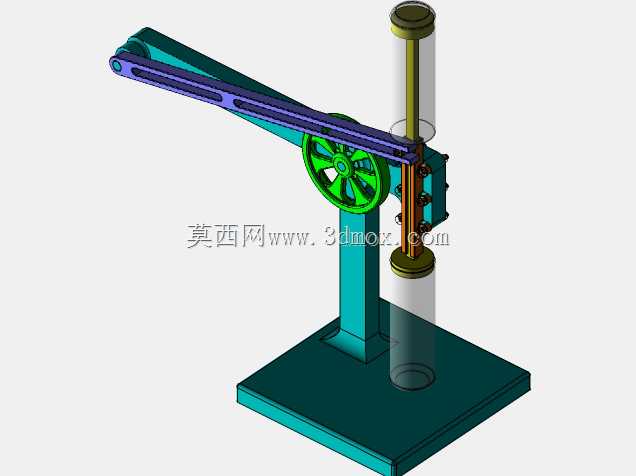

　　设计层面的核心考量集中在运动副的磨损控制与运动轨迹的精准匹配上，输入侧的带销转盘作为主动件，销轮嵌入开槽杆的长槽内，转盘连续转动时，销轮在槽内滑动同时带动开槽杆绕铰接支点摆动，开槽杆的另一端通过铰接结构连接竖直压杆，压杆搭配两个直线导向套约束径向自由度，保证压杆始终沿竖直方向运动，不会出现偏载卡滞。槽道的曲线设计没有采用等宽直槽，而是在回位段做了槽宽的微量适配，抵消销轮在高速摆动时的侧隙冲击，同时铰接支点的位置经过反复校核，保证压杆的作业行程刚好覆盖压力机的公称力行程区间，不会出现过冲撞模或者行程不足压不到位的问题。

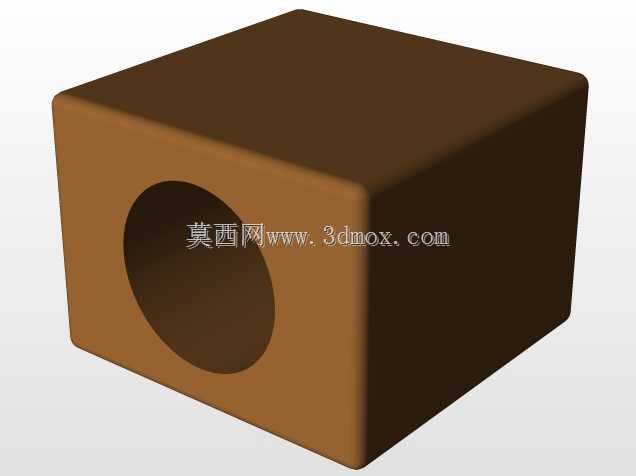

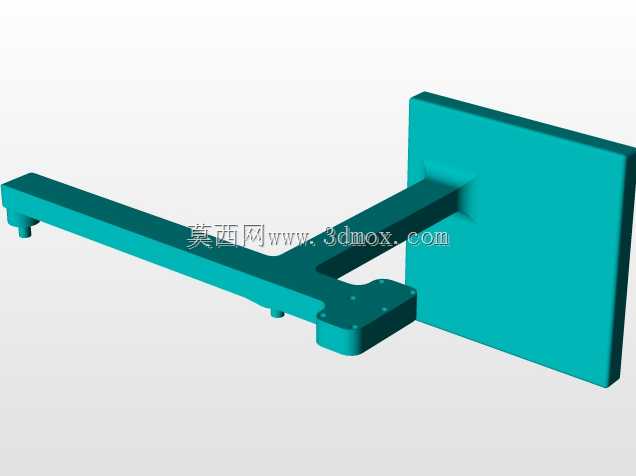

　　安装边界上，这套结构的底座采用方形安装板设计，四个安装孔的孔位适配常规台式压力机的工作台安装基准，整体安装占用的横向空间不超过350mm，竖直方向的总高度根据压杆行程不同控制在450-600mm区间，不需要对原有压力机的机架做大规模改造，直接替换原有连杆传动单元即可完成升级。导向套采用铜基镶嵌石墨的自润滑结构，日常维护不需要频繁加注润滑脂，适配车间连续三班倒的作业强度，销轮与槽道的接触表面做了高频淬火处理，表面硬度达到HRC55以上，长期高速往复运动下不会出现槽道拉毛、销轮磨损过快的问题。

　　实际投产使用中，这套结构适配的压力机滑块行程次数可以达到每分钟120次以上，比同吨位传统曲柄压力机的节拍提升近40%，同时回位阶段的冲击振动更小，因为槽道曲线在回位末端做了减速缓冲设计，压杆回到上止点时不会出现刚性撞击，能有效降低整机运行噪音，改善车间作业环境。在成型精度上，因为压杆的运动轨迹完全由槽道曲线决定，不会出现连杆机构的铰接间隙累积误差，冲压件的成型厚度一致性可以控制在0.02mm以内，适合小型精密五金件的批量冲压生产，比如电子接插件、小型五金垫片、家电金属小配件的成型作业。

　　需要注意的是，这套结构的负载上限由开槽杆的截面强度、销轮的抗剪切强度决定，适配公称力10吨以下的中小型压力机，不适合大吨位重型冲压设备，安装时需要保证输入转盘的轴线与开槽杆铰接支点的轴线平行度误差不超过0.02mm，否则会出现销轮卡滞、槽道偏磨的问题，压杆与导向套的配合间隙控制在0.01-0.03mm之间，间隙过大容易出现压杆摆动，间隙过小则会出现热胀卡滞的问题。
