五毫米钢丝绳专用U型夹线器

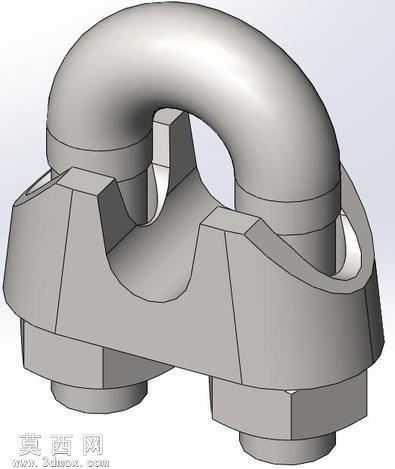

本模型为适配直径5毫米钢丝绳的专用夹线固定件，整体采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械五金件的加工工艺逻辑，所有特征均基于实际生产的切削、弯折、成型工序搭建，无冗余几何结构，可直接对接后续的工程图导出与数控加工编程。模型主体分为两个核心功能结构：下部为带内凹圆弧卡槽的六角基座，基座底部设置两段同轴的外六角定位段，六角棱边做了标准的工艺倒角处理，既可以满足扳手夹持锁紧的操作需求，也能避免锐边造成的安装划伤，基座上部的内凹圆弧槽弧度与5毫米钢丝绳的外径完全匹配，槽面做了细微的防滑纹理结构设计，可增大与钢丝绳表面的接触摩擦力，防止锁紧后钢丝绳出现滑移松脱的问题；上部为一体化弯折成型的U型弯臂结构，弯臂的圆弧过渡段做了等壁厚处理，弯折半径经过力学仿真校核，既保证了整体结构的抗拉强度，也避免了弯折处应力集中导致的部件断裂风险，弯臂两端的平直段与下部基座的卡槽精准配合，装配后可形成完整的环形锁紧腔，将钢丝绳牢牢包覆固定。渲染阶段采用哑光金属材质模拟实际产品的镀锌钢材质感，材质参数调整了适当的粗糙度与金属度，还原五金件表面的细微磨砂质感，打光采用三点布光方案，主光源从斜上方45度投射，清晰展现结构的棱边转折与曲面过渡，辅助光源补亮暗部细节，避免底部六角结构出现死黑区域，背景采用浅灰色纯色背景，突出产品本身的结构特征。设计过程中重点考量了部件的受力特性，对夹线器锁紧后的受力状态做了有限元预校核，优化了基座与弯臂的壁厚分布，在保证整体锁紧力满足5毫米钢丝绳额定破断拉力要求的前提下，尽可能缩减了非受力区域的材料厚度，实现了轻量化与结构强度的平衡，同时所有配合面的公差均按照五金件的通用装配公差设定，保证实际生产时的装配顺畅度，不会出现卡滞或间隙过大的问题。
