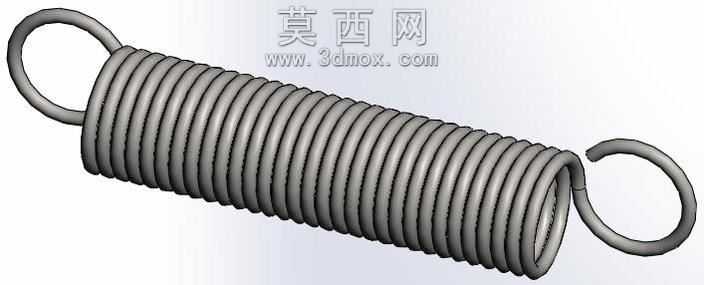

带挂钩圆柱拉伸螺旋弹簧三维设计

本作品为带双耳挂钩的圆柱螺旋拉伸弹簧三维建模成果，建模过程依托三维机械设计软件完成，整体建模逻辑遵循机械零件设计的规范要求，从基础参数设定到细节特征构建均贴合拉伸弹簧的实际生产结构逻辑。建模初始阶段首先确定弹簧的核心参数基准，以弹簧中径、簧丝直径、有效圈数为基础参数搭建螺旋扫描的核心路径，螺旋线的生成严格匹配拉伸弹簧的圈距设定，因拉伸弹簧在自由状态下圈与圈为并紧状态，建模时将螺旋线的螺距设置为与簧丝直径一致，保证簧圈之间无多余间隙，还原拉伸弹簧自由状态下的并紧结构特征。完成螺旋主体的扫描建模后，针对两端的挂钩结构进行单独特征构建，两端挂钩采用圆环形弯钩设计，建模时通过曲线投影、路径扫描的方式将弯钩与弹簧主体的末端簧圈做自然过渡衔接，保证挂钩与簧圈主体的连接部位平滑无突兀转折，还原实际弹簧弯钩弯折成型的结构形态，避免出现建模特征的生硬拼接问题。材质与渲染层面，模型赋予了常规弹簧钢的金属材质，调整材质的金属度、粗糙度参数，还原碳素弹簧钢经过表面处理后的哑光银灰色金属质感，渲染过程中通过多角度光源布置，凸显簧圈螺旋结构的层叠纹理与金属表面的细微反光效果，同时清晰展现两端挂钩的环形轮廓与连接部位的过渡结构。结构设计上，该弹簧为典型的拉伸承载型弹簧，两端挂钩用于与被连接件实现挂接固定，当承受轴向拉力时，簧圈产生弹性变形实现蓄能与复位功能，建模过程中严格保证簧丝直径的一致性、螺旋圈的同轴度，以及两端挂钩的对称度，确保模型结构符合机械设计中拉伸弹簧的形位公差要求，可直接用于机械装配场景的虚拟装配验证、弹簧力学性能仿真分析的基础模型使用。整个建模过程未添加多余装饰特征，完全以实际工业应用的拉伸弹簧实物为参照进行1:1比例还原，所有特征均为参数化可编辑状态，可通过修改螺旋线直径、螺距、圈数、挂钩尺寸等参数快速生成不同规格的同类型拉伸弹簧模型，具备较高的复用性与实用性。
