固定式家具平底定向脚轮三维设计

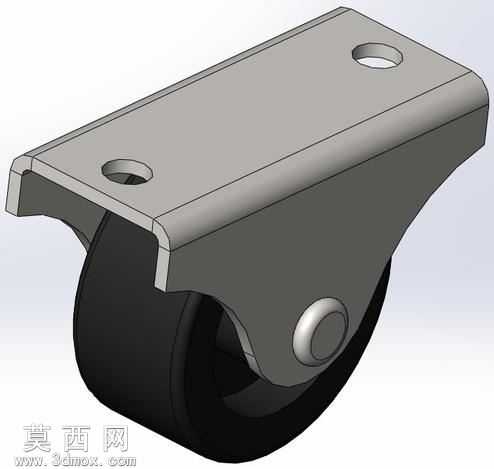

本作品为固定式家具定向脚轮的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循实际五金件的生产尺寸规范，所有特征均采用可编辑的参数化草图配合拉伸、切除、圆角、旋转等基础特征构建，未使用冗余的外部参考与无效特征，保证模型可直接用于后续的工程图导出、装配干涉检查与结构优化。模型整体分为金属固定支架与PVC滚轮两大核心部分，支架部分采用冷轧钢材质设定，建模时还原了冲压成型的结构特征：顶部为平整的安装固定板，开设两个对称的沉头安装孔，用于通过螺丝将脚轮固定在家具底部；支架两侧向下延伸形成轮架护板，护板边缘做了冲压圆角处理，既还原真实五金件的工艺特征，也避免尖锐边角的安全隐患；轮架中心开设同轴的轮轴安装孔，孔位做了同轴度约束，保证滚轮转动时无偏摆卡顿。滚轮部分采用PVC硬质耐磨材质设定，通过旋转特征构建滚轮主体，滚轮外圆做了微弧面处理，还原实际脚轮的接触形态，减少滚动时的接触面阻力；滚轮中心嵌入金属衬套结构，与轮轴做同轴配合，轮轴端部采用铆接式圆头结构，还原真实脚轮的装配固定方式，建模时对轮轴与衬套、滚轮与支架之间预留了合理的转动间隙，符合实际装配的公差要求。渲染阶段采用Keyshot完成材质与场景搭建，金属支架赋予哑光冷轧钢材质，还原冲压五金件的细微磨砂质感与金属反光特性，滚轮赋予黑色硬质PVC材质，表现出橡塑材质的哑光漫反射特性与轻微的表面肌理，场景采用柔和的影棚布光，通过主光、补光与轮廓光的搭配，清晰展现支架的冲压折边结构、安装孔位细节、滚轮与支架的装配关系，无过度曝光与死黑区域，能够直观呈现产品的外观形态与结构特征。设计过程中充分考虑家具脚轮的实际使用需求，固定定向的结构形式保证家具推移时的行进方向稳定，不会出现随意转向的偏移问题，1.5mm厚度的钢支架设定保证承重能力，31.5mm直径的PVC轮兼顾低矮安装高度与滚动顺畅度，5mm直径的固定装置尺寸适配常规家具的安装螺丝规格，整体结构紧凑，安装便捷，可直接用于家具设计的配套装配、脚轮产品的结构改型与生产参考。
