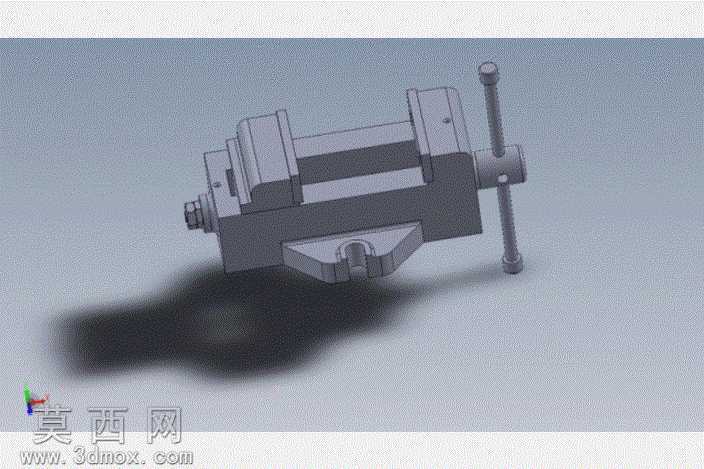

机用虎钳工业夹持工装三维设计

本作品为机用虎钳的三维参数化建模成果，建模过程严格遵循机械加工工装的实际生产尺寸规范，以SolidWorks为核心建模平台，采用自底向上的装配体建模思路完成整体结构搭建。首先针对虎钳的固定钳身、活动钳身、丝杠、螺母、钳口板、导杆、锁紧手柄等核心零部件分别进行独立建模，对固定钳身的导轨滑槽、安装定位孔、承力加强筋等结构采用拉伸、切除、扫描等基础特征组合实现，对丝杠的梯形传动螺纹采用螺旋扫描特征精准还原牙型参数，保证后续装配时的传动配合精度。在材质与渲染环节，针对不同零部件的实际加工材质进行区分设置：钳身主体采用灰铸铁材质，设置哑光深灰色金属质感，添加细微的铸造表面纹理还原铸件的真实质感；丝杠、导杆、锁紧手柄等传动受力部件采用45号钢材质，设置略带金属光泽的银灰色质感，对表面的机加工刀纹进行细微纹理映射；钳口板采用合金工具钢材质，表面做发黑处理质感，同时还原钳口面上的防滑齿形结构细节。装配阶段严格按照实际机械装配的配合关系添加约束：固定钳身作为基准零件完全固定，活动钳身与固定钳身的导轨面添加滑动配合约束，丝杠与固定钳身的安装孔添加旋转配合约束，丝杠与活动钳身内置的螺母添加螺旋传动配合，实现转动丝杠即可带动活动钳身沿导轨往复移动的真实传动效果，导杆与活动钳身添加同轴配合保证运动过程无偏斜，钳口板通过螺钉配合与钳身完成紧固。整体设计充分考虑虎钳的实际使用场景，在结构设计上预留了工作台安装的固定孔位，钳口的开合行程符合常规机用虎钳的加工夹持范围，各受力部件的壁厚、加强筋布局均经过结构合理性校验，既保证夹持作业时的整体刚性，也避免不必要的材料冗余。渲染阶段采用工作室级别的光照环境，添加柔和的环境光与主方向光，投射出自然的软阴影，突出虎钳各部件的结构层次与装配关系，整体模型无破面、无冗余特征，装配约束完整无干涉，可直接用于工装设计参考、机械教学演示、虚拟装配实训等场景，完整还原了机用虎钳从零部件结构到整体传动逻辑的全部细节。
