德拉马卡艾格纳流体管路适配器结构

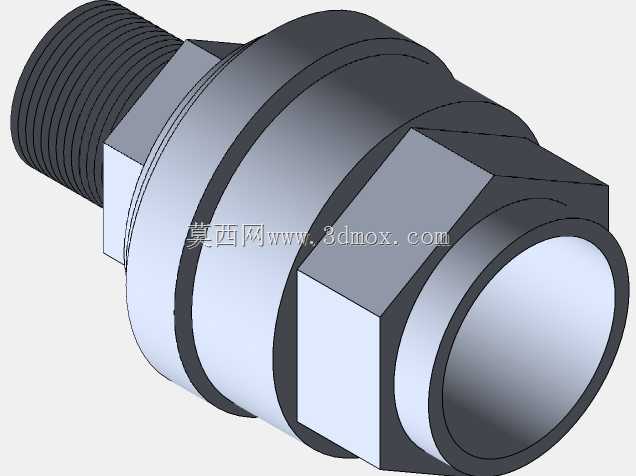

　　在流体输送系统的现场布设与设备改造场景中，不同通径、不同连接制式的管路对接一直是结构设计与装配环节的高频痛点，这款适配接头正是针对这类跨制式管路连接需求开发的转接元件，可在液压回路、低压流体输送、气动控制管路等场景中完成不同接口规格的无泄漏转接，避免现场重新套丝、焊接管路带来的施工成本上升与密封可靠性下降问题。从结构设计逻辑来看，该接头采用一体式本体加工成型，没有额外拼接焊缝，从根源上规避了多拼合结构带来的应力集中与泄漏风险。接头一端采用外螺纹连接结构，螺纹段加工有标准牙型，可直接拧入对应内螺纹的阀块、泵体或管路端座，螺纹根部预留有退刀槽结构，既保证螺纹加工时的工艺可达性，也能在装配时为密封填料或组合密封垫圈留出足够的压紧空间，

　　避免螺纹拧入到位后密封件被挤入螺纹间隙造成密封失效。接头中部设计有两段外六角拧转结构，分别靠近两端接口位置，这一设计充分考虑了现场装配的操作空间限制，不管是从螺纹端还是另一端对接管路时，都能就近找到扳手施力位，无需在接头本体上额外加工夹持位，也避免了长距离施力造成的接头本体扭转变形。六角结构的对边尺寸按照常规管路安装的扳手规格匹配，现场无需准备特殊工装，使用普通活动扳手或对应规格的呆扳手即可完成拧紧操作，适配现场维保的通用工具条件。接头另一端采用承插式对接结构，内孔加工有精准的配合公差，可与对应外径的硬管或软管接头实现精准配合，对接端面设计有密封槽位，可安装O型密封圈实现端面静密封，相比传统的螺纹密封形式，端面密封的耐压能力更强，

　　且在反复拆装后密封性能衰减更小，适合需要定期拆解维护的管路节点。从外形尺寸与安装边界来看，接头整体采用阶梯轴式布局，各段外径从螺纹端向承插端逐步放大，既保证了内部流道的通径平滑过渡，减少流体在转接处的局部阻力损失，也控制了接头整体的径向尺寸，在密集排布的管路组中不会占用过多相邻管路的安装空间，相邻接头的最小安装间距可控制在同规格普通接头的80%左右，适配紧凑型阀组、集成式液压站的密集布管需求。接头的轴向尺寸经过优化，在保证两端螺纹啮合长度、密封配合长度满足耐压要求的前提下，尽可能压缩了整体长度，减少管路转接处的悬臂长度，降低设备运行过程中管路振动对接头连接部位造成的疲劳载荷，提升长期运行的可靠性。在细节设计上，接头各段过渡位置均采用圆角过渡，没有尖锐的加工棱角，既避免了装配过程中划伤操作人员，也减少了热处理过程中尖角位置的应力开裂风险，同时流体经过的内孔过渡位置也做了圆弧倒角处理，避免流道内的直角台阶造成流体紊流，减少输送过程中的压力损失与流道冲蚀。针对不同的应用工况，该接头的本体材质可选用碳钢镀锌或304不锈钢，碳钢版本适合常规的液压油、压缩空气等非腐蚀性介质场景，镀锌层可满足常规车间环境下的防锈要求；不锈钢版本则可用于水基介质、弱腐蚀性流体的输送场景，适配食品加工、化工输送等有防腐蚀要求的管路系统。在实际选型应用中，需要先确认两端对接的管路规格与螺纹制式，保证外螺纹端的牙型、螺距与对接端座完全匹配，

　　承插端的内径与对接管路的外径公差符合配合要求，同时根据系统的工作压力选择对应壁厚的接头版本，避免高压工况下接头本体出现变形胀裂。装配过程中，螺纹端缠绕密封带或加装组合密封垫时，要注意密封材料不要超出螺纹端部进入流道，避免密封材料碎屑被流体冲入下游元件造成堵塞；承插端安装O型圈时要检查密封圈表面无划伤、无缺口，装配时可涂抹少量润滑脂辅助密封圈入位，避免装配过程中密封圈被切边造成泄漏。该接头在实际应用中可替代多个转接接头组合的连接方案，减少管路中的连接节点数量，每减少一个连接节点就降低一处潜在的泄漏风险点，同时也能缩短管路装配的作业时间，降低现场施工的人工成本。在设备的日常维保中，这类一体式转接接头的检查也更为便捷，只需检查两端连接位置有无渗漏即可，无需像多接头组合结构那样逐一检查每个拼接位置的密封情况，降低了日常巡检的工作量。
