电磁弹簧失电制动装置结构设计

　　在工业传动系统的停机安全控制环节，这类电磁弹簧制动装置是断电保护场景下的核心执行部件，常配套安装在伺服电机输出端、输送线驱动辊轴端、起重机构卷扬轴端等需要断电即时锁止的位置，避免动力切断后设备因负载惯性、重力作用出现滑移、溜车、误动作等安全隐患，覆盖自动化生产线、物流输送、起重运输、机床进给等多个需要可靠停机保持的工况。从实际功能逻辑来看，该装置采用弹簧施压、电磁释压的失电制动原理：设备正常通电运行时，内部电磁线圈产生足够磁吸力克服弹簧组的预紧弹力，吸合衔铁组件使摩擦副完全脱开，此时制动盘与传动轴同步转动，无额外摩擦阻力，不会对传动效率产生额外损耗；一旦设备断电或者控制回路触发急停信号，电磁吸力瞬间消失，

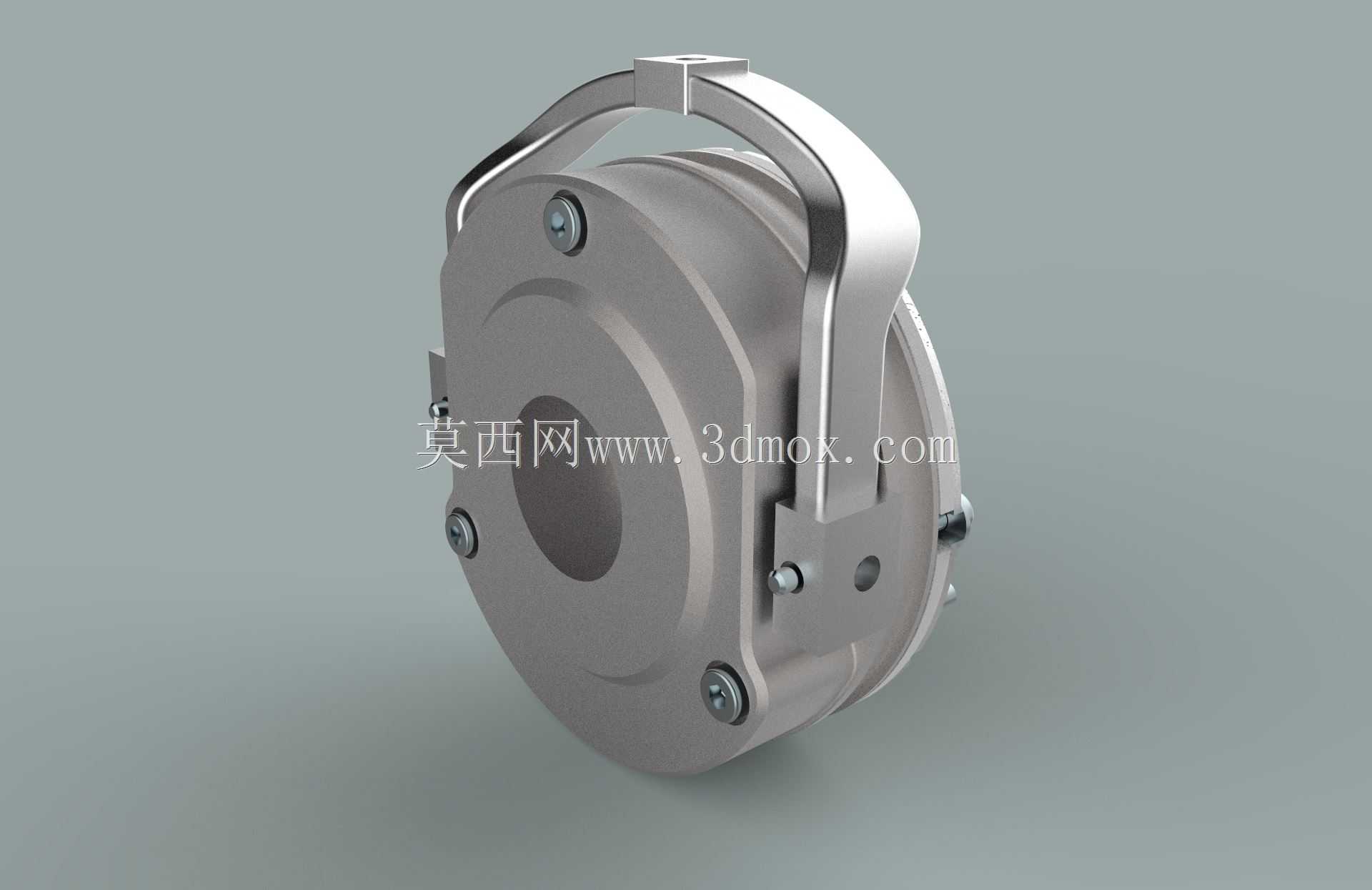

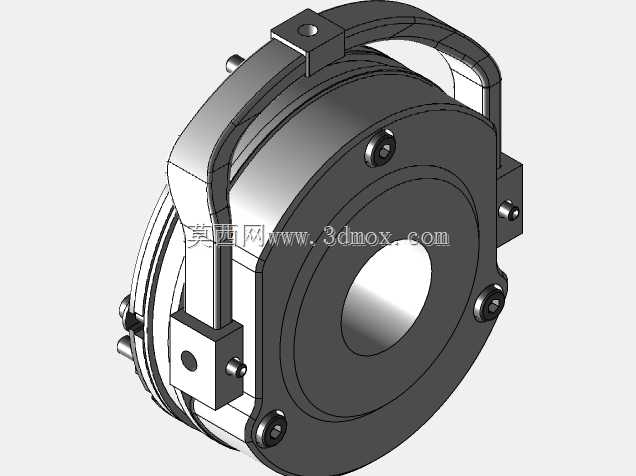

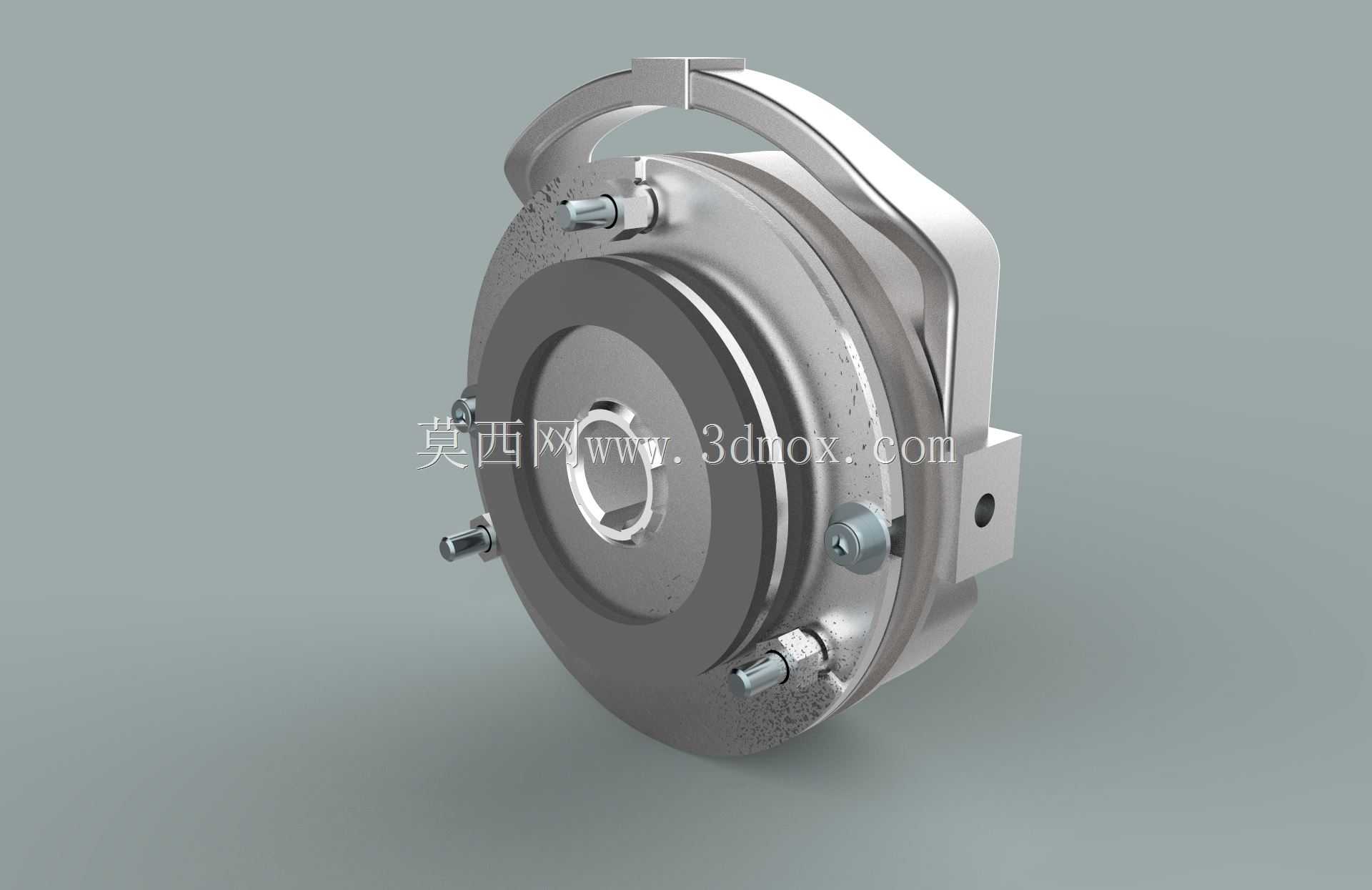

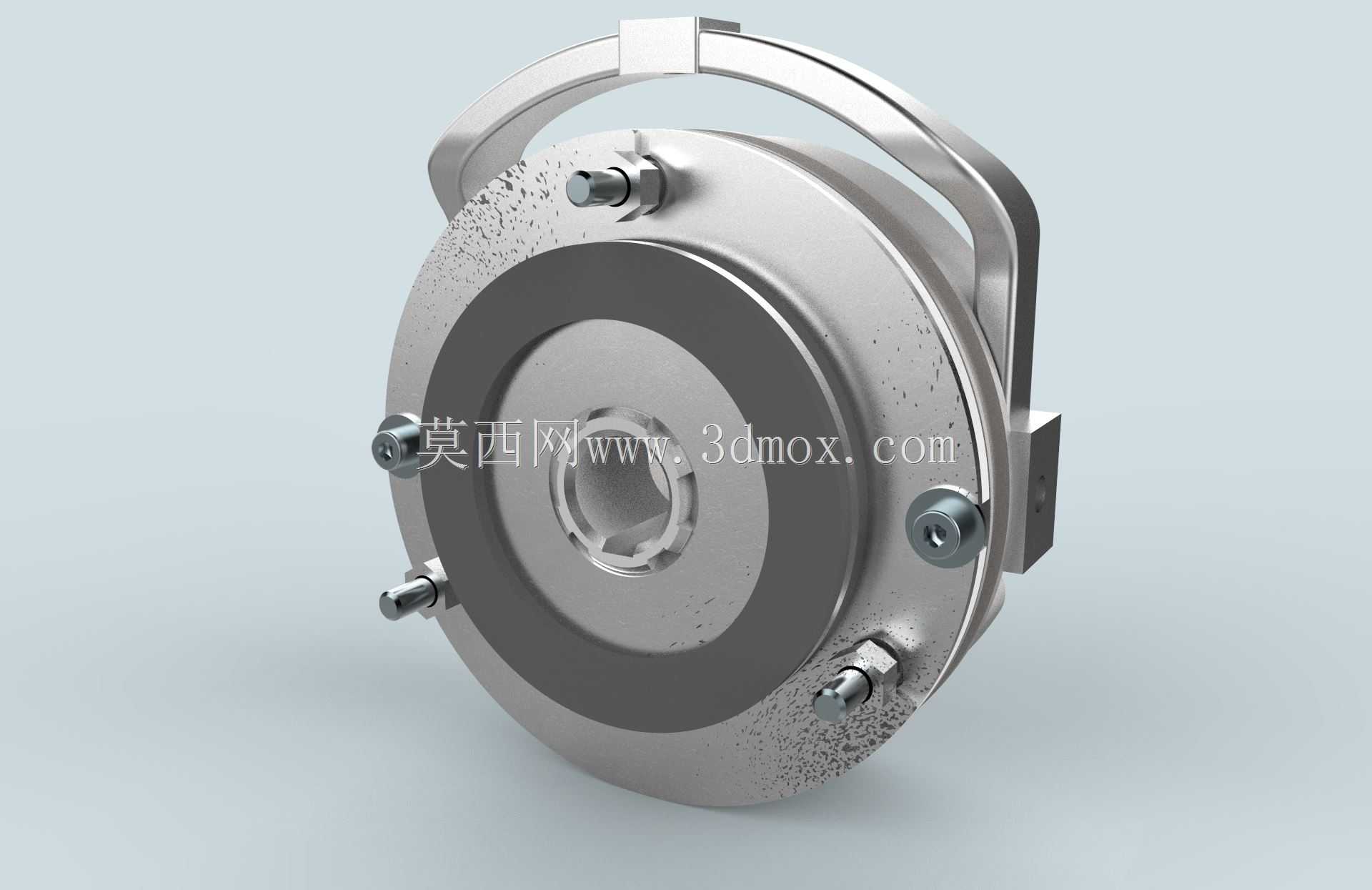

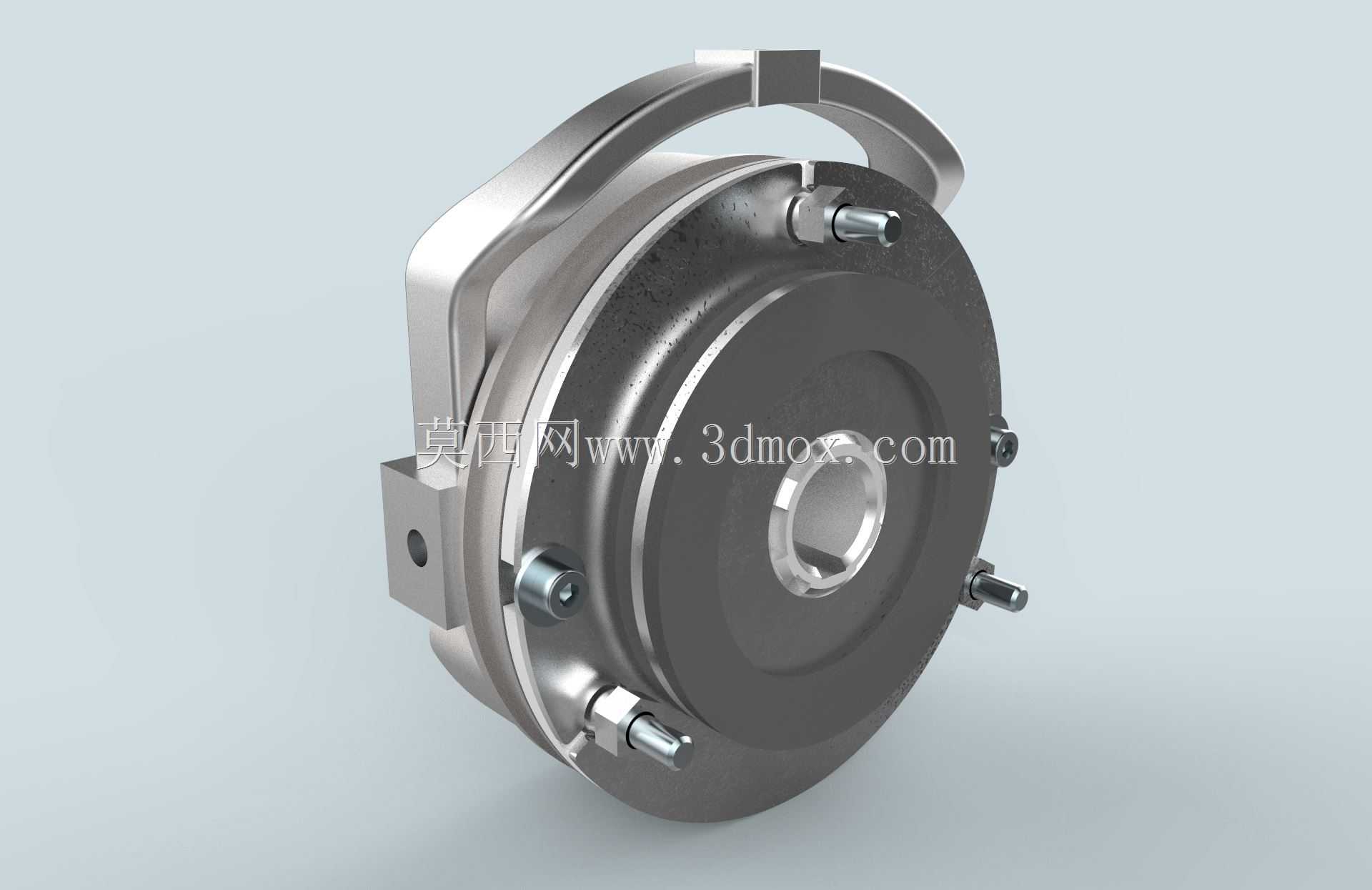

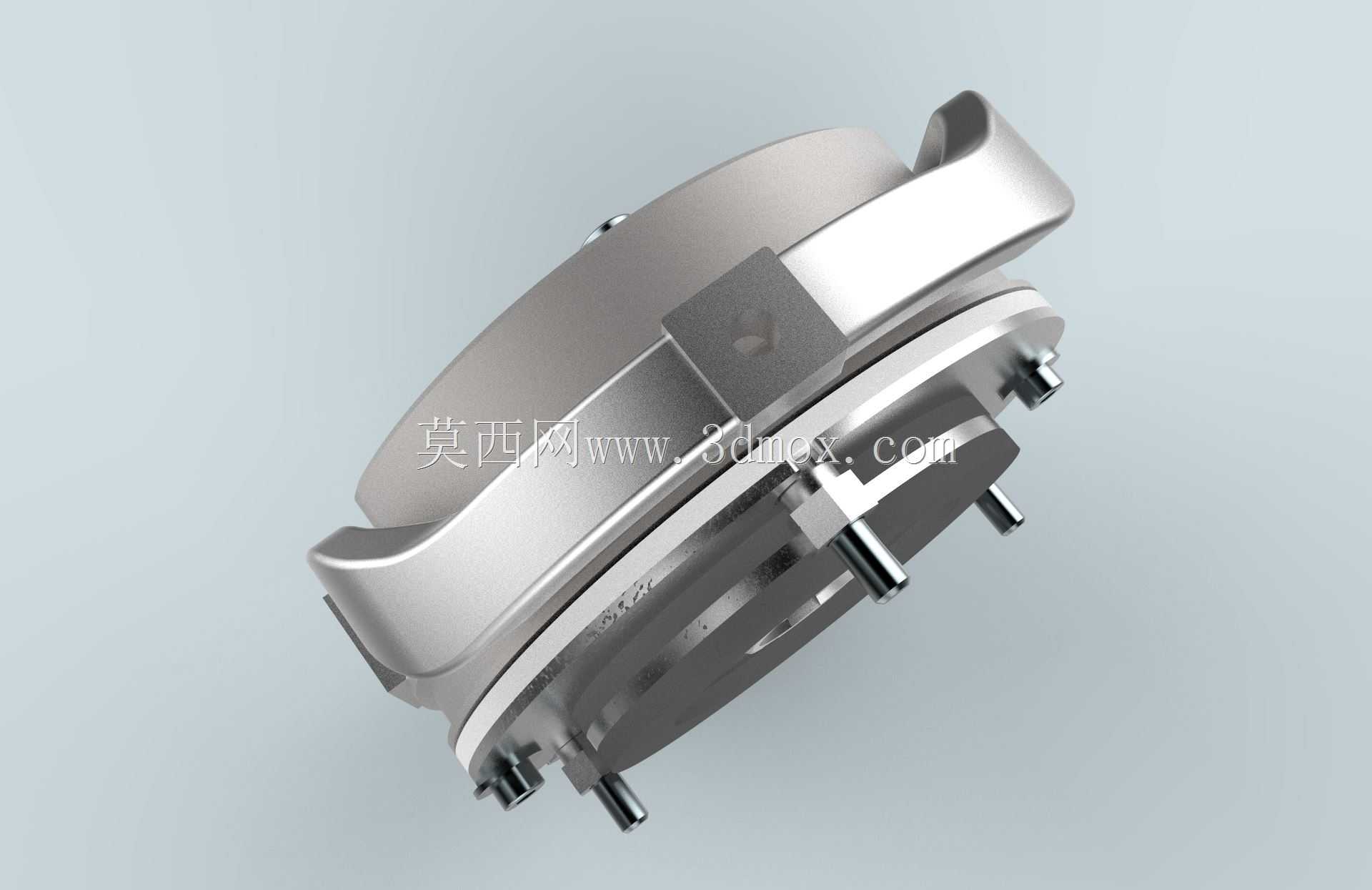

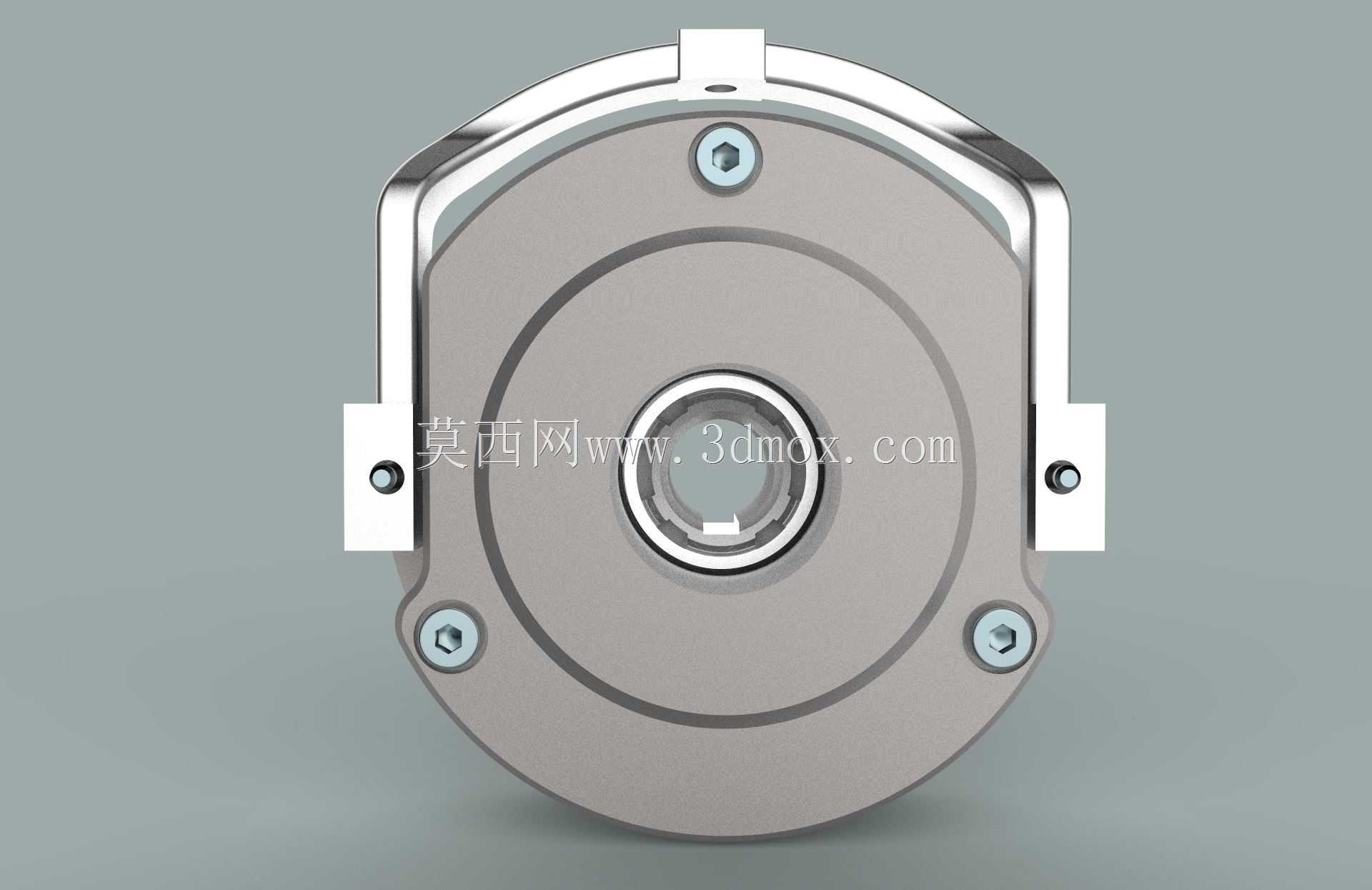

　　均布在壳体内的压缩弹簧会快速推动衔铁压向摩擦制动盘，通过摩擦面间的正压力产生足够的摩擦扭矩，在极短时间内将转动轴锁止，保持负载位置固定，满足工业场景的安全制动要求。在结构设计层面，该装置采用薄型盘式布局，整体为同轴环形结构，中心设置通孔用于穿装传动轴，可通过键连接与轴实现周向固定，外壳上预留的安装孔可直接对接设备端盖或者安装法兰，不需要额外设计复杂的转接支架，能有效压缩安装占用的轴向空间，适配很多安装空间受限的传动场景。外壳采用一体化铸造成型后做精加工处理，既可以为内部线圈、弹簧、摩擦片组件提供封闭防护，避免车间内的粉尘、切削液、油污侵入内部影响制动可靠性，也能承受制动时产生的径向与轴向冲击力，保证长期使用下的结构刚度。

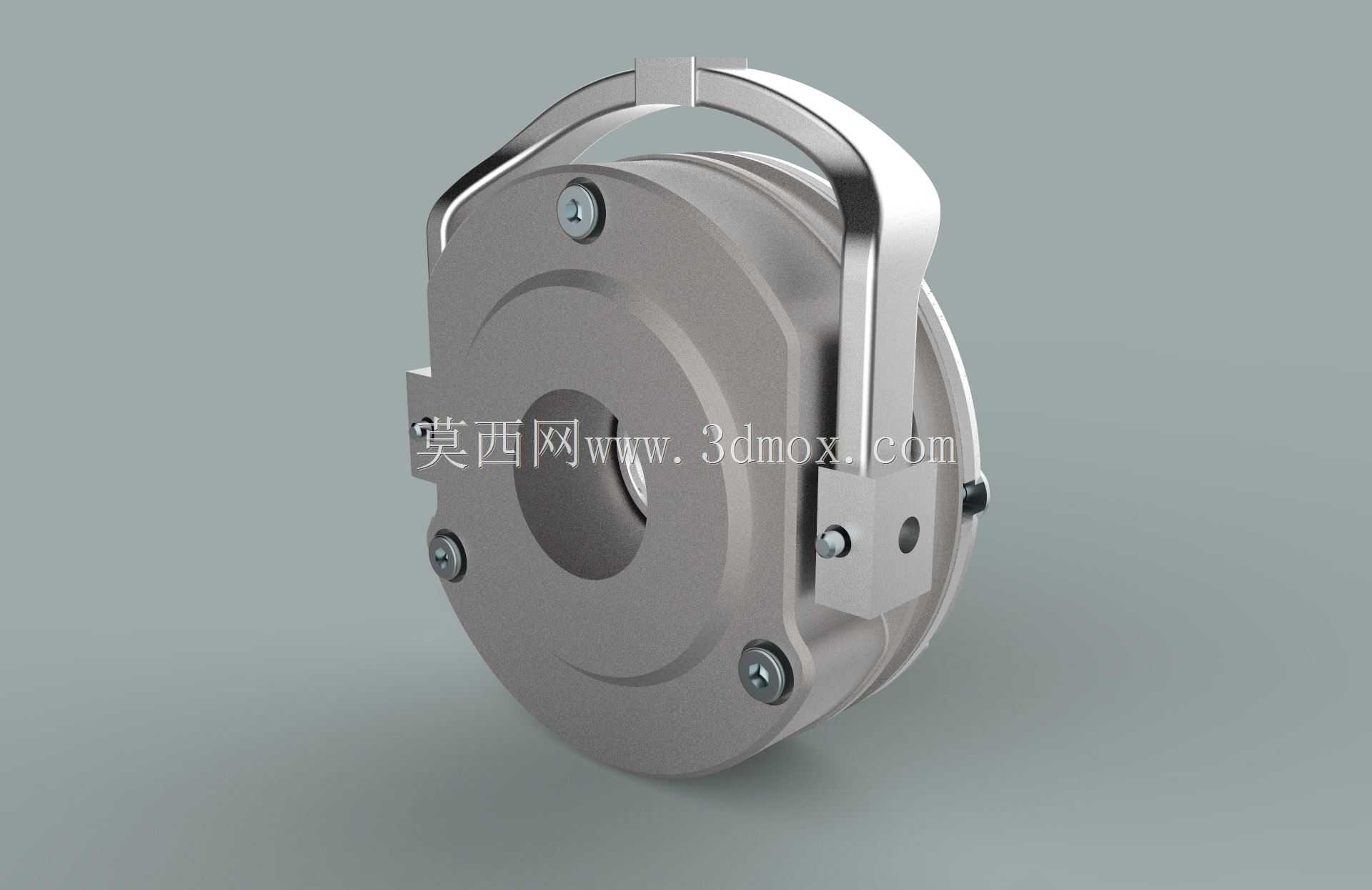

　　提手式的外接接线座设计在壳体外侧，既方便现场布线时的接线操作，也能对引线部位做防弯折防护，避免设备运行振动导致接线松脱。从安装边界来看，这类制动装置的外径尺寸覆盖常规伺服电机、减速电机的端盖安装尺寸范围，轴向厚度控制在较小区间，安装时只需要保证传动轴与制动盘的同轴度在公差允许范围内，摩擦面之间的间隙调整到设计值即可，不需要复杂的调试工序。摩擦副采用耐磨耐高温的复合摩擦材料，即使在短时间内多次连续制动的工况下，也不会因为摩擦升温出现摩擦系数骤降的问题，保证制动扭矩稳定输出。均布布置的弹簧组可以让摩擦面受到的正压力均匀分布，避免局部压力过大导致摩擦片偏磨，延长摩擦片的更换周期，降低日常维护的工作量。在选型匹配时，

　　需要根据传动轴的额定扭矩、最高转速、安装空间尺寸选择对应规格的制动装置，保证额定制动扭矩覆盖负载所需的最大制动扭矩，同时预留足够的安全系数，避免制动扭矩不足导致停机后出现滑移。设计建模过程中，需要重点关注弹簧的预压缩量与电磁吸力的匹配关系：既要保证断电状态下弹簧提供的压力能产生足够的制动扭矩，也要保证通电状态下电磁吸力能完全克服弹簧力，让摩擦副彻底分离，避免带载运行时摩擦片长期拖磨产生过热磨损。同时要合理规划内部线圈的散热空间，避免长时间通电时线圈温升过高影响绝缘寿命，外壳上的散热结构可以辅助带走线圈产生的热量，提升装置的连续工作稳定性。这类制动装置的响应速度极快，从断电到完全锁止的时间通常在几十毫秒级别，可以满足急停场景下的快速制动要求，避免安全事故扩大。在实际使用中，摩擦片属于易损件，当摩擦片磨损到设计极限厚度时，只需要拆开端盖即可更换摩擦片组件，不需要整体拆卸制动装置，维护操作十分便捷。壳体上的固定螺栓采用防松设计，配合弹垫或者防松胶固定，避免设备长期运行振动导致螺栓松脱，影响制动间隙的稳定性。
