小型起重机蜘蛛型液压支腿结构设计

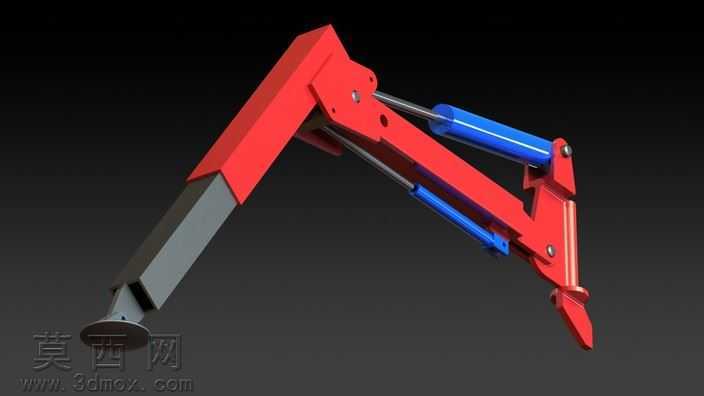

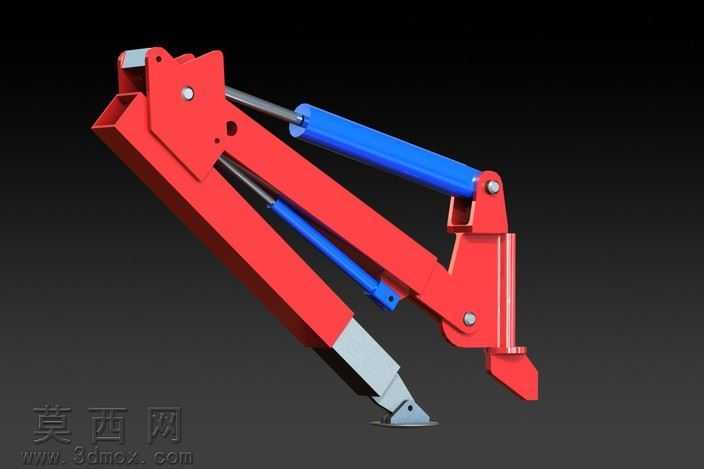

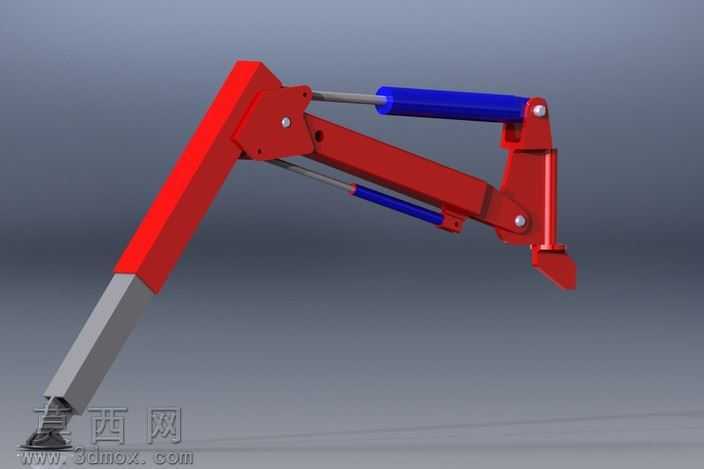

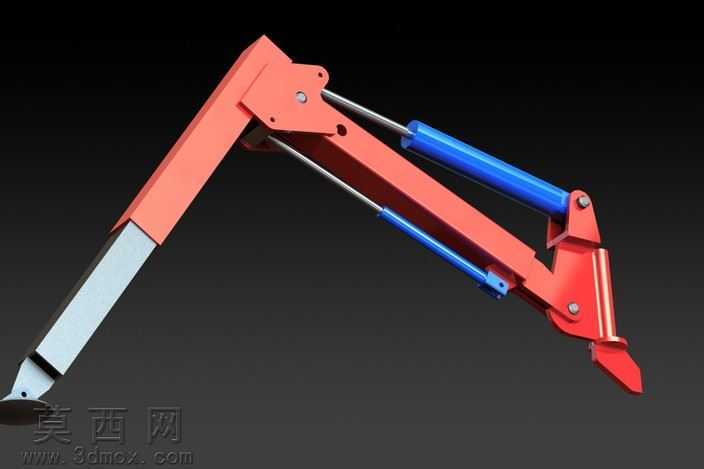

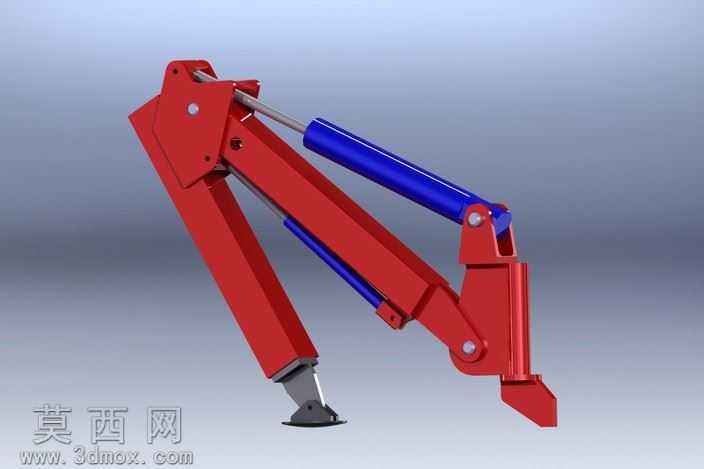

该作品为小型起重设备配套的蜘蛛式液压支腿三维建模成果，整体采用多段铰接折叠的结构形式，建模过程中严格遵循机械装配约束逻辑，将所有零部件按照实际生产中的装配关系完成配合，完整还原了支腿从折叠收纳到展开支撑的全行程运动逻辑。模型主体支撑臂采用高强度合金钢材质设定，渲染时赋予高饱和度红色金属漆面效果，表面添加细微的颗粒质感模拟真实工业漆面的磨砂触感，铰接销轴部位做了金属倒角处理，还原金属机加工后的亮面质感。两支蓝色的液压油缸作为核心驱动部件，建模时还原了缸筒、活塞杆、端盖、铰接耳环的完整细节，缸筒表面赋予蓝色工业烤漆材质，活塞杆部分做了镀铬亮面金属效果，与红色主臂形成清晰的视觉区分，能够直观呈现动力传递路径。支腿末端的支撑脚盘做了防滑纹理设计，底部添加橡胶垫材质设定，既保证支撑稳定性，也能模拟实际使用中对接触面的防护效果。整个建模过程以可实际生产的工程化思路为核心，所有铰接点的旋转轴位置、油缸的行程参数都经过合理性校验，确保各部件运动过程中无干涉，装配关系完全符合机械设计规范，能够直观展示支腿的工作原理，为同类型小型起重设备的支腿结构设计提供了清晰的三维参考，也方便相关从业者理解折叠式液压支撑结构的设计逻辑与部件组成。
