高抛光金属轴流通风风扇结构设计

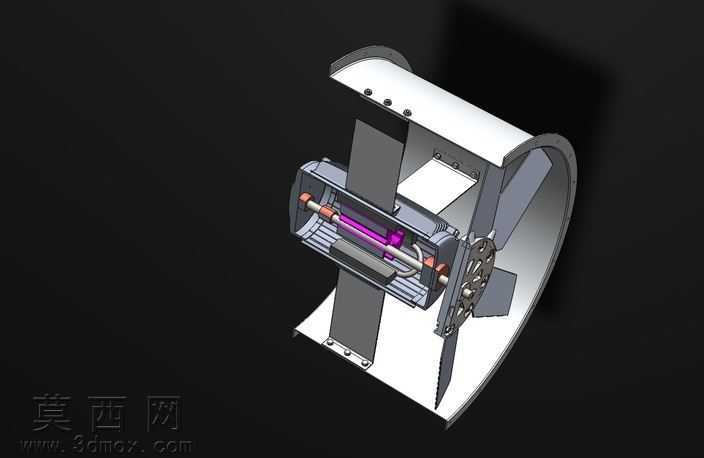

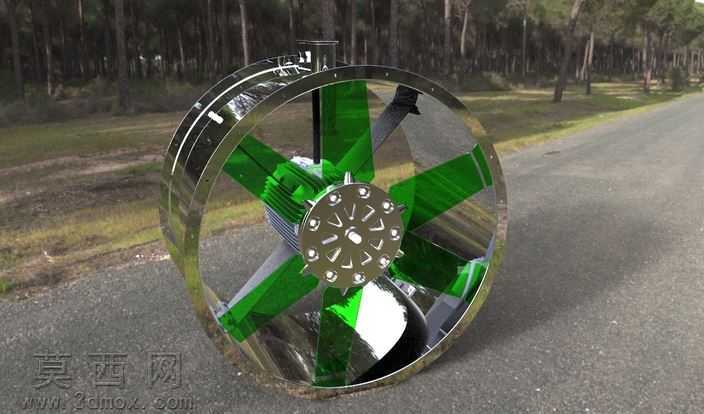

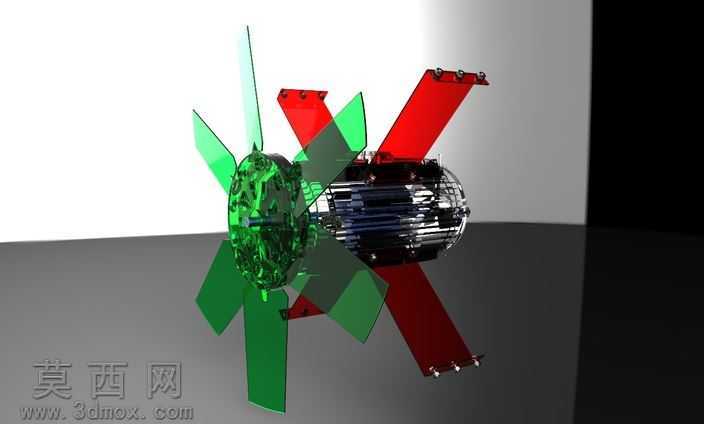

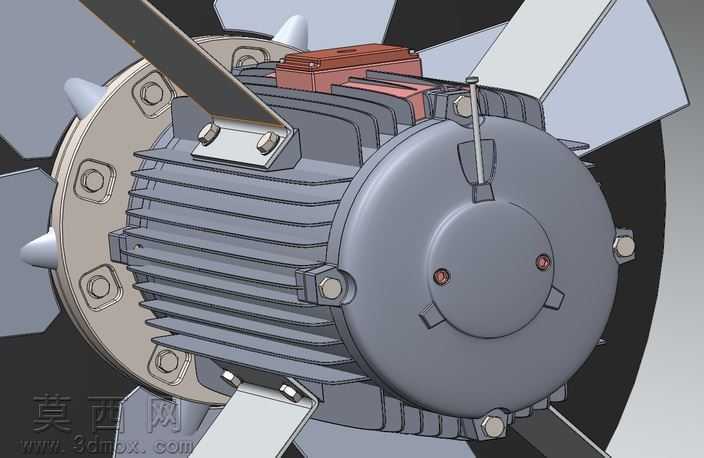

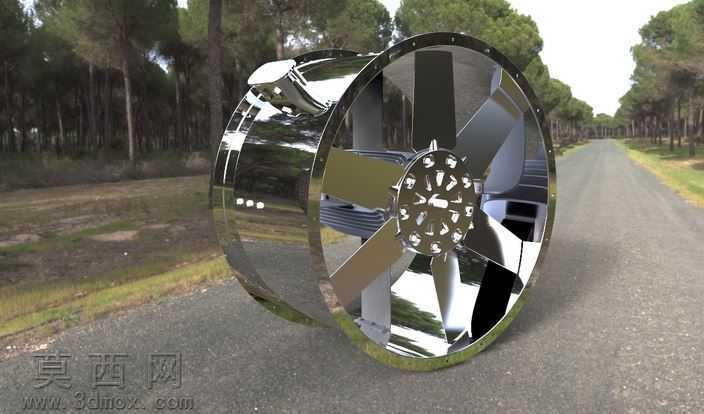

本作品为轴流结构的通风风扇三维设计，建模阶段采用参数化特征构建方式，先以旋转特征生成整体圆筒形外壳基体，外壳边缘的安装法兰通过拉伸切除完成均布螺栓孔的阵列排布，保证安装点位的同轴度与孔位精度。风轮部分先绘制单叶片的翼型截面草图，通过曲面放样生成叶片实体，再以轮毂中心为阵列轴完成多叶片的圆周阵列，叶片与轮毂的连接位置做了圆角过渡处理，避免应力集中问题。轮毂端面上的安装凸台、紧固点位均通过拉伸与切除特征逐一构建，还原了实际产品的装配结构。材质设置阶段，外壳、风叶、轮毂全部采用高抛光镜面金属材质，调整反射率与粗糙度参数，还原镀铬不锈钢的亮面质感，渲染时添加环境反射贴图，让金属表面呈现出真实的环境倒影效果，同时在叶片边缘添加细微的倒角特征，避免渲染时出现锐利边缘的失真问题。结构设计上采用直筒式轴流风道，风叶的安装角度经过优化，保证气流沿轴向直吹的通风效率，外壳两端的法兰结构可直接对接通风管道，适配工业场景的管路安装需求。轮毂中心预留了电机轴安装孔位，可匹配标准规格的驱动电机，整体结构无冗余设计，所有部件的装配间隙都经过参数校验，避免运动干涉。渲染阶段采用户外自然光照环境，调整光线角度让金属表面的明暗层次更丰富，突出抛光金属的质感，同时通过景深设置突出风扇主体，背景的户外环境也进一步衬托出金属外壳的反光特性，整体模型完整还原了工业通风风扇的外观与内部结构，可用于产品展示、结构验证以及装配工艺模拟等场景。
