铝合金离心式散热风叶三维结构设计

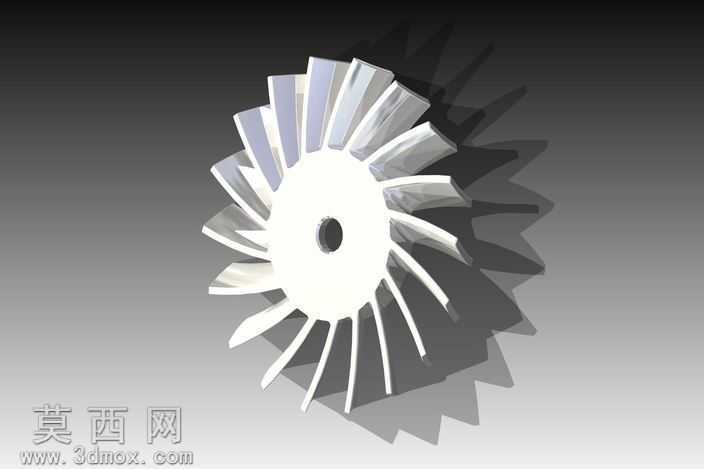

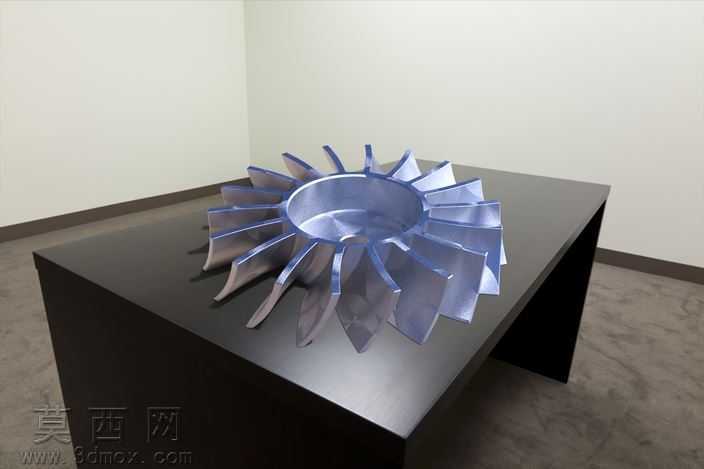

本作品为铝合金材质的离心式风叶三维建模设计，整体采用一体化叶轮结构布局，建模过程中先通过草图绘制确定叶轮的轮毂基准轮廓，以旋转凸台命令生成中心轮毂基体，再针对单片扇叶进行曲面造型设计，通过放样、曲面剪裁等命令构建出符合流体力学特性的叶片曲面，叶片采用后倾式弧度设计，前缘做了圆滑过渡处理，后缘设置了合理的倾角，能够有效降低风阻、提升送风效率。完成单片叶片建模后，通过圆周阵列命令按照等角度间距完成全部叶片的排布，阵列过程中严格控制每个叶片的角度公差，保证整体叶轮的动平衡性能，避免运转过程中出现抖动问题。材质渲染阶段选用铝合金金属材质，调整材质的粗糙度、金属度参数，还原铝合金磨砂金属的质感，同时添加了环境反射效果，让金属表面的光影过渡更加自然真实，场景中搭配深色哑光工作台作为承载载体，通过三点布光方案突出叶轮的金属质感与叶片的立体结构，清晰展现每个叶片的曲面弧度与厚度变化。结构设计上，中心轮毂设置了适配安装的轴孔结构，轮毂与叶片的衔接处做了圆角过渡处理，能够有效降低应力集中问题，提升整体结构的结构强度，适配高速运转的使用场景。整体建模严格遵循机械加工的工艺要求，所有曲面均做了可制造性校验，叶片的厚度均匀一致，既保证了结构强度，又控制了整体重量，适合用于散热通风、工业送风等相关设备的配套使用，建模过程中保留了完整的参数化特征，可根据实际使用需求调整叶片数量、弧度、轮毂尺寸等参数，快速适配不同的工况需求。
