底特律柴油DD13发动机散热风扇结构设计

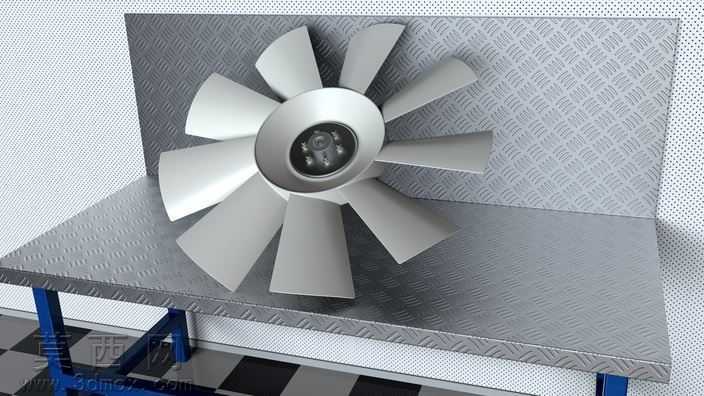

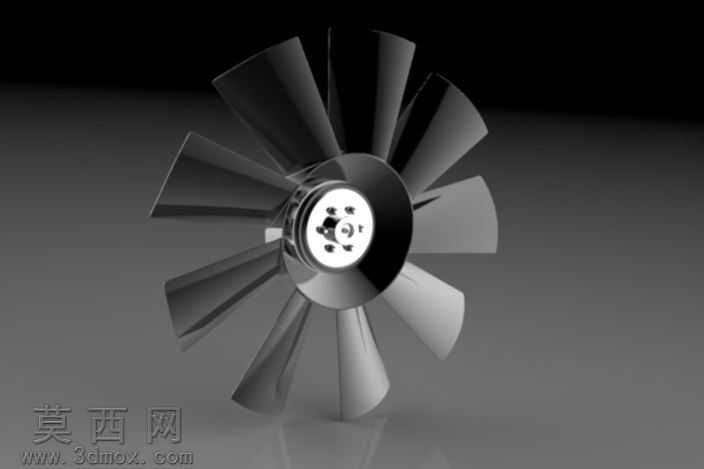

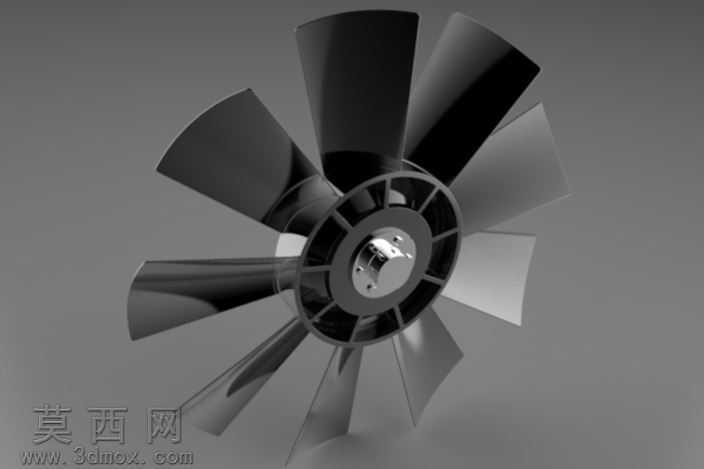

本模型为底特律柴油DD13配套的发动机散热风扇，整体采用三维参数化建模完成，从核心轮毂到外周扇叶的结构均按照实际工业散热部件的尺寸比例还原。建模过程中首先搭建中心轮毂的基准特征，轮毂中心预留了与发动机转轴匹配的安装定位结构，内部嵌套的轴承安装位做了精确的尺寸约束，保证装配公差符合车用部件的设计要求。扇叶部分采用十片等距分布的前倾式曲面结构，每片扇叶的翼型截面经过曲面放样、边界混合完成建模，叶根与轮毂的衔接处做了平滑的圆角过渡处理，避免应力集中的结构缺陷，同时扇叶从根部到梢部的厚度做了渐变设计，既保证结构强度也兼顾了空气动力学性能。材质渲染部分，扇叶与轮毂均赋予哑光银灰色工程塑料材质，模拟车用散热风扇常用的玻纤增强尼龙质感，表面添加了细微的磨砂纹理，避免渲染效果过于塑料化失真，中心安装位的金属嵌件赋予了金属镀铬材质，还原金属部件的反光特性。设计思路上，该风扇针对柴油发动机的高散热需求设计，十片扇叶的布局能够在较低转速下获得更大的送风量，同时前倾式的叶型能够有效降低运转时的风噪，整体结构做了轻量化处理，在保证扇叶抗形变能力的前提下尽可能减少材料用量，适配商用车柴油发动机的安装空间与散热工况要求，模型的所有结构特征均可编辑，能够直接用于后续的工程校核、装配模拟或者渲染展示使用。
