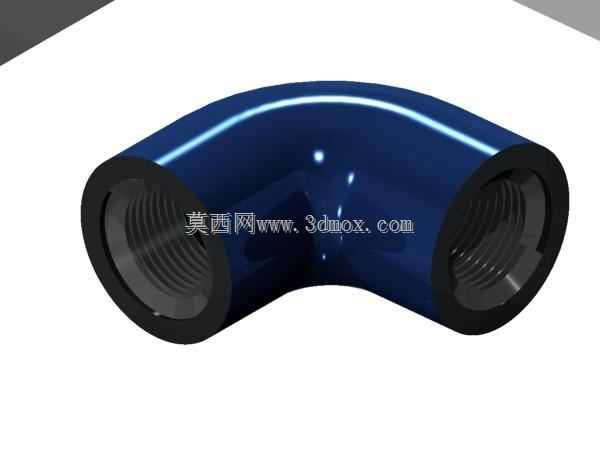

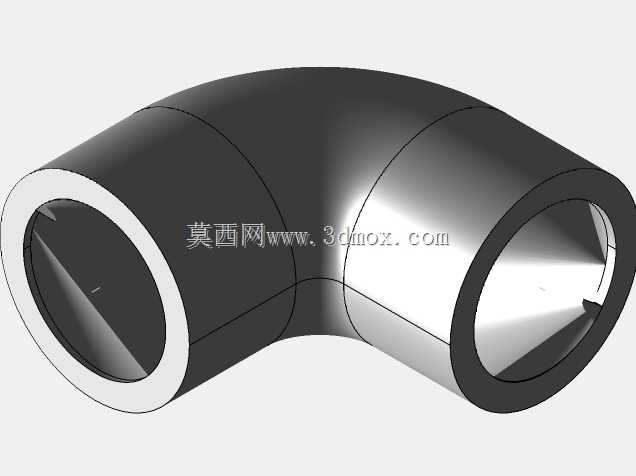

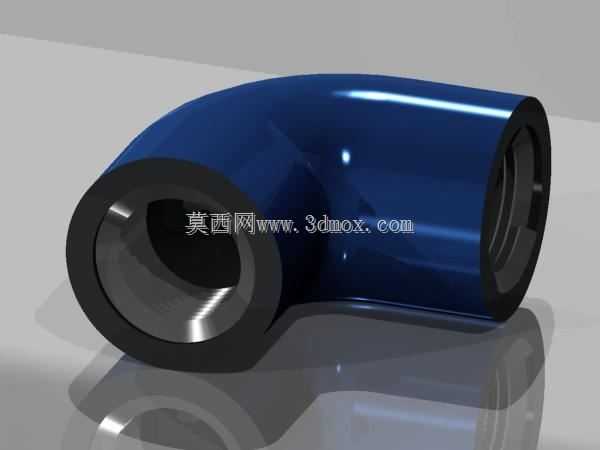

90度内丝连接弯头管道配件结构

　　避免后续装配干涉。弯头的弯曲半径是设计时的核心参数，常规水暖用的内螺纹弯头多采用短半径结构，也就是弯曲中心到管路轴线的距离等于管路通径，这种结构占用的安装空间最小，适合墙面预埋、设备内部紧凑排布的场景；如果是输送带有颗粒杂质的流体、或者对管路流阻要求低的工况，会采用长半径弯头，弯曲半径是通径的1.5倍，能减少流体转向时的压损，降低杂质在弯道处沉积堵塞的概率。这个模型的两端内螺纹轴线夹角严格控制在90度，角度公差控制在±0.5度以内，要是角度偏差过大，对接直管时会产生额外的装配应力，长期带压运行容易在螺纹连接处出现渗漏，甚至导致管件开裂。弯头的外壁做了等壁厚设计，壁厚根据公称压力等级确定，日常民用给排水场景的工作压力多在1.在民用给排水、工业流体输送、暖通空调、化工管路布设等场景中，90度内螺纹弯头是改变管路走向的核心基础连接件，这类管件不需要额外焊接或法兰对接，依靠两端的内螺纹结构就能和带外螺纹的直管、阀门、设备接口直接旋合装配，在小口径管路系统里的安装效率远高于其他连接形式的弯头，尤其适合后期需要频繁拆检、管路排布空间受限的工位。做这个弯头的三维结构时，首先要考虑的是螺纹配合的公差带，内螺纹的牙型角、螺距必须和对应通径的管螺纹标准完全匹配，不然现场装配时会出现滑丝、密封不严的问题，很多新手建模时容易忽略螺纹收尾的退刀结构，实际加工时不管是机攻还是手攻丝，螺纹末端都会有一段不完整牙型，建模时把这段结构还原出来，才能和实际生产的零件状态一致，

　　6MPa以内，壁厚满足螺纹啮合深度要求即可，不需要额外加厚；如果是用在压缩空气、高压化工流体管路，就要对应增加壁厚，同时在弯头的外侧转弯处做局部加厚处理，因为流体转向时对外壁的冲刷作用力远大于内壁，长期运行下外侧的磨损速度更快，局部加厚能有效提升管件的使用寿命。建模时还要注意两端螺纹的同轴度要求，虽然两个接口的轴线是垂直关系，但每个接口自身的螺纹轴线必须和对应的端部端面垂直，不然和管道对接时，螺纹会出现偏载啮合，不仅拧紧力矩会异常增大，还容易把外螺纹的牙型挤坏，密封面也无法完全贴合。实际安装时，这类内螺纹弯头不需要复杂的工装，普通管钳就能完成拧紧作业，两个接口的端部都设计有平整的端面，装配时配合生料带、密封胶或者紫铜密封垫，

　　就能实现可靠的静密封，耐受常规工况下的温度和压力波动。很多现场施工人员容易犯的错误是过度拧紧弯头，觉得拧得越紧密封越好，实际上内螺纹的有效啮合长度达到螺距的5-8倍就能满足密封和强度要求，过度拧紧会导致弯头的螺纹部位产生微裂纹，后期运行过程中受温度变化、管路振动影响，裂纹会逐渐扩展最终出现渗漏。从管路排布的角度看，这种内螺纹弯头的安装边界很明确，两个接口的轴线交点就是弯头的安装定位基准点，布设管路时只要确定两个方向直管的轴线交点，就能直接确定弯头的安装位置，不需要额外预留调整空间，因为螺纹连接本身有一定的角度调整余量，但调整量不能超过1度，不然会影响密封性能。在做设备内部的管路布局时，用这种内螺纹弯头可以灵活调整管路走向，

　　避开设备内部的其他结构件、电气元件，不需要定制特殊角度的弯管，大幅降低管路系统的加工和装配成本。另外，弯头的流道内壁做了圆弧过渡设计，没有尖锐的转角，流体经过时不会产生明显的涡流，既能降低流阻，也能减少流体对管壁的气蚀损伤，尤其是输送热水、带腐蚀性的流体时，光滑的圆弧流道能避免介质在转角处滞留，减少结垢和腐蚀的概率。建模过程中，螺纹部分采用简化的装饰螺纹线配合真实牙型局部特征的方式，既保证模型在装配时能准确判断干涉情况，也不会因为全牙型建模导致文件过大，影响整体装配的运行效率。两端的端面处做了微小的倒角，不仅方便装配时对准外螺纹，也能去除端部的加工毛刺，避免安装时毛刺脱落掉入管路内部，堵塞下游的阀门、喷头等精密元件。这类弯头的材质选择范围很广，根据输送介质的不同可以选用不锈钢、黄铜、铸铁、PPR衬塑等不同材质，但不管是什么材质，内螺纹的尺寸参数、弯头的角度、弯曲半径的设计逻辑都是一致的，三维模型的结构框架可以通用，只需要根据材质的强度特性调整壁厚参数即可。在做管路系统的应力分析时，这个弯头的位置是应力集中点，因为管路热胀冷缩产生的位移、流体流动产生的冲击力都会集中在弯头部位，建模时还原准确的壁厚和过渡圆角，才能让有限元分析的结果更贴近实际运行状态，给管路支架的布设、膨胀节的选型提供准确的参考依据。
