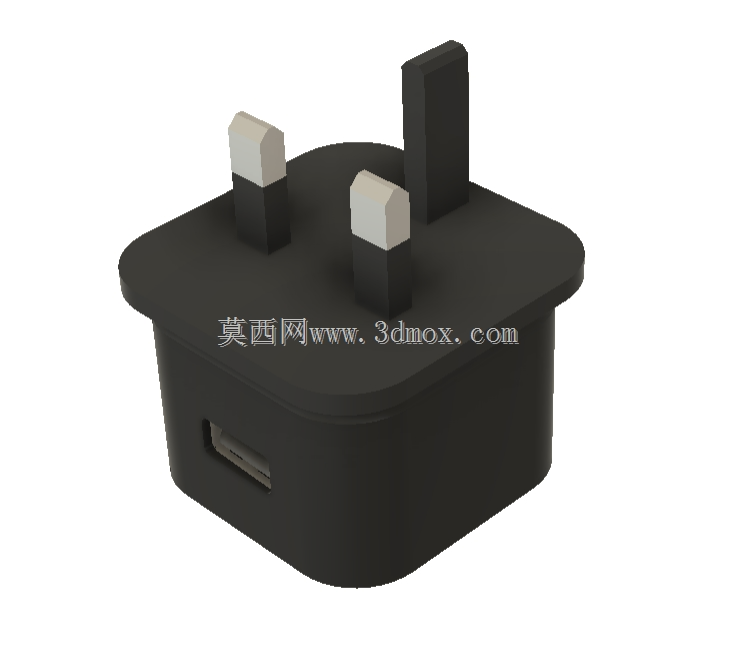

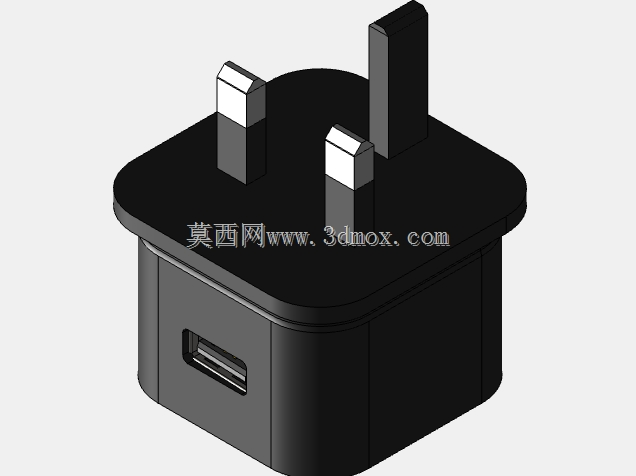

英规9WUSB母口电源适配器插头结构

　　这款英规结构的9W功率USB母口电源插头，主要面向跨境消费电子供电场景设计，适配英式标准墙面取电接口，常见于出口类小型数码配件、便携智能硬件的配套供电环节，日常使用中可为蓝牙耳机、小型智能穿戴设备、低功率桌面外设提供稳定的直流供电输出。从结构设计逻辑来看，整体采用圆角方型壳体布局，插脚布局严格遵循英规BS1363标准的三角排布要求，三个插脚分别对应火线、零线与接地极，其中接地极插脚长度略长于零火插脚，插入插座时可实现接地端先接通、拔出时后断开的安全防护逻辑，避免插拔过程中出现外壳带电的风险。

　　壳体上半部分为插脚承载基座，下半部分为电源转换腔体，内部可容纳小型AC-DC转换电路板、整流滤波元件与USB母座固定结构，壳体边缘做了R3左右的圆角过渡，既可以避免注塑成型时的尖角应力集中，也能提升日常插拔握持的手感，不会出现硌手的问题。USB母座设置在壳体侧面靠下位置，母座端面与壳体外表面齐平，既可以避免日常插拔数据线时母座受侧向力出现开焊脱落，也能减少积灰进入接口内部的概率，母座周围的壳体壁厚控制在1.2mm，既可以保证接口固定的结构强度，也不会因为壁厚过大导致成型时出现缩水痕。插脚与壳体的配合采用嵌件注塑工艺，插脚根部设计有防退卡槽，注塑时塑料材料填充进卡槽结构，可避免长期插拔后插脚出现松动、移位甚至脱出的问题，插脚外露部分的尺寸严格匹配英标插座的夹持弹片间距，插入后可保证足够的接触面积，减少接触电阻过大导致的发热问题。从安装边界来看，整体壳体的最大外轮廓尺寸控制在常见英规插头的常规范围内，插入墙面插座后不会遮挡相邻的插座接口，适配市面上绝大多数标准86型、明装型英标插座面板，不会出现干涉相邻插孔使用的情况。

　　壳体上下盖采用超声波焊接工艺进行装配，接缝位置设计有0.3mm的焊接线，焊接后接缝均匀无溢料，既可以保证壳体的密封防护能力，避免日常使用中泼溅的水渍、灰尘进入壳体内部造成电路短路，也不需要额外打螺丝固定，提升装配效率的同时让外观更简洁。在结构细节处理上，插脚与壳体的配合位置设计有0.5mm高的挡胶台，可避免注塑过程中胶料溢出到插脚的接触表面，影响插脚的导电接触性能；壳体内部设计有多个定位柱与卡扣结构，用来固定内部的PCB板，不需要额外打胶即可实现电路板的牢靠固定，可承受日常插拔数据线时的冲击力，不会出现电路板移位导致的元件引脚脱焊问题。

　　这款插头的功率等级为9W，对应输出为常规5V1.8A左右的USB供电规格，内部腔体的空间预留刚好可以容纳对应功率的变压器、整流桥、稳压芯片与外围阻容元件，腔体内部的筋条设计可以将发热元件与壳体壁保持0.8mm左右的间隙，形成空气隔热层，避免长期满负载工作时壳体表面温度过高，影响使用安全。插脚的材质选用铜合金表面镀镍处理，既可以保证足够的导电性能，也能提升插脚的耐磨与抗氧化能力，长期插拔使用后不会出现氧化锈蚀导致的接触不良问题。壳体材料选用阻燃级PC材质，可满足UL94-V0的阻燃等级要求，即使内部元件出现异常发热，也不会出现壳体起火燃烧的安全隐患。在实际使用场景中，这类插头除了配套消费电子设备出厂标配外，也可作为通用替换充电头使用，适配所有采用USB接口供电的低功率数码设备，结构设计上充分考虑了日常使用中的插拔寿命、安全防护、装配工艺性等多方面的工程需求，没有多余的冗余结构，在满足安规要求的前提下尽可能压缩了整体体积，提升了使用的便利性。
