嵌入式热敏打印模组整机结构设计

　　嵌入式热敏打印模组是工业终端、自助服务设备、检测仪器内部最常用的硬拷贝输出部件，整套结构在建模时优先围绕面板嵌装的实际装配边界展开，而非单纯还原外观。整机分为外露出纸面板与埋入设备腔体的主机身两部分，外露面板为带翻边的矩形平板，翻边尺寸大于机身截面，安装时从设备前面板外侧嵌入预留开孔，翻边直接压贴在设备面板外表面，机身整体穿过开孔沉入柜体内部，不需要额外设计外置支架，仅在机身两侧预留卡扣位或者螺接孔位，即可从腔体内部完成锁紧，避免面板外露固定螺丝，兼顾装配效率与外观整洁度。

　　从实际落地场景来看，这类打印模组广泛搭载在工业称重仪表、环境监测记录仪、医疗检验设备、自助缴费终端、物流寄存柜、餐饮收银一体机、消防报警主机当中，核心用途是实时输出小票、检测数据凭条、称重单据、报警事件记录、交易凭证，不需要外接桌面式打印机，设备出厂即自带打印输出能力，现场布线更简洁，也避免外置打印机占用操作台面空间。热敏打印的工作原理决定了整机不需要墨盒、色带这类耗材，仅靠热敏打印头加热热敏纸涂层即可显影，日常维护只需要更换纸卷，运维成本极低，非常适合无人值守或者长期连续运行的终端设备。

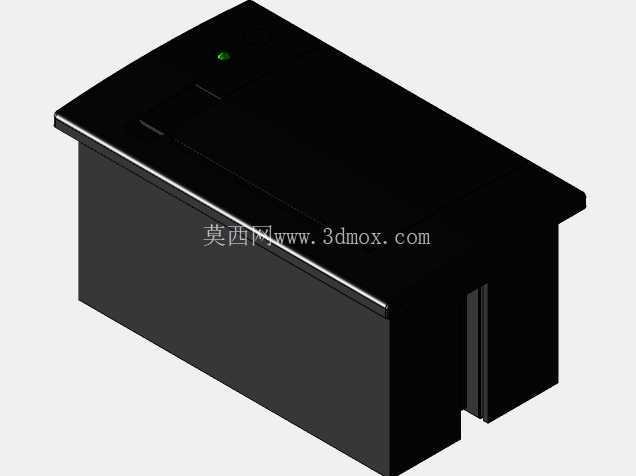

　　结构设计阶段首先要理清纸路的走纸逻辑，机身内部预留整卷热敏纸的容纳腔，常见适配57mm宽度的标准热敏纸卷，纸卷在腔体内自由转动，出纸路径从纸卷引出后经过热敏打印头与胶辊的夹持位，胶辊由内置步进电机通过减速齿轮组驱动，转动时依靠摩擦力带动纸张匀速走纸，打印头沿纸宽方向排布密集加热点，主控板输出加热信号对应点位瞬时升温，在热敏纸上形成点阵字符、二维码或者简单图形。出纸口直接开设在外露面板的长槽位置，槽口边缘做圆角导纸结构，避免卡纸时纸张刮蹭毛边，面板上还预留了状态指示灯开孔，图中绿色指示灯即为电源与就绪状态提示，正常待机时常亮，缺纸、过热或者通讯异常时可切换闪烁状态，运维人员不用拆开设备就能快速判断模组工作状态。

　　建模时需要重点核对几个关键安装边界：首先是外露翻边的长宽尺寸，要匹配终端面板的开孔避让区域，翻边厚度控制在1.5至2mm，既保证面板受压不会变形，也不会突出面板过多影响外观；其次是埋入腔体的机身深度，要提前核算设备内部后方的预留空间，纸卷更换操作通常在机身尾部或者侧面，腔体后方要留出足够的开盖换纸行程，不能和设备内部的主控板、电源模块发生干涉；机身侧面的走线槽要预留到位，打印模组的供电线、通讯排线从侧方引出连接终端主控，走线位避开齿轮传动组和纸卷容纳区，防止长期使用中线缆被纸卷摩擦破损。

　　细节结构上，打印头与胶辊的压合机构设计成可小幅抬起的弹性结构，换纸时可以扳动解锁拨杆让胶辊与打印头分离，将新纸纸头塞入走纸通道后压回胶辊即可完成装纸，不需要穿纸操作，现场操作人员无需培训就能完成换纸。机身外壳采用阻燃ABS材质注塑成型，黑色壳体兼顾遮光性，避免热敏纸长期受光照提前失效，外壳的拼接缝隙控制均匀，内部齿轮组、电机、控制板全部封装在壳体内，仅在对应位置预留散热小孔，防止现场灰尘、纸屑进入传动机构造成卡滞。出纸口位置还可以选配简易撕纸齿，用户打完凭条后直接沿齿边撕断纸张，不需要额外配备切刀，低成本场景下优先采用这种结构；如果是自助终端需要自动切纸，可在出纸口位置加装固定刀与活动刀组件，由电磁铁驱动完成裁纸，建模时只需对应预留切刀安装位即可通用衍生。

　　整套结构建模过程中所有配合尺寸都按实际装配公差预留，面板嵌装间隙、螺丝孔位、纸卷最大容纳直径、走纸通道宽度都做了参数化定义，结构工程师可以直接根据自身设备的面板厚度、内部腔体深度调整对应参数，快速适配不同尺寸的终端产品，传动齿轮的啮合间隙、打印头的压合行程也都符合量产装配的工艺要求，不存在结构干涉或者装配工艺无法实现的问题。
