内G螺纹系列焊接短节管路连接件

　　在工业流体输送管路的布设场景中，这类带内G螺纹的焊接短节是非常常见的过渡连接件，日常做液压站管路排布、车间压缩空气支管路接驳、小型水处理设备管路组装、气动系统支路改造时，经常会用到这类零件。它的核心作用是在需要焊接固定的管路端，预制出标准内管螺纹接口，省去现场套丝的工序，同时保证螺纹连接的同轴度与密封可靠性，避免现场加工螺纹带来的牙型损伤、轴线偏斜问题。

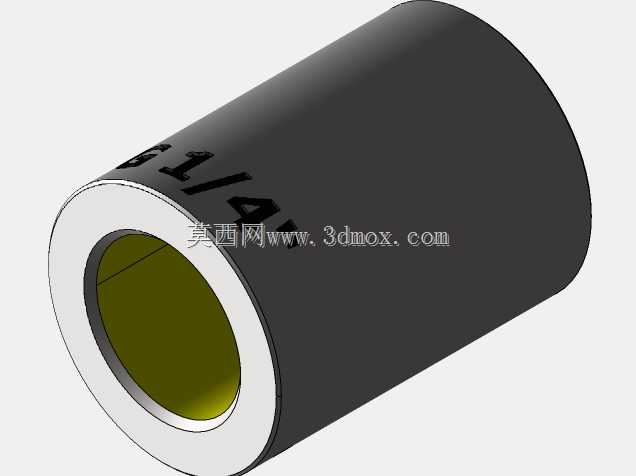

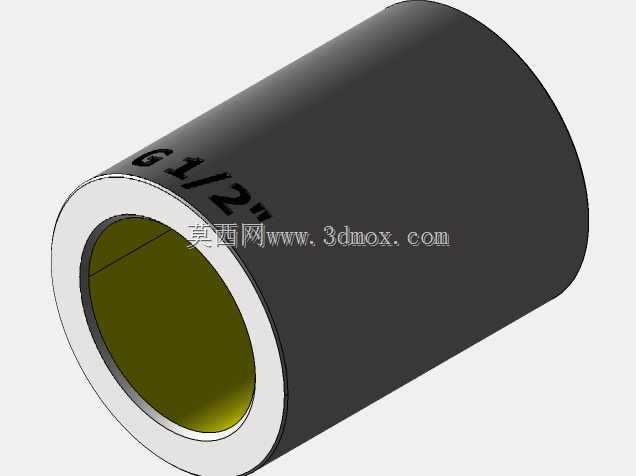

　　从结构设计逻辑来看，这类短节采用等径圆柱筒体结构，外壁为光滑圆柱面，适配现场焊接作业需求，不管是和同外径的金属管材对接焊，还是焊接在设备箱体的预留开孔处，光滑外壁都能保证焊脚均匀成型，不会因为外壁有凸起结构影响焊接操作空间。内壁全程加工标准G类非密封管螺纹，也就是常说的55度圆柱管螺纹，牙型角55度，牙顶与牙底存在圆弧过渡，这类螺纹本身不具备密封性能，实际装配时需要配合生料带、密封胶或者组合密封垫来实现管路密封，优势是螺纹配合间隙均匀，拆装反复性好，适合需要定期拆解维护的管路接驳点位。

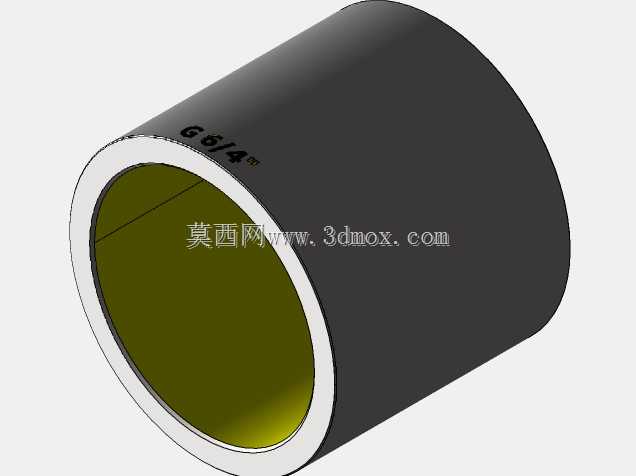

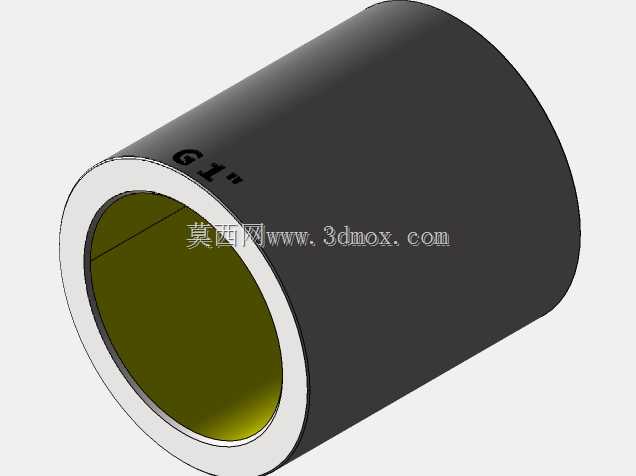

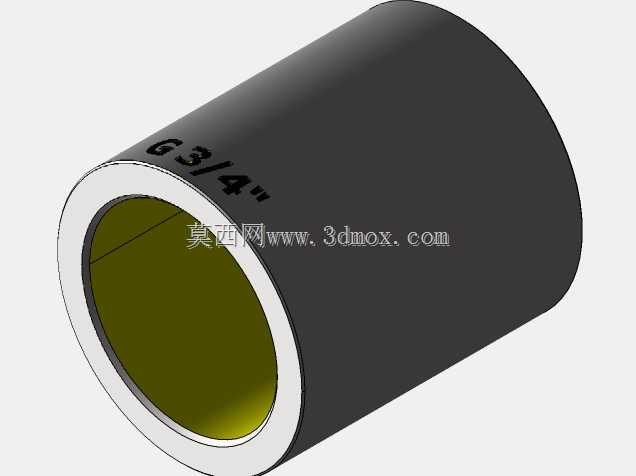

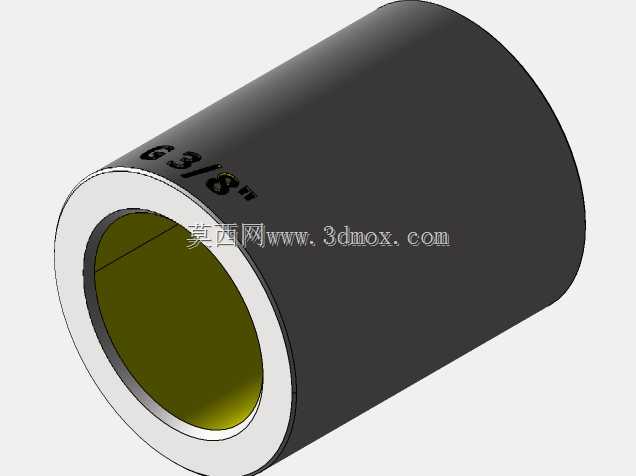

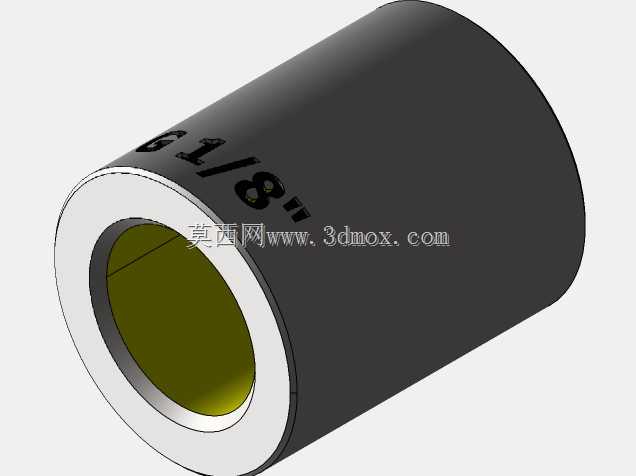

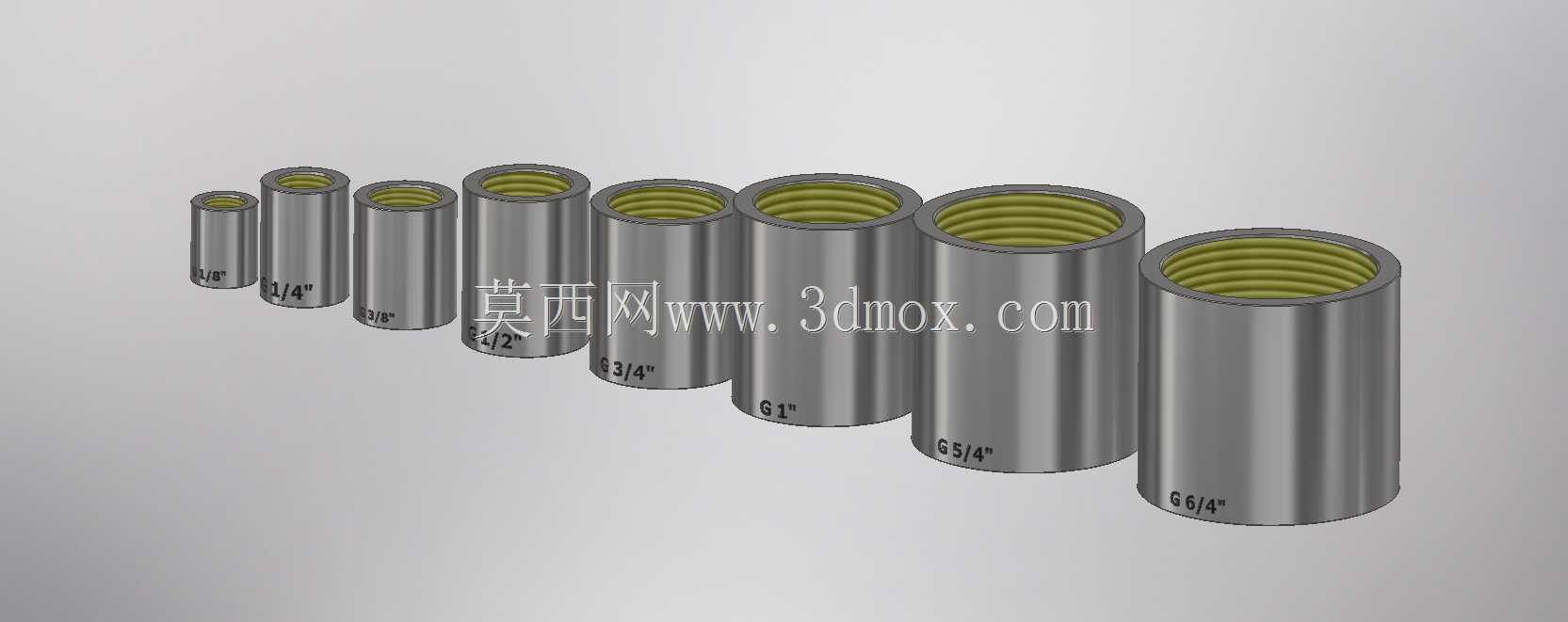

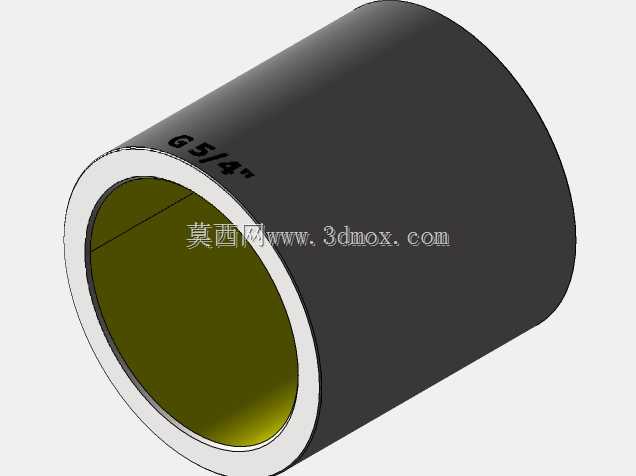

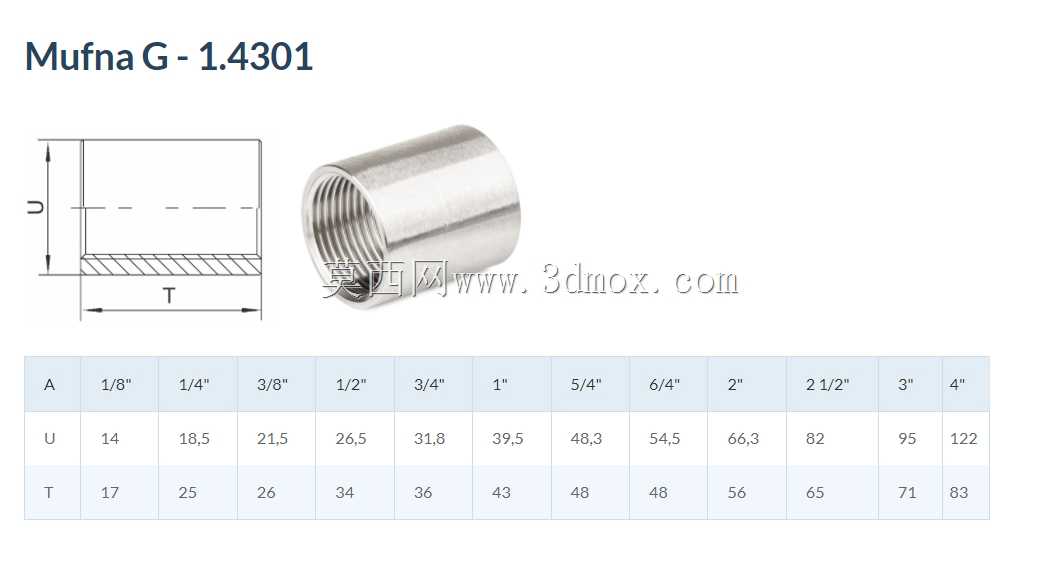

　　这次的系列短节覆盖了从G1/8"到G6/4"的常用通径规格，不同规格的短节长度根据对应通径的管路安装需求做了匹配，小通径规格的短节整体长度更短，大通径规格适当加长筒体长度，一方面保证内螺纹的有效旋合长度满足标准要求，避免螺纹旋合不足导致的连接脱开、密封失效问题，另一方面也给焊接作业预留足够的操作距离，避免焊接热量直接传导到螺纹段造成牙型退火变形，影响后续螺纹装配的精度。短节的两端端面都做了平口处理，焊接端的端面垂直度控制在合理公差范围内，和管材对接时能保证贴合紧密，减少焊接填充量，降低焊接变形的概率；螺纹端的端面做了微小的倒角处理，既能去除机加工产生的毛刺，也能在和外螺纹管件对接时起到导向作用，避免装配时刮伤外螺纹的起始牙型。

　　在实际选型使用时，需要先确认管路的输送介质、工作压力与工作温度，匹配对应材质的短节毛坯，常规压缩空气、常温清水管路可以选用普通碳钢材质，弱腐蚀介质、洁净水系统可以选用304或者316不锈钢材质，高温油路系统则需要对应选用适配的合金钢材。安装过程中，焊接端需要根据管材材质选择对应的焊接工艺，碳钢件采用普通电弧焊或者氩弧焊即可，不锈钢件需要采用氩弧焊并做背面充氩保护，避免焊根氧化影响管路内部清洁度；焊接完成后需要等焊缝自然冷却到常温再进行螺纹装配，禁止带温装配导致螺纹咬合损伤，螺纹旋合前需要清理螺纹内部的铁屑、焊渣等杂物，按照密封要求填充密封材料，旋合时控制扭矩在对应规格的推荐范围内，避免扭矩过大导致筒体开裂或者螺纹滑牙。

　　从三维建模的角度来说，这类零件的建模需要重点关注内螺纹的牙型参数准确性，不同规格的G螺纹每英寸牙数、螺距、牙高都有明确的标准要求，建模时不能简化成普通的装饰螺纹线，尤其是做管路干涉检查、装配仿真的时候，准确的螺纹牙型能避免虚拟装配时出现误判，同时筒体的壁厚需要根据对应通径的公称压力做匹配，保证焊接后和连接管路的承压能力一致，不会出现整个管路系统的承压短板。另外短节的外圆尺寸公差需要控制在适合焊接的范围内，和对接管材的外径偏差不超过常规焊接允许的错边量要求，避免现场装配时出现错边过大导致的焊接缺陷。

　　这类零件虽然结构简单，但是在管路系统中用量极大，每一处连接的可靠性都会影响整个管路系统的运行稳定性，设计时除了保证尺寸符合标准要求，还需要考虑实际安装的操作便利性，比如大通径的短节适当增加筒体长度，给管钳等装配工具预留足够的夹持位置，避免装配时工具打滑损伤外表面或者螺纹；螺纹的有效长度需要比对应外螺纹的推荐旋合长度长1-2个螺距，保证外螺纹能完全旋入到位，不会出现螺纹顶死导致的密封面无法贴合的问题。在一些有振动的管路场景中，还可以在短节外壁预留轻微的滚花结构，不过常规场景下光滑外壁更适合焊接作业，减少应力集中的点位。
