五十吨级双钩起重吊具结构设计

　　在重型工业吊装场景中，大吨位起重吊钩是连接起重设备与被吊载荷的核心受力部件，其结构可靠性直接决定吊装作业的安全边界，五十吨级双钩结构的吊钩，主要面向钢厂重型钢坯转运、港口重型集装箱吊装、重型设备制造车间的大件移位、大型工程构件的现场吊装等重载作业场景，相比单钩结构，双钩设计能将载荷均匀分配到两个钩体上，降低单个钩爪的应力集中系数，同时在起吊长形、对称分布的重型载荷时，能更好地保持载荷平衡，减少起吊过程中的载荷偏摆问题。

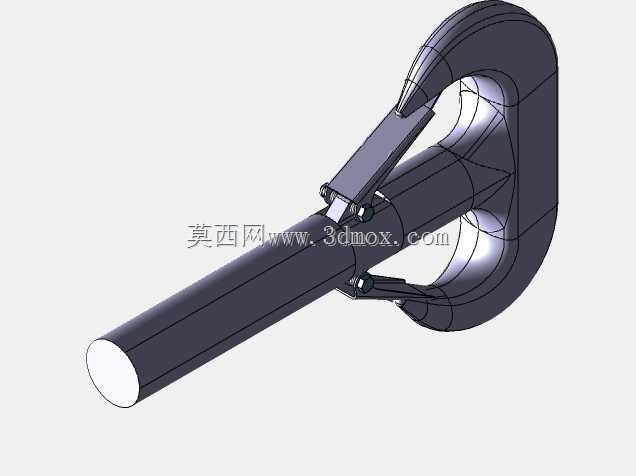

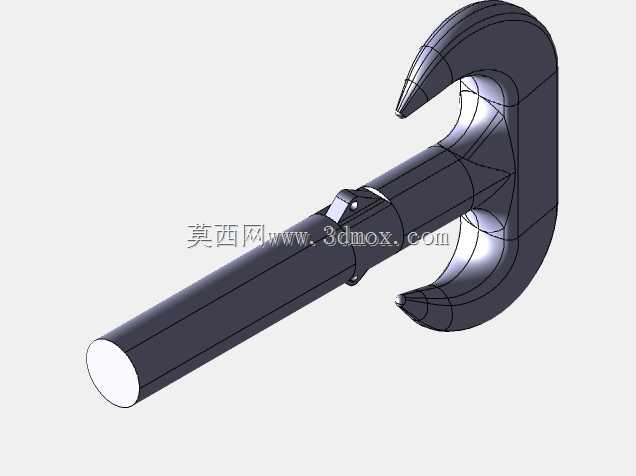

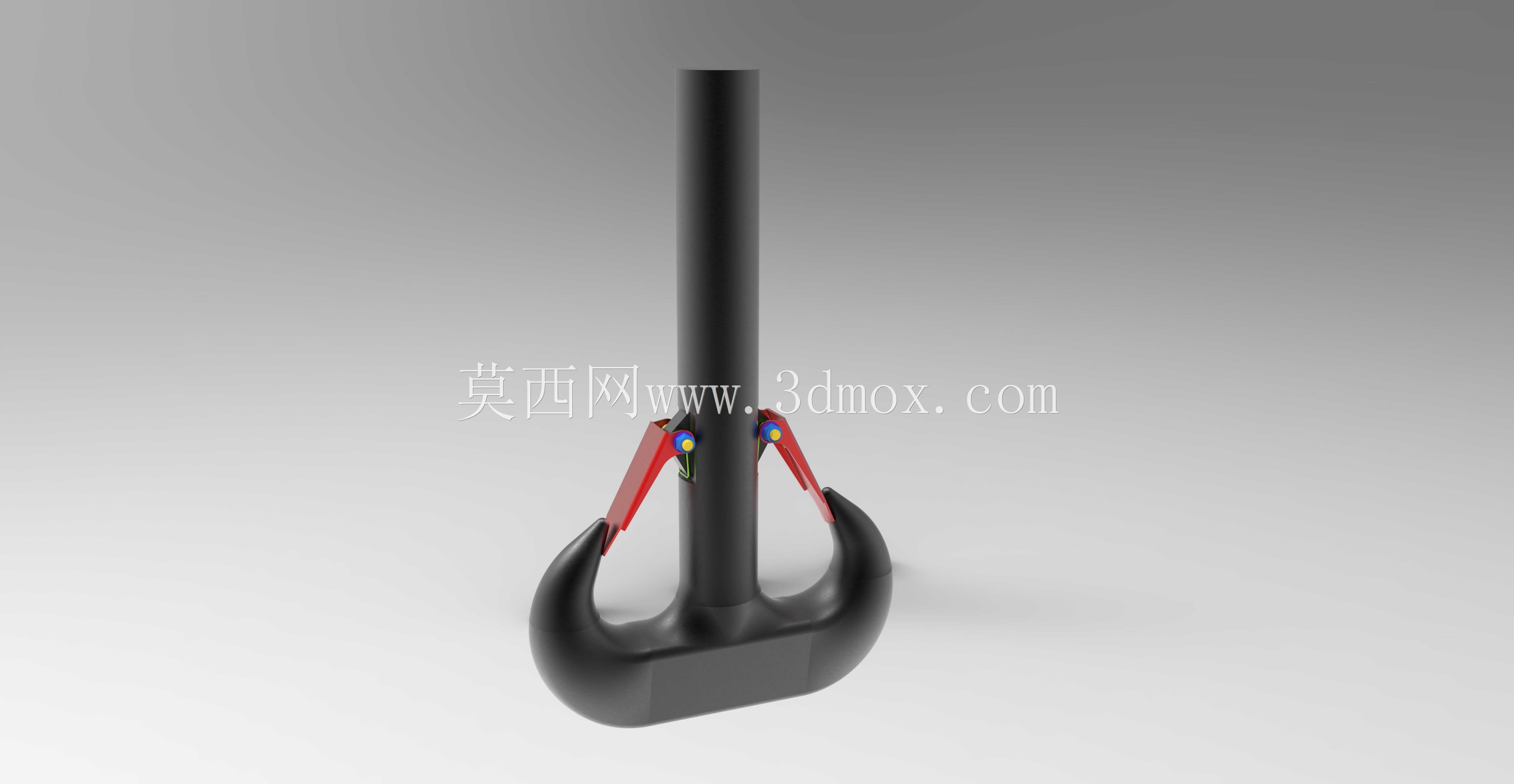

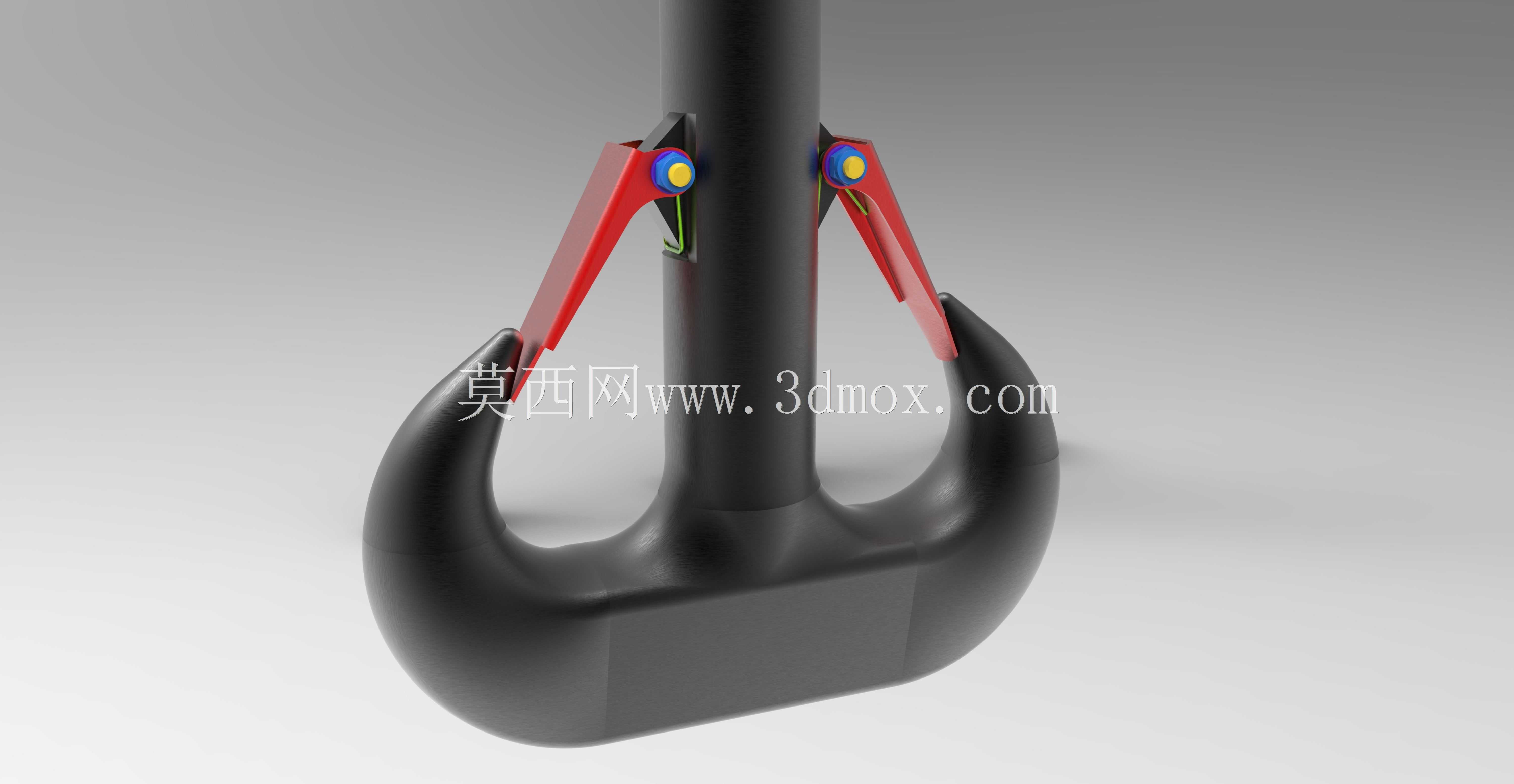

　　从结构设计逻辑来看，该吊钩采用整体锻造式钩身搭配垂直布置的钩柱结构，钩柱作为与起重机起升机构滑轮组连接的承载段，需要匹配对应吨位的滑轮组轴孔安装尺寸，设计时首先要保证钩柱的截面抗弯模量满足额定载荷下的弯曲强度要求，同时要考虑钩柱与钩身过渡段的圆弧过渡处理，避免截面突变带来的应力集中问题，过渡段的圆角半径需要经过有限元应力校核，确保在1.25倍动载试验载荷下，过渡区域的最大应力不超过材料许用应力的80%。两个钩爪对称分布在钩柱下端的连接座两侧，钩爪的钩尖部位做了加厚处理，同时搭配了防脱卡板结构，卡板通过销轴铰接在钩爪侧面，依靠弹簧复位实现自动锁止，防止吊装过程中吊索从钩槽内滑脱，卡板的开合角度设计为不小于45度，方便人工挂取吊索时操作，同时卡板的厚度要保证在吊索意外挤压时不会发生变形失效。

　　从安装边界尺寸来看，该吊钩整体高度为1377毫米，这个高度是从钩柱顶端的连接端面到钩爪最低点的垂直距离，在选型匹配起重机起升高度时，需要将这个尺寸计入起升高度的损失量，避免出现吊钩达到上极限位置时被吊物仍无法达到目标高度的问题；整体宽度为842毫米，是两个钩爪最外侧端点之间的水平距离，这个尺寸决定了吊装作业时吊索的最小挂设间距，在挂设两根对称吊索时，吊索之间的夹角不宜超过60度，避免钩爪受到过大的水平分力。整体自重控制在426千克，这个重量既保证了结构件有足够的截面厚度满足强度要求，又不会因为自重过大额外占用起重机的有效起重量，在设计时通过对钩身非受力区域做合理的减重优化，在不降低结构强度的前提下控制整体重量，降低起升机构的无效载荷消耗。

　　在实际作业使用中，该吊钩的额定负载为50吨，使用前需要检查钩身表面是否存在裂纹、变形等缺陷，尤其是钩爪的危险截面位置，要定期做磁粉探伤检测，防止疲劳裂纹扩展引发断裂事故；钩柱与滑轮组的连接销轴要定期加注润滑脂，保证转动灵活，避免出现卡滞导致吊钩无法随载荷自由转动，引发吊索扭结问题。双钩结构的设计还考虑了不同吊索的适配性，钩槽的曲率半径匹配常用的28毫米到45毫米直径钢丝绳吊索以及对应吨位的吊装带，挂设吊索时要保证吊索完全落入钩槽底部，避免吊索搭在钩尖位置受力，防止钩尖变形或者吊索滑脱。在起吊偏载载荷时，要尽量将载荷重心调整到两个钩爪的对称中心线上，避免单个钩爪受力超过额定负载，日常存放时要将吊钩放置在专用的支架上，避免钩柱长期倾斜放置导致变形，影响后续安装的同轴度。
